Saphir rose : le guide de référence
Partager cet article

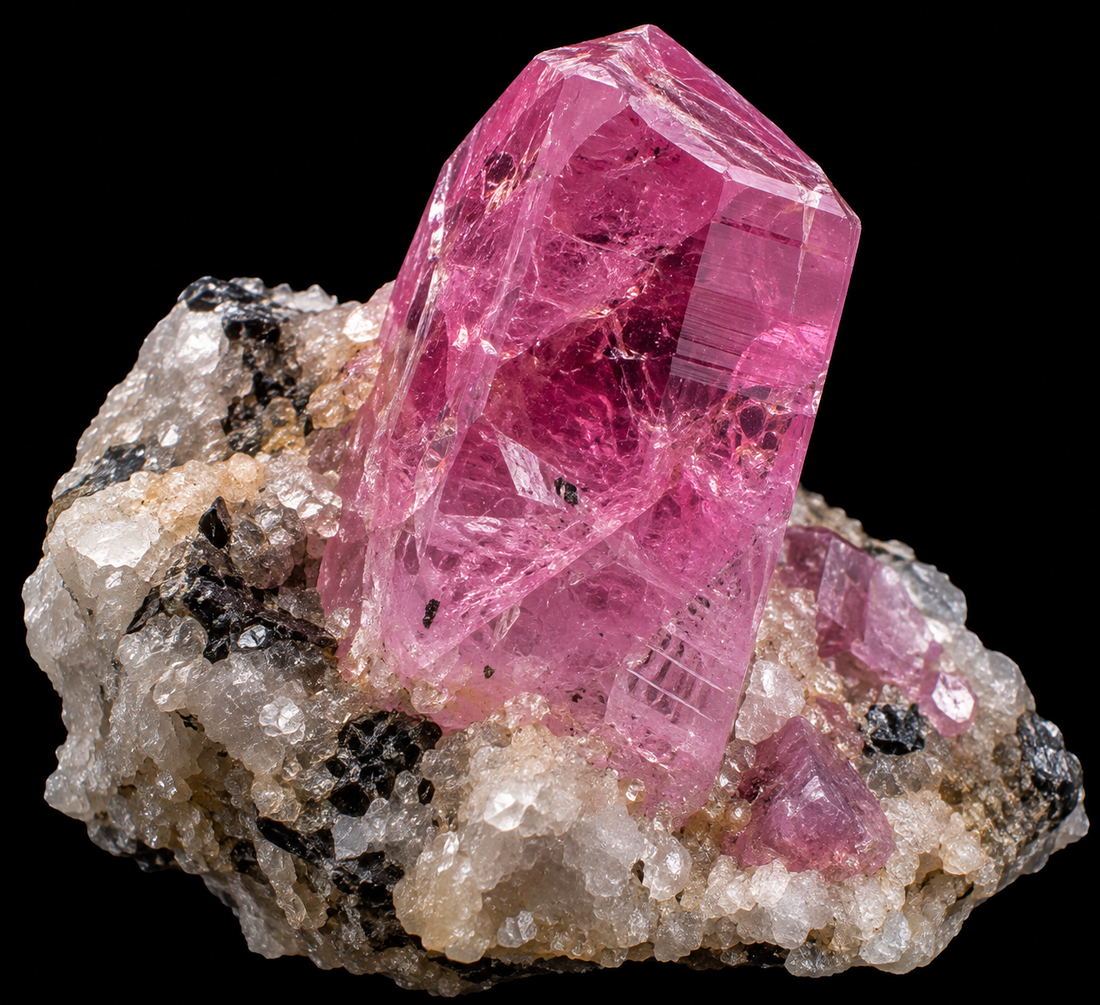

Le saphir rose est une variété de couleur du corindon, une espèce minérale de formule chimique Al₂O₃. Sa couleur peut aller d’un rose pastel très pâle à un rose vif et fortement saturé, avec parfois des nuances secondaires violettes, orangées ou rougeâtres. Le GIA définit notamment les saphirs roses comme des corindons allant du rose clair à des tons proches du rouge clair, mais qui restent en dehors de la gamme permettant de les classer comme rubis.
La couleur rose provient principalement du chrome trivalent Cr³⁺, le même élément trace qui produit le rouge du rubis. La distinction entre saphir rose et rubis n’est donc pas minéralogique : les deux sont du corindon coloré par le chrome. Elle dépend essentiellement de la couleur dominante et de son intensité. Lorsque le rouge devient suffisamment dominant, la pierre est classée comme rubis plutôt que comme saphir rose.
Madagascar et le Sri Lanka figurent aujourd’hui parmi les provenances les plus importantes du saphir rose, avec des pierres allant du rose délicat aux couleurs particulièrement vives. Les meilleurs spécimens réunissent une couleur harmonieuse, une excellente transparence, peu d’inclusions visibles et une taille permettant à la lumière de circuler efficacement dans toute la gemme.
Le saphir rose en bref
| Propriété | Donnée |
|---|---|
| Nom | Saphir rose |
| Espèce minérale | Corindon |
| Formule chimique | Al₂O₃ |
| Classe minérale | Oxydes |
| Système cristallin | Trigonal |
| Couleur | Rose pâle à rose vif, parfois rose violacé ou rougeâtre |
| Dureté | 9 sur l’échelle de Mohs |
| Densité | Environ 4,00 |
| Indice de réfraction | Environ 1,762 à 1,770 |
| Biréfringence | Environ 0,008 à 0,010 |
| Caractère optique | Uniaxe |
| Éclat | Vitreux |
| Transparence | Transparent à translucide |
| Clivage | Aucun clivage véritable |
| Principal élément associé au rose | Chrome Cr³⁺ |
| Nuances possibles | Rose, rose violacé, rose orangé, rose rougeâtre |
| Provenances importantes | Madagascar, Sri Lanka, Myanmar, Tanzanie |
| Présence de saphir au Québec | Oui |
| Saphir rose documenté au Québec | Non comme variété établie |
Le saphir rose possède les mêmes propriétés physiques fondamentales que toutes les autres variétés de corindon : une dureté de 9, une densité proche de 4,00, un indice de réfraction compris entre 1,762 et 1,770 et une biréfringence d’environ 0,008 à 0,010.
Qu’est-ce qu’un saphir rose?
Le saphir rose est un corindon dont la couleur dominante appartient à la gamme du rose. Il ne constitue pas une espèce minérale différente du saphir bleu, jaune ou violet, et sa composition fondamentale reste Al₂O₃.
La frontière entre saphir rose et rubis mérite une attention particulière. Le rubis et le saphir rose sont tous deux principalement colorés par le chrome, mais le terme rubis est réservé aux pierres dans lesquelles le rouge est suffisamment dominant. Le GIA utilise des pierres de comparaison afin de déterminer la limite colorimétrique entre les deux catégories.
Cette distinction n’a d’ailleurs pas toujours été interprétée de la même manière partout dans le monde. Au Sri Lanka, par exemple, certaines couleurs que les marchés occidentaux considèrent comme des saphirs roses ont historiquement pu être désignées comme rubis.
La gamme du saphir rose reste donc relativement vaste. Certaines pierres présentent une couleur presque pastel, tandis que d’autres sont intensément roses et peuvent sembler très proches du rubis. Une composante violette peut également produire des pierres rose violacé, alors qu’une composante orange peut rapprocher la couleur de certaines nuances padparadscha.
Pourquoi le saphir est-il rose?
Le corindon chimiquement pur est incolore. Pour qu’une couleur rose apparaisse, de très faibles concentrations d’éléments traces doivent modifier la manière dont le cristal absorbe la lumière visible.
Dans le saphir rose naturel, le principal chromophore est le chrome trivalent Cr³⁺. Ce même élément est également responsable de la couleur rouge du rubis. La différence entre les deux variétés dépend en grande partie de l’intensité de la coloration et des autres mécanismes présents dans la pierre.
Le rôle du chrome Cr³⁺
Le chrome Cr³⁺ remplace une petite partie de l’aluminium Al³⁺ dans la structure cristalline du corindon. Cette substitution modifie l’absorption de certaines portions du spectre visible, produisant une composante rose à rouge.
Le GIA identifie directement Cr³⁺ comme le principal élément responsable du rose du saphir et du rouge du rubis. À mesure que l’influence du chrome devient plus importante et que la couleur se déplace vers un rouge dominant, la pierre peut franchir la limite commerciale et gemmologique entre saphir rose et rubis.
La concentration en chrome n’est toutefois pas le seul facteur. L’épaisseur du cristal, son orientation, sa transparence et la présence d’autres éléments traces influencent également la couleur observée.
L’influence des autres éléments
Le fer, le magnésium et différents défauts électroniques peuvent modifier l’apparence créée par le chrome. Certains saphirs roses présentent ainsi une composante violette ou légèrement orangée plutôt qu’un rose parfaitement pur.
Des corindons naturels rose orangé analysés en gemmologie peuvent notamment contenir du chrome accompagné de fer ou de magnésium. Ces combinaisons modifient les absorptions et expliquent une partie de la diversité observée dans les saphirs roses naturels.
Cette complexité explique pourquoi deux saphirs contenant du chrome peuvent avoir des couleurs très différentes, depuis un rose pastel jusqu’à un rouge assez intense pour être classé comme rubis.
Composition chimique et structure cristalline
La formule chimique idéale du saphir rose est Al₂O₃, soit de l’oxyde d’aluminium. Il appartient à l’espèce minérale du corindon, exactement comme le rubis et toutes les autres couleurs de saphir.
Dans un cristal naturel, de faibles quantités d’éléments traces remplacent une partie de l’aluminium. Le chrome joue un rôle essentiel dans le rose, tandis que le fer, le titane, le vanadium, le magnésium, le gallium et d’autres éléments peuvent également être présents.
Le corindon cristallise dans le système trigonal. Les cristaux naturels peuvent présenter des habitudes tabulaires, prismatiques, bipyramidales ou en tonnelet selon les conditions dans lesquelles ils se sont développés.
Cette structure trigonal rend le saphir optiquement anisotrope. La lumière ne se comporte donc pas exactement de la même manière selon toutes les directions du cristal.
Le saphir possède ainsi une légère biréfringence et peut présenter du pléochroïsme. Dans certains saphirs roses, la couleur peut sembler davantage rose dans une direction et plus violette ou rougeâtre dans une autre.
Cette propriété doit être considérée lors du facettage, puisque l’orientation du cristal influence directement la couleur visible lorsque la pierre est observée face vers le haut.
Propriétés physiques et optiques
Le saphir rose possède une dureté de 9 sur l’échelle de Mohs, ce qui en fait l’une des pierres gemmes naturelles les plus résistantes aux rayures. Cette dureté est identique à celle du saphir bleu et du rubis.
Sa densité est généralement proche de 4,00, tandis que son indice de réfraction se situe approximativement entre 1,762 et 1,770. Sa biréfringence est généralement comprise entre 0,008 et 0,010.
Le corindon ne possède pas de véritable clivage et présente une excellente ténacité. Cette combinaison explique pourquoi le saphir est particulièrement bien adapté aux bagues et aux autres bijoux destinés à être portés quotidiennement.
Son éclat est vitreux et un saphir rose transparent peut présenter une excellente brillance lorsqu’il est correctement facetté. Les pierres relativement claires ont souvent une apparence lumineuse, tandis que les roses fortement saturés peuvent présenter davantage de profondeur.
Le pléochroïsme peut également modifier légèrement leur apparence sous différents angles. Cette propriété constitue notamment un moyen de différencier le saphir rose du spinelle rose, qui appartient au système cubique et est normalement isotrope.
Comment se forme le saphir rose?
Le saphir rose se forme lorsque le corindon cristallise dans un environnement suffisamment riche en aluminium mais relativement pauvre en silice disponible. La présence de chrome pendant cette croissance permet ensuite au cristal de développer une couleur rose.
Les saphirs roses sont particulièrement associés à de grands terrains métamorphiques. Sur le plan géologique, ils sont étroitement liés aux rubis, puisque les deux variétés ont besoin de chrome pour développer leur couleur.
Formation dans les terrains métamorphiques
De nombreux saphirs roses proviennent de régions ayant subi un métamorphisme intense. Madagascar, le Sri Lanka, la Tanzanie et le Myanmar possèdent notamment des terrains capables de produire des corindons riches en chrome.
À Madagascar, la majorité des saphirs provient de contextes métamorphiques liés à l’ancienne ceinture orogénique d’Afrique de l’Est. Ces terrains sont géologiquement apparentés à plusieurs régions gemmifères du Sri Lanka et de l’Afrique orientale.
Le chrome présent dans certaines roches environnantes peut être mobilisé pendant les processus métamorphiques et incorporé à la structure du corindon en croissance.
Lorsque sa concentration et les autres conditions chimiques sont appropriées, le résultat est un corindon rose plutôt qu’un cristal incolore ou bleu.
Dépôts secondaires
Une grande partie des saphirs roses commercialisés n’est pas extraite directement de leur roche d’origine.
L’érosion libère progressivement les cristaux de corindon, dont la dureté exceptionnelle leur permet de survivre au transport dans les cours d’eau. Ils peuvent ensuite se concentrer dans des sables et des graviers alluviaux.
Les gisements d’Ilakaka-Sakaraha à Madagascar et plusieurs régions gemmifères du Sri Lanka constituent d’excellents exemples de dépôts secondaires produisant du saphir rose.
Où trouve-t-on le saphir rose dans le monde?
Le saphir rose est présent dans plusieurs grandes régions productrices de corindon, mais Madagascar et le Sri Lanka figurent parmi ses provenances les plus importantes. Des pierres roses sont également connues au Myanmar, en Tanzanie et dans d’autres régions gemmifères associées à la production de rubis et de saphirs.
Madagascar
Madagascar constitue aujourd’hui l’une des grandes références mondiales du saphir rose.
La région d’Ilakaka-Sakaraha, dans le sud-ouest du pays, a connu une spectaculaire ruée vers le saphir à partir de la fin des années 1990. Elle est devenue l’un des plus grands districts producteurs de saphirs au monde, notamment pour les pierres bleues et roses.
Le secteur de Sakameloka, dans le bassin de la rivière Benahy, est notamment devenu célèbre pour ses saphirs roses après une importante découverte en 2005.
Les couleurs produites à Ilakaka vont du rose clair au rose intense, avec également des nuances violettes, pourpres et parfois brunâtres. Des saphirs roses bruts atteignant plusieurs carats sont bien documentés dans la région.
Sri Lanka
Le Sri Lanka possède une très ancienne tradition d’extraction de pierres gemmes et reste l’une des provenances historiques du saphir rose.
Les pierres sont principalement récupérées dans des dépôts alluviaux répartis dans différentes régions du pays, notamment autour de Ratnapura. Le saphir rose ou rubis fait partie des corindons particulièrement remarquables produits sur l’île.
Le GIA a notamment documenté un remarquable saphir rose sri-lankais dépassant 24 carats après retaille, illustrant la capacité du pays à produire de grandes pierres transparentes et fortement saturées.
Les tons peuvent aller du rose relativement pâle à des roses beaucoup plus intenses proches de la limite avec le rubis.
Myanmar
Le Myanmar est principalement célèbre pour ses rubis, particulièrement ceux de Mogok, mais les mêmes grandes régions gemmifères peuvent également produire des corindons roses.
D’un point de vue géologique, le saphir rose est étroitement associé au rubis dans plusieurs gisements métamorphiques riches en chrome. La différence finale dépend notamment de l’intensité du rouge développée par le cristal.
Les pierres suffisamment claires pour rester dans la catégorie du saphir rose peuvent donc apparaître parallèlement aux rubis dans certaines productions.
Tanzanie
La Tanzanie constitue une autre source historique de saphirs roses. Les districts gemmifères du sud du pays, notamment autour de Tunduru, ont produit des corindons de nombreuses couleurs.
Avant l’essor massif des gisements malgaches d’Ilakaka, les principales sources alimentant le marché du saphir rose comprenaient notamment le Sri Lanka ainsi que des productions plus modestes du Myanmar et de Tunduru en Tanzanie.
Les terrains tanzaniens font partie de la grande ceinture métamorphique d’Afrique de l’Est qui a également joué un rôle majeur dans la formation de plusieurs gisements de rubis et de saphirs à Madagascar.
Le saphir rose au Québec
Le saphir est bien présent au Québec, particulièrement au réservoir Cabonga, dans la région de l’Abitibi-Témiscamingue.
À Cabonga, le corindon constitue un composant important de certaines syénites néphéliniques. La variété saphir est documentée dans plusieurs affleurements, notamment dans une syénite néphélinique pegmatitique entourée de marbre cristallin.
Les couleurs officiellement documentées pour les saphirs de Cabonga sont le blanc, le jaune et le bleu. Les cristaux peuvent être bipyramidaux, tabulaires ou rhomboédriques et sont généralement translucides lorsqu’ils sont observés directement.
En revanche, le saphir rose n’est pas actuellement documenté parmi les variétés de couleur établies à Cabonga.
Le Québec possède donc du saphir naturel, mais il ne doit pas être présenté comme une provenance connue de saphir rose. Les pierres roses de qualité gemme présentes sur le marché proviennent essentiellement d’autres grands territoires producteurs de corindon.
À quoi ressemble un saphir rose naturel?
Un saphir rose naturel peut présenter une gamme de couleurs particulièrement vaste. Les pierres les plus pâles sont presque incolores avec une légère nuance rosée, tandis que les plus saturées peuvent devenir rose vif, rose framboise ou rose rougeâtre.
Le GIA décrit la gamme du saphir rose comme allant du rose clair proche du rouge au rose légèrement violacé, avec des saturations faibles à intenses, tant que la couleur reste en dehors des domaines du rubis et du saphir violet.
Une nuance violette secondaire est relativement fréquente. Certaines pierres brutes de Madagascar peuvent ainsi présenter un rose violacé qui devient plus franchement rose après un traitement thermique réduisant la composante bleue.
Le zonage de couleur peut également être visible dans certains cristaux. Des bandes plus pâles ou légèrement différentes peuvent apparaître en raison de variations de concentration en chrome pendant la croissance.
Une fois facetté, un saphir rose transparent peut présenter une excellente brillance. Les pierres correctement orientées et proportionnées renvoient suffisamment de lumière pour conserver une apparence lumineuse même lorsque leur couleur est fortement saturée.
Un saphir rose très rougeâtre peut toutefois être difficile à distinguer visuellement d’un rubis. La limite entre les deux dépend alors d’une évaluation précise de la couleur plutôt que d’une différence de composition minérale.
Comment identifier un saphir rose?
La couleur seule ne permet pas d’identifier un saphir rose. Le spinelle rose, la tourmaline rose, la morganite, la kunzite et certains rubis peuvent présenter une apparence suffisamment proche pour être confondus à l’œil nu.
L’identification repose donc sur plusieurs propriétés physiques et optiques, ainsi que sur l’observation des inclusions et de la structure de croissance.
Indice de réfraction
Le saphir possède un indice de réfraction compris entre environ 1,762 et 1,770.
Cette valeur permet de le différencier de plusieurs autres pierres roses. Le spinelle possède généralement un indice autour de 1,718, tandis que la tourmaline et la morganite présentent des valeurs encore plus faibles.
Une mesure au réfractomètre constitue donc l’un des tests les plus utiles pour identifier une pierre rose facettée.
Biréfringence et caractère optique
Le corindon appartient au système trigonal et possède une biréfringence d’environ 0,008 à 0,010.
Il est donc anisotrope, contrairement au spinelle, qui appartient au système cubique et est normalement isotrope.
La tourmaline, la morganite et la kunzite sont elles aussi anisotropes, mais leur indice de réfraction, leur densité et leurs autres propriétés permettent généralement de les distinguer du saphir.
Microscopie et inclusions
Les saphirs naturels peuvent contenir une grande diversité d’inclusions, notamment des aiguilles de rutile, des cristaux de zircon, des inclusions minérales, des structures de croissance et des fractures cicatrisées.
La microscopie permet également de rechercher les signes d’un traitement thermique. Certaines inclusions peuvent être partiellement dissoutes ou modifiées par la chaleur, tandis que des fractures peuvent présenter des caractéristiques différentes après traitement.
Une absence d’inclusions visibles ne permet toutefois pas de conclure qu’une pierre est synthétique. Des saphirs roses naturels particulièrement propres existent.
Spectroscopie et fluorescence
Le spectre du saphir rose présente principalement les caractéristiques du chrome Cr³⁺. Les saphirs roses naturels et les rubis montrent notamment des absorptions typiques de cet élément dans le visible.
Le chrome peut également produire une fluorescence rouge ou rose sous rayonnement ultraviolet. Son intensité dépend toutefois de la concentration en chrome, du fer présent et d’autres caractéristiques du cristal.
La fluorescence ne suffit donc jamais à déterminer seule qu’un saphir rose est naturel.
Saphir rose naturel, synthétique et traitements
Un saphir rose naturel s’est formé par des processus géologiques. Un saphir synthétique possède également une structure de corindon Al₂O₃ et des propriétés physiques proches, mais son cristal a été cultivé artificiellement.
Les saphirs synthétiques existent depuis plus d’un siècle et peuvent être produits dans pratiquement toutes les couleurs. Les matériaux roses et rouges sont relativement faciles à fabriquer en introduisant du chrome dans le corindon synthétique.
Une couleur rose extrêmement attractive ne constitue donc jamais une preuve d’origine naturelle.
Saphir rose synthétique
La fusion à la flamme, ou procédé Verneuil, constitue l’une des méthodes historiques les plus répandues pour produire du corindon synthétique.
Certains synthétiques montrent des lignes de croissance courbes caractéristiques, tandis que d’autres peuvent contenir des bulles ou différentes caractéristiques associées à leur méthode de fabrication. Des techniques de croissance en flux ou hydrothermales produisent également du corindon synthétique présentant d’autres types d’inclusions.
Les matériaux modernes peuvent être suffisamment convaincants pour nécessiter une combinaison de microscopie, de spectroscopie et d’analyse chimique.
Chauffage
Le chauffage est largement utilisé pour améliorer l’apparence du saphir rose.
Des expériences menées par le GIA sur des pierres d’Ilakaka à Madagascar ont montré qu’un chauffage relativement faible, autour de 800 °C, peut diminuer une composante bleue ou violette et produire une couleur rose plus pure.
Le chauffage est un traitement accepté sur le marché lorsqu’il est correctement divulgué. Pour une pierre de grande qualité, la confirmation qu’aucune preuve de chauffage n’a été détectée peut toutefois augmenter sa rareté et sa valeur.
Diffusion au béryllium
La diffusion au béryllium constitue un traitement particulièrement important pour les saphirs roses.
Au début des années 2000, de nombreux saphirs rose orangé ressemblant au padparadscha sont apparus sur le marché. Les analyses ont montré qu’une partie de ce matériau était constituée de saphirs roses chauffés à très haute température en présence d’une source externe de béryllium.
Le béryllium ajoute une composante jaune ou orange au rose original et peut ainsi transformer fortement l’apparence de la pierre. La pénétration peut être suffisamment profonde pour nécessiter des analyses chimiques avancées lors de l’identification.
Un saphir rose traité de cette manière reste du corindon, mais sa couleur n’est plus entièrement d’origine naturelle.
Couleur instable
Certains saphirs roses possèdent également des centres colorés dont l’état peut changer temporairement après exposition aux ultraviolets ou à certaines sources lumineuses.
Le GIA a observé des saphirs roses capables de développer une composante jaune ou orange et de prendre momentanément une apparence proche du padparadscha.
Ce phénomène est particulièrement important lors de l’évaluation de pierres dont la couleur se situe entre le rose et l’orange. Un laboratoire peut effectuer des tests de stabilité afin de déterminer la couleur réellement stable de la gemme.
Saphir rose, rubis, spinelle rose, tourmaline rose ou morganite?
Plusieurs pierres gemmes peuvent présenter des couleurs roses extrêmement proches. Leur composition et leurs propriétés optiques permettent toutefois de les distinguer.
| Propriété | Saphir rose | Rubis | Spinelle rose | Tourmaline rose | Morganite |
|---|---|---|---|---|---|
| Espèce ou groupe | Corindon | Corindon | Spinelle | Tourmaline | Béryl |
| Composition | Al₂O₃ | Al₂O₃ | MgAl₂O₄ | Borosilicate complexe | Be₃Al₂Si₆O₁₈ |
| Système cristallin | Trigonal | Trigonal | Cubique | Trigonal | Hexagonal |
| Dureté Mohs | 9 | 9 | Environ 8 | 7–7,5 | 7,5–8 |
| Indice de réfraction | 1,762–1,770 | 1,762–1,770 | Environ 1,718 | Environ 1,62–1,65 | Environ 1,58–1,60 |
| Biréfringence | Présente | Présente | Aucune | Présente | Présente |
| Principal chromophore rose/rouge | Chrome | Chrome | Chrome et autres selon la pierre | Manganèse principalement | Manganèse |
| Couleur caractéristique | Rose pâle à rose vif | Rouge dominant | Rose pastel à rose vif | Rose à rouge rosé | Rose pâle à pêche |
| Principale distinction | Rose dominant, dureté 9 | Rouge suffisamment dominant | Isotrope et RI plus faible | RI inférieur et pléochroïsme fréquent | RI beaucoup plus faible et couleur souvent pastel |
La différence entre saphir rose et rubis est la plus subtile puisque les deux pierres sont exactement la même espèce minérale et doivent leur couleur principalement au même élément, le chrome. La distinction repose donc essentiellement sur la couleur : lorsque le rouge devient dominant selon les critères utilisés par le laboratoire, la pierre est classée comme rubis.
Le spinelle rose peut présenter des couleurs extrêmement vives, mais il appartient au système cubique et est donc normalement isotrope. Son indice de réfraction plus faible permet également de le différencier.
La tourmaline rose possède un indice de réfraction inférieur et présente fréquemment un pléochroïsme plus marqué. La morganite montre généralement un rose plus pâle ou pêche et possède des propriétés optiques nettement différentes du corindon.
Qualité, rareté et valeur du saphir rose
La valeur d’un saphir rose dépend principalement de sa couleur, de sa transparence, de ses inclusions, de sa taille, de son poids et de la présence éventuelle de traitements.
Il n’existe pas de système universel officiel attribuant aux saphirs roses des grades comme A, AA ou AAA. Ces appellations sont essentiellement commerciales et peuvent varier considérablement d’un vendeur à l’autre.
Couleur
La couleur constitue généralement le facteur le plus important.
Les saphirs roses peuvent aller du rose très pâle à une saturation intense. Le GIA indique que la catégorie couvre des roses allant du rouge clair au violet clair, tant que la couleur reste en dehors des domaines utilisés pour le rubis ou le saphir violet.
À qualité égale, une couleur vive, suffisamment saturée et homogène est généralement davantage recherchée qu’un rose grisâtre, brunâtre ou extrêmement pâle.
La proximité avec le rubis peut également augmenter l’intensité visuelle d’une pierre, mais lorsque le rouge devient dominant, sa classification change.
Transparence et inclusions
Une bonne transparence permet à la lumière de circuler efficacement dans la pierre et augmente généralement sa brillance.
Les inclusions importantes peuvent diminuer la valeur lorsqu’elles sont directement visibles à l’œil ou lorsqu’elles représentent un risque structurel.
Un saphir rose naturel ne doit toutefois pas nécessairement être parfaitement pur. Certaines inclusions discrètes peuvent même être utiles pour confirmer son origine naturelle.
Les pierres associant une forte saturation, une grande transparence et très peu d’inclusions deviennent progressivement plus rares avec l’augmentation du poids.
Taille
Un bon facettage doit permettre à la couleur et à la lumière d’être réparties uniformément dans toute la pierre.
Une pierre trop peu profonde peut présenter une fenêtre transparente au centre. Une pierre trop profonde peut développer de grandes zones sombres qui diminuent sa luminosité.
Le lapidaire doit également tenir compte du pléochroïsme et de l’éventuel zonage de couleur afin de placer la direction la plus attractive face à l’observateur.
Les ovales et les coussins sont fréquents, mais aucune forme particulière n’est intrinsèquement supérieure si les proportions sont bonnes.
Poids
Les grandes pierres naturelles combinant une belle couleur rose et une excellente transparence peuvent être rares.
Le Sri Lanka a néanmoins produit des spécimens exceptionnels dépassant largement 20 carats, tandis que le brut rose provenant d’Ilakaka à Madagascar a été documenté jusqu’à des poids d’environ 15 carats dans certaines productions.
Le poids seul ne détermine cependant jamais la valeur. Une petite pierre à la couleur exceptionnelle peut être beaucoup plus recherchée qu’un grand saphir pâle, fortement inclus ou mal taillé.
Traitements
Le chauffage est largement accepté dans le commerce du saphir lorsqu’il est correctement indiqué. Pour une pierre de haute qualité, la confirmation indépendante qu’aucune preuve de chauffage n’a été observée peut toutefois augmenter la rareté et la valeur.
La diffusion au béryllium est considérée différemment puisqu’un élément externe a été ajouté afin de modifier artificiellement la couleur. Les pierres traitées par diffusion possèdent généralement une valeur inférieure aux saphirs comparables non traités ou simplement chauffés.
Pour un saphir rose important, un rapport gemmologique peut confirmer son caractère naturel, rechercher les traitements et, lorsque les caractéristiques le permettent, fournir une opinion sur son origine géographique.
Utilisation en joaillerie et entretien
Grâce à sa dureté de 9 sur l’échelle de Mohs, à son excellente ténacité et à l’absence de véritable clivage, le saphir rose convient particulièrement bien à la joaillerie quotidienne. Il peut être utilisé dans des bagues, pendentifs, boucles d’oreilles et bracelets sans nécessiter les précautions extrêmes associées à certaines pierres plus fragiles.
Sa vaste gamme de couleurs permet des styles très différents. Les roses pastel peuvent produire une apparence discrète et lumineuse, tandis que les pierres rose vif ou framboise possèdent suffisamment de saturation pour devenir la pierre centrale d’un bijou.
Pour le nettoyage courant, l’eau tiède et un savon doux constituent toujours la méthode la plus sûre. Le saphir naturel non traité ou simplement chauffé possède une excellente stabilité sous des conditions normales de port.
Les nettoyeurs à ultrasons et à vapeur sont généralement sécuritaires pour les saphirs non traités, chauffés ou traités par diffusion qui ne présentent pas de fractures importantes. Les pierres remplies, teintes ou fortement fracturées doivent en revanche être nettoyées beaucoup plus délicatement, idéalement à l’aide d’un chiffon humide.
Malgré sa grande dureté, le saphir rose peut toujours être ébréché par un choc suffisamment violent. Il est donc préférable de retirer les bijoux avant les travaux manuels lourds ou toute activité susceptible d’exposer la pierre à des impacts importants.
