Saphir : le guide de référence
Partager cet article

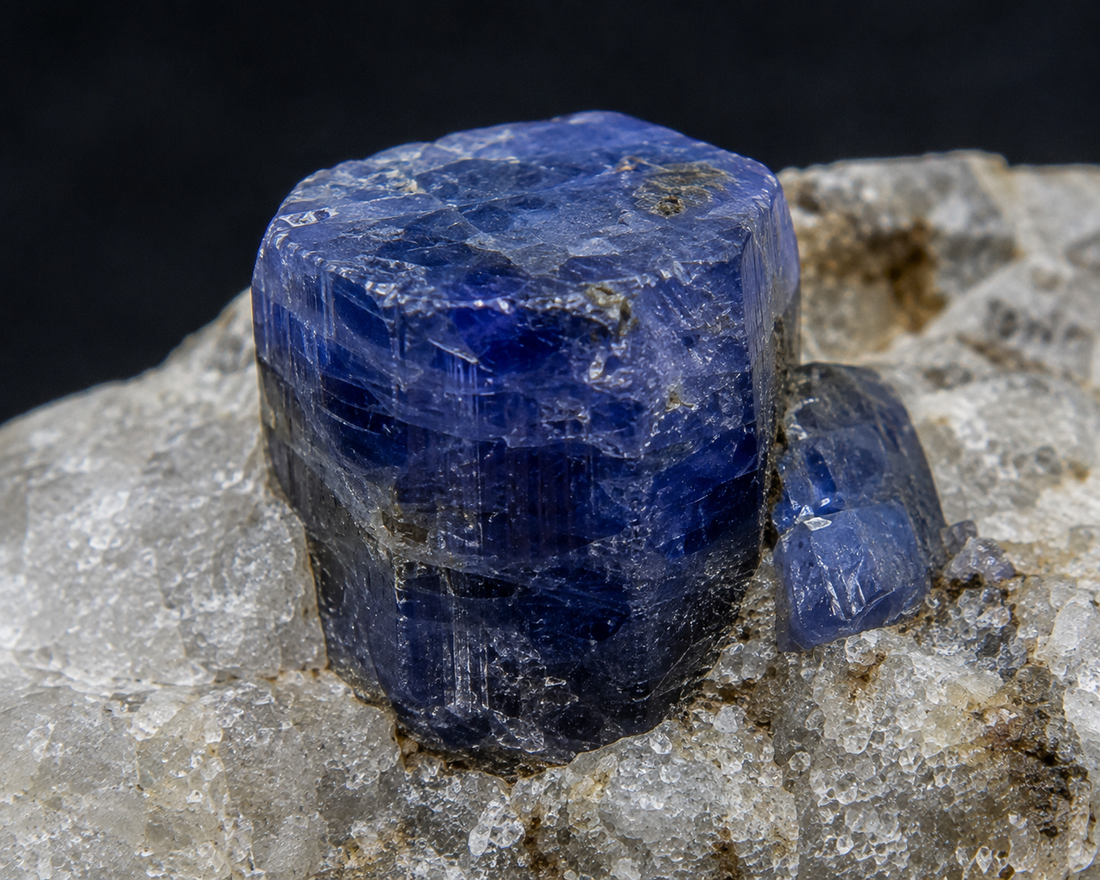

Le saphir est une variété gemme du corindon, une espèce minérale composée principalement d’oxyde d’aluminium, Al₂O₃. Il est surtout connu pour sa couleur bleue, mais le saphir naturel existe également en rose, jaune, orange, vert, violet, blanc, gris et dans différentes combinaisons de couleurs. Dans la nomenclature gemmologique moderne, seul le corindon rouge porte un autre nom : le rubis.
Avec une dureté de 9 sur l’échelle de Mohs, le saphir est l’une des pierres gemmes naturelles les plus résistantes aux rayures. Seul le diamant est nettement plus dur parmi les grandes gemmes utilisées couramment en joaillerie. Cette durabilité, combinée à ses couleurs et à sa brillance, explique pourquoi le saphir est utilisé aussi bien dans les bijoux portés quotidiennement que dans les pièces de haute joaillerie.
Les couleurs du saphir proviennent de quantités infimes d’éléments comme le fer, le titane, le chrome et le vanadium ainsi que de différents mécanismes électroniques dans le cristal. Des traitements thermiques sont très répandus sur le marché, tandis que des saphirs synthétiques peuvent être produits en laboratoire avec pratiquement les mêmes grandes propriétés physiques et chimiques que leurs équivalents naturels.
Le saphir en bref
| Propriété | Donnée |
|---|---|
| Nom | Saphir |
| Espèce minérale | Corindon |
| Formule chimique | Al₂O₃ |
| Classe minérale | Oxydes |
| Système cristallin | Trigonal |
| Couleurs | Bleu, rose, jaune, orange, vert, violet, blanc, gris et autres |
| Corindon rouge | Appelé rubis |
| Couleur classique | Bleu |
| Origine principale du bleu | Interaction entre fer Fe²⁺ et titane Ti⁴⁺ |
| Dureté | 9 sur l’échelle de Mohs |
| Densité | Environ 4,00 |
| Indices de réfraction | Environ 1,762 à 1,770 |
| Biréfringence | Environ 0,008 à 0,010 |
| Caractère optique | Uniaxe négatif |
| Éclat | Vitreux à subadamantin |
| Transparence | Transparente à opaque |
| Clivage | Aucun véritable clivage |
| Fracture | Conchoïdale à irrégulière |
| Ténacité | Excellente à très bonne |
| Formes cristallines | Barillets, prismes, bipyramides et formes tabulaires |
| Phénomènes possibles | Astérisme, changement de couleur, chatoyance plus rare |
| Traitement le plus fréquent | Chauffage |
| Autres traitements | Diffusion de titane ou de béryllium, remplissage de fractures dans certains cas |
| Principales provenances | Sri Lanka, Madagascar, Myanmar, Kashmir, Australie, Thaïlande, Cambodge, Tanzanie et États-Unis |
| Présence au Québec | Oui |
| Occurrence québécoise remarquable | Réservoir Cabonga, Abitibi-Témiscamingue |
Le saphir possède donc les mêmes propriétés physiques fondamentales quelle que soit sa couleur. Un saphir jaune, un saphir rose et un saphir bleu sont tous du corindon Al₂O₃; seules leurs impuretés, leurs défauts et leurs mécanismes de coloration diffèrent.
Qu’est-ce qu’un saphir?
Le saphir est un corindon de qualité gemme dont la couleur n’entre pas dans la catégorie du rubis rouge.
Le corindon est une espèce minérale de formule Al₂O₃.
Lorsqu’il est chimiquement presque pur, il est essentiellement incolore. Les couleurs observées dans la nature résultent de très faibles concentrations d’éléments traces ou de défauts électroniques dans sa structure.
Le mot saphir est souvent utilisé dans le langage courant comme synonyme de saphir bleu.
En gemmologie, sa signification est beaucoup plus large.
Un corindon bleu est simplement appelé saphir.
Pour les autres couleurs, un qualificatif est généralement ajouté : saphir rose, saphir jaune, saphir vert, saphir violet ou saphir blanc.
Certaines couleurs possèdent également des appellations particulières.
Le padparadscha est un saphir rose orangé à orange rosé dont la définition précise peut faire l’objet de critères stricts dans les laboratoires gemmologiques.
Le saphir étoilé possède des inclusions orientées capables de produire une étoile à six branches, et parfois douze dans des cas particuliers, lorsqu’il est taillé en cabochon.
Les saphirs à changement de couleur présentent une teinte différente selon la source lumineuse.
Un même cristal peut aussi montrer plusieurs couleurs.
Le zonage est fréquent dans le corindon naturel.
Certaines zones d’un cristal peuvent être bleues tandis que d’autres sont pratiquement incolores ou jaunes.
Cette caractéristique influence directement la manière dont le lapidaire oriente et taille la pierre.
Le saphir se rencontre sous forme de cristaux dans sa roche d’origine, mais une grande partie de la production gemme mondiale provient de dépôts alluviaux.
Sa dureté et sa résistance lui permettent de survivre longtemps à l’érosion et au transport par les cours d’eau.
Des cristaux arrondis peuvent ainsi être concentrés dans les graviers avec le spinelle, le zircon, le chrysobéryl et différentes autres gemmes résistantes.
Pourquoi le saphir présente-t-il autant de couleurs?
Un corindon extrêmement pur est incolore.
Les couleurs apparaissent lorsque de très petites quantités d’éléments remplacent l’aluminium dans la structure ou lorsque différents défauts électroniques modifient l’absorption de la lumière.
Quelques dizaines ou centaines de parties par million d’un élément peuvent suffire à transformer complètement l’apparence du cristal.
Le saphir bleu
La couleur bleue classique résulte principalement d’une interaction entre le fer ferreux Fe²⁺ et le titane Ti⁴⁺.
Ces ions peuvent remplacer une petite partie de l’aluminium Al³⁺ dans la structure.
Un transfert de charge électronique entre le fer et le titane absorbe fortement certaines longueurs d’onde du spectre visible.
La lumière restante apparaît bleue.
Il n’est donc pas nécessaire qu’un saphir contienne énormément de titane pour développer une couleur très intense.
Le nombre et la proximité des paires fer-titane jouent un rôle essentiel.
Le fer présent sous d’autres formes contribue également à modifier la nuance et la saturation.
Les saphirs riches en fer peuvent présenter des bleus plus foncés, parfois accompagnés de composantes vertes ou grisâtres.
Le saphir jaune
Le fer ferrique Fe³⁺ joue un rôle majeur dans plusieurs saphirs jaunes.
Il peut absorber certaines longueurs d’onde et produire une couleur jaune.
Un autre mécanisme implique un défaut électronique appelé trou piégé associé au Fe³⁺.
Une quantité extrêmement faible de ce type de centre coloré peut produire une saturation jaune importante.
Le chauffage peut créer ou renforcer ce mécanisme dans certains corindons naturellement incolores ou jaune très pâle.
C’est pourquoi le traitement thermique est également important pour les saphirs jaunes.
Le saphir rose
Le rose est principalement associé au chrome Cr³⁺.
Le chrome remplace une partie de l’aluminium et absorbe certaines régions du spectre visible.
Lorsque sa concentration est relativement faible, la pierre apparaît rose.
Lorsque l’effet du chrome devient suffisamment intense pour produire un rouge dominant, le corindon entre dans la catégorie du rubis.
La frontière entre saphir rose et rubis n’est donc pas uniquement chimique.
Elle implique l’évaluation de la couleur perçue et peut varier légèrement selon les traditions et les laboratoires.
Le saphir violet
Le violet peut résulter d’une combinaison de mécanismes responsables du bleu et du rouge.
Une composante liée au chrome ou au vanadium peut se superposer aux absorptions fer-titane.
Le résultat produit des teintes allant du violet rosé au violet bleuté.
Le vanadium V³⁺ peut jouer un rôle particulièrement important dans certains saphirs violets et dans plusieurs corindons présentant un changement de couleur.
Le saphir vert
Les saphirs verts possèdent généralement une combinaison d’absorptions liées au fer.
Un cristal peut notamment superposer une composante bleue et une composante jaune de manière à produire une apparence verte.
Certains saphirs montrent un zonage très marqué composé de bandes jaunes et bleues qui se combinent visuellement pour donner du vert à distance.
Les verts peuvent aller du vert jaunâtre au vert bleuâtre et au vert extrêmement sombre.
Le saphir blanc
Le saphir blanc est essentiellement un corindon possédant très peu d’impuretés colorantes actives.
Il peut être parfaitement incolore ou légèrement grisâtre.
Un beau saphir blanc transparent peut être facetté et produire une brillance élevée grâce à son indice de réfraction.
Sa dispersion reste toutefois beaucoup plus faible que celle du diamant, ce qui donne généralement moins d’éclats spectraux multicolores.
Le padparadscha
Le padparadscha est une catégorie extrêmement célèbre de saphir présentant une combinaison délicate de rose et d’orange.
Le chrome contribue à la composante rose.
Des mécanismes liés au fer et à différents centres colorés peuvent participer à la composante orange.
La définition commerciale du padparadscha est volontairement étroite.
Une pierre trop orange, trop rose, trop brune ou trop fortement zonée peut ne pas être considérée comme padparadscha par un laboratoire malgré sa beauté.
Le saphir étoilé
L’astérisme n’est pas une couleur mais un phénomène optique.
Certains saphirs contiennent de très fines aiguilles de rutile TiO₂ orientées selon plusieurs directions cristallographiques.
Lorsqu’une pierre est taillée en cabochon avec l’orientation appropriée, ces aiguilles réfléchissent la lumière et produisent trois lignes se croisant pour former une étoile à six branches.
Une étoile nette, centrée et mobile constitue l’un des phénomènes les plus remarquables observés dans le corindon.
Composition chimique et structure cristalline
Le saphir possède la formule fondamentale :
Al₂O₃
Il s’agit donc d’oxyde d’aluminium.
Le corindon appartient au système cristallin trigonal.
Sa structure est constituée d’ions oxygène formant un arrangement compact dans lequel environ les deux tiers des sites octaédriques appropriés sont occupés par des ions aluminium Al³⁺.
Cette structure relativement simple et extrêmement compacte contribue à la grande dureté du minéral.
Une petite quantité d’éléments peut remplacer l’aluminium.
Le chrome Cr³⁺, le fer Fe³⁺ et le vanadium V³⁺ possèdent notamment des charges permettant une substitution relativement directe.
D’autres ions comme Fe²⁺ et Ti⁴⁺ nécessitent des mécanismes de compensation permettant de conserver la neutralité électrique du cristal.
Ces substitutions se produisent à des concentrations extrêmement faibles comparativement à la quantité totale d’aluminium.
Elles suffisent pourtant à produire pratiquement toute la gamme de couleurs du corindon gemme.
Le système trigonal produit des cristaux possédant souvent une apparence hexagonale extérieure.
Des formes en tonneau, des prismes, des bipyramides et des cristaux tabulaires sont fréquents.
Les faces peuvent montrer des stries et des figures de croissance triangulaires.
Le corindon peut également développer des macles.
Sous grossissement et lumière polarisée, certaines pierres montrent des lamelles de macle ou des structures de croissance particulièrement utiles pour déterminer leur origine naturelle.
Le saphir possède une biréfringence relativement faible mais mesurable.
Cette anisotropie optique le distingue notamment du spinelle, qui cristallise dans le système cubique et est normalement isotrope.
Propriétés physiques et optiques
Le saphir possède une dureté de 9 sur l’échelle de Mohs.
Le corindon définit exactement ce niveau de dureté.
Seul le diamant, de dureté 10, se situe au-dessus dans l’échelle classique de Mohs.
Cette excellente résistance aux rayures constitue l’une des raisons principales de la popularité du saphir dans les bagues et bijoux destinés à être portés quotidiennement.
La densité se situe généralement autour de 4,00.
Les différences de composition et les inclusions peuvent produire de légères variations.
Une pierre de quelques carats possède donc une sensation de poids sensiblement supérieure à un quartz de mêmes dimensions.
Les indices de réfraction se situent généralement autour de 1,762 et 1,770.
La biréfringence est donc approximativement comprise entre 0,008 et 0,010.
Le saphir est optiquement uniaxe négatif.
Ces valeurs représentent certains des critères les plus utiles pour identifier une pierre facettée.
L’éclat est vitreux et peut devenir presque subadamantin sur une excellente surface polie.
Un saphir transparent correctement facetté peut donc présenter une très forte brillance.
Le corindon ne possède aucun véritable clivage.
Il peut montrer des séparations suivant certaines directions structurales ou des plans de macle, mais il ne possède pas le clivage parfait de la topaze.
Cette absence de clivage contribue fortement à sa durabilité.
Sa ténacité est excellente à très bonne.
Un choc suffisamment violent peut évidemment casser ou ébrécher une pierre, particulièrement au niveau d’une arête ou d’une pointe, mais le saphir supporte généralement très bien l’utilisation quotidienne.
Le saphir présente également un pléochroïsme.
Une pierre bleue peut montrer différentes nuances de bleu ou de bleu verdâtre selon la direction d’observation.
Les saphirs violets, verts et d’autres couleurs montrent eux aussi des variations directionnelles.
Le lapidaire doit tenir compte de ce phénomène pour orienter la pierre brute et obtenir la meilleure couleur possible une fois taillée.
Comment se forme le saphir?
Le saphir se forme dans plusieurs environnements géologiques très différents.
Les deux grands contextes utilisés en gemmologie pour comprendre de nombreuses pierres bleues sont les saphirs métamorphiques et les saphirs associés à des magmas basaltiques.
D’autres contextes magmatiques et métasomatiques existent également.
Saphirs métamorphiques
De nombreuses grandes provenances historiques sont associées à des terrains métamorphiques de haut grade.
Le Sri Lanka, le Myanmar, le Kashmir et plusieurs gisements de Madagascar appartiennent à cette grande famille.
Le corindon nécessite un environnement riche en aluminium mais relativement pauvre en silice disponible.
Si trop de silice est présente, l’aluminium tend à former des silicates plutôt que du corindon.
Dans les marbres, gneiss et autres roches métamorphiques appropriées, des réactions peuvent libérer suffisamment d’aluminium pour faire croître du corindon.
Les températures et pressions élevées produites pendant les collisions continentales favorisent la recristallisation des roches.
Des fluides métamorphiques peuvent également transporter certains éléments et modifier localement les conditions chimiques.
Les saphirs se développent alors avec des minéraux comme le spinelle, le mica, le feldspath, la calcite, le zircon et différents silicates.
Saphirs associés aux marbres
Le marbre constitue un environnement particulièrement important pour certains corindons.
Une roche carbonatée contenant des impuretés alumineuses peut recristalliser à haute température.
Lorsque suffisamment d’aluminium est disponible mais que la silice reste limitée, le corindon peut devenir stable.
Le Myanmar possède plusieurs exemples célèbres de corindons associés à des terrains métamorphiques riches en marbre.
Les fluides peuvent simultanément introduire ou redistribuer les éléments traces responsables de la couleur.
Saphirs liés aux basaltes
L’Australie, la Thaïlande, le Cambodge, le Nigeria et l’Éthiopie possèdent d’importants gisements de saphirs associés à des basaltes alcalins.
Dans ces cas, les saphirs ont été transportés vers la surface par des magmas basaltiques.
Leur formation originale peut être plus complexe et ne signifie pas nécessairement qu’ils ont simplement cristallisé directement dans la coulée basaltique observée en surface.
Les cristaux peuvent provenir de roches situées plus profondément dans la croûte ou dans des environnements métasomatiques rencontrés par le magma pendant sa remontée.
Les saphirs basaltiques sont fréquemment plus riches en fer que les saphirs métamorphiques classiques.
Ils peuvent présenter des bleus très foncés, bleu-vert, verts ou jaunes.
Saphirs de Montana
Les saphirs du Montana représentent un groupe géologique particulièrement intéressant.
Leurs caractéristiques ne correspondent pas parfaitement aux deux catégories simplifiées « métamorphique » et « basaltique ».
Des gisements primaires et secondaires existent.
Les sapphires du Yogo Gulch se rencontrent dans une roche magmatique particulière, tandis que Rock Creek et d’autres régions possèdent d’importants dépôts secondaires.
Cette diversité démontre que la géologie du saphir ne peut pas être réduite à un seul modèle universel.
Dépôts alluviaux
Après leur formation, les cristaux de saphir peuvent être libérés de leur roche d’origine par l’érosion.
Le corindon possède une excellente dureté et une grande résistance chimique.
Il survit donc relativement bien au transport.
Sa densité élevée favorise sa concentration dans certains graviers.
Des mineurs peuvent laver ces dépôts afin de récupérer les saphirs avec d’autres minéraux lourds.
Le Sri Lanka est particulièrement célèbre pour ses graviers gemmifères secondaires, appelés localement illam.
Une pierre alluviale peut être considérablement arrondie et ne plus montrer les faces cristallines de son cristal original.
Où trouve-t-on le saphir dans le monde?
Le saphir est présent dans de nombreuses régions, mais certaines provenances ont acquis une importance historique particulière pour la qualité, la couleur ou la taille de leurs gemmes. Le Sri Lanka, le Myanmar, le Kashmir et Madagascar comptent parmi les grandes sources de saphirs métamorphiques, tandis que l’Australie, la Thaïlande et le Cambodge sont célèbres pour leurs saphirs liés à des environnements basaltiques.
Sri Lanka
Le Sri Lanka possède l’une des histoires gemmifères les plus longues au monde.
Les saphirs sont principalement récupérés dans des dépôts alluviaux issus de l’érosion des anciens terrains métamorphiques.
La région de Ratnapura est particulièrement célèbre.
Les saphirs sri-lankais peuvent être bleus, jaunes, roses, violets, blancs et présenter plusieurs autres couleurs.
Le pays est également l’une des grandes sources historiques de padparadscha.
Certaines pierres bleues possèdent une couleur relativement claire et lumineuse traditionnellement décrite dans le commerce comme bleu de Ceylan.
Cette expression n’est cependant pas une catégorie gemmologique officielle et ne garantit pas automatiquement une provenance sri-lankaise.
Myanmar
La région de Mogok constitue l’une des grandes localités gemmifères de l’histoire.
Elle est surtout connue pour le rubis, mais produit également d’excellents saphirs.
Les pierres peuvent présenter des bleus riches et intenses.
Des saphirs violets, jaunes et d’autres couleurs existent également.
Les gisements sont associés aux terrains métamorphiques de haute qualité de la région.
Les inclusions, les caractéristiques spectroscopiques et la chimie des éléments traces sont étudiées par les laboratoires lorsqu’une origine birmane doit être déterminée.
Kashmir
Les saphirs du Kashmir figurent parmi les plus célèbres et les plus recherchés.
Les gisements historiques furent découverts dans l’Himalaya au XIXe siècle.
La période de production initiale fut relativement courte, ce qui contribue aujourd’hui à la rareté du matériau historique.
Les pierres classiques sont connues pour leur bleu intense accompagné d’une apparence douce ou veloutée.
Cette texture visuelle est liée à la diffusion de la lumière par de très fines inclusions.
La provenance Kashmir ne peut toutefois pas être attribuée simplement en observant une pierre bleue.
Les laboratoires combinent microscopie, spectroscopie et chimie pour évaluer les pierres importantes.
Madagascar
Madagascar est devenu l’un des producteurs modernes les plus importants.
Le pays possède plusieurs districts et différents types géologiques.
Les gisements d’Ilakaka ont notamment fourni d’importantes quantités de saphirs à partir de dépôts secondaires.
Les couleurs peuvent être extrêmement variées.
Madagascar produit des saphirs bleus, roses, jaunes, verts, violets et des pierres pratiquement incolores.
Cette diversité peut parfois rendre la détermination géographique complexe, car certaines pierres présentent des propriétés chevauchant celles du Sri Lanka, du Myanmar ou d’autres provenances.
Australie
L’Australie possède d’importants gisements basaltiques.
Les saphirs sont particulièrement connus dans le Queensland et la Nouvelle-Galles du Sud.
De nombreuses pierres possèdent une teneur relativement élevée en fer.
Les bleus peuvent donc être très foncés et présenter une composante verdâtre.
Des saphirs jaunes, verts et multicolores sont également présents.
Une grande partie de la production historique a été utilisée dans le marché commercial international.
Thaïlande et Cambodge
La Thaïlande et le Cambodge possèdent eux aussi des gisements associés aux basaltes.
La région de Chanthaburi, en Thaïlande, possède une importance particulière dans l’histoire du commerce et du traitement des corindons.
Le Cambodge est notamment célèbre pour les saphirs de la région de Pailin.
Les pierres peuvent présenter des bleus foncés caractéristiques des saphirs riches en fer.
Même lorsque la production locale diminue, la Thaïlande reste un centre mondial majeur pour la taille, le traitement et le commerce des saphirs provenant de nombreux pays.
États-Unis
Le Montana constitue la grande provenance américaine.
Plusieurs districts produisent des saphirs aux caractéristiques différentes.
Yogo Gulch est particulièrement célèbre pour ses saphirs bleus à violets souvent naturellement bien colorés.
Rock Creek et la rivière Missouri produisent une gamme beaucoup plus étendue comprenant des pierres incolores, jaunes, vertes, bleues et multicolores.
Une partie importante des saphirs clairs du Montana peut être chauffée afin d’améliorer leur couleur.
Tanzanie
La Tanzanie possède différents gisements, notamment dans les secteurs d’Umba et de Songea.
Les couleurs sont particulièrement variées.
Des saphirs roses, violets, bleus, jaunes, verts et à changement de couleur peuvent être rencontrés.
La richesse géologique de l’Afrique de l’Est produit également du rubis, du spinelle, du grenat, de la tanzanite et plusieurs autres gemmes dans des régions relativement proches.
Le saphir au Québec
Le saphir est réellement documenté au Québec.
L’occurrence la plus remarquable se trouve au réservoir Cabonga, dans le secteur de Réservoir-Dozois en Abitibi-Témiscamingue.
Le corindon y est associé à des roches alcalines, particulièrement des syénites néphéliniques.
Dans certaines zones, le corindon constitue même un composant important de la roche.
Des cristaux correspondant à la variété saphir sont documentés dans plusieurs affleurements.
Les couleurs recensées comprennent notamment le blanc, le jaune et le bleu.
Les cristaux peuvent présenter des formes bipyramidales, tabulaires ou rhomboédriques.
Certains grains sont optiquement suffisamment clairs pour montrer une bonne transparence lorsqu’ils sont examinés en petite dimension, même si les spécimens à l’échelle macroscopique sont généralement davantage translucides.
Une occurrence particulièrement intéressante est associée à une syénite néphélinique pegmatitique présente sous forme de masses ou de poches dans un marbre cristallin.
Cette relation entre roches alcalines, marbre et corindon montre que le contexte géologique québécois diffère de plusieurs grandes régions alluviales productrices de saphirs gemmes.
Du corindon est également documenté dans d’autres localités du Québec.
Le mont Saint-Hilaire, par exemple, contient du corindon parmi son extraordinaire diversité minéralogique.
D’autres secteurs de la Côte-Nord et des terrains métamorphiques québécois possèdent également des occurrences de corindon.
La présence du minéral ne signifie toutefois pas automatiquement que chaque occurrence produit du saphir transparent de qualité joaillerie.
Cette distinction est essentielle.
Le Québec possède bien du saphir naturel, notamment à Cabonga, mais il n’est pas actuellement une grande provenance commerciale internationale de saphirs facettés comparable au Sri Lanka, à Madagascar, au Myanmar ou au Montana.
Les cristaux québécois présentent surtout un intérêt minéralogique et régional.
Un saphir québécois accompagné d’une provenance précise du réservoir Cabonga constitue néanmoins un spécimen particulièrement intéressant pour une collection consacrée aux minéraux et gemmes du Québec.
À quoi ressemble un saphir naturel?
Un saphir naturel brut peut être beaucoup moins spectaculaire qu’une pierre facettée.
Les cristaux possèdent fréquemment des formes en barillet, bipyramidales ou tabulaires.
Les faces peuvent être striées ou présenter des irrégularités de croissance.
Les cristaux récupérés dans des dépôts alluviaux sont souvent arrondis et ne conservent qu’une partie de leur forme originale.
La couleur peut être extrêmement irrégulière.
Un cristal bleu peut posséder un cœur presque incolore et une bordure fortement saturée.
Des bandes hexagonales de couleur peuvent également suivre les différentes étapes de croissance.
Un saphir apparemment vert peut parfois révéler sous grossissement une alternance de zones bleues et jaunes.
Les inclusions sont normales dans les pierres naturelles.
De fines aiguilles de rutile peuvent former ce que les gemmologues appellent la soie.
Lorsqu’elles sont extrêmement fines, elles diffusent légèrement la lumière et peuvent donner une apparence veloutée à la pierre.
Lorsqu’elles sont suffisamment nombreuses et orientées, elles peuvent produire l’astérisme.
Des cristaux de zircon, spinelle, mica, apatite et différents autres minéraux peuvent également être présents selon le gisement.
Des inclusions fluides et cristaux négatifs sont connus dans plusieurs saphirs.
Certaines caractéristiques internes permettent même d’apporter des indices sur l’environnement géologique et parfois sur la provenance géographique.
Une pierre naturelle n’a cependant pas besoin d’être fortement incluse.
Des saphirs naturels extrêmement propres existent.
L’absence d’inclusions visibles à l’œil nu ne constitue donc pas une preuve de synthèse.
De même, une pierre très incluse n’est pas automatiquement non traitée.
Le chauffage peut modifier les inclusions sans toutes les faire disparaître.
Comment identifier un saphir?
La couleur seule ne permet pas d’identifier un saphir.
Un saphir bleu peut ressembler à un spinelle, une tanzanite, une iolite ou même un verre coloré.
Une identification fiable repose sur la combinaison de la dureté, de la densité, des propriétés optiques, du pléochroïsme et des inclusions.
Dureté
Le corindon possède une dureté de 9.
Cette valeur est exceptionnellement élevée.
Le saphir résiste donc beaucoup mieux aux rayures que le quartz, le feldspath, le spinelle et la majorité des gemmes de couleur.
Un test de rayure reste toutefois destructif et ne doit jamais être effectué sur une pierre polie.
Les mesures optiques fournissent de meilleurs critères sans endommager la gemme.
Densité
La densité se situe autour de 4,00.
Cette valeur est nettement supérieure à celle du quartz, de la tanzanite et de l’iolite.
Elle se situe également au-dessus du spinelle ordinaire.
Une mesure hydrostatique précise peut donc fournir une indication particulièrement utile.
Indices de réfraction
Les indices de réfraction se situent autour de 1,762 à 1,770.
Cette plage est extrêmement caractéristique du corindon.
Elle permet de distinguer rapidement un saphir de nombreuses gemmes transparentes présentant une couleur similaire.
La différence entre les deux indices confirme également sa faible biréfringence.
Biréfringence
Le saphir est anisotrope et possède une biréfringence d’environ 0,008 à 0,010.
Le spinelle naturel, qui constitue une importante imitation historique du saphir, est normalement isotrope.
Le polariscope et le réfractomètre permettent donc généralement de différencier facilement les deux matériaux.
Pléochroïsme
Le saphir présente un pléochroïsme mesurable.
Un saphir bleu peut montrer une nuance bleue plus intense dans une direction et un bleu verdâtre ou légèrement différent dans une autre.
Les saphirs violets et verts peuvent présenter des variations encore plus évidentes.
Un dichroscope permet d’observer ces couleurs directionnelles.
Cette propriété constitue également un outil important pour le lapidaire, qui doit orienter la pierre afin de privilégier la meilleure couleur.
Inclusions naturelles
Les inclusions peuvent apporter des renseignements essentiels.
Des aiguilles de rutile, des cristaux de zircon entourés de fractures, des micas, des feldspaths et différentes inclusions fluides sont possibles.
Les caractéristiques précises varient selon la provenance.
Une seule inclusion ne suffit généralement pas à identifier automatiquement un pays d’origine.
Les laboratoires étudient plutôt l’ensemble du paysage interne et le combinent à la chimie des éléments traces.
Spectroscopie
La spectroscopie UV-visible permet d’étudier directement les mécanismes responsables de la couleur.
Les interactions Fe²⁺–Ti⁴⁺ sont particulièrement importantes pour le bleu.
Le chrome, le vanadium et le fer produisent d’autres bandes d’absorption caractéristiques.
La spectroscopie infrarouge peut également fournir des indices sur le traitement thermique.
Analyse des éléments traces
Les laboratoires utilisent des techniques comme la LA-ICP-MS pour mesurer de très faibles concentrations de fer, titane, magnésium, gallium, vanadium et différents autres éléments.
Ces données aident à distinguer certains types géologiques et à évaluer une provenance.
Une origine géographique fiable ne devrait toutefois jamais être déduite d’une seule concentration chimique.
Les meilleurs laboratoires combinent microscopie, spectroscopie et chimie.
Saphir naturel, synthétique et traitements
Le saphir fait partie des pierres gemmes pour lesquelles les traitements et les synthèses occupent une place particulièrement importante.
Une pierre peut être naturelle et non chauffée, naturelle mais chauffée, naturelle avec diffusion d’éléments ou entièrement synthétique.
Ces catégories ne possèdent pas la même signification gemmologique.
Saphir naturel non chauffé
Un saphir naturel non chauffé s’est formé entièrement dans la nature et n’a pas été exposé volontairement à une température destinée à modifier son apparence après extraction.
Ces pierres sont particulièrement recherchées lorsque leur couleur et leur transparence sont naturellement excellentes.
L’absence de chauffage ne signifie toutefois pas automatiquement qu’un saphir est beau ou rare.
Une mauvaise pierre non chauffée peut être moins intéressante qu’une excellente pierre chauffée.
Pour les qualités supérieures, l’absence de chauffage peut néanmoins augmenter sensiblement l’intérêt et la valeur.
Chauffage
Le traitement thermique est pratiqué depuis longtemps.
Il consiste à chauffer le corindon à des températures permettant de modifier les centres colorés et certaines inclusions.
Le chauffage peut intensifier ou éclaircir la couleur.
Dans les saphirs bleus, il peut dissoudre une partie des fines aiguilles de rutile et permettre au titane de participer davantage au mécanisme Fe²⁺–Ti⁴⁺ responsable du bleu.
Une pierre laiteuse peut ainsi devenir plus transparente et davantage bleue.
Le traitement peut également diminuer une composante indésirable.
Un saphir très sombre peut parfois être éclairci.
Des saphirs jaunes peuvent développer une couleur plus intense lorsque les conditions de chauffage produisent certains centres colorés associés au fer.
Le chauffage est tellement courant qu’il doit être considéré comme l’un des principaux facteurs à vérifier lors de l’achat d’un saphir important.
Diffusion de titane
La diffusion de titane est utilisée pour produire ou renforcer une couche bleue près de la surface d’un corindon.
À très haute température, du titane provenant d’une source externe pénètre dans le cristal.
En présence de fer, il contribue à produire le mécanisme d’absorption responsable du bleu.
La profondeur de couleur peut être relativement faible comparativement à l’épaisseur totale de la pierre.
Une taille ou un repolissage important peut donc enlever une partie de la zone colorée.
Le traitement est détectable en laboratoire grâce à l’étude de la distribution de la couleur et à différentes analyses.
La diffusion de titane peut également être utilisée pour produire ou renforcer un effet étoilé dans certains corindons.
Diffusion de béryllium
Le béryllium peut pénétrer beaucoup plus profondément dans le corindon que le titane.
Il peut modifier l’équilibre électrique de la structure et changer fortement les mécanismes de coloration.
Cette méthode est particulièrement connue pour produire des couleurs jaunes, orange et rose orangé, mais elle peut modifier différentes couleurs de saphir.
Une diffusion suffisamment profonde peut traverser une grande partie ou même la totalité d’une petite pierre.
La détection nécessite parfois une analyse chimique très sensible.
Remplissage de fractures
Certaines fissures atteignant la surface peuvent recevoir du verre ou d’autres substances destinées à réduire leur visibilité.
Ce traitement est davantage associé au rubis de qualité inférieure, mais il peut également être rencontré dans certains saphirs.
Une pierre fortement remplie nécessite davantage de précautions.
La chaleur, les produits chimiques et certaines réparations de bijoux peuvent endommager la substance de remplissage.
Saphir synthétique par fusion à la flamme
Le saphir synthétique est produit depuis le début du XXe siècle en grandes quantités grâce au procédé Verneuil, ou fusion à la flamme.
De la poudre d’alumine extrêmement pure est fondue puis déposée progressivement sur une petite masse en croissance.
Un cristal synthétique appelé boule se développe.
Des éléments colorants peuvent être ajoutés afin de produire pratiquement toutes les couleurs du corindon.
Un saphir synthétique Verneuil possède réellement la structure du corindon et la formule fondamentale Al₂O₃.
Il n’est donc pas un simple verre imitant le saphir.
Des lignes de croissance courbes et de petites bulles peuvent permettre de reconnaître certains spécimens.
Synthèse en flux
Du saphir peut également être cultivé dans un flux fondu.
La croissance se produit à des températures inférieures au point de fusion du corindon et peut créer des cristaux dont certaines inclusions ressemblent davantage à celles des pierres naturelles.
Des résidus de flux et des structures de croissance particulières fournissent néanmoins des indices.
Les saphirs synthétiques en flux peuvent être de très haute qualité.
Croissance Czochralski et autres méthodes
La méthode Czochralski permet de faire croître de grands cristaux à partir d’un bain fondu.
Des saphirs synthétiques extrêmement purs sont produits de cette manière pour l’optique, l’électronique et différentes applications technologiques.
D’autres méthodes de croissance existent également.
Le corindon synthétique ne se limite donc pas au marché des bijoux.
Sa grande dureté, sa transparence et sa résistance chimique en font également un matériau industriel extrêmement important.
Saphir, rubis, spinelle, tanzanite ou topaze?
Plusieurs pierres peuvent ressembler au saphir selon sa couleur. Les propriétés physiques et optiques permettent toutefois de les distinguer de manière fiable.
| Propriété | Saphir | Rubis | Spinelle | Tanzanite | Topaze |
|---|---|---|---|---|---|
| Espèce minérale | Corindon | Corindon | Spinelle | Zoïsite | Topaze |
| Composition | Al₂O₃ | Al₂O₃ | MgAl₂O₄ | Ca₂Al₃(SiO₄)₃(OH) | Al₂SiO₄(F,OH)₂ |
| Couleurs | Toutes sauf rouge | Rouge | Nombreuses couleurs | Bleu à violet | Nombreuses couleurs |
| Dureté Mohs | 9 | 9 | Environ 8 | Environ 6–7 | 8 |
| Densité approximative | 4,00 | 4,00 | 3,6 | Environ 3,35 | Environ 3,4–3,6 |
| Indices de réfraction | 1,762–1,770 | 1,762–1,770 | Environ 1,718 | Environ 1,69–1,70 | Environ 1,61–1,64 |
| Biréfringence | 0,008–0,010 | 0,008–0,010 | Aucune normalement | Environ 0,008–0,013 | Environ 0,008–0,010 |
| Caractère optique | Uniaxe | Uniaxe | Isotrope | Biaxe | Biaxe |
| Clivage | Aucun véritable | Aucun véritable | Aucun véritable | Parfait dans une direction | Parfait basal |
| Principal critère | Dureté 9 et propriétés du corindon | Même espèce, mais couleur rouge | Isotrope et RI plus faible | Plus tendre et fortement pléochroïque | Plus tendre, clivage parfait et densité inférieure |
Le rubis représente un cas particulier puisqu’il appartient exactement à la même espèce minérale.
La séparation repose essentiellement sur la couleur.
Un corindon suffisamment rouge est appelé rubis, tandis que les corindons roses sont classés comme saphirs roses.
La frontière n’est pas toujours aussi simple qu’une mesure instrumentale et implique l’interprétation de la couleur.
Le spinelle possède une longue histoire de confusion avec le corindon.
Des spinelles rouges furent autrefois considérés comme des rubis et les spinelles bleus peuvent ressembler au saphir.
Le spinelle est cependant isotrope et possède un indice de réfraction proche de 1,718.
Le saphir est biréfringent et présente un indice nettement supérieur.
La tanzanite peut montrer un bleu violet particulièrement proche de certaines couleurs du saphir.
Elle est toutefois beaucoup plus tendre et possède un clivage parfait.
Son fort pléochroïsme et ses indices de réfraction permettent également de la reconnaître rapidement.
La topaze bleue est extrêmement commune sur le marché.
Sa couleur est souvent beaucoup plus claire que celle du saphir classique, mais certaines pierres peuvent créer une confusion visuelle.
La topaze possède une dureté de 8, une densité plus faible et un clivage basal parfait.
Ses indices de réfraction sont également nettement inférieurs.
Qualité, rareté et valeur du saphir
La valeur d’un saphir dépend principalement de sa couleur, de sa transparence, de sa taille, de son poids, de ses traitements et, pour les pierres exceptionnelles, de sa provenance géographique.
Il n’existe aucun système gemmologique universel attribuant officiellement des grades A, AA ou AAA à tous les saphirs.
Ces appellations sont commerciales et peuvent varier considérablement selon le vendeur.
Couleur
La couleur constitue généralement le facteur le plus important.
Pour un saphir bleu, une teinte attractive doit posséder une saturation suffisamment forte tout en restant lumineuse.
Une pierre excessivement sombre peut sembler noire dans certaines conditions.
Une pierre trop pâle peut manquer d’intensité.
Les préférences exactes varient.
Des bleus légèrement violets peuvent être très recherchés, tandis qu’une forte composante verte ou grise réduit généralement l’intérêt dans l’évaluation classique du saphir bleu.
Les critères changent complètement pour les saphirs fantaisie.
Un saphir rose doit être évalué selon l’intensité et l’harmonie de son rose.
Un saphir jaune est recherché pour une couleur propre et lumineuse.
Un padparadscha doit présenter un équilibre particulier entre rose et orange.
Il n’existe donc aucune couleur idéale applicable à tous les saphirs.
Uniformité de la couleur
Le corindon naturel est souvent zoné.
Une pierre peut posséder des bandes plus foncées et plus claires.
Le lapidaire cherche généralement à orienter la pierre de manière à ce que la couleur semble uniforme lorsqu’elle est observée de face.
Un zonage trop évident peut réduire la valeur.
Dans certains saphirs multicolores ou particolores, le zonage devient au contraire la caractéristique recherchée.
Des pierres bleu-jaune, vert-jaune ou présentant plusieurs bandes naturelles possèdent aujourd’hui leur propre marché.
Pureté
Les saphirs naturels contiennent fréquemment des inclusions.
Une pierre parfaitement propre à l’œil est généralement davantage recherchée qu’une pierre dont les inclusions perturbent fortement la transparence.
La pureté ne doit toutefois pas être jugée selon les mêmes critères que le diamant.
Certaines inclusions extrêmement fines peuvent donner au saphir une apparence veloutée particulièrement attrayante.
Les inclusions peuvent également confirmer l’origine naturelle et fournir des renseignements sur le gisement.
Dans un saphir étoilé, les aiguilles de rutile responsables de l’étoile sont indispensables.
Une pierre totalement dépourvue de ces inclusions ne pourrait pas produire le phénomène.
Taille
Une excellente taille doit équilibrer couleur, brillance et conservation du poids.
Le saphir brut possède souvent une forme rendant difficile l’obtention de proportions idéales sans perdre beaucoup de matière.
Certaines pierres sont donc volontairement taillées avec un pavillon relativement profond afin de conserver du poids.
Une taille trop profonde peut toutefois assombrir la pierre.
Une taille trop plate peut produire une fenêtre claire au centre.
Le lapidaire doit également tenir compte du pléochroïsme et du zonage.
Une orientation incorrecte peut transformer un excellent cristal en pierre trop verte, trop sombre ou insuffisamment saturée.
Poids
Les grands saphirs fins deviennent rapidement rares.
Une belle pierre de plusieurs carats est beaucoup plus difficile à trouver qu’un petit saphir possédant les mêmes caractéristiques.
Cette raréfaction est particulièrement importante pour certaines couleurs et provenances.
La taille doit toutefois être combinée à la qualité.
Un énorme saphir opaque ou presque noir n’est pas automatiquement plus précieux qu’une petite gemme transparente présentant une couleur exceptionnelle.
Chauffage
Le traitement thermique est très répandu et généralement accepté lorsqu’il est correctement déclaré.
Un saphir chauffé peut être extrêmement beau et durable.
À qualité visuelle comparable, une pierre naturelle dont l’absence de chauffage est confirmée peut toutefois présenter un intérêt et une valeur supplémentaires.
Cette différence devient particulièrement importante pour les saphirs de haute qualité provenant de localités historiquement recherchées.
Diffusion et autres traitements
La diffusion de titane ou de béryllium constitue une modification plus importante de l’origine de la couleur.
Une pierre diffusée est donc généralement évaluée différemment d’un saphir dont la couleur est naturelle ou simplement améliorée par chauffage traditionnel.
Le remplissage de fractures influence également la valeur et la durabilité.
Un rapport gemmologique devient particulièrement important lorsque le prix d’une pierre dépend fortement de l’absence de ces traitements.
Provenance
Certaines provenances possèdent une forte réputation historique.
Le Kashmir est particulièrement célèbre pour ses saphirs bleus classiques.
Le Myanmar et le Sri Lanka possèdent eux aussi une longue histoire de production de pierres exceptionnelles.
Madagascar produit aujourd’hui des saphirs capables d’atteindre des qualités comparables à celles des sources classiques.
Une origine prestigieuse ne suffit toutefois pas à rendre une pierre excellente.
Chaque gisement produit une gamme de qualités très large.
La couleur, la transparence, la taille et les traitements restent fondamentaux.
Pour les saphirs de grande valeur, une provenance reconnue doit être déterminée par un laboratoire disposant d’une importante base de données de référence.
Saphirs étoilés
La valeur d’un saphir étoilé dépend d’autres critères.
L’étoile doit idéalement être nette, centrée et composée de branches droites et bien définies.
Elle doit se déplacer régulièrement lorsque la pierre ou la source lumineuse tourne.
La couleur du corps reste également importante.
Un excellent phénomène optique sur une pierre possédant une belle couleur constitue une combinaison beaucoup plus rare qu’une étoile faible sur un corindon gris et opaque.
Utilisation en joaillerie et entretien
Le saphir est l’une des pierres les mieux adaptées à la joaillerie quotidienne.
Sa dureté de 9, son excellente ténacité et l’absence de clivage permettent son utilisation dans les bagues, alliances, pendentifs, boucles d’oreilles, bracelets, montres et pratiquement tous les autres types de bijoux.
Les pierres transparentes sont généralement facettées.
Les tailles ovale et coussin sont particulièrement fréquentes puisque la forme du cristal brut permet souvent de conserver davantage de poids.
Les tailles rondes, poires, émeraude et différentes formes fantaisie sont également possibles.
Le saphir blanc peut être utilisé comme pierre incolore et parfois comme alternative au diamant.
Sa dureté constitue un avantage majeur.
Son indice de réfraction et sa dispersion restent toutefois inférieurs à ceux du diamant, ce qui produit une apparence différente.
Les saphirs étoilés sont presque toujours taillés en cabochons.
Le dôme doit être orienté précisément par rapport aux aiguilles responsables de l’astérisme.
Une mauvaise orientation peut déplacer l’étoile vers le côté de la pierre ou la rendre presque invisible.
La dureté élevée ne signifie pas qu’un saphir est impossible à endommager.
Un choc extrêmement violent peut casser la pierre ou ébrécher une arête.
Les pointes des tailles poire, marquise ou princesse nécessitent donc une protection adéquate dans la monture.
Pour un saphir naturel ou chauffé en bon état, l’eau tiède, le savon doux et une brosse souple constituent une excellente méthode de nettoyage.
Le corindon est stable sous les conditions normales d’utilisation et résiste bien à la lumière et aux produits chimiques ordinaires.
Les nettoyeurs à ultrasons et la vapeur peuvent convenir à de nombreux saphirs non fracturés et non remplis.
Ils ne devraient toutefois pas être utilisés automatiquement lorsqu’un traitement de remplissage, une fracture importante ou une autre modification est présente.
Une pierre dont l’historique est inconnu peut être nettoyée plus prudemment à la main.
Les saphirs traités par diffusion possèdent généralement une couleur stable dans les conditions normales de port.
Dans le cas d’une diffusion superficielle au titane, un repolissage profond peut toutefois retirer une partie de la couche colorée.
Le bijoutier doit donc être informé du traitement avant une intervention importante.
Les saphirs remplis de verre ou d’autres substances nécessitent davantage de précautions.
Une chaleur importante ou certains produits chimiques peuvent endommager le remplissage même lorsque le corindon lui-même resterait intact.
Pour le rangement, le saphir est suffisamment dur pour rayer presque toutes les autres pierres utilisées en joaillerie.
Il devrait donc être séparé du quartz, du grenat, du spinelle, de la topaze et des nombreuses gemmes plus tendres.
Le diamant peut quant à lui rayer le saphir.
Une pochette individuelle ou une boîte compartimentée protège donc aussi bien le saphir que les bijoux conservés à proximité.
Grâce à cette combinaison exceptionnelle de dureté, de ténacité, de stabilité et de diversité de couleurs, le saphir est l’une des pierres gemmes les plus polyvalentes. Le bleu reste son image la plus célèbre, mais le mot saphir couvre en réalité presque toute la palette du corindon, du blanc incolore au jaune, au rose, au violet, au vert et aux rares nuances combinant plusieurs mécanismes de coloration dans un seul cristal.
