Aigue-marine : le guide de référence
Partager cet article

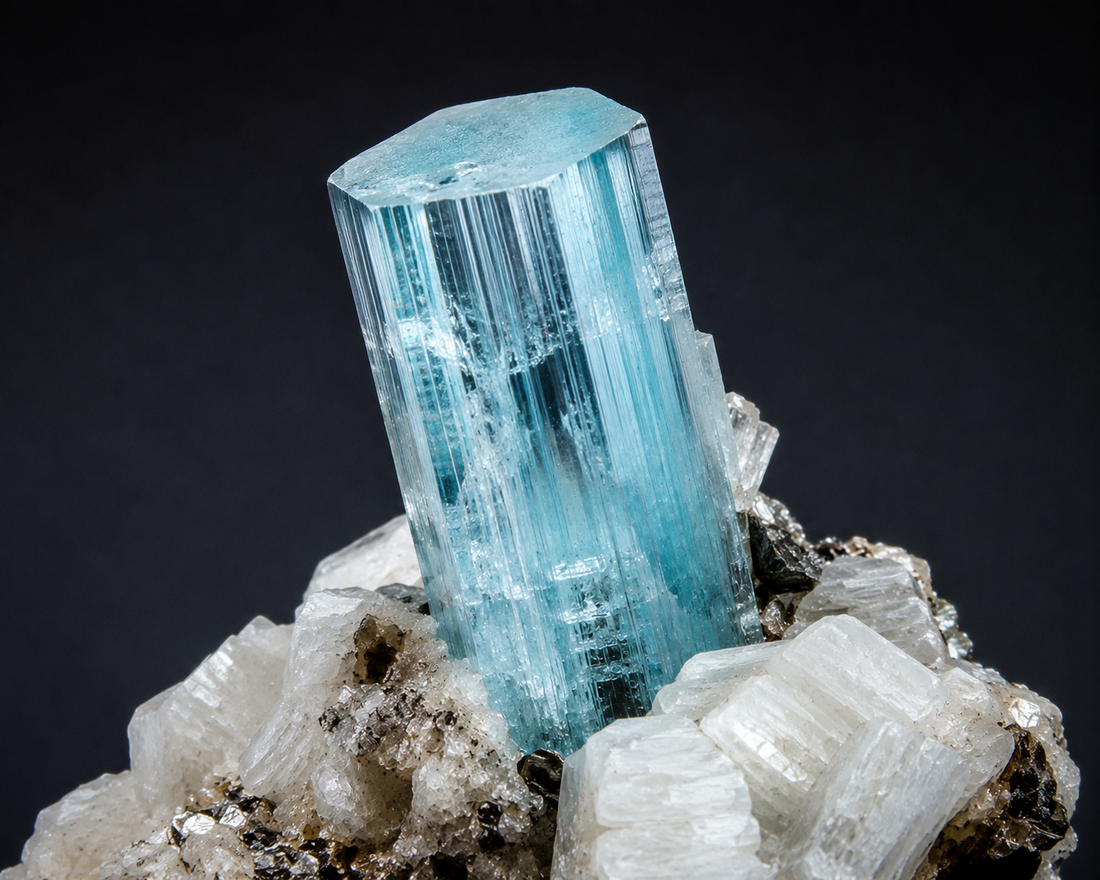

L’aigue-marine est la variété bleu clair à bleu-vert du béryl, une espèce minérale de formule Be₃Al₂Si₆O₁₈. Elle appartient donc à la même famille que l’émeraude, la morganite et les béryls jaunes, mais sa couleur caractéristique est principalement liée au fer présent en très faibles concentrations dans sa structure.
Les cristaux d’aigue-marine peuvent atteindre des dimensions remarquables tout en conservant une excellente transparence. Contrairement à l’émeraude, souvent riche en fractures et en inclusions, l’aigue-marine fournit régulièrement de grandes pierres propres à l’œil, ce qui permet de produire des gemmes facettées de plusieurs dizaines de carats sans que ces dimensions soient nécessairement exceptionnelles.
Son bleu naturel est souvent relativement pâle et peut présenter une composante verte. Le chauffage est couramment utilisé pour réduire cette nuance verdâtre et produire un bleu plus pur, généralement de manière stable. Le Brésil, le Pakistan, Madagascar, le Nigeria, le Mozambique et la Namibie comptent parmi ses grandes provenances, tandis que de véritables occurrences d’aigue-marine sont également documentées au Québec.
L’aigue-marine en bref
| Propriété | Donnée |
|---|---|
| Nom | Aigue-marine |
| Nature | Variété bleu à bleu-vert du béryl |
| Espèce minérale | Béryl |
| Formule chimique | Be₃Al₂Si₆O₁₈ |
| Classe minérale | Silicates, cyclosilicates |
| Système cristallin | Hexagonal |
| Couleurs | Bleu très pâle, bleu ciel, bleu, bleu-vert, vert bleuté |
| Principal élément responsable du bleu | Fer, principalement Fe²⁺ |
| Élément pouvant favoriser une composante jaune-verte | Fe³⁺ et interactions liées au fer |
| Dureté | 7,5 à 8 sur l’échelle de Mohs |
| Densité | Environ 2,68 à 2,80, souvent près de 2,72 |
| Indices de réfraction | Environ 1,577 à 1,583 |
| Biréfringence | Environ 0,005 à 0,009 |
| Caractère optique | Uniaxe négatif |
| Éclat | Vitreux |
| Transparence | Transparente à translucide |
| Clivage | Imparfait à indistinct |
| Fracture | Conchoïdale à irrégulière |
| Ténacité | Bonne |
| Pléochroïsme | Bleu à bleu verdâtre ou presque incolore selon l’orientation |
| Forme cristalline classique | Prismes hexagonaux allongés |
| Traitement le plus fréquent | Chauffage |
| Synthèse | Béryl synthétique possible, mais peu important sur le marché de l’aigue-marine |
| Principales provenances | Brésil, Pakistan, Nigeria, Mozambique, Madagascar, Namibie |
| Présence au Québec | Oui, documentée |
| Occurrence québécoise historique | Secteur du lac des Îles, ancien canton de Robertson |
Les valeurs optiques et physiques correspondent à celles du béryl gemme et peuvent varier légèrement selon la composition chimique. Le GIA donne notamment une dureté de 7,5 à 8, une densité autour de 2,72 et des indices de réfraction de 1,577 à 1,583 pour l’aigue-marine.
Qu’est-ce qu’une aigue-marine?
L’aigue-marine est la variété du béryl présentant une couleur allant du bleu verdâtre au bleu. Sa formule fondamentale, Be₃Al₂Si₆O₁₈, est exactement la même que celle des autres grandes variétés de béryl; ce sont principalement les éléments traces présents dans le cristal qui déterminent son apparence.
Le béryl presque dépourvu d’éléments colorants peut être incolore et porte alors le nom de goshénite. Le béryl vert suffisamment intense coloré par le chrome ou le vanadium appartient à la variété émeraude, tandis que le manganèse intervient dans les couleurs roses de la morganite. Dans l’aigue-marine, c’est essentiellement le fer qui produit les teintes bleues à bleu-vert.
Le nom « aigue-marine » vient de termes latins associés à l’eau de mer. Cette appellation correspond particulièrement bien à la couleur naturelle classique de nombreuses pierres, qui présente un bleu relativement clair accompagné d’une nuance verte rappelant certaines eaux marines.
Contrairement à l’émeraude, l’aigue-marine se rencontre fréquemment sous forme de grands cristaux relativement propres. Des prismes de plusieurs centimètres sont courants dans certains districts pegmatitiques, tandis que des cristaux beaucoup plus imposants peuvent exceptionnellement atteindre plusieurs dizaines de centimètres.
Cette disponibilité en grandes dimensions explique pourquoi les aigue-marines facettées de 10, 20 ou même 50 carats ne possèdent pas automatiquement la rareté que l’on associerait à une émeraude, un rubis ou un saphir de même poids.
Les cristaux sont généralement prismatiques et possèdent une section hexagonale. Les terminaisons peuvent être relativement plates, et des stries verticales peuvent apparaître sur les faces prismatiques.
L’aigue-marine est principalement associée aux pegmatites granitiques évoluées. Dans ces roches, elle peut se développer avec du quartz, des feldspaths, des micas, de la tourmaline, du topaze et différents minéraux riches en éléments rares.
Pourquoi l’aigue-marine est-elle bleue?
La couleur de l’aigue-marine provient principalement de faibles concentrations de fer incorporées dans le béryl. Les différents états d’oxydation du fer n’absorbent pas les mêmes longueurs d’onde et peuvent donc produire une gamme allant du bleu relativement pur au vert bleuté et au jaune verdâtre.
Le béryl chimiquement pur serait incolore. Une quantité extrêmement faible de fer suffit toutefois à modifier considérablement sa couleur.
Le rôle du fer Fe²⁺
Le fer ferreux Fe²⁺ joue le rôle principal dans la couleur bleue caractéristique de l’aigue-marine. Ses absorptions retirent certaines portions de la lumière visible et permettent au bleu de devenir dominant.
Les études spectroscopiques montrent notamment une importante absorption dans le proche infrarouge liée au Fe²⁺ qui contribue au bleu de l’aigue-marine. L’intensité de cette absorption varie également avec l’orientation du cristal, ce qui explique une partie de son pléochroïsme.
Une aigue-marine peut ainsi sembler davantage bleue lorsqu’elle est observée perpendiculairement à l’axe principal du cristal. Dans une autre direction, la couleur peut devenir sensiblement plus faible.
Cette propriété possède une importance directe pour les lapidaires. Une pierre brute doit être orientée de manière à combiner au mieux la saturation du bleu et le rendement en poids.
Le rôle du fer Fe³⁺
Le fer ferrique Fe³⁺ peut ajouter une composante jaune à la couleur générale. Lorsqu’elle se superpose au bleu produit par d’autres mécanismes liés au fer, la pierre prend une apparence bleu-vert ou verdâtre.
Cette combinaison explique pourquoi une grande partie de l’aigue-marine brute naturelle possède davantage de vert que les pierres bleues observées dans les vitrines de bijouterie.
Le chauffage peut réduire la composante jaune et laisser davantage ressortir le bleu. Cette transformation est à l’origine du traitement le plus courant appliqué à l’aigue-marine.
Pourquoi les aigue-marines sont-elles souvent pâles?
Les éléments responsables de la couleur sont généralement présents en faibles concentrations. De nombreuses pierres possèdent donc naturellement un bleu très léger.
L’épaisseur joue également un rôle important. Une grande pierre peut sembler beaucoup plus saturée qu’une petite aigue-marine taillée dans un matériau identique simplement parce que la lumière traverse une plus grande épaisseur de cristal.
Cette caractéristique explique pourquoi les petites aigue-marines fortement bleues sont relativement difficiles à trouver. Le GIA souligne que la couleur tend à paraître plus intense lorsque les dimensions de la pierre augmentent.
Aigue-marine ou béryl vert?
La frontière entre une aigue-marine très verdâtre et un béryl vert riche en fer peut devenir progressive. Les deux matériaux appartiennent exactement à la même espèce minérale et aucune rupture structurale nette ne les sépare.
Dans la pratique gemmologique, le nom aigue-marine est associé à un béryl dont l’apparence reste bleu-vert à bleue. Lorsqu’un béryl devient principalement jaune-vert ou vert sans caractère suffisamment bleu, d’autres désignations peuvent être préférées.
Il ne faut pas non plus confondre ces béryls verts ferrifères avec l’émeraude. L’émeraude doit sa coloration principalement au chrome et/ou au vanadium et possède une identité gemmologique différente malgré son appartenance au même minéral.
Composition chimique et structure cristalline
L’aigue-marine possède la formule fondamentale du béryl :
Be₃Al₂Si₆O₁₈
Elle est donc constituée principalement de béryllium, d’aluminium, de silicium et d’oxygène. Les quantités de fer responsables de sa couleur sont suffisamment faibles pour ne pas modifier son identité minérale.
Le béryl appartient aux cyclosilicates. Sa structure contient des anneaux composés de six tétraèdres de silicate SiO₄ reliés entre eux pour former des unités Si₆O₁₈.
Ces anneaux sont empilés parallèlement à l’axe principal du cristal. Des tétraèdres contenant du béryllium et des sites octaédriques occupés principalement par l’aluminium relient l’ensemble en une structure tridimensionnelle.
Une caractéristique particulièrement importante est la présence de canaux microscopiques parallèles à l’axe cristallographique c.
Ces canaux peuvent contenir de l’eau ainsi que différents ions alcalins comme le sodium, le lithium, le potassium, le rubidium et le césium. Leur quantité varie d’un béryl à l’autre et influence légèrement certaines propriétés physiques.
L’aigue-marine cristallise dans le système hexagonal. Les grands cristaux naturels développent donc fréquemment des prismes possédant six faces principales.
Contrairement au quartz, dont les terminaisons naturelles sont généralement composées de plusieurs faces inclinées, les béryls peuvent présenter une terminaison relativement plate perpendiculaire à leur axe principal.
Les cristaux peuvent être courts et épais ou très allongés. Certaines pegmatites produisent des prismes presque parfaitement transparents atteignant plusieurs centimètres, voire beaucoup plus.
Le fer peut occuper différents sites à l’intérieur de cette structure. Son état d’oxydation et sa position cristallographique déterminent en grande partie si le béryl apparaît bleu, vert bleuté ou jaune.
Propriétés physiques et optiques
L’aigue-marine possède une dureté comprise entre 7,5 et 8 sur l’échelle de Mohs. Elle est donc légèrement plus dure que le quartz et suffisamment résistante aux rayures pour convenir à pratiquement tous les types de bijoux.
Elle reste toutefois moins dure que le spinelle, le rubis, le saphir et le diamant. Une utilisation quotidienne peut donc finir par produire de petites marques si la pierre est régulièrement exposée à des matériaux plus durs.
La densité typique se situe autour de 2,72, avec des variations approximatives de 2,68 à 2,80 selon la composition. L’incorporation d’éléments alcalins plus lourds dans les canaux de la structure peut notamment augmenter légèrement cette valeur.
Les indices de réfraction se situent généralement autour de 1,577 à 1,583. La biréfringence est faible, environ 0,005 à 0,009, et l’aigue-marine est optiquement uniaxe négative.
Le pléochroïsme peut être perceptible. Une pierre montre généralement un bleu plus fort dans une direction et une couleur beaucoup plus pâle, parfois bleu verdâtre ou presque incolore, dans une autre.
Cette propriété distingue notamment l’aigue-marine de certaines imitations en verre, qui sont normalement isotropes et ne présentent pas de véritable pléochroïsme.
L’éclat est vitreux. Une pierre propre et correctement facettée peut donc présenter une excellente brillance, même si son indice de réfraction reste nettement inférieur à celui du zircon ou du diamant.
Le clivage du béryl est imparfait à indistinct. Cette absence de clivage parfait représente un avantage important pour la joaillerie et contribue à sa bonne durabilité.
La fracture est principalement conchoïdale à irrégulière. Un choc suffisamment violent peut toutefois ébrécher une arête ou aggraver une fracture préexistante.
La pureté constitue l’une des caractéristiques remarquables de l’aigue-marine. Les pierres gemmes propres à l’œil sont relativement fréquentes, particulièrement en comparaison avec l’émeraude, ce qui permet aux lapidaires de produire de grandes gemmes transparentes.
Comment se forme l’aigue-marine?
L’aigue-marine se forme principalement dans des environnements granitiques évolués, particulièrement dans les pegmatites. Sa formation exige une concentration suffisante de béryllium, un élément relativement rare dans la croûte terrestre et généralement enrichi pendant les dernières étapes de cristallisation des magmas granitiques.
La présence de fer en concentrations appropriées permet ensuite au béryl de développer ses couleurs bleu-vert à bleues.
Formation dans les pegmatites granitiques
Lorsqu’un magma granitique refroidit, les minéraux les plus communs commencent à cristalliser et retirent progressivement du silicium, de l’aluminium, du potassium, du sodium et différents éléments du liquide.
Certains éléments comme le béryllium, le lithium, le bore et le césium s’intègrent moins facilement dans les premiers minéraux. Ils se concentrent donc progressivement dans les liquides résiduels.
Ces derniers liquides sont également riches en eau et autres constituants volatils. Leur présence favorise la diffusion des éléments et permet la croissance de cristaux exceptionnellement grands.
Le béryl peut alors se développer avec du quartz, du microcline, de l’albite, de la muscovite, de la tourmaline et différents minéraux accessoires.
Lorsque suffisamment de fer est incorporé dans sa structure, le cristal devient aigue-marine.
Cavités miarolitiques
Certaines pegmatites et certains granites contiennent des cavités ouvertes appelées poches miarolitiques.
Les cristaux qui poussent dans ces espaces disposent de suffisamment de place pour développer librement leurs faces naturelles.
C’est dans ce type d’environnement que peuvent se former les spectaculaires spécimens d’aigue-marine sur matrice recherchés par les collectionneurs.
Les montagnes d’Erongo, en Namibie, fournissent un excellent exemple : des aigue-marines bleu-vert peuvent y croître dans des poches de veines pegmatitiques avec du quartz, du feldspath, du topaze, de la fluorite et de la tourmaline.
Fluides hydrothermaux
Les dernières étapes d’un système pegmatitique peuvent devenir progressivement hydrothermales.
Des fluides chauds riches en éléments dissous circulent alors dans les fractures et cavités entourant l’intrusion.
Le béryl peut continuer à cristalliser dans ces conditions lorsque les concentrations en béryllium, aluminium et silice restent suffisantes.
La transition entre processus magmatique, pegmatitique et hydrothermal peut être progressive. Une aigue-marine naturelle peut donc enregistrer plusieurs étapes de croissance à l’intérieur d’un même cristal.
Dépôts secondaires
Une fois les pegmatites exposées par l’érosion, les cristaux peuvent être libérés de leur roche d’origine.
Grâce à une dureté de 7,5 à 8 et à une bonne résistance chimique, le béryl peut survivre au transport dans les rivières.
Des aigue-marines sont ainsi récupérées dans certains graviers alluviaux.
Le transport tend toutefois à arrondir les cristaux et peut éliminer leurs faces prismatiques d’origine. Une pierre brute provenant d’un dépôt secondaire peut donc ressembler davantage à un galet transparent qu’à un cristal hexagonal classique.
Où trouve-t-on l’aigue-marine dans le monde?
L’aigue-marine est principalement associée aux grands districts de pegmatites granitiques. Le Brésil demeure sa provenance commerciale la plus célèbre, tandis que le Pakistan, la Namibie, Madagascar, le Mozambique et le Nigeria produisent également des cristaux et des gemmes remarquables.
Brésil
Le Brésil constitue l’une des plus importantes sources historiques et modernes d’aigue-marine.
L’État du Minas Gerais possède d’immenses districts pegmatitiques où le béryl se développe avec le quartz, les feldspaths, les micas, la tourmaline et de nombreux minéraux rares.
Les cristaux peuvent atteindre des dimensions considérables tout en conservant des portions d’excellente transparence.
Le Brésil est également étroitement associé au nom commercial Santa Maria, provenant à l’origine d’une mine célèbre pour des aigue-marines d’un bleu particulièrement saturé.
Aujourd’hui, des expressions inspirées de cette appellation peuvent être employées dans le commerce pour décrire une couleur intense même lorsque la pierre ne provient pas de cette mine. Une couleur « Santa Maria » ne doit donc pas être considérée automatiquement comme une preuve de provenance.
Pakistan
Le nord du Pakistan produit certaines des aigue-marines de collection les plus spectaculaires.
Les hautes montagnes du Gilgit-Baltistan, notamment autour de Shigar, Skardu et des différentes vallées du Karakoram, contiennent de nombreuses pegmatites.
Les cristaux peuvent présenter un bleu très clair à bleu-vert et possèdent fréquemment une excellente transparence. Des spécimens allongés reposant sur une matrice blanche d’albite constituent certaines des associations les plus reconnaissables de la région.
Plusieurs exploitations se trouvent à très haute altitude, parfois à plus de 4 000 mètres, ce qui rend l’extraction particulièrement difficile.
Namibie
La région d’Erongo constitue une provenance majeure pour les spécimens de collection.
Les aigue-marines peuvent s’y développer dans des poches pegmatitiques associées au granite. Des cristaux transparents bleu-vert apparaissent avec le quartz, le feldspath, le topaze, la fluorite et parfois des aiguilles ou cristaux noirs de schorl.
La netteté des faces et la qualité des associations minérales peuvent rendre certains spécimens beaucoup plus précieux comme pièces de collection que comme simple matière brute destinée au facettage.
Madagascar
Madagascar possède de vastes terrains pegmatitiques capables de produire de nombreuses variétés de béryl.
Des aigue-marines relativement pâles à fortement bleues y sont connues, parfois sous forme de grands cristaux transparents.
Le pays produit également de la morganite, du béryl jaune, de la tourmaline, du quartz et différents minéraux rares associés aux pegmatites évoluées.
Les grandes dimensions disponibles permettent la taille de gemmes importantes ainsi que la conservation de beaux cristaux naturels.
Mozambique
Le Mozambique possède d’importants districts pegmatitiques, particulièrement dans le nord du pays.
L’aigue-marine peut y être associée à la tourmaline, au quartz, au feldspath et à différents minéraux riches en éléments rares.
Les couleurs vont généralement du bleu pâle au bleu-vert.
Certaines pierres sont suffisamment transparentes pour être facettées en grandes dimensions, tandis que les cristaux bien formés peuvent être conservés comme spécimens.
Nigeria
Le Nigeria possède de nombreuses pegmatites produisant du béryl gemme.
Les aigue-marines peuvent présenter des bleus relativement purs ou des couleurs davantage vert bleuté.
Comme au Brésil et dans plusieurs autres régions, le traitement thermique est couramment utilisé sur certains matériaux pour diminuer la composante verdâtre.
Le Nigeria produit également de la tourmaline, du topaze et différentes autres gemmes associées aux terrains granitiques évolués.
Afghanistan
L’Afghanistan possède des pegmatites gemmifères importantes, notamment dans le Nuristan et les régions montagneuses de l’est du pays.
L’aigue-marine peut s’y présenter sous forme de cristaux allongés et transparents associés à de l’albite, du quartz, de la tourmaline et différents micas.
Les meilleurs spécimens peuvent présenter des faces extrêmement nettes et une esthétique remarquable, ce qui leur donne une valeur importante auprès des collectionneurs de minéraux.
L’aigue-marine au Québec
L’aigue-marine naturelle est réellement documentée au Québec, même si la province ne constitue pas une grande source commerciale internationale de cette pierre.
Une occurrence historique particulièrement claire se trouve dans l’ancien canton de Robertson, dans le comté historique de Labelle, près du lac des Îles. Des travaux géologiques réalisés au XXe siècle y ont étudié des pegmatites granitiques contenant du béryl.
Un rapport géologique consacré à cette propriété indique que de gros cristaux de béryl furent découverts dans une pegmatite particulièrement grossière. Le béryl était décrit comme bleu verdâtre, de variété aigue-marine, mais relativement rare dans la pegmatite.
Seulement quelques cristaux furent découverts malgré des travaux de décapage et de dynamitage importants. Cette faible concentration explique pourquoi l’occurrence n’a pas évolué vers une importante exploitation commerciale d’aigue-marine.
Le même rapport souligne que les cristaux de béryl pouvaient atteindre des dimensions importantes. Le contexte correspond à un système pegmatitique granitique, exactement le type d’environnement dans lequel la majorité des grandes aigue-marines mondiales se développent.
Le Québec possède par ailleurs de nombreux autres indices et gisements de béryl, notamment dans des pegmatites de l’Abitibi, de l’Outaouais et de plusieurs terrains granitiques du Bouclier canadien.
Il faut toutefois distinguer soigneusement béryl et aigue-marine. Un cristal opaque vert, blanc ou jaunâtre de béryl n’est pas nécessairement une aigue-marine. Pour employer cette appellation, le matériau doit présenter la couleur bleu à bleu-vert caractéristique.
La présence de grandes pegmatites québécoises crée donc un contexte géologique favorable au béryl, mais seules certaines occurrences produisent réellement la variété aigue-marine.
Le Québec peut ainsi être considéré comme une provenance authentique mais secondaire d’aigue-marine. Les occurrences connues possèdent principalement un intérêt minéralogique et régional plutôt qu’une importance commerciale comparable aux grands districts du Brésil ou du Pakistan.
Une aigue-marine présentée comme québécoise possède davantage d’intérêt lorsqu’elle est accompagnée de sa localité précise. Cette information permet de distinguer un véritable spécimen régional d’une pierre simplement vendue ou taillée au Québec sans y avoir été extraite.
À quoi ressemble une aigue-marine naturelle?
Une aigue-marine naturelle brute se présente généralement sous forme de cristal prismatique à section hexagonale. Les cristaux peuvent être courts et épais, mais les formes longues et relativement minces sont particulièrement fréquentes dans les pegmatites.
La couleur naturelle se situe généralement entre le bleu très pâle et le bleu-vert. Une composante verte est normale et ne constitue absolument pas un signe de mauvaise identification.
Les aigue-marines d’un bleu pur observées en joaillerie peuvent avoir été chauffées afin d’éliminer cette composante. Une couleur bleu-vert naturelle peut donc être particulièrement intéressante pour un collectionneur cherchant un spécimen non modifié.
Les faces naturelles possèdent un éclat vitreux et peuvent montrer de fines stries verticales. Les terminaisons sont généralement relativement plates, surtout lorsqu’on les compare aux pointes pyramidales du quartz.
Le cristal peut être parfaitement transparent sur de grandes distances.
Cette caractéristique distingue l’aigue-marine de l’émeraude, qui contient généralement beaucoup plus de fractures et d’inclusions.
Les inclusions existent néanmoins.
Des tubes de croissance parallèles à l’axe du cristal sont relativement caractéristiques du béryl. Des inclusions fluides, fractures cicatrisées et cristaux d’albite, de muscovite, de tourmaline, de grenat, de zircon ou d’autres minéraux peuvent également être présents selon le gisement.
Certaines aigue-marines montrent un zonage de couleur. Une extrémité peut être légèrement plus bleue ou davantage verte que l’autre.
Les grands cristaux peuvent également présenter des zones transparentes suffisamment propres pour le facettage entourées de régions beaucoup plus fracturées ou laiteuses.
À l’état alluvial, la forme prismatique peut avoir presque entièrement disparu. Une aigue-marine roulée peut ressembler à un morceau de verre bleu pâle jusqu’à ce que ses propriétés gemmologiques soient étudiées.
Comment identifier une aigue-marine?
Une pierre bleu clair ne peut pas être identifiée comme aigue-marine uniquement d’après sa couleur. La topaze bleue, le zircon bleu, certains saphirs, l’apatite et le verre peuvent présenter une apparence similaire.
La combinaison de la densité, de l’indice de réfraction, de la biréfringence et du pléochroïsme permet toutefois une identification fiable.
Forme cristalline
Un cristal brut bien développé possède généralement une section hexagonale et des faces prismatiques relativement longues.
Les terminaisons souvent plates et les stries longitudinales correspondent bien à l’habitus classique du béryl.
Cette morphologie ne suffit pas à distinguer l’aigue-marine des autres variétés de béryl. La couleur devient alors nécessaire pour déterminer la variété.
Dureté
La dureté de 7,5 à 8 permet d’écarter plusieurs matériaux plus tendres.
L’apatite bleue, par exemple, possède une dureté de seulement 5 et se raye beaucoup plus facilement.
Un test de rayure reste destructif et ne devrait jamais être effectué sur un bijou ou un cristal de collection.
Densité
La densité se situe généralement autour de 2,72.
Cette valeur est nettement inférieure à celle de la topaze bleue, du zircon et du saphir.
Une mesure hydrostatique précise peut donc fournir une information extrêmement utile lorsqu’une pierre est libre.
La densité peut légèrement augmenter dans certains béryls riches en alcalins lourds, mais elle reste généralement dans une plage très différente de celle des principales gemmes bleues plus denses.
Indices de réfraction
Les indices d’environ 1,577 à 1,583 constituent l’un des meilleurs critères.
La topaze bleue se situe généralement autour de 1,61 à 1,64, tandis que le saphir bleu atteint environ 1,76 à 1,77.
Le zircon possède des indices beaucoup plus élevés.
Une simple mesure au réfractomètre permet donc souvent d’écarter rapidement la majorité des confusions.
Biréfringence
L’aigue-marine possède une faible biréfringence, généralement comprise entre 0,005 et 0,009.
Elle est optiquement uniaxe négative.
Ces propriétés permettent de la distinguer de la topaze, qui est biaxe, ainsi que du spinelle et du verre, qui sont normalement isotropes.
Pléochroïsme
Une aigue-marine montre généralement un pléochroïsme allant d’un bleu plus intense à une couleur très pâle ou bleu verdâtre.
Le bleu naturel classique est généralement le plus intense lorsque le cristal est observé perpendiculairement à son axe principal.
Ce comportement possède une importance particulière lorsqu’on cherche à distinguer l’aigue-marine du béryl Maxixe, dont le comportement directionnel de la couleur est différent.
Inclusions
Des tubes parallèles à l’axe principal du cristal peuvent fournir un indice caractéristique.
Des inclusions fluides et minérales sont également possibles.
Une aigue-marine très propre ne doit cependant pas être considérée comme synthétique uniquement parce qu’elle contient peu d’inclusions. Une excellente pureté est relativement normale dans cette variété.
Spectroscopie
La spectroscopie UV-visible permet d’étudier directement les absorptions liées au fer.
L’aigue-marine naturelle présente notamment des caractéristiques liées au Fe²⁺ et Fe³⁺ qui permettent de comprendre sa couleur.
Les béryls bleus de type Maxixe présentent un spectre très différent. Cette différence devient particulièrement importante puisque leur bleu peut être produit ou renforcé par irradiation et se révéler beaucoup moins stable.
Aigue-marine naturelle, synthétique et traitements
La majorité des aigue-marines vendues sur le marché sont des béryls naturels, mais le chauffage est extrêmement répandu. Des béryls synthétiques existent également et certains traitements par irradiation peuvent produire des bleus beaucoup plus foncés que ceux de l’aigue-marine classique.
Aigue-marine naturelle non chauffée
Une aigue-marine non chauffée conserve la couleur acquise pendant son histoire géologique.
Cette couleur est fréquemment bleu-vert plutôt que bleu pur. La composante verte ne constitue donc pas un défaut minéralogique et peut même fournir un indice sur l’absence de chauffage lorsqu’elle est accompagnée d’autres caractéristiques compatibles.
Il reste néanmoins difficile de déterminer avec certitude qu’une aigue-marine n’a jamais été chauffée. Le traitement peut ne laisser aucun signe évident dans certaines pierres.
L’origine naturelle du cristal et l’origine naturelle de sa couleur constituent ainsi deux questions différentes.
Chauffage
Le chauffage constitue le traitement le plus courant.
Les béryls bleu-vert ou jaune-vert peuvent être chauffés, souvent à quelques centaines de degrés Celsius, afin de réduire les absorptions responsables de la composante jaune.
Le résultat est généralement un bleu plus pur.
Le traitement est considéré comme stable dans les conditions normales d’utilisation. Il ne transforme pas le béryl en une autre espèce et n’affecte pas normalement sa durabilité lorsqu’il est réalisé correctement.
Le chauffage est tellement répandu qu’une couleur bleu pur ne permet pas de conclure qu’une pierre est naturellement bleue.
Une aigue-marine non chauffée d’excellente couleur possède surtout un intérêt supplémentaire lorsqu’elle est accompagnée d’éléments suffisamment solides pour appuyer cette affirmation.
Irradiation et béryl Maxixe
Une irradiation peut produire des couleurs bleues foncées dans certains béryls.
Le célèbre type Maxixe, nommé d’après une localité brésilienne, possède un mécanisme de coloration complètement différent de celui de l’aigue-marine classique.
Le bleu Maxixe peut être naturel dans certains cas ou induit artificiellement par irradiation.
Cette couleur est généralement beaucoup moins stable. Elle peut pâlir sous une lumière intense ou lorsqu’elle est exposée à la chaleur.
Le pléochroïsme fournit également un indice important. Dans l’aigue-marine classique, la couleur la plus forte est généralement observée perpendiculairement à l’axe c, tandis que le béryl Maxixe présente le comportement opposé.
Il ne faut donc pas assimiler automatiquement tout béryl bleu foncé à une aigue-marine fortement saturée.
Remplissage des fractures
Les aigue-marines sont souvent relativement propres, ce qui rend le remplissage de fractures beaucoup moins important commercialement que dans l’émeraude.
Certaines pierres fracturées peuvent néanmoins être remplies avec une huile ou une résine afin de rendre les fissures moins visibles.
Le traitement doit être pris en compte lors de l’entretien puisque la substance ajoutée peut être beaucoup moins résistante à la chaleur et aux solvants que le béryl lui-même.
Une pierre remplie ne devrait pas être nettoyée à la vapeur ou exposée à des produits chimiques agressifs.
Aigue-marine synthétique
Du béryl synthétique peut être produit en laboratoire, notamment par des procédés hydrothermaux.
Des cristaux bleus possédant la composition et la structure du béryl sont donc techniquement possibles.
Les grandes propriétés physiques peuvent être pratiquement identiques à celles d’une aigue-marine naturelle.
Des caractéristiques de croissance, certaines inclusions et des différences chimiques permettent néanmoins une séparation en laboratoire. Des recherches gemmologiques ont notamment documenté des signatures chimiques et spectroscopiques particulières de certaines aigue-marines synthétiques.
Le marché de l’aigue-marine synthétique reste toutefois beaucoup moins important que celui du rubis synthétique, du saphir synthétique ou du quartz synthétique.
Imitations
La topaze bleue constitue probablement l’une des principales pierres pouvant ressembler visuellement à l’aigue-marine dans les bijoux modernes.
Elle est beaucoup plus dense et possède des propriétés optiques différentes.
Le verre bleu peut également reproduire facilement une couleur aigue-marine. Les bulles, les lignes d’écoulement et son comportement isotrope permettent généralement de l’identifier.
Le spinelle synthétique bleu a historiquement été utilisé pour imiter plusieurs pierres bleues et peut lui aussi présenter une couleur rappelant l’aigue-marine.
Aigue-marine, topaze bleue, saphir bleu, zircon bleu ou apatite bleue?
Plusieurs gemmes bleu clair peuvent ressembler à l’aigue-marine lorsqu’elles sont facettées. Leur densité, leur dureté et leurs propriétés optiques permettent cependant de les distinguer avec une grande fiabilité.
| Propriété | Aigue-marine | Topaze bleue | Saphir bleu | Zircon bleu | Apatite bleue |
|---|---|---|---|---|---|
| Nature | Variété de béryl | Topaze | Corindon | Zircon | Apatite |
| Composition | Be₃Al₂Si₆O₁₈ | Al₂SiO₄(F,OH)₂ | Al₂O₃ | ZrSiO₄ | Ca₅(PO₄)₃(F,Cl,OH) |
| Couleur typique | Bleu pâle à bleu-vert | Bleu clair à bleu intense | Bleu pâle à bleu profond | Bleu à bleu-vert | Bleu à bleu-vert |
| Dureté Mohs | 7,5–8 | 8 | 9 | Environ 6,5–7,5 selon le type | 5 |
| Densité approximative | 2,72 | 3,4–3,6 | 4,00 | Environ 3,9–4,7 | Environ 3,1–3,2 |
| Indices de réfraction | 1,577–1,583 | Environ 1,61–1,64 | Environ 1,762–1,770 | Généralement très élevés, jusqu’à environ 1,98 selon le type | Environ 1,63–1,65 |
| Biréfringence | 0,005–0,009 | Faible | Environ 0,008–0,010 | Très forte dans le zircon de type élevé | Faible |
| Clivage | Imparfait à indistinct | Parfait basal | Aucun véritable | Indistinct | Imparfait |
| Principal critère | Faible densité et RI du béryl | Beaucoup plus dense, clivage parfait | Dureté 9 et RI élevé | Forte densité et double réfraction | Nettement plus tendre |
La topaze bleue est extrêmement commune et peut présenter une couleur pratiquement identique à celle d’une aigue-marine chauffée.
Elle est toutefois nettement plus dense. Une pierre de mêmes dimensions semblera sensiblement plus lourde, et son clivage basal parfait constitue une différence structurelle importante.
Le saphir bleu possède généralement une saturation plus importante, mais certaines pierres pâles peuvent rappeler l’aigue-marine.
Sa dureté de 9, sa densité proche de 4 et ses indices de réfraction supérieurs à 1,76 permettent une identification immédiate avec des instruments gemmologiques.
Le zircon bleu peut montrer une couleur bleu-vert extrêmement attrayante.
Son indice de réfraction et sa dispersion sont beaucoup plus élevés. Dans les zircons de type élevé, la forte biréfringence peut provoquer un dédoublement très visible des arêtes du pavillon lorsqu’on observe la pierre à la loupe.
L’apatite bleue constitue une comparaison particulièrement intéressante pour les bleus tropicaux et bleu-vert.
Elle possède cependant une dureté de seulement 5, ce qui la rend beaucoup plus sensible aux rayures. Sa densité et ses indices de réfraction sont également supérieurs à ceux de l’aigue-marine.
Qualité, rareté et valeur de l’aigue-marine
L’aigue-marine est disponible dans des dimensions beaucoup plus importantes que plusieurs autres grandes gemmes de couleur. La valeur dépend donc davantage de la couleur, de la transparence, de la qualité de la taille et de la combinaison générale des caractéristiques que du poids seul.
Il n’existe aucun système gemmologique universel dans lequel toutes les aigue-marines seraient officiellement classées A, AA ou AAA. Ces appellations sont créées par des vendeurs et peuvent représenter des niveaux de qualité différents d’une entreprise à l’autre.
Couleur
La couleur constitue généralement le facteur le plus important.
Les bleus relativement saturés sont traditionnellement davantage recherchés que les pierres presque incolores.
Une légère composante verte reste naturelle et peut produire une très belle apparence, mais le marché moderne privilégie souvent un bleu plus pur.
Les pierres très pâles sont extrêmement fréquentes.
Une aigue-marine montrant un bleu évident même dans de petites dimensions devient donc plus intéressante.
La couleur tend également à apparaître plus intense dans les grosses pierres. Une aigue-marine de 20 carats peut révéler un bleu qui serait beaucoup moins perceptible dans une pierre de 0,5 carat taillée dans le même matériau.
Couleurs dites Santa Maria
L’expression Santa Maria est associée à des aigue-marines présentant une couleur bleue particulièrement saturée.
Le nom vient historiquement d’une mine brésilienne, mais son utilisation commerciale s’est élargie et peut aujourd’hui décrire une apparence plutôt qu’une provenance précise.
Des appellations comme « Santa Maria Africana » ont également été employées pour certaines pierres africaines d’une couleur comparable.
Ces noms ne constituent pas des grades gemmologiques universels.
Une aigue-marine doit donc être évaluée directement selon sa couleur plutôt que simplement selon l’expression commerciale utilisée sur son étiquette.
Pureté
L’aigue-marine est généralement beaucoup plus propre que l’émeraude.
Des gemmes parfaitement propres à l’œil sont courantes, même dans des dimensions relativement importantes.
Pour cette raison, des inclusions visibles peuvent réduire davantage la qualité d’une aigue-marine facettée que dans une émeraude où un jardin naturel est normalement attendu.
Certaines inclusions deviennent néanmoins intéressantes pour les collectionneurs.
Des cristaux naturels sur matrice ou des pierres contenant des tubes, inclusions minérales ou structures inhabituelles peuvent avoir une valeur minéralogique indépendante des critères utilisés pour les gemmes parfaitement transparentes.
Taille
La bonne transparence et les grands cristaux permettent une grande liberté de taille.
Les formes rectangulaires, émeraude et baguette sont fréquentes parce qu’elles s’adaptent bien aux cristaux prismatiques allongés.
Les ovales, coussins, poires et tailles fantaisie sont également courants.
Une pierre trop plate peut présenter une fenêtre transparente au centre. Une pierre excessivement profonde peut conserver inutilement du poids tout en réduisant sa luminosité.
La qualité de la taille devient donc particulièrement importante dans une gemme relativement claire où les défauts de proportions sont facilement visibles.
Dimensions
Les grands cristaux constituent l’une des signatures de l’aigue-marine.
Il est possible d’obtenir des pierres facettées de plusieurs dizaines de carats sans atteindre immédiatement une rareté exceptionnelle.
La valeur par carat n’augmente donc pas aussi rapidement avec le poids que pour le rubis, le saphir fin ou l’émeraude.
Les très grandes gemmes possédant simultanément un bleu fortement saturé et une excellente transparence deviennent néanmoins beaucoup plus rares.
La difficulté consiste moins à trouver un grand morceau de béryl qu’à trouver une grande masse présentant une couleur réellement remarquable.
Chauffage
Le chauffage est largement accepté dans le commerce lorsqu’il est correctement déclaré.
Il permet principalement de transformer un bleu-vert en bleu plus pur et produit généralement une couleur stable.
Une pierre non chauffée présentant naturellement une couleur bleue exceptionnelle peut posséder un intérêt supplémentaire pour certains collectionneurs.
Il faut cependant éviter d’affirmer qu’une aigue-marine est non chauffée uniquement parce qu’aucun traitement n’est visible à l’œil. Dans plusieurs cas, la détection du chauffage peut être difficile.
Provenance
La provenance possède généralement beaucoup moins d’influence sur la valeur de l’aigue-marine que sur celle du rubis, du saphir ou de l’émeraude.
Une excellente pierre reste avant tout évaluée selon sa couleur et sa qualité.
Une aigue-marine provenant d’une mine célèbre n’est pas automatiquement supérieure à une pierre d’une provenance moins connue. Le GIA indique d’ailleurs que l’origine géographique n’est pas considérée comme un facteur majeur de valeur pour l’aigue-marine.
Pour les cristaux de collection, la situation est différente. Une provenance précise du Pakistan, de Namibie, du Brésil ou d’une rare localité québécoise peut ajouter un intérêt scientifique et historique considérable.
Utilisation en joaillerie et entretien
Avec une dureté de 7,5 à 8, une bonne ténacité et aucun clivage parfait, l’aigue-marine est très bien adaptée à la joaillerie. Elle peut être utilisée dans les bagues, pendentifs, bracelets, boucles d’oreilles, colliers, broches et pratiquement tous les autres types de bijoux.
Les pierres transparentes sont généralement facettées.
La forme naturelle allongée des cristaux favorise les tailles rectangulaires et émeraude, mais les ovales, coussins, poires et rondes sont également très fréquents.
Les grandes dimensions disponibles permettent des créations particulièrement imposantes. Une aigue-marine de plusieurs dizaines de carats peut conserver une excellente transparence sans atteindre les prix extrêmes associés aux mêmes dimensions dans certaines gemmes plus rares.
Le pléochroïsme doit être pris en compte pendant la taille.
Le lapidaire cherche généralement à orienter la pierre de manière à faire ressortir la direction présentant le bleu le plus intense. Une mauvaise orientation peut donner une gemme inutilement pâle.
La dureté élevée offre une bonne résistance aux rayures, mais la pierre n’est pas indestructible.
Un choc important peut ébrécher une arête ou provoquer une fracture, particulièrement si des inclusions ou fissures internes sont déjà présentes.
Une monture protégeant correctement les angles reste préférable pour une bague portée quotidiennement.
L’eau tiède et un savon doux constituent la méthode de nettoyage la plus sûre. Une brosse souple permet d’enlever les résidus accumulés derrière la pierre et autour de la monture.
Les ultrasons peuvent convenir à de nombreuses aigue-marines saines et non remplies, mais ils devraient être évités lorsqu’une pierre possède des fractures importantes ou un traitement de remplissage.
La vapeur et les fortes variations de température ne sont pas nécessaires. Une chaleur excessive peut affecter certaines inclusions et provoquer un choc thermique dans une pierre déjà fracturée.
Une aigue-marine remplie de résine ou d’une autre substance doit être nettoyée exclusivement avec des méthodes douces.
Les solvants et températures élevées pourraient modifier le remplissage même si le béryl lui-même demeure stable.
Les béryls bleus de type Maxixe demandent une précaution différente. Leur couleur produite par irradiation peut pâlir à la lumière ou à la chaleur et ne possède donc pas la stabilité du bleu classique de l’aigue-marine.
Pour le rangement, l’aigue-marine doit être séparée des pierres plus dures comme le spinelle, le saphir, le rubis et le diamant, qui peuvent rayer son poli. Elle peut elle-même rayer le quartz, les feldspaths, l’opale et plusieurs pierres plus tendres.
Une pochette individuelle ou une boîte compartimentée protège donc simultanément l’aigue-marine et les bijoux qui l’entourent.
L’aigue-marine réunit ainsi plusieurs qualités rarement présentes simultanément dans une même gemme : une belle transparence, de grands cristaux, une dureté élevée et une couleur directement liée aux traces de fer contenues dans le béryl. Du bleu-vert naturel des cristaux bruts au bleu plus pur recherché en joaillerie, elle illustre particulièrement bien l’influence que quelques éléments traces peuvent exercer sur l’apparence d’un minéral presque incolore.
