Saphir blanc : le guide de référence
Partager cet article

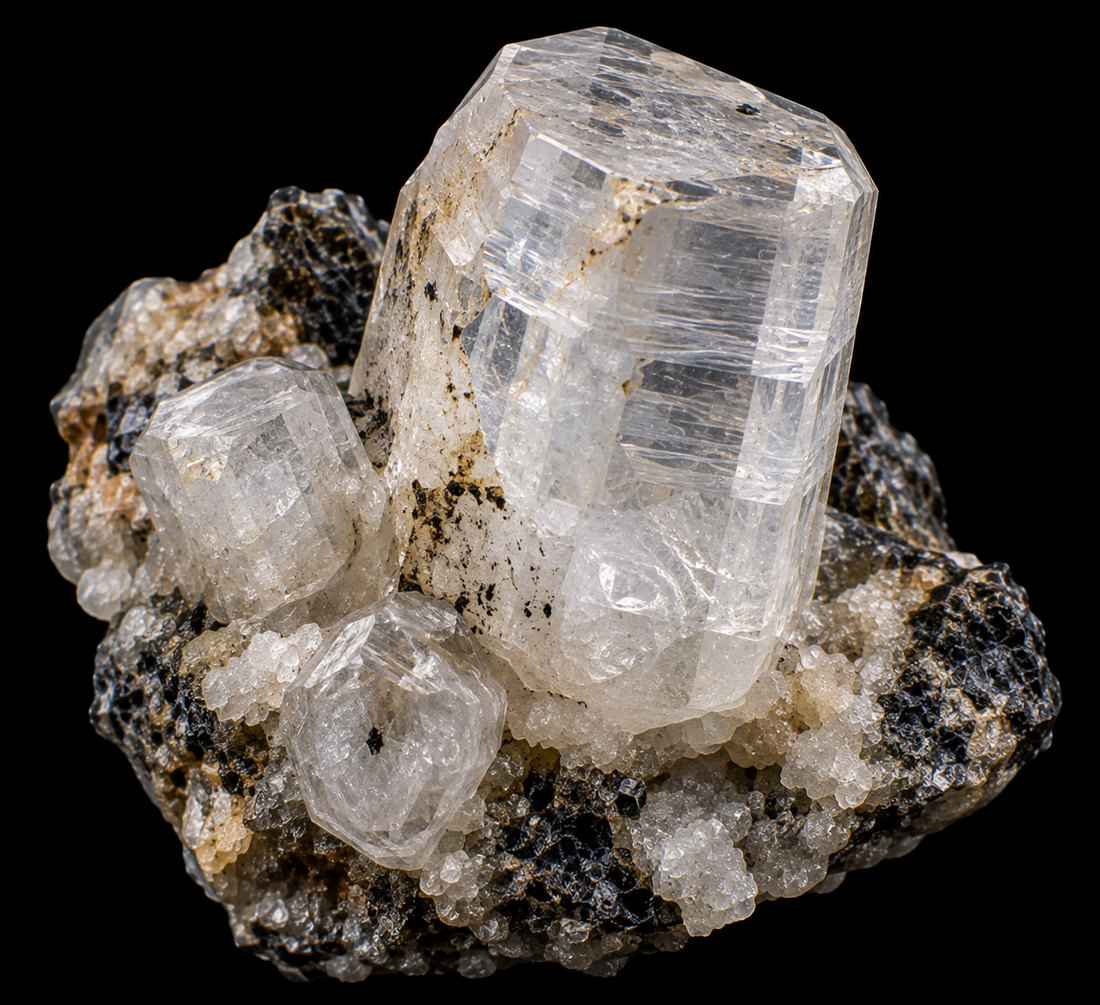

Le saphir blanc est une variété incolore ou presque incolore du corindon, une espèce minérale de formule chimique Al₂O₃. Malgré son nom, un saphir blanc parfaitement pur n’est pas réellement blanc : il est transparent et incolore. Le terme « saphir blanc » est principalement utilisé dans le commerce de la joaillerie pour désigner le saphir incolore.
Sa transparence provient de l’absence, ou de la très faible concentration, des éléments traces responsables des autres couleurs du corindon. Le fer et le titane peuvent produire le bleu, le chrome le rose ou le rouge, tandis que d’autres éléments et défauts cristallins sont responsables des couleurs jaunes, vertes ou violettes. Lorsque ces chromophores sont absents ou présents en quantité insuffisante pour produire une couleur visible, le corindon reste incolore.
Grâce à sa dureté de 9 sur l’échelle de Mohs, le saphir blanc est parfois utilisé comme alternative naturelle au diamant. Il possède cependant beaucoup moins de dispersion et de brillance que le diamant : son apparence est généralement plus douce et moins « scintillante », même lorsqu’il est parfaitement transparent et bien taillé.
Le saphir blanc en bref
| Propriété | Donnée |
|---|---|
| Nom | Saphir blanc |
| Nom gemmologique plus précis | Saphir incolore ou presque incolore |
| Espèce minérale | Corindon |
| Formule chimique | Al₂O₃ |
| Classe minérale | Oxydes |
| Système cristallin | Trigonal |
| Couleur | Incolore à presque incolore |
| Nuances secondaires possibles | Gris, jaune, brun ou bleu très pâle |
| Dureté | 9 sur l’échelle de Mohs |
| Densité | Environ 4,00 |
| Indice de réfraction | Environ 1,762 à 1,770 |
| Biréfringence | Environ 0,008 à 0,010 |
| Caractère optique | Uniaxe |
| Éclat | Vitreux |
| Transparence | Transparent à translucide |
| Clivage | Aucun clivage véritable |
| Cause de l’absence de couleur | Très faible concentration de chromophores |
| Principale provenance historique | Sri Lanka |
| Présence au Québec | Oui, notamment au réservoir Cabonga |
Les propriétés fondamentales du saphir blanc sont celles du corindon : une dureté de 9, une densité d’environ 4,00, un indice de réfraction de 1,762 à 1,770 et une biréfringence de 0,008 à 0,010.
Qu’est-ce qu’un saphir blanc?
Le saphir blanc est un corindon naturel incolore ou presque incolore. Il appartient exactement à la même espèce minérale que le saphir bleu, le saphir rose, le saphir jaune et le rubis.
L’expression « saphir blanc » est couramment employée en bijouterie, mais « saphir incolore » constitue une description plus précise de son apparence. Le GIA souligne d’ailleurs que le corindon parfaitement incolore est assez rare et que de nombreux saphirs commercialisés comme incolores présentent en réalité une très légère nuance grise, jaune, brune ou bleue.
Cette absence de couleur distingue le saphir blanc des autres variétés de corindon. Un cristal contenant suffisamment de fer et de titane peut devenir bleu, tandis que le chrome peut produire du rose ou du rouge. Le saphir blanc contient généralement beaucoup moins de ces éléments colorants ou les contient sous des formes qui n’entraînent pas une absorption visible importante.
Il ne faut pas non plus confondre un saphir blanc transparent avec un corindon blanc opaque. Un cristal peut sembler blanc en raison de nombreuses inclusions, de fractures ou de la diffusion de la lumière tout en n’étant pas réellement incolore et transparent.
Pourquoi le saphir blanc est-il incolore?
La réponse se trouve directement dans la composition du corindon. À l’état chimiquement pur, Al₂O₃ est naturellement incolore parce que les ions aluminium Al³⁺ et oxygène O²⁻ constituant sa structure n’absorbent pratiquement pas la lumière dans la région visible du spectre.
Les couleurs observées dans les autres saphirs apparaissent lorsque certains éléments traces ou défauts électroniques modifient cette transmission de la lumière. Le saphir blanc correspond donc à une situation dans laquelle ces mécanismes colorants sont absents ou suffisamment faibles pour ne produire qu’une nuance presque imperceptible.
L’absence de chromophores importants
Le corindon est une gemme dite allochromatique : sa composition fondamentale ne contient pas elle-même les éléments responsables de ses différentes couleurs.
Le chrome Cr³⁺ peut produire du rose et du rouge. Le couple Fe²⁺-Ti⁴⁺ est particulièrement important dans le bleu. Fe³⁺, V³⁺ et différents défauts cristallins peuvent quant à eux participer à la production du jaune, du violet ou d’autres couleurs.
Dans un saphir réellement incolore, aucun de ces mécanismes n’est suffisamment puissant pour colorer visiblement la pierre.
Incolore ne signifie pas chimiquement parfaitement pur
Un saphir blanc naturel contient généralement malgré tout des éléments traces. Des analyses de saphirs incolores naturels ont notamment révélé du fer, du titane, du calcium et du gallium à faibles concentrations.
Ces concentrations sont simplement insuffisantes, ou présentes sous des configurations chimiques inappropriées, pour produire une couleur intense.
C’est d’ailleurs cette chimie résiduelle qui permet parfois aux laboratoires de différencier un saphir blanc naturel d’un corindon synthétique extrêmement pur.
Composition chimique et structure cristalline
La formule chimique idéale du saphir blanc est Al₂O₃, soit de l’oxyde d’aluminium. Comme tous les saphirs et tous les rubis, il appartient à l’espèce minérale du corindon.
Les ions aluminium et oxygène sont organisés dans une structure cristalline appartenant au système trigonal. Cette organisation explique plusieurs propriétés importantes du saphir, notamment sa dureté élevée, sa biréfringence et son caractère optique uniaxe.
Un cristal naturel contient généralement de faibles concentrations d’éléments comme le fer, le titane, le gallium, le magnésium, le chrome ou le silicium. Dans un saphir blanc, ces éléments sont présents en quantités ou dans des configurations qui ne produisent pas de couleur visible importante.
Le corindon naturel peut former des cristaux tabulaires, prismatiques, bipyramidaux ou en tonnelet selon son environnement de croissance.
Sa structure trigonal le rend anisotrope. La lumière ne se propage donc pas exactement de la même façon dans toutes les directions du cristal, ce qui produit une légère biréfringence.
Cette propriété devient utile pour distinguer le saphir blanc de certaines gemmes incolores appartenant au système cubique, notamment le diamant et la zircone cubique, qui sont normalement isotropes.
Propriétés physiques et optiques
Le saphir blanc possède une dureté de 9 sur l’échelle de Mohs. Cette dureté exceptionnelle le rend extrêmement résistant aux rayures et explique pourquoi il peut être utilisé dans des bagues portées quotidiennement.
Sa densité est généralement proche de 4,00. Son indice de réfraction se situe entre environ 1,762 et 1,770, tandis que sa biréfringence atteint environ 0,008 à 0,010.
Son éclat est vitreux et une pierre transparente peut présenter une belle brillance lorsqu’elle est correctement facettée. Cette brillance reste toutefois nettement différente de celle du diamant.
Le diamant possède un indice de réfraction beaucoup plus élevé et une dispersion nettement supérieure. Il renvoie donc davantage de lumière et produit beaucoup plus facilement les éclats colorés appelés « feu ». Le GIA souligne que le saphir incolore est durable, mais qu’il est beaucoup moins brillant et moins ardent qu’un diamant.
Le corindon ne possède pas de véritable clivage. Il peut toutefois présenter des plans de séparation et reste susceptible de se fracturer sous l’effet d’un choc suffisamment violent.
Cette combinaison de dureté, de ténacité et de stabilité fait néanmoins du saphir blanc l’une des gemmes incolores naturelles les plus résistantes utilisées en joaillerie.
Comment se forme le saphir blanc?
Le saphir blanc se forme dans les mêmes grands environnements géologiques que les autres variétés de corindon. Sa particularité ne réside pas dans un processus géologique entièrement différent, mais plutôt dans la faible quantité de chromophores incorporés pendant sa croissance.
Le corindon nécessite généralement un environnement riche en aluminium et relativement pauvre en silice disponible. Lorsque trop de silice est présente, l’aluminium participe davantage à la formation d’aluminosilicates qu’à celle du corindon.
Formation dans les terrains métamorphiques
Le corindon peut se développer pendant le métamorphisme de différentes roches riches en aluminium.
Il est notamment connu dans des marbres, des gneiss et certaines autres roches métamorphiques. Sous l’effet de températures et de pressions élevées, les minéraux préexistants réagissent et peuvent produire de nouveaux cristaux de corindon lorsque la composition chimique locale est favorable.
Si suffisamment peu de fer, titane, chrome ou autres chromophores sont incorporés pendant cette croissance, le cristal peut rester incolore ou presque incolore.
Formation dans les roches magmatiques pauvres en silice
Le corindon peut également apparaître dans certaines roches ignées déficientes en silice, notamment les syénites à néphéline. Cette association est particulièrement importante au Québec, où du corindon et des saphirs sont présents dans ce type de roche au réservoir Cabonga.
Les conditions chimiques de ces magmas ou pegmatites permettent à l’aluminium de cristalliser sous forme de corindon plutôt que d’être entièrement incorporé à des minéraux riches en silice.
Dépôts secondaires
Une fois les cristaux libérés de leur roche par l’érosion, leur grande dureté leur permet de résister efficacement à l’altération et au transport.
Ils peuvent alors s’accumuler dans des sables et des graviers alluviaux avec d’autres minéraux lourds et résistants.
Le Sri Lanka constitue l’un des meilleurs exemples de ce phénomène. Une grande partie de ses pierres gemmes est récupérée dans des dépôts secondaires où les cristaux se sont concentrés après l’érosion d’anciens terrains métamorphiques.
Où trouve-t-on le saphir blanc dans le monde?
Le saphir blanc naturel peut apparaître dans différentes régions productrices de corindon, mais le Sri Lanka constitue historiquement sa provenance la plus importante. Le GIA le décrit comme la principale source traditionnelle du saphir incolore naturel.
D’autres régions productrices de saphirs peuvent également fournir du matériau incolore ou presque incolore, puisque pratiquement tout environnement capable de produire du corindon peut théoriquement produire des cristaux suffisamment pauvres en chromophores pour rester sans couleur visible.
Sri Lanka
Le Sri Lanka est la provenance classique du saphir blanc naturel. Ses anciens terrains métamorphiques et ses vastes dépôts gemmifères produisent une extraordinaire diversité de corindons.
Les saphirs y sont généralement récupérés dans des graviers secondaires après avoir été libérés de leurs roches d’origine par l’érosion.
Le GIA indique que le Sri Lanka a longtemps été, et demeure, la principale source de saphirs naturellement incolores.
Les pierres peuvent être parfaitement transparentes, mais beaucoup présentent une très légère nuance bleue, jaune, grise ou brune qui devient particulièrement visible lorsqu’on les compare directement avec un matériau réellement incolore.
Madagascar
Madagascar est aujourd’hui l’une des principales régions productrices de saphirs de nombreuses couleurs. Ses gisements ont fourni depuis les années 1990 une immense variété de corindons bleus et de couleurs fantaisie.
Du corindon très pâle ou pratiquement incolore peut également être rencontré dans ces productions. La région d’Ilakaka-Sakaraha possède notamment des dépôts alluviaux contenant une grande diversité de saphirs issus des terrains métamorphiques environnants.
Le saphir blanc y représente cependant une partie beaucoup moins emblématique de la production que les saphirs bleus, roses, jaunes ou violets.
Myanmar
Le Myanmar produit lui aussi une grande diversité de corindons dans ses célèbres districts gemmifères.
Les gisements de Mogok sont surtout connus pour les rubis et certains saphirs de couleur, mais des corindons très pâles ou pratiquement incolores peuvent également se former lorsque leur concentration en éléments colorants est faible.
Comme pour les autres provenances, l’absence de couleur n’est pas liée à une espèce particulière de corindon, mais simplement à une composition extrêmement pauvre en chromophores actifs.
Tanzanie
La Tanzanie possède plusieurs importantes régions productrices de rubis et de saphirs. Les couleurs rencontrées varient considérablement selon la géologie locale et la composition chimique des cristaux.
Du corindon pâle ou pratiquement incolore peut apparaître parallèlement aux variétés colorées.
Le Sri Lanka demeure néanmoins beaucoup plus étroitement associé au saphir blanc sur le marché international et dans la littérature gemmologique.
Le saphir blanc au Québec
Le saphir blanc est bien documenté au Québec, notamment au réservoir Cabonga, dans le secteur du Réservoir-Dozois en Abitibi-Témiscamingue.
Le corindon constitue un composant important de certaines syénites néphéliniques de Cabonga. Des cristaux de corindon blanc, brun et gris y sont documentés, tandis que la variété saphir apparaît dans plusieurs affleurements sous des couleurs blanche, jaune et bleue.
Les saphirs les plus intéressants proviennent notamment d’une syénite néphélinique pegmatitique formant des amas entourés de marbre cristallin. Les cristaux peuvent présenter des formes bipyramidales, tabulaires ou rhomboédriques.
Les grains peuvent être optiquement transparents lorsqu’ils sont observés en préparation minéralogique, mais les cristaux visibles à l’œil sont généralement seulement translucides. Le saphir est également décrit comme très rare à l’échelle du site.
Le Québec possède donc une occurrence confirmée de saphir blanc naturel. Cabonga demeure cependant avant tout une localité minéralogique et non une source commerciale internationale de saphirs blancs facettables comparable au Sri Lanka.
À quoi ressemble un saphir blanc naturel?
Un saphir blanc naturel de qualité gemme peut être presque parfaitement transparent et pratiquement dépourvu de couleur. Lorsqu’il est facetté, il ressemble à première vue à plusieurs autres gemmes incolores.
Un véritable matériau parfaitement incolore reste cependant assez rare. Beaucoup de pierres présentent une légère composante grise, jaune, brune ou bleutée, parfois suffisamment faible pour n’être évidente que lorsqu’elles sont observées sur un fond blanc ou comparées à une autre gemme.
Le saphir blanc possède également une brillance moins intense que celle du diamant ou de la moissanite. À dimensions comparables, son apparence est souvent plus douce, avec moins d’éclats colorés.
À l’état brut, un cristal naturel n’a évidemment pas l’apparence brillante d’une pierre taillée. Il peut être transparent, translucide ou présenter différentes faces cristallines, zones de croissance et inclusions.
Certaines pierres contiennent des aiguilles de rutile, des cristaux minéraux, des fractures cicatrisées ou d’autres inclusions caractéristiques du corindon naturel.
Après facettage, une pierre bien proportionnée doit réfléchir la lumière uniformément sur sa surface. Une mauvaise taille peut produire une grande fenêtre transparente au centre ou des zones d’extinction qui rendent la pierre terne.
Comment identifier un saphir blanc?
Identifier un saphir blanc est plus complexe qu’il n’y paraît. De nombreuses gemmes naturelles et synthétiques sont incolores, notamment le diamant, le zircon, la topaze, le quartz, la moissanite et la zircone cubique.
La couleur ne fournit donc pratiquement aucune information utile. L’identification repose sur les propriétés optiques, physiques et chimiques de la pierre.
Indice de réfraction
Le saphir possède un indice de réfraction compris entre environ 1,762 et 1,770.
Cette plage permet de le distinguer rapidement de nombreuses pierres incolores. Le diamant possède un indice nettement plus élevé, tout comme la moissanite et la zircone cubique.
Le quartz et certaines autres gemmes possèdent au contraire des indices sensiblement plus faibles.
Biréfringence et caractère optique
Le saphir appartient au système trigonal et présente une biréfringence d’environ 0,008 à 0,010.
Le diamant et la zircone cubique appartiennent au système cubique et sont normalement isotropes. Cette différence permet donc de les séparer à l’aide d’instruments gemmologiques.
La moissanite possède elle aussi une biréfringence, mais beaucoup plus importante, ce qui peut notamment provoquer un dédoublement visible de certaines arêtes de facettes selon l’orientation.
Microscopie et inclusions
Un saphir naturel peut contenir des aiguilles, des cristaux minéraux, des zones de croissance, des inclusions fluides ou des fractures cicatrisées.
Ces caractéristiques peuvent permettre de confirmer une origine naturelle lorsqu’elles sont suffisamment diagnostiques.
Les saphirs synthétiques peuvent quant à eux présenter différentes caractéristiques liées à leur méthode de croissance, notamment des structures courbes dans certains matériaux obtenus par fusion à la flamme.
Une pierre parfaitement propre n’est toutefois pas automatiquement synthétique. Certains saphirs blancs naturels possèdent très peu d’inclusions visibles.
Transparence aux ultraviolets courts et analyse chimique
Le saphir blanc constitue un cas particulièrement intéressant parce qu’un matériau naturel très propre peut ressembler extrêmement fortement à un saphir synthétique.
Des recherches du GIA ont montré que les saphirs incolores naturels contiennent généralement davantage d’éléments traces comme le fer, le titane, le calcium et le gallium que certains synthétiques. Ces éléments réduisent notamment leur transparence aux ultraviolets de courte longueur d’onde.
Les laboratoires peuvent donc combiner l’analyse chimique, la spectroscopie UV-visible et l’examen microscopique pour déterminer l’origine d’une pierre lorsqu’un diagnostic visuel n’est pas suffisant.
Saphir blanc naturel, synthétique et traitements
Un saphir blanc naturel s’est formé par des processus géologiques. Un saphir synthétique est également constitué de corindon Al₂O₃ et possède essentiellement les mêmes propriétés physiques et optiques, mais son cristal a été fabriqué en laboratoire.
Le corindon synthétique incolore est produit en très grandes quantités pour des applications industrielles et gemmologiques. Le GIA souligne depuis longtemps l’importance de pouvoir différencier ce matériau du saphir incolore naturel, particulièrement lorsque les pierres sont très propres.
Saphir synthétique
La fusion à la flamme, également appelée procédé Verneuil, constitue l’une des méthodes historiques les plus utilisées pour fabriquer du saphir synthétique.
L’alumine est fondue puis recristallisée afin de produire une masse de corindon. En l’absence d’éléments colorants ajoutés, le matériau obtenu peut être parfaitement incolore.
D’autres méthodes, notamment le procédé Czochralski, permettent également de produire du saphir synthétique de grande pureté.
Les propriétés fondamentales restent celles du corindon : dureté 9, indice de réfraction voisin de celui du saphir naturel et même structure cristalline. La distinction repose donc sur les caractéristiques de croissance, les inclusions et la chimie du matériau.
Chauffage
Le chauffage peut profondément modifier certains saphirs, mais son effet dépend des éléments traces présents dans le cristal.
Un saphir presque incolore contenant suffisamment de fer et de titane peut, dans certaines conditions, être transformé en une pierre bleue ou jaune. Des expériences menées sur les saphirs pâles et presque incolores de Rock Creek au Montana ont ainsi permis de transformer une proportion importante du matériau en saphirs colorés par traitement thermique.
À l’inverse, si les éléments nécessaires à la coloration sont absents, le chauffage ne peut pas simplement créer une couleur à partir de rien.
Le saphir blanc peut donc parfois représenter le matériau de départ d’un saphir ultérieurement coloré par traitement.
Diffusion
La diffusion permet d’introduire des éléments colorants à proximité de la surface d’un saphir sous l’effet de températures très élevées.
Historiquement, du saphir incolore ou très pâle a notamment servi de matériau de départ pour produire artificiellement une couche bleue par diffusion. Dans certains traitements, la couleur est concentrée près de la surface et peut être partiellement ou complètement retirée lors d’une retaille importante.
Une pierre ainsi transformée reste du corindon naturel si le matériau original était naturel, mais sa couleur n’est plus entièrement d’origine géologique.
Fracturation et teinture
Le saphir synthétique incolore peut également subir des traitements beaucoup plus inhabituels.
En 2025, le laboratoire du GIA a notamment documenté un saphir synthétique incolore ayant été chauffé puis brutalement refroidi afin de créer un réseau de fractures. Un colorant avait ensuite pénétré ces fissures pour modifier artificiellement son apparence.
Ce type de traitement n’est pas représentatif du saphir blanc naturel courant, mais il illustre pourquoi l’analyse gemmologique devient importante lorsqu’une pierre présente une apparence inhabituelle.
Saphir blanc, diamant, moissanite, zircone cubique ou zircon incolore?
Le saphir blanc est fréquemment comparé au diamant parce que les deux pierres peuvent être transparentes et pratiquement incolores. Leurs propriétés optiques restent pourtant très différentes.
| Propriété | Saphir blanc | Diamant | Moissanite | Zircone cubique | Zircon incolore |
|---|---|---|---|---|---|
| Composition | Al₂O₃ | C | SiC | ZrO₂ | ZrSiO₄ |
| Origine possible | Naturelle ou synthétique | Naturelle ou synthétique | Principalement synthétique en joaillerie | Synthétique | Naturelle |
| Système cristallin | Trigonal | Cubique | Hexagonal | Cubique | Tétragonal |
| Dureté Mohs | 9 | 10 | Environ 9,25 | Environ 8–8,5 | Environ 6–7,5 |
| Indice de réfraction | 1,762–1,770 | Environ 2,42 | Environ 2,65–2,69 | Environ 2,15–2,18 | Environ 1,81–2,02 |
| Biréfringence | Présente | Aucune | Forte | Aucune | Présente |
| Densité approximative | 4,00 | 3,52 | 3,2 | 5,6 | Environ 3,9–4,7 |
| Brillance et feu | Modérés | Très élevés | Très élevés | Élevés | Élevés |
| Principale distinction | RI plus faible et dureté 9 | Dureté et brillance maximales | Forte biréfringence | Très forte densité | Plus tendre et fortement biréfringent |
Le diamant possède beaucoup plus de brillance et de dispersion que le saphir blanc. Même un très beau saphir incolore paraît donc généralement moins éclatant lorsqu’il est comparé directement à un diamant de taille similaire.
La moissanite produit également beaucoup plus de feu et possède une forte biréfringence. Elle peut montrer un dédoublement de certaines facettes lorsqu’elle est observée dans la bonne direction.
La zircone cubique est beaucoup plus dense et possède un indice de réfraction supérieur à celui du saphir. Elle est également moins dure.
Le zircon incolore est une gemme naturelle qui peut présenter une brillance importante, mais sa dureté est nettement inférieure et sa forte biréfringence permet généralement de le différencier du saphir.
Qualité, rareté et valeur du saphir blanc
La valeur d’un saphir blanc dépend principalement de son absence de couleur, de sa transparence, de ses inclusions, de sa taille, de son poids et de son caractère naturel ou synthétique.
Le saphir parfaitement incolore naturel est relativement peu commun. Le GIA souligne que la majorité des pierres décrites comme incolores sont en réalité presque incolores et possèdent une légère nuance grise, jaune, brune ou bleue.
Il n’existe pas de système universel attribuant officiellement des grades A, AA ou AAA aux saphirs blancs.
Absence de couleur
Contrairement aux autres saphirs, une forte saturation n’est évidemment pas recherchée. La pierre idéale doit plutôt être aussi neutre et incolore que possible.
Une nuance jaune, brune ou grise visible diminue généralement l’apparence de blancheur de la pierre. Une très légère nuance bleutée peut également être présente dans certaines gemmes.
La couleur doit être évaluée sous un éclairage neutre et idéalement sur un fond blanc, puisqu’un environnement coloré peut facilement se refléter dans une pierre transparente et modifier son apparence.
Transparence et inclusions
La transparence joue un rôle majeur. Une pierre destinée au facettage doit idéalement laisser circuler suffisamment de lumière pour conserver une apparence claire et brillante.
Des inclusions visibles à l’œil peuvent diminuer la valeur, particulièrement lorsqu’elles se trouvent directement sous la table.
Les fractures importantes sont également à surveiller puisqu’elles peuvent compromettre la résistance mécanique malgré la dureté exceptionnelle du corindon.
Une pierre extrêmement propre doit cependant parfois faire l’objet d’une vérification attentive pour exclure une origine synthétique, particulièrement lorsque sa provenance n’est pas connue.
Taille
Le facettage est particulièrement important pour une gemme dépourvue de couleur, puisqu’il n’existe aucune saturation chromatique pour détourner l’attention d’une mauvaise taille.
Une pierre bien proportionnée doit renvoyer la lumière de façon relativement uniforme. Une taille trop peu profonde produit une fenêtre au centre, tandis qu’une pierre trop profonde peut montrer des zones d’extinction.
Le saphir possède toutefois une dispersion beaucoup plus faible que le diamant. Même avec une excellente taille, il ne produira donc pas exactement le même niveau de scintillation et de feu.
Poids
Les saphirs naturels parfaitement incolores deviennent moins courants à mesure que la taille augmente.
Le poids seul ne suffit cependant pas à déterminer la valeur. Une grande pierre légèrement jaunâtre, fortement incluse ou mal taillée peut être moins désirable qu’un saphir plus petit, parfaitement transparent et presque totalement incolore.
La distinction entre naturel et synthétique devient également particulièrement importante pour l’évaluation, puisque le saphir synthétique incolore est produit en grandes quantités.
Naturel, synthétique et traitements
Un saphir blanc naturel de belle qualité possède généralement davantage de valeur qu’un corindon synthétique comparable.
L’absence de traitement peut également présenter un intérêt supplémentaire, particulièrement pour les collectionneurs. Il faut cependant garder en tête que la simple absence de couleur n’est pas nécessairement la conséquence d’un traitement : le corindon pur est naturellement incolore.
Pour une pierre importante, un rapport gemmologique permet de confirmer son caractère naturel et de rechercher les traitements détectables.
Utilisation en joaillerie et entretien
Grâce à sa dureté de 9 sur l’échelle de Mohs, le saphir blanc est particulièrement bien adapté aux bijoux portés régulièrement. Il peut être utilisé pour des bagues, pendentifs, boucles d’oreilles et bracelets.
Il est notamment utilisé comme alternative naturelle incolore au diamant. Sa résistance aux rayures est excellente et sa ténacité lui permet de supporter efficacement l’usage quotidien.
Son apparence reste cependant différente. Un diamant possède davantage de brillance et de feu, tandis que le saphir blanc produit généralement un éclat plus doux. Le choix entre les deux ne repose donc pas uniquement sur la couleur ou la dureté.
Le saphir blanc peut également être utilisé comme pierre d’accent autour d’une gemme colorée. Sa couleur neutre évite de modifier visuellement la teinte de la pierre centrale.
Pour le nettoyage courant, l’eau tiède et un savon doux constituent la méthode la plus sûre. Une brosse souple peut être utilisée pour nettoyer délicatement l’arrière de la pierre, où les dépôts de graisse diminuent rapidement sa brillance.
Le nettoyage régulier est particulièrement important pour le saphir blanc. Comme il possède moins de brillance qu’un diamant, les traces de doigts et les dépôts à sa surface peuvent rapidement lui donner une apparence terne. Le GIA considère généralement les ultrasons et la vapeur comme sécuritaires pour un saphir sain, mais les pierres fortement fracturées, remplies ou dont les traitements sont inconnus demandent davantage de précautions.
