Rhodonite : le guide de référence

La rhodonite est un silicate de manganèse surtout connu pour ses couleurs rose, rose framboise et rouge rosé, souvent traversées de veines ou de zones noires produites par des oxydes de manganèse. Lorsqu’elle est massive et compacte, elle constitue une pierre ornementale très appréciée pour les cabochons, perles, sculptures et objets polis. Les cristaux transparents de qualité gemme existent également, mais ils sont beaucoup plus rares.

Son apparence peut varier considérablement selon la provenance. Certaines rhodonites sont rose pâle presque uniforme, tandis que d’autres montrent un rouge profond, des zones grisâtres ou de spectaculaires dessins noirs. Les cristaux naturels peuvent être tabulaires ou prismatiques, mais la majorité du matériau utilisé en lapidairerie se présente sous forme massive et polycristalline.

La rhodonite est particulièrement associée aux environnements riches en manganèse ayant subi un métamorphisme ou une activité hydrothermale. Le Québec possède lui-même une occurrence importante au mont Reed, dans le sud de la Fosse du Labrador, où une zone manganésifère de plusieurs mètres d’épaisseur contient de fines couches de rhodonite rose interstratifiées avec du quartz, de l’hématite et de l’aegyrine.

---

La rhodonite en bref

Propriété	Donnée
Nom	Rhodonite
Espèce minérale	Rhodonite
Groupe minéral	Groupe de la rhodonite
Formule moderne	CaMn₃Mn[Si₅O₁₅]
Formule simplifiée historique	Souvent représentée comme (Mn,Ca,Fe,Mg)SiO₃
Classe minérale	Inosilicates, groupe des pyroxénoïdes
Système cristallin	Triclinique
Couleurs	Rose, rouge rosé, rouge brunâtre, grisâtre ou jaunâtre
Principal élément colorant	Manganèse Mn²⁺
Influence du fer	Peut approfondir ou assombrir les teintes rouges
Zones noires fréquentes	Principalement oxydes de manganèse produits par altération
Dureté	5,5 à 6,5 sur l’échelle de Mohs
Densité	Environ 3,57 à 3,76
Indices de réfraction	Environ 1,711 à 1,748
Biréfringence	Environ 0,013 à 0,017
Caractère optique	Biaxe positif
Pléochroïsme	Faible, du jaune rougeâtre au rose rougeâtre
Éclat	Vitreux, parfois nacré sur les plans de clivage
Transparence	Transparente à opaque
Clivage	Parfait selon deux directions principales
Trait	Blanc
Formation principale	Dépôts manganésifères métamorphisés, systèmes hydrothermaux et métasomatiques
Principales provenances	Australie, États-Unis, Russie, Suisse, Brésil et plusieurs autres régions
Présence au Québec	Oui, notamment au mont Reed

La formule moderne de la rhodonite est plus complexe que le simple MnSiO₃ traditionnellement utilisé dans les ouvrages anciens. Les travaux structuraux récents ont montré que calcium, manganèse, fer et magnésium occupent des sites bien définis dans le réseau, et que certains matériaux autrefois regroupés sous le nom rhodonite appartiennent en réalité à d’autres espèces proches du même groupe.

Qu’est-ce que la rhodonite?

La rhodonite est un silicate de manganèse appartenant aux pyroxénoïdes, un groupe de minéraux dont la structure est construite autour de chaînes de tétraèdres silicatés. Sa couleur rose caractéristique lui a donné son nom, dérivé du grec rhodon, qui signifie « rose ».

Le minéral fut nommé au début du XIXe siècle, même si des matériaux roses riches en manganèse étaient déjà connus auparavant, notamment dans les montagnes de l’Oural en Russie. Certaines rhodonites russes massives furent utilisées pour fabriquer de grands objets décoratifs, des vases et différentes œuvres lapidaires destinées aux palais impériaux.

La rhodonite est fréquemment décrite comme MnSiO₃ dans les ouvrages gemmologiques et les anciennes références. Cette formule simplifiée reste utile pour comprendre que le manganèse et la silice dominent sa composition, mais elle ne reflète pas complètement la nomenclature minéralogique moderne.

La formule structurale actuellement utilisée pour l’espèce rhodonite est :

CaMn₃Mn[Si₅O₁₅]

La structure possède plusieurs sites capables d’accueillir différents cations. Une partie du manganèse peut ainsi être remplacée par du fer, du magnésium ou d’autres éléments, ce qui modifie légèrement les propriétés physiques et la couleur.

La rhodonite ne doit pas être confondue avec la rhodochrosite, même si les deux minéraux doivent leur rose au manganèse et sont fréquemment associés dans les mêmes gisements. La rhodonite est un silicate nettement plus dur, tandis que la rhodochrosite est un carbonate de manganèse beaucoup plus tendre.

La plupart des rhodonites commercialisées comme pierres décoratives sont massives. Elles sont constituées d’un ensemble de grains cristallins étroitement imbriqués plutôt que d’un seul cristal transparent. Les cristaux réellement transparents et suffisamment propres pour être facettés sont beaucoup plus rares.

Pourquoi la rhodonite est-elle rose ou rouge?

La couleur rose à rouge caractéristique de la rhodonite est principalement produite par le manganèse divalent Mn²⁺, qui constitue une partie fondamentale de sa structure cristalline.

Contrairement à une pierre où un élément colorant n’est présent qu’à l’état de trace, le manganèse représente ici un constituant majeur du minéral. Cela explique pourquoi la coloration rose est directement liée à l’identité même de la rhodonite.

Le rôle du manganèse Mn²⁺

Les ions Mn²⁺ occupent plusieurs sites dans la structure cristalline.

Leurs électrons interagissent avec la lumière visible et absorbent certaines longueurs d’onde plus efficacement que d’autres. Les longueurs d’onde rouges et roses sont davantage transmises ou réfléchies, donnant au minéral sa couleur caractéristique.

Une rhodonite relativement pure peut ainsi présenter un rose clair à rouge rosé particulièrement lumineux.

La quantité de manganèse ne constitue toutefois pas le seul facteur. L’environnement cristallographique exact dans lequel l’ion se trouve influence lui aussi la position et l’intensité des bandes d’absorption.

Le rôle du fer

Le fer Fe²⁺ peut remplacer une partie du manganèse dans certains sites.

Une concentration croissante en fer peut approfondir la couleur et favoriser des rouges plus foncés ou légèrement brunâtres.

Des rhodonites provenant de Broken Hill en Australie peuvent notamment présenter des rouges relativement intenses associés à une composition contenant davantage de fer que certaines rhodonites roses plus pâles.

La couleur dépend donc d’un équilibre entre manganèse, fer, calcium, magnésium et autres constituants.

Pourquoi certaines rhodonites sont-elles rose pâle?

Une rhodonite contenant peu de fer peut être beaucoup plus claire.

Le matériau provenant de certaines localités alpines présente ainsi des roses délicats ou des rouges légèrement violacés plutôt que les rouges profonds observés dans certains gisements australiens.

La texture influence également l’apparence. Une masse composée de nombreux petits grains peut diffuser davantage la lumière et sembler plus claire qu’un cristal transparent possédant la même composition.

Pourquoi la rhodonite possède-t-elle souvent des veines noires?

Les dessins noirs constituent l’une des caractéristiques les plus facilement reconnaissables de nombreuses rhodonites massives.

Ils ne correspondent généralement pas à de la rhodonite noire.

Lorsque la surface du minéral est exposée à l’oxygène, à l’eau et aux processus d’altération, une partie du manganèse peut être oxydée et produire des oxydes et oxyhydroxydes de manganèse foncés.

Ces produits se développent dans les fractures, sur les surfaces et entre certains grains.

Des veines noires peuvent donc traverser une masse rose et former des dessins extrêmement contrastés. Dans certaines pierres décoratives, ce réseau noir est même recherché pour son esthétique.

Pourquoi certaines rhodonites deviennent-elles brunes?

Une altération plus avancée peut transformer progressivement une partie de la surface.

Des oxydes de manganèse et de fer s’accumulent et donnent des nuances brun foncé, gris-noir ou presque entièrement noires.

Un spécimen très altéré peut ainsi cacher sa couleur rose originale sous une croûte sombre.

Une cassure fraîche révèle souvent immédiatement la rhodonite rose ou rouge présente sous cette couche d’oxydation.

Composition chimique et structure cristalline

La rhodonite appartient à la famille structurale des pyroxénoïdes.

Sa formule moderne peut être représentée par :

CaMn₃Mn[Si₅O₁₅]

Une écriture plus générale comme (Mn,Ca,Fe,Mg)SiO₃ reste fréquemment utilisée pour résumer sa chimie, particulièrement en gemmologie et dans les descriptions destinées au grand public.

Les deux approches ne sont pas contradictoires : la seconde simplifie une structure réelle beaucoup plus complexe.

Chaînes de silicates

Comme les pyroxènes, les pyroxénoïdes sont construits à partir de chaînes de tétraèdres SiO₄.

Dans la rhodonite, la chaîne présente une répétition particulière de cinq tétraèdres silicatés avant que le motif structural se répète.

Cette différence distingue la rhodonite des véritables pyroxènes, dont les chaînes possèdent une périodicité beaucoup plus simple.

Les chaînes silicatées sont séparées et reliées par plusieurs sites contenant principalement manganèse et calcium.

Cinq sites cationiques

La structure contient plusieurs positions différentes pouvant accueillir des cations divalents.

Le manganèse domine plusieurs de ces sites, tandis que le calcium possède une préférence pour l’un d’entre eux.

Du fer et du magnésium peuvent également remplacer une partie du manganèse.

Cette répartition ordonnée est suffisamment importante pour que plusieurs nouvelles espèces aient été reconnues dans le groupe de la rhodonite lorsque différents éléments deviennent dominants sur des sites particuliers.

Pourquoi MnSiO₃ n’est-il plus suffisant?

Pendant longtemps, la rhodonite fut considérée essentiellement comme le polymorphe triclinique de MnSiO₃.

Les analyses structurales modernes montrent cependant qu’une véritable rhodonite naturelle possède normalement du calcium sur un site spécifique.

Une composition entièrement manganésifère correspondant au pôle Mn pur est aujourd’hui distinguée sous le nom vittinkiite.

Cela signifie que certains anciens spécimens étiquetés simplement « rhodonite » pourraient appartenir plus précisément à d’autres membres du groupe s’ils étaient réanalysés avec les méthodes modernes.

Système triclinique

La rhodonite cristallise dans le système triclinique.

Il s’agit du système de symétrie le plus faible : les trois axes cristallographiques possèdent des longueurs différentes et leurs angles ne sont pas nécessairement droits.

Les cristaux peuvent être tabulaires, prismatiques ou allongés.

Les faces sont parfois légèrement irrégulières et les arêtes peuvent devenir arrondies, particulièrement dans les cristaux ayant subi une altération ou une dissolution partielle.

Propriétés physiques et optiques

La rhodonite possède une dureté généralement comprise entre 5,5 et 6,5 sur l’échelle de Mohs.

Elle est donc plus résistante aux rayures que la rhodochrosite ou la calcite, mais moins dure que le quartz, la tourmaline, le spinelle et le corindon.

Cette dureté permet son utilisation dans plusieurs objets lapidaires, à condition de tenir compte de son clivage.

Densité

La densité varie généralement entre 3,57 et 3,76.

Les différences de composition chimique expliquent une partie de cette plage.

Les rhodonites riches en fer ou en éléments plus lourds peuvent être légèrement plus denses que les matériaux contenant davantage de magnésium.

Une pierre massive semble donc relativement lourde pour son volume, surtout lorsqu’elle est comparée au quartz ou à l’opale.

Indices de réfraction

Les principaux indices de réfraction se situent approximativement entre :

nα : 1,711 à 1,734

nβ : 1,716 à 1,739

nγ : 1,724 à 1,748

Ces valeurs relativement élevées permettent aux rares cristaux transparents facettés de présenter un bon éclat.

La composition exacte influence directement les valeurs mesurées, particulièrement lorsque le fer remplace une quantité significative de manganèse.

Biréfringence et caractère optique

La rhodonite est généralement biaxe positive.

Sa biréfringence maximale se situe approximativement autour de 0,013 à 0,017.

Elle possède également un faible pléochroïsme. Selon la direction d’observation, un cristal transparent peut varier entre des nuances jaune rougeâtre, rose rougeâtre et rouge pâle.

L’effet reste généralement beaucoup moins évident que celui observé dans des gemmes fortement pléochroïques comme l’iolite ou certaines tourmalines.

Clivage

La rhodonite possède un clivage parfait selon deux directions principales et un bon clivage selon une autre direction.

Cette caractéristique constitue l’une de ses principales faiblesses en joaillerie.

Un matériau peut résister raisonnablement bien aux rayures tout en se cassant sous un choc correctement orienté.

Les cristaux transparents sont particulièrement difficiles à facetter pour cette raison.

Éclat et transparence

L’éclat est généralement vitreux et peut devenir légèrement nacré sur les surfaces de clivage.

La majorité du matériau naturel est translucide à opaque, surtout lorsqu’il est massif.

Les cristaux réellement transparents existent mais sont rares.

Cette rareté explique pourquoi les rhodonites facettées sont beaucoup moins courantes que les cabochons, perles et objets sculptés.

Comment se forme la rhodonite?

La rhodonite est étroitement associée aux environnements enrichis en manganèse.

Elle peut se former dans des dépôts manganésifères soumis à un métamorphisme régional ou de contact, dans certains systèmes hydrothermaux et pendant des processus métasomatiques.

La présence initiale de manganèse dans la roche constitue évidemment une condition fondamentale.

Dépôts sédimentaires riches en manganèse

De nombreux gisements commencent sous forme de couches sédimentaires ou chimiques enrichies en manganèse.

Dans les anciens océans, des changements d’oxygénation et de chimie de l’eau peuvent permettre l’accumulation de manganèse sous forme d’oxydes, carbonates ou autres composés.

Ces couches sont ensuite enfouies et peuvent subir un métamorphisme.

Lorsque la température et la pression augmentent, les minéraux originaux deviennent instables et réagissent avec la silice.

La rhodonite peut alors apparaître comme un nouveau silicate de manganèse métamorphique.

Métamorphisme régional

Dans les terrains soumis à une transformation régionale importante, le manganèse contenu dans les couches initiales se redistribue entre plusieurs minéraux.

Rhodonite, spessartine, tephroïte, rhodochrosite, kutnohorite, manganocummingtonite et différents pyroxènes manganésifères peuvent apparaître selon la composition exacte et les conditions de température et de pression.

La rhodonite du mont Reed au Québec constitue un excellent exemple de ce type de formation.

Un horizon initialement riche en manganèse dans une formation de fer a subi un métamorphisme intense. Les réactions entre manganèse, silice et autres composants ont produit des bandes distinctes de rhodonite.

Métamorphisme de contact

Une intrusion magmatique peut chauffer des roches manganésifères situées à proximité.

Le métamorphisme thermique entraîne alors de nouvelles réactions minéralogiques.

La rhodonite peut se développer avec grenats, pyroxènes, carbonates et autres silicates.

La composition de la roche initiale détermine les espèces qui se forment.

Une couche riche en Mn et Si favorisera davantage la rhodonite qu’une roche manquant de silice.

Systèmes hydrothermaux

Des fluides chauds peuvent également transporter ou redistribuer le manganèse.

Lorsque ces solutions circulent dans des fractures et réagissent avec des roches suffisamment siliceuses, de la rhodonite peut se former.

Elle peut alors accompagner quartz, calcite, rhodochrosite et différents sulfures métalliques.

Les processus hydrothermaux peuvent également modifier une rhodonite déjà présente et créer des générations successives de minéraux.

Altération près de la surface

Une fois exposée aux conditions superficielles, la rhodonite n’est plus nécessairement stable.

Le manganèse peut s’oxyder et produire des minéraux secondaires noirs.

Le processus progresse souvent depuis les fractures vers l’intérieur du matériau.

C’est pourquoi les réseaux noirs suivent fréquemment les fissures et les limites de grains d’une rhodonite massive.

Où trouve-t-on la rhodonite dans le monde?

La rhodonite est connue dans de nombreux gisements manganésifères, mais certaines localités se distinguent par la qualité de leurs cristaux ou de leur matériau lapidaire.

L’Australie, les États-Unis, la Russie, la Suisse et le Brésil comptent parmi les provenances les plus connues.

Broken Hill, Australie

Le district de Broken Hill, en Nouvelle-Galles du Sud, est l’une des plus importantes localités pour les rhodonites de qualité gemme.

Le gigantesque gisement polymétallique de Broken Hill contient une minéralogie exceptionnelle et des concentrations importantes de manganèse.

Des rhodonites rouge rosé à rouge profond y ont été trouvées sous forme de cristaux parfois suffisamment transparents pour être facettés.

La rhodonite transparente étant extrêmement rare à l’échelle mondiale, Broken Hill possède une importance gemmologique particulière.

Les pierres taillées restent généralement petites et sont surtout recherchées comme gemmes de collection plutôt que pour une utilisation quotidienne.

Franklin et Sterling Hill, États-Unis

Les districts de Franklin et Sterling Hill, au New Jersey, comptent parmi les localités minéralogiques les plus célèbres au monde.

La rhodonite y apparaît dans des minerais de zinc et de manganèse extraordinairement riches en espèces minérales.

Elle peut être associée notamment à la calcite, à la willemite et à la franklinite.

Des cristaux et masses de rhodonite rose à rouge brunâtre y sont documentés.

La provenance ajoute souvent un intérêt important aux spécimens en raison de l’histoire minéralogique exceptionnelle de Franklin.

Oural, Russie

La Russie possède une relation historique particulièrement forte avec la rhodonite.

De grandes masses ont été découvertes dans l’Oural et utilisées comme pierre ornementale dès les XVIIIe et XIXe siècles.

Le matériau russe est souvent rose à rouge parcouru de veines et de zones noires d’oxydes de manganèse.

Sa capacité à être poli sur de grandes surfaces a permis la fabrication de vases, colonnes, tables et différents objets monumentaux.

Plusieurs pièces historiques sont aujourd’hui conservées dans des musées et palais russes.

Tanatz Alp, Suisse

La région de Tanatz Alp, dans les Alpes suisses, a produit un matériau rose à rouge associé à la rhodonite et à son polymorphe pyroxmangite.

Certaines pierres ont été utilisées pour fabriquer des cabochons et, plus rarement, des gemmes facettées.

Le matériau peut contenir également kutnohorite, rhodochrosite, spessartine, chlorite et autres minéraux manganésifères.

Les études de ces pierres montrent à quel point la distinction entre rhodonite et pyroxmangite peut devenir difficile lorsqu’elles sont intimement mélangées.

Minas Gerais, Brésil

Le Minas Gerais au Brésil possède plusieurs occurrences de rhodonite.

Dans la région de Conselheiro Lafaiete, notamment à Morro da Mina, la rhodonite est récupérée en association avec des minerais de manganèse.

Le matériau peut être rose soutenu et suffisamment compact pour être taillé.

Des rhodonites présentant une chatoyance ont également été documentées. Une concentration d’inclusions ou de structures orientées produit alors une bande lumineuse qui se déplace sur un cabochon et crée un effet œil-de-chat.

La rhodonite au Québec

La rhodonite est réellement documentée au Québec, avec une occurrence particulièrement importante dans le secteur du mont Reed, dans la partie sud de la Fosse du Labrador.

La présence du minéral y est directement liée à un horizon exceptionnellement enrichi en manganèse au sein d’une formation de fer métamorphisée.

Il ne s’agit donc pas d’une identification supposée à partir de la présence générale de manganèse : la rhodonite a été décrite directement dans la roche et confirmée dans plusieurs travaux géologiques.

Mont Reed

Le gisement du mont Reed se situe dans le secteur historique de Gagnon, sur la Côte-Nord, dans la partie sud de la Fosse du Labrador.

Les roches appartiennent notamment à la Formation de Wabush du Groupe de Gagnon, célèbre pour ses importantes formations de fer métamorphisées.

Un horizon distinctif riche en manganèse est suffisamment caractéristique pour être appelé zone à rhodonite.

Cette zone atteint environ 5 à 6 mètres d’épaisseur dans certaines parties du mont Reed.

Bandes roses de rhodonite

À l’intérieur de cette zone, la rhodonite apparaît sous forme de fines bandes rose pâle.

Ces lits possèdent généralement une épaisseur allant d’environ 3 millimètres à 1 centimètre et sont interstratifiés avec du quartz et de l’hématite spéculaire.

De l’aegyrine brun foncé est également présente et peut former la partie centrale de certaines couches de rhodonite.

La roche prend alors une apparence rubanée combinant rose, brun sombre, gris et éclat métallique.

Des observations plus récentes du gisement mentionnent également de la rhodonite plus grossière donnant localement à la formation de fer un aspect moucheté gris et rose.

Comment la rhodonite du mont Reed s’est-elle formée?

La formation de fer possède une origine précambrienne et a ensuite été soumise à un métamorphisme régional de haut grade.

Dans le secteur de Gagnon–mont Reed, les conditions métamorphiques ont atteint approximativement le faciès amphibolite supérieur à granulite.

Des températures de plusieurs centaines de degrés et des pressions importantes ont provoqué la recristallisation des anciens sédiments ferrifères et manganésifères.

Le manganèse initialement présent sous forme d’oxydes, de carbonates ou d’autres phases a réagi avec la silice pour produire des silicates comme la rhodonite.

Ce mécanisme explique son association directe avec quartz, hématite et différents pyroxènes.

Lac Black Dan

Une zone manganésifère contenant de la rhodonite a également été signalée dans le secteur du lac Black Dan, dans la même région géologique.

Cette présence montre que la minéralisation manganésifère ne se limite pas à un seul point du mont Reed.

La continuité exacte et l’importance de ces horizons varient cependant d’une zone à l’autre.

Le mont Reed demeure la référence québécoise la mieux documentée pour le minéral.

Une rhodonite québécoise surtout géologique

La rhodonite québécoise du mont Reed possède surtout une importance géologique et minéralogique.

Le gisement n’est pas reconnu comme une grande source commerciale de blocs roses destinés à la joaillerie comparable aux rhodonites ornementales de Russie ou à certaines productions de Colombie-Britannique.

Il ne constitue pas non plus une provenance établie de grands cristaux transparents comparables à ceux de Broken Hill.

Le Québec possède néanmoins une véritable rhodonite naturelle en quantités suffisamment importantes pour former des horizons mesurables dans une formation de fer.

Cette occurrence est particulièrement intéressante parce qu’elle illustre directement la transformation métamorphique d’anciens niveaux riches en manganèse.

À quoi ressemble une rhodonite naturelle?

La rhodonite naturelle est généralement rose à rouge rosé, mais son apparence peut varier énormément selon la texture, la composition et le degré d’altération.

Le matériau le plus familier est massif et présente une couleur rose accompagnée de lignes noires irrégulières.

Les cristaux individuels possèdent une apparence très différente.

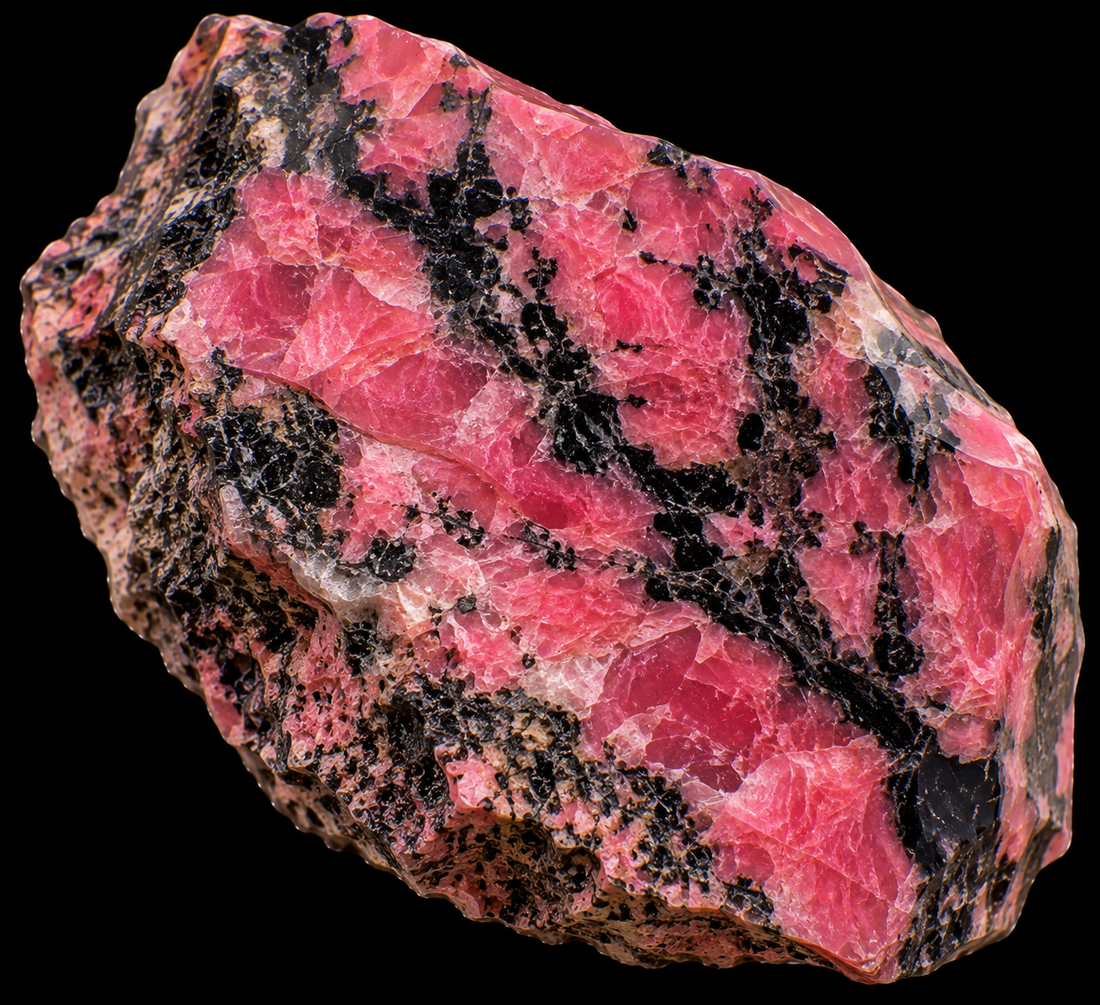

Rhodonite massive

La rhodonite massive est formée d’innombrables cristaux imbriqués.

Elle peut être rose uniforme ou mélanger rose pâle, rouge, gris et noir.

Les zones les plus compactes prennent un excellent poli et peuvent montrer une couleur particulièrement profonde.

Cette forme constitue la majorité du matériau utilisé pour fabriquer cabochons, perles et sculptures.

Réseaux noirs

Les veines noires suivent fréquemment les fractures et les limites internes de la pierre.

Elles peuvent être extrêmement fines ou former de larges zones irrégulières.

Dans un cabochon, ces réseaux créent parfois des motifs ressemblant à des branches, des éclairs ou des paysages abstraits.

Les zones noires sont généralement constituées d’oxydes de manganèse formés par altération plutôt que d’une variété noire de rhodonite.

Cristaux naturels

Les cristaux bien développés sont beaucoup moins courants que les masses.

Ils peuvent être tabulaires, prismatiques ou allongés, avec des surfaces parfois striées ou légèrement irrégulières.

La couleur passe du rose clair au rouge brunâtre.

Les cristaux transparents ou presque transparents sont particulièrement rares et peuvent montrer un éclat vitreux beaucoup plus intense que le matériau massif habituel.

Rhodonite gemme

Une rhodonite transparente de qualité gemme possède souvent une couleur rose-rouge très saturée.

Lorsqu’elle est facettée, son indice de réfraction relativement élevé lui donne un éclat intéressant.

La présence de clivages, fractures et inclusions limite cependant la taille des pierres pouvant être obtenues.

Une grande rhodonite facettée parfaitement propre représente donc une véritable rareté minéralogique.

Rhodonite chatoyante

Certaines rhodonites présentent un effet œil-de-chat.

Des inclusions ou structures internes orientées réfléchissent alors la lumière selon une ligne étroite.

Lorsque la pierre est taillée en cabochon dans la bonne direction, cette ligne semble se déplacer à la surface lorsqu’on fait tourner la pierre.

Le phénomène est beaucoup plus rare que dans le quartz œil-de-chat ou certains chrysobéryls.

Comment identifier la rhodonite?

L’identification de la rhodonite repose sur une combinaison de couleur rose à rouge, dureté, densité, clivage, propriétés optiques et composition riche en manganèse.

La présence de veines noires constitue un excellent indice visuel pour certaines pierres massives, mais elle n’est ni obligatoire ni suffisante pour confirmer l’espèce.

Dureté

Une dureté comprise entre 5,5 et 6,5 permet de différencier facilement la rhodonite de la rhodochrosite, dont la dureté ne dépasse généralement pas 3,5 à 4.

Cette différence est importante parce que les deux minéraux peuvent présenter presque exactement la même couleur rose.

Les tests de rayure restent toutefois destructifs et ne devraient pas être réalisés sur une pierre polie ou un spécimen de collection.

Densité

Une densité entre 3,57 et 3,76 est compatible avec la rhodonite.

Cette valeur est nettement supérieure à celle du quartz rose, qui se situe autour de 2,65.

Elle est relativement proche de celle de la rhodochrosite, ce qui signifie que la densité seule ne permet pas toujours une séparation immédiate entre ces deux minéraux manganésifères.

Réaction aux acides

La rhodonite est un silicate et ne produit pas l’effervescence caractéristique des carbonates lorsqu’elle est mise en contact avec un acide dilué.

La rhodochrosite MnCO₃ peut au contraire réagir, particulièrement lorsqu’elle est pulvérisée ou lorsque l’acide est suffisamment adapté.

Cette différence constitue un caractère chimique utile.

Le test reste destructif et n’est pas recommandé pour un objet de valeur.

Clivage

Le clivage parfait selon deux directions peut être observé sur des cristaux cassés ou des zones suffisamment grossières.

Cette caractéristique explique également pourquoi le matériau est difficile à facetter.

Le quartz rose ne possède aucun clivage comparable.

La rhodochrosite possède pour sa part un clivage rhomboédrique distinct et produit des fragments d’une géométrie différente.

Spectroscopie

La spectroscopie optique met en évidence les absorptions caractéristiques du manganèse.

Les spectres de rhodonites roses à rouges montrent notamment plusieurs bandes dans la région visible.

La spectroscopie Raman permet quant à elle d’identifier directement les vibrations de la structure silicatée.

Elle constitue une excellente méthode pour distinguer rhodonite, pyroxmangite, rhodochrosite et autres matériaux roses d’apparence similaire.

Diffraction des rayons X

La diffraction des rayons X est particulièrement importante pour distinguer la rhodonite de la pyroxmangite.

Les deux peuvent avoir des compositions extrêmement proches et se retrouver dans les mêmes gisements.

Leur apparence à l’œil nu peut être pratiquement identique.

Une véritable détermination minéralogique peut donc nécessiter une analyse structurale plutôt qu’un simple examen visuel.

Rhodonite naturelle, synthétique et traitements

La rhodonite disponible sur le marché des minéraux et des pierres ornementales est très majoritairement naturelle.

Des composés de structure similaire peuvent être synthétisés expérimentalement pour étudier le système Mn-Si-O et les relations entre rhodonite, pyroxmangite et autres phases, mais il n’existe pas de marché significatif de rhodonite synthétique gemme comparable au rubis ou au diamant de laboratoire.

Les principaux enjeux commerciaux concernent plutôt la stabilisation de matériaux fracturés, les revêtements, la teinture de pierres d’imitation et les mauvaises identifications.

Rhodonite synthétique

Des expériences à haute température et pression peuvent produire des silicates de manganèse possédant une structure apparentée à la rhodonite.

Ces matériaux servent notamment à comprendre les conditions de stabilité des différents polymorphes et membres du groupe.

La fabrication artificielle d’une pierre rose massive destinée à la joaillerie présente cependant peu d’intérêt économique, car la rhodonite naturelle est relativement disponible.

Une pierre présentée comme « rhodonite synthétique » mérite donc d’être examinée pour déterminer s’il s’agit réellement d’un silicate artificiel ou simplement d’une imitation colorée.

Stabilisation

Une rhodonite très fracturée peut être imprégnée de résine afin d’améliorer sa cohésion.

Le traitement permet de limiter l’ouverture des fissures pendant le sciage, le polissage et le sertissage.

La pierre reste principalement naturelle mais son comportement mécanique est modifié.

Une résine peut devenir visible sous grossissement par des bulles, des différences de lustre dans les fractures ou une réaction particulière sous lumière ultraviolette.

Teinture

La rhodonite naturelle possède normalement suffisamment de couleur pour ne pas nécessiter de teinture.

Des matériaux pâles ou des imitations peuvent néanmoins être colorés artificiellement afin de reproduire son rose ou son réseau noir.

Une accumulation de colorant dans les fissures et les pores constitue un indice important.

La couleur naturelle de la rhodonite appartient aux grains du minéral lui-même plutôt que de se concentrer uniquement dans les zones accessibles depuis la surface.

Chauffage

Le chauffage ne constitue pas un traitement standard d’amélioration de la rhodonite.

Une température élevée et un environnement oxydant peuvent au contraire modifier l’état du manganèse et favoriser la formation de phases plus sombres.

La couleur rose peut donc être détériorée plutôt qu’améliorée.

La chaleur représente également un risque pour les pierres contenant des fractures ou des résines de stabilisation.

Altération naturelle ou traitement?

Les veines noires d’une rhodonite naturelle ne doivent pas être automatiquement considérées comme un traitement.

Elles sont très fréquemment produites par l’oxydation naturelle du manganèse au cours de l’altération géologique.

Cette distinction est importante, car les réseaux noirs constituent précisément une partie de l’esthétique recherchée dans plusieurs rhodonites ornementales.

L’observation microscopique permet souvent de voir que les oxydes suivent naturellement les fractures et limites de grains de la pierre.

Rhodonite, rhodochrosite, thulite, quartz rose ou sugilite?

Plusieurs pierres roses à rouges peuvent ressembler à la rhodonite, particulièrement lorsqu’elles sont opaques ou translucides et utilisées sous forme de cabochons.

Propriété	Rhodonite	Rhodochrosite	Thulite	Quartz rose	Sugilite
Nature	Silicate de manganèse	Carbonate de manganèse	Zoïsite manganésifère rose	Quartz rose	Cyclosilicate complexe riche en Mn
Composition générale	Ca-Mn-Si-O	MnCO₃	Ca₂Al₃(SiO₄)(Si₂O₇)O(OH) avec Mn	SiO₂	K-Na-Li-Fe-Mn-Al-Si-O
Système cristallin	Triclinique	Trigonal	Orthorhombique	Trigonal	Hexagonal
Dureté Mohs	5,5–6,5	3,5–4	Environ 6–7	7	Environ 5,5–6,5
Densité approximative	3,57–3,76	3,5–3,7	Environ 3,2–3,4	Environ 2,65	Environ 2,7–2,8
Couleur typique	Rose à rouge avec souvent du noir	Rose à rouge, souvent rubanée	Rose à rouge rosé	Rose pâle à soutenu	Violet à pourpre
Veines noires	Très fréquentes par oxydation du Mn	Possibles mais moins caractéristiques	Peu caractéristiques	Absentes normalement	Peut contenir une matrice sombre
Réaction à l’acide	Pas d’effervescence caractéristique	Carbonate, peut réagir	Aucune	Aucune	Aucune
Principal caractère distinctif	Rose manganésifère avec réseaux noirs fréquents	Beaucoup plus tendre et souvent rubanée	Plus dure, texture de zoïsite	Plus léger et sans clivage	Couleur généralement nettement plus violette

La rhodochrosite représente la confusion la plus importante. Les deux pierres peuvent être rose intense et contiennent beaucoup de manganèse, mais la rhodochrosite est un carbonate nettement plus tendre et présente fréquemment des bandes blanches et roses.

La thulite est une variété rose de zoïsite. Elle est généralement plus dure et ne possède pas les réseaux noirs d’oxydes de manganèse aussi typiques de la rhodonite massive.

Le quartz rose possède une dureté de 7, une densité beaucoup plus faible et aucun clivage. Son rose est souvent plus doux et plus nuageux, même si certaines qualités soutenues peuvent créer une confusion rapide sur photographie.

La sugilite tend davantage vers le violet, le mauve et le pourpre. Sa couleur et sa texture peuvent néanmoins rappeler certaines rhodonites très rouges ou violacées lorsqu’elles sont mélangées à une matrice sombre.

Qualité, rareté et valeur de la rhodonite

La valeur d’une rhodonite dépend principalement de sa couleur, de son degré de transparence, de la quantité de veines noires, de la compacité, de la qualité du polissage, de la taille des cristaux et de la provenance.

Il n’existe aucun système gemmologique universel utilisant officiellement les grades A, AA ou AAA pour la rhodonite. Ces appellations sont commerciales et peuvent changer considérablement d’un vendeur à l’autre.

Couleur

Les couleurs les plus recherchées sont généralement les roses vifs, rouges rosés et rouges relativement purs.

Une pierre grisâtre ou fortement brunie par l’altération possède généralement moins d’intérêt pour la joaillerie, même si elle reste parfaitement authentique.

La saturation doit toutefois être évaluée avec la texture.

Une rhodonite massive d’un rose intense peut être très esthétique malgré son opacité, tandis qu’un cristal transparent de couleur légèrement plus pâle peut être beaucoup plus rare.

Veines noires

Les oxydes noirs peuvent être considérés soit comme un avantage soit comme un défaut selon le type de pierre recherché.

Pour un cabochon ornemental, un réseau noir bien distribué peut créer un dessin spectaculaire et augmenter fortement l’intérêt esthétique.

Une pierre presque entièrement envahie par les oxydes perd cependant une grande partie de sa couleur rose.

Les qualités destinées à des cabochons unis recherchent généralement une proportion importante de rhodonite rose avec seulement assez de noir pour créer un contraste.

Transparence

La transparence constitue l’un des principaux facteurs de rareté.

La majorité de la rhodonite mondiale est opaque ou translucide.

Un cristal suffisamment transparent pour être facetté représente donc une qualité beaucoup plus exceptionnelle.

Les pierres transparentes de Broken Hill sont particulièrement recherchées pour cette raison.

Une rhodonite facettée propre de plusieurs carats est infiniment moins courante qu’un cabochon massif de même poids.

Cristallisation

Les beaux cristaux naturels ont une valeur très différente du matériau lapidaire massif.

Un cristal bien terminé, intact et présentant une couleur vive peut être recherché même lorsqu’il contient trop d’inclusions pour être taillé.

Les grands cristaux transparents ou translucides sont particulièrement rares.

La valeur dépend alors de la morphologie, de l’éclat et de la provenance autant que de la possibilité de transformer le cristal en gemme.

Compacité et fractures

Pour le matériau massif, la cohésion constitue un critère important.

Une pierre contenant de nombreuses fractures ouvertes peut casser pendant le sciage, le polissage ou le sertissage.

Les meilleures qualités lapidaires doivent être suffisamment compactes pour prendre un excellent poli sans se désagréger.

Les veines d’oxydes peuvent également représenter des zones de faiblesse lorsqu’elles occupent de larges fractures.

Provenance

Certaines provenances possèdent une réputation particulière.

Broken Hill est recherchée pour ses cristaux et gemmes transparentes, tandis que les rhodonites russes possèdent une longue histoire comme pierre ornementale.

Franklin attire particulièrement les collectionneurs de minéraux classiques américains.

Au Québec, une rhodonite authentiquement documentée du mont Reed possède surtout un intérêt géologique et régional en raison de son association avec la célèbre zone manganésifère de la formation de fer.

Rareté

La rhodonite comme espèce minérale n’est pas exceptionnellement rare dans les gisements riches en manganèse.

La majorité du matériau est cependant massive, opaque ou fortement altérée.

La véritable rareté apparaît avec la combinaison de forte couleur rouge ou rose, transparence élevée, grandes dimensions, faible fracturation et cristallisation bien développée.

Une rhodonite transparente de qualité gemme appartient donc à une catégorie beaucoup plus rare que ne pourrait le laisser penser l’abondance de cabochons roses sur le marché.

Utilisation en joaillerie et entretien

La rhodonite est principalement utilisée pour fabriquer des cabochons, perles, pendentifs, boucles d’oreilles, bracelets, broches, sculptures, objets décoratifs et pierres polies.

Les qualités massives sont particulièrement adaptées au travail lapidaire parce que leurs motifs roses et noirs deviennent spectaculaires après polissage.

Les cabochons constituent probablement la taille la plus fréquente. Une surface bombée permet de montrer simultanément la couleur rose et les réseaux noirs naturels sans créer d’arêtes trop fragiles.

Les pierres fortement dessinées sont parfois taillées individuellement afin de placer les veines noires de manière esthétique.

Les cristaux transparents peuvent être facettés, mais cet usage reste rare.

Le clivage parfait rend le travail particulièrement délicat et une pression mal orientée peut provoquer une cassure pendant la taille.

Les rhodonites facettées sont donc surtout destinées aux collectionneurs de gemmes plutôt qu’aux bijoux soumis à un usage intensif.

Avec une dureté de 5,5 à 6,5, la rhodonite résiste raisonnablement aux rayures mais demeure moins dure que le quartz.

La poussière contenant des grains de quartz peut donc progressivement ternir un poli si la pierre est frottée sans précaution.

Son clivage constitue un risque plus important encore : un choc violent peut provoquer une séparation nette même lorsqu’aucune rayure n’est visible.

Les bagues demandent donc davantage de prudence. Une monture suffisamment protectrice est préférable, particulièrement pour un cabochon possédant des fractures ou de larges zones d’oxydes noirs.

Les pendentifs, boucles d’oreilles et broches constituent généralement des utilisations plus sécuritaires.

Pour l’entretien courant, de l’eau tiède, un savon doux et un chiffon ou une brosse très souple constituent la méthode la plus sûre. La pierre doit être rincée puis séchée délicatement sans utiliser de produits abrasifs.

Les nettoyeurs à ultrasons et à vapeur sont déconseillés lorsque la pierre contient des fractures importantes, des zones altérées ou une éventuelle résine de stabilisation. Les vibrations peuvent agrandir des fissures et une chaleur excessive peut affecter les traitements ou certains produits d’altération.

Les acides et produits chimiques agressifs sont également inutiles pour l’entretien quotidien.

Enfin, la rhodonite doit être rangée séparément des pierres plus dures. Le quartz, la tourmaline, le spinelle, le saphir et le diamant peuvent rayer sa surface.

Une pochette individuelle ou un compartiment rembourré permet de préserver durablement son poli, ses arêtes et le contraste naturel entre le rose manganésifère et les réseaux noirs qui rendent la rhodonite immédiatement reconnaissable.
