Obsidienne feu : le guide de référence
Partager cet article

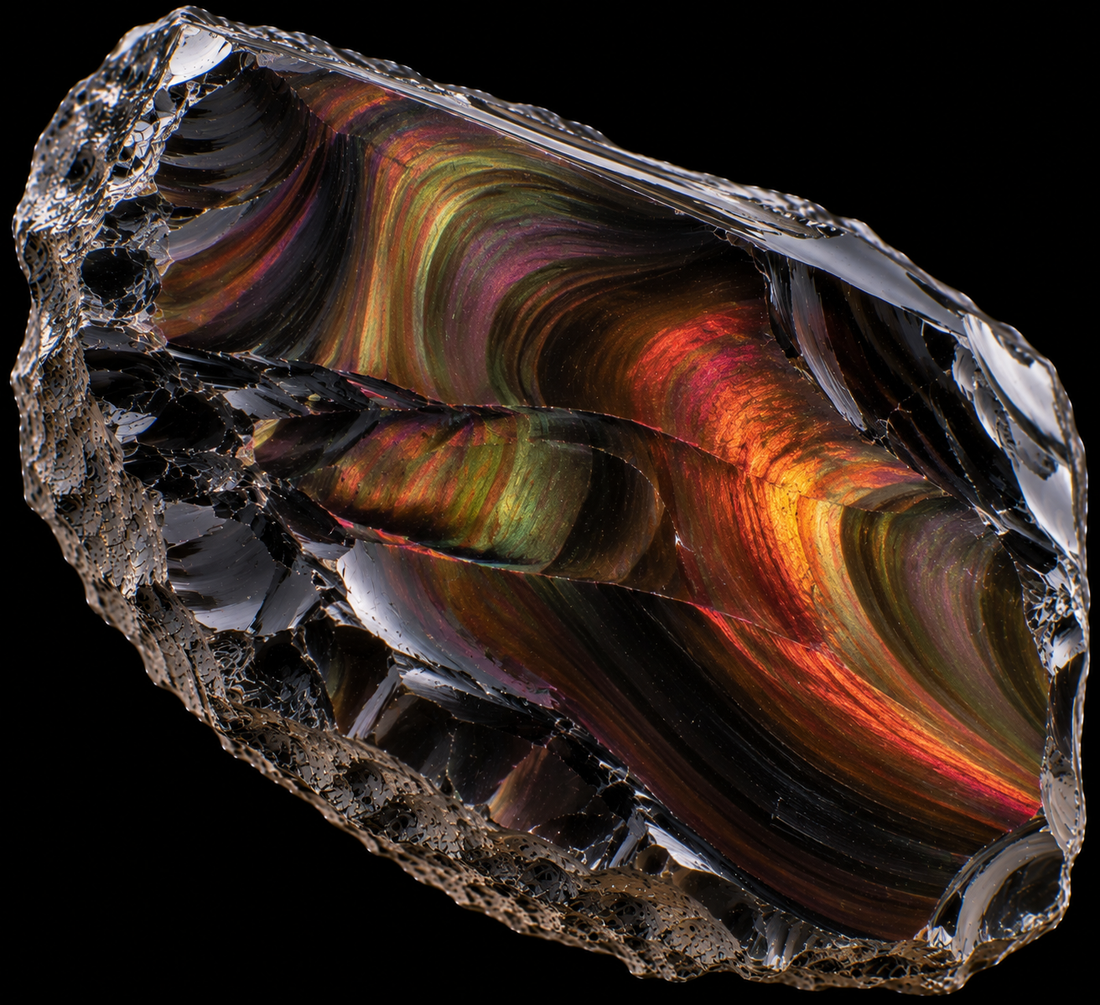

L’obsidienne de feu, ou Fire Obsidian en anglais, est l’une des formes les plus spectaculaires d’obsidienne naturelle. À première vue, elle peut sembler presque entièrement noire ou brun très foncé. Lorsqu’elle est observée sous un angle favorable, elle révèle toutefois des éclairs intenses de rouge, orange, jaune, vert, bleu, violet ou rose qui semblent flotter sous la surface du verre volcanique.
Le matériau le mieux étudié provient de Glass Buttes, dans le centre de l’Oregon aux États-Unis. Cette région volcanique est célèbre pour l’extraordinaire diversité de ses obsidiennes. L’obsidienne de feu n’y représente cependant qu’une petite fraction du verre naturel disponible et ses couches colorées peuvent être extrêmement fines, ce qui rend son extraction et surtout sa taille particulièrement difficiles.
Contrairement à une pierre dont les couleurs sont produites par des pigments rouges, verts ou bleus, les couleurs de l’obsidienne de feu résultent principalement d’un phénomène d’interférence optique. Dans le matériau étudié à Glass Buttes, les chercheurs ont identifié des couches internes de seulement quelques centaines de nanomètres d’épaisseur enrichies en minuscules cristaux de magnétite. La lumière réfléchie par ces couches interfère avec elle-même et produit les couleurs intenses caractéristiques, un mécanisme comparable dans son principe aux couleurs visibles sur une bulle de savon ou une très fine pellicule d’huile.
L’obsidienne de feu en bref
| Propriété | Donnée |
|---|---|
| Nom courant | Obsidienne de feu |
| Nom anglais | Fire Obsidian |
| Nature | Verre volcanique naturel iridescent |
| Famille | Obsidienne |
| Minéral ou roche? | Verre volcanique amorphe, et non espèce minérale cristalline |
| Composition dominante | Verre riche en silice |
| Constituants principaux | Si, O, Al, Na, K, Fe, Ca et autres éléments |
| Couleur de fond | Noir à brun très foncé |
| Reflets | Rouge, orange, jaune, vert, bleu, violet, rose |
| Phénomène optique | Iridescence par interférence de couches minces |
| Origine des couleurs documentée | Nanocouches enrichies en cristaux de magnétite |
| Épaisseur des couches colorantes étudiées | Environ 300 à 700 nm |
| Transparence | Opaque en masse, translucide sur certaines zones minces |
| Éclat | Vitreux |
| Dureté | Environ 5 à 5,5 sur l’échelle de Mohs |
| Densité | Généralement autour de 2,3 à 2,6 |
| Indice de réfraction du verre étudié | Environ 1,481 pour le matériau de Glass Buttes analysé |
| Structure cristalline | Aucune pour le verre principal; structure amorphe |
| Clivage | Aucun |
| Cassure | Conchoïdale |
| Provenance de référence | Glass Buttes, Oregon, États-Unis |
| Origine géologique | Volcanisme rhyolitique riche en silice |
| Présence documentée au Québec | Non comme obsidienne de feu |
| Obsidienne naturelle au Québec | Oui, notamment en Gaspésie |
| Utilisations | Cabochons, pendentifs, sculptures et pièces de collection |
L’obsidienne de feu reste fondamentalement une obsidienne et possède donc les propriétés générales du verre volcanique naturel. Ce qui la distingue n’est pas une composition chimique entièrement différente, mais la présence de structures internes nanométriques capables de produire une iridescence exceptionnellement intense.
Qu’est-ce qu’une obsidienne de feu?
L’obsidienne de feu est une obsidienne naturelle présentant des couches internes iridescentes extrêmement colorées. Le terme est particulièrement associé au matériau provenant de Glass Buttes, en Oregon, où cette variété a fait l’objet d’analyses scientifiques détaillées.
L’obsidienne ordinaire est un verre volcanique essentiellement amorphe. Elle se forme à partir d’un magma riche en silice qui devient solide sans développer une quantité importante de grands cristaux. Elle peut apparaître noire, brune, rougeâtre ou presque transparente selon sa composition et son épaisseur.
L’obsidienne de feu possède la même nature fondamentale, mais certaines parties du verre contiennent de très fines couches enrichies en particules de magnétite. Ces couches sont suffisamment minces pour interagir avec les longueurs d’onde de la lumière visible et produire un phénomène d’interférence.
Cette iridescence n’est donc pas comparable à une bande rouge ou verte réellement colorée dans toute son épaisseur. Une même zone peut apparaître rouge sous un angle, devenir jaune lorsqu’elle est légèrement déplacée puis presque disparaître sous une autre orientation.
Une variété particulièrement exigeante à tailler
Les couches produisant les couleurs sont extrêmement fines et leur orientation dans le bloc est essentielle.
Une pièce brute pouvant contenir une magnifique couche de feu peut sembler totalement noire avant d’être correctement ouverte. Le lapidaire doit localiser la couche, déterminer son orientation puis retirer progressivement le verre situé au-dessus sans traverser complètement la zone colorée.
Quelques fractions de millimètre peuvent parfois modifier fortement le résultat final. C’est cette difficulté qui distingue l’obsidienne de feu de nombreuses autres obsidiennes à reflet plus facilement visibles dans la matière brute.
Pourquoi l’obsidienne de feu est-elle multicolore?
Les couleurs de l’obsidienne de feu sont principalement produites par un phénomène appelé interférence de couches minces. Il s’agit d’un effet purement optique : la pierre n’a pas besoin de contenir des pigments bleus, verts, violets et rouges pour présenter toutes ces couleurs.
Le mécanisme a été étudié sur du matériau provenant de Glass Buttes par des chercheurs du California Institute of Technology. Ils ont découvert de très fines couches contenant une forte concentration de cristaux nanométriques de magnétite.
Des couches de seulement quelques centaines de nanomètres
Les couches responsables des couleurs étudiées mesuraient environ 300 à 700 nanomètres d’épaisseur.
Un nanomètre représente un millionième de millimètre. Ces couches sont donc beaucoup trop fines pour être distinguées individuellement à l’œil nu.
Leur épaisseur se situe néanmoins dans la même échelle que les longueurs d’onde de la lumière visible, ce qui permet aux réflexions provenant de différentes interfaces d’interagir entre elles.
Le rôle de la magnétite
La magnétite est un oxyde de fer dont la formule est :
Fe₃O₄
Dans l’obsidienne de feu étudiée, des cristaux nanométriques de magnétite sont fortement concentrés dans certaines couches du verre.
Ces couches possèdent un indice de réfraction légèrement supérieur à celui du verre volcanique qui les entoure. Cette différence est essentielle pour produire les réflexions nécessaires au phénomène optique.
Les chercheurs ont calculé un indice de réfraction approximatif compris entre 1,496 et 1,519 pour les couches enrichies en magnétite, comparativement à environ 1,481 pour le verre hôte.
Comment fonctionne l’interférence?
Lorsqu’un rayon lumineux atteint une très fine couche, une partie de la lumière est réfléchie sur sa première interface tandis qu’une autre partie pénètre dans la couche avant d’être réfléchie plus profondément.
Les deux ondes réfléchies parcourent donc des distances légèrement différentes.
Lorsqu’elles se rejoignent, certaines longueurs d’onde se renforcent tandis que d’autres s’annulent partiellement.
Si les longueurs d’onde rouges sont renforcées dans une zone donnée, celle-ci apparaît rouge. Une couche d’épaisseur légèrement différente ou observée sous un autre angle peut renforcer plutôt le vert, le bleu ou le violet.
Pourquoi les couleurs changent-elles lorsque la pierre bouge?
La distance parcourue par la lumière à travers une couche dépend de l’angle auquel elle la traverse.
Lorsque la pierre est inclinée, cette distance change légèrement et les longueurs d’onde qui se renforcent ne sont plus exactement les mêmes.
Le rouge peut ainsi devenir orange, puis jaune ou vert à mesure que l’angle d’observation varie.
Ce changement directionnel constitue l’une des caractéristiques les plus spectaculaires de l’obsidienne de feu naturelle.
Composition chimique et structure cristalline
L’obsidienne de feu ne possède aucune formule chimique unique, car il s’agit d’un verre volcanique naturel plutôt que d’une espèce minérale.
La silice représente généralement le constituant dominant et peut être exprimée chimiquement par :
SiO₂
Une obsidienne ne doit cependant pas être considérée comme du dioxyde de silicium pur.
Elle contient également des quantités importantes d’aluminium, de sodium et de potassium ainsi que du fer, du calcium, du magnésium et de nombreux éléments présents en concentrations plus faibles.
Une composition rhyolitique
L’obsidienne de Glass Buttes est associée à un volcanisme rhyolitique.
Une rhyolite est une roche magmatique riche en silice. Lorsqu’un magma de composition comparable cristallise normalement, il peut produire du quartz, des feldspaths et différents minéraux accessoires.
Lorsque la même matière se solidifie principalement sous forme de verre, elle produit une obsidienne.
La différence entre rhyolite cristallisée et obsidienne est donc largement texturale plutôt que simplement chimique.
Structure amorphe
Le verre qui constitue l’essentiel de l’obsidienne est amorphe.
Dans un véritable cristal, les atomes suivent une organisation répétitive et ordonnée. Dans un verre, cette organisation à longue distance est absente.
L’obsidienne de feu n’appartient donc à aucun système cristallin. Elle n’est ni trigonal, ni cubique, ni monoclinique.
Des cristaux malgré tout
Le fait que le verre soit amorphe ne signifie pas que l’obsidienne ne puisse contenir absolument aucun cristal.
Dans le cas particulier de l’obsidienne de feu étudiée en Oregon, la présence de nanocristaux de magnétite est justement essentielle au phénomène de couleur.
Ces particules cristallines sont toutefois extrêmement petites et dispersées dans une matrice principalement vitreuse.
La pierre dans son ensemble reste donc classée comme obsidienne et non comme roche cristalline riche en magnétite.
Propriétés physiques et optiques
L’obsidienne de feu possède une dureté d’environ 5 à 5,5 sur l’échelle de Mohs, comparable à celle des autres obsidiennes.
Elle est donc moins résistante aux rayures que le quartz, l’agate ou le jaspe, dont la dureté approche 7.
Cette différence doit être prise en compte lorsqu’elle est utilisée en joaillerie, particulièrement pour les bagues et bracelets soumis à des frottements réguliers.
Densité
La densité des obsidiennes naturelles se situe généralement autour de 2,3 à 2,6, avec certaines variations liées à la composition chimique et à la quantité de bulles ou d’inclusions.
Le matériau reste donc relativement léger comparativement à plusieurs gemmes cristallines plus denses.
La densité ne permet pas à elle seule de distinguer une obsidienne de feu d’une obsidienne noire ou arc-en-ciel.
Indice de réfraction
Dans l’étude minéralogique consacrée au matériau de Glass Buttes, le verre hôte possédait un indice de réfraction d’environ 1,481.
Les couches enrichies en magnétite responsables des couleurs possédaient un indice calculé légèrement supérieur, compris approximativement entre 1,496 et 1,519.
Cette petite différence suffit, à l’échelle de couches de quelques centaines de nanomètres, pour produire les réflexions nécessaires à l’interférence.
Transparence
Une pièce relativement épaisse semble généralement noire et opaque.
Sur des bords minces ou devant une source lumineuse particulièrement puissante, le verre peut toutefois apparaître brunâtre et translucide.
Cette propriété est commune à de nombreuses obsidiennes naturelles.
Éclat
L’éclat fondamental est vitreux.
Une cassure fraîche ressemble à du verre brisé et une surface correctement polie peut devenir extrêmement brillante.
Il faut distinguer cet éclat de surface du phénomène de feu situé à l’intérieur de la pierre. Le reflet de surface reproduit directement la source lumineuse, tandis que l’iridescence apparaît sous forme de couleurs à une profondeur apparente variable.
Cassure conchoïdale
L’obsidienne se brise selon une cassure conchoïdale particulièrement nette.
Les fractures produisent des surfaces courbes et des arêtes extrêmement fines.
Cette propriété a permis aux humains d’utiliser l’obsidienne pour fabriquer des outils coupants pendant des milliers d’années, mais elle signifie également qu’un cabochon peut s’ébrécher lorsqu’il reçoit un choc violent.
Comment se forme l’obsidienne de feu?
La formation de l’obsidienne de feu commence avec un magma rhyolitique riche en silice. À Glass Buttes, plusieurs épisodes volcaniques ont produit des coulées et des dômes d’obsidienne chimiquement et texturalement variés.
Les études géologiques placent les épisodes principaux ayant produit ces obsidiennes à environ 6 millions d’années, durant le Miocène supérieur et le Pliocène inférieur.
Formation du verre
Un magma riche en silice est extrêmement visqueux.
Lorsque sa température diminue, sa viscosité augmente encore et le déplacement des atomes devient de plus en plus difficile.
Si la matière devient solide avant qu’une cristallisation complète puisse se produire, une partie importante du magma est préservée sous forme de verre volcanique.
Cristallisation de magnétite
Pendant l’évolution de la lave, de minuscules cristaux de magnétite peuvent commencer à se former.
Dans l’obsidienne de feu, ces particules ne sont pas distribuées uniformément dans toute la pierre. Elles se concentrent dans certaines couches extrêmement fines.
Ces concentrations doivent probablement refléter des variations dans les conditions chimiques et physiques du magma pendant son écoulement et son refroidissement.
Formation des couches
La lave continue de se déplacer alors qu’elle devient progressivement plus visqueuse.
Des variations chimiques, des différences de concentration en cristaux et les contraintes liées à l’écoulement peuvent produire des bandes internes extrêmement fines.
Dans certaines de ces couches, les nanocristaux de magnétite atteignent une concentration suffisamment importante pour modifier les propriétés optiques du verre.
Une fois la lave solidifiée, ces couches restent emprisonnées dans l’obsidienne.
Pourquoi l’obsidienne de feu est-elle relativement rare?
Glass Buttes contient d’immenses quantités d’obsidienne, mais seulement une petite proportion possède les nanocouches appropriées pour produire un feu intense.
Il faut non seulement une concentration adéquate en magnétite, mais aussi une épaisseur de couche compatible avec l’interférence de la lumière visible.
Une couche trop épaisse, trop mince ou insuffisamment concentrée peut ne produire aucun effet spectaculaire.
De plus, la couche doit être accessible dans une orientation permettant au lapidaire de l’exposer correctement.
Cette combinaison de conditions explique pourquoi la véritable obsidienne de feu de haute qualité est beaucoup moins commune que l’obsidienne noire ordinaire présente dans la même région.
Où trouve-t-on l’obsidienne de feu dans le monde?
La provenance de référence de la véritable Fire Obsidian étudiée scientifiquement est Glass Buttes, en Oregon, aux États-Unis.
Mindat ne répertorie actuellement que cette localité pour le matériau portant précisément cette appellation dans le contexte minéralogique publié.
Il est donc préférable de ne pas employer « obsidienne de feu » comme simple synonyme de toutes les obsidiennes multicolores du monde.
Glass Buttes, Oregon
Glass Buttes est un complexe volcanique situé dans les High Lava Plains du centre de l’Oregon.
La région est constituée de plusieurs dômes, coulées et autres produits d’un volcanisme riche en silice. Des éruptions rhyolitiques y ont produit d’importants volumes d’obsidienne.
La diversité est remarquable : obsidienne noire, acajou, rouge, dorée, argentée, arc-en-ciel et autres matériaux à motifs y sont connus.
L’obsidienne de feu représente toutefois une catégorie beaucoup plus spécialisée.
Un complexe volcanique vieux d’environ 6 millions d’années
Les recherches modernes sur Glass Buttes indiquent que plusieurs épisodes d’activité rhyolitique ont produit les obsidiennes de la région autour de 5,8 à 6,5 millions d’années.
Plusieurs compositions chimiques d’obsidienne existent dans le complexe, ce qui indique une histoire magmatique plus compliquée qu’une simple coulée homogène.
Cette diversité contribue probablement à la grande variété d’apparences observées dans le verre naturel.
Pourquoi parle-t-on parfois d’obsidienne de feu provenant d’ailleurs?
Dans le commerce, le mot « fire » peut être utilisé très librement pour désigner une pierre présentant des couleurs vives.
Des obsidiennes arc-en-ciel mexicaines peuvent donc parfois être commercialisées sous des noms faisant référence au feu.
Cela ne signifie pas qu’elles possèdent nécessairement la même nanotexture que le matériau étudié à Glass Buttes.
Pour un article minéralogique précis, il est préférable de réserver Fire Obsidian au matériau de type Glass Buttes lorsque la provenance ou le mécanisme d’interférence est établi.
L’obsidienne de feu au Québec
À ce jour, aucune occurrence québécoise d’obsidienne de feu comparable au matériau de Glass Buttes n’est documentée.
Le Québec possède toutefois de véritables occurrences d’obsidienne naturelle, ce qui constitue déjà une particularité géologique intéressante dans une province dominée par des terrains beaucoup plus anciens.
Les monts Tuzo et Squaw Cap
En Gaspésie, des travaux géologiques ont documenté un important niveau d’obsidienne perlitique dans le secteur des monts Tuzo et Squaw Cap.
Les tranchées réalisées durant les travaux d’exploration ont notamment intercepté un niveau d’obsidienne perlitique atteignant environ trois mètres d’épaisseur dans certaines zones.
Une vaste zone de matériel perlitique a également été observée sur le plateau situé entre les deux montagnes.
Une obsidienne relativement récente
Cette obsidienne gaspésienne est particulièrement intéressante parce que le verre volcanique se conserve rarement pendant des centaines de millions ou des milliards d’années sans se transformer.
Les travaux géologiques réalisés dans ce secteur ont associé certaines obsidiennes à un volcanisme beaucoup plus jeune que la majorité des grandes provinces volcaniques québécoises.
La présence de verre volcanique frais démontre donc que l’obsidienne naturelle existe réellement au Québec.
Pourquoi n’est-ce pas de l’obsidienne de feu?
Une obsidienne noire ou perlitique n’est pas automatiquement une obsidienne de feu.
Pour établir cette identification, il faudrait observer une iridescence caractéristique et démontrer la présence de couches internes responsables du phénomène.
Dans le cas du matériau classique de Glass Buttes, ces couches mesurent seulement quelques centaines de nanomètres et sont enrichies en magnétite.
Aucune étude disponible sur les obsidiennes québécoises ne documente actuellement une structure équivalente produisant les couleurs intenses caractéristiques de la Fire Obsidian.
Peut-on en découvrir au Québec?
La présence d’obsidienne naturelle signifie qu’une grande variété de textures internes est théoriquement possible.
Cependant, il serait incorrect de présenter une possibilité théorique comme une occurrence connue.
À ce jour, le plus précis est donc de dire que le Québec possède de l’obsidienne naturelle, mais qu’aucune obsidienne de feu à iridescence multicolore produite par des nanocouches comparables à celles de Glass Buttes n’y est documentée.
À quoi ressemble une obsidienne de feu naturelle?
Une obsidienne de feu naturelle peut sembler étonnamment ordinaire lorsque l’angle d’éclairage n’est pas favorable.
Son fond est généralement noir à brun très foncé et possède l’éclat vitreux caractéristique de l’obsidienne.
C’est seulement lorsque la lumière rencontre correctement les couches internes que les couleurs apparaissent brutalement.
Rouge et orange
Les rouges et orange comptent parmi les couleurs qui expliquent particulièrement bien l’appellation « feu ».
Ils peuvent apparaître comme une ligne extrêmement fine ou comme une grande zone lumineuse ressemblant à une flamme.
Certains spécimens passent progressivement du rouge au jaune en fonction de l’orientation.
Vert et bleu
Des zones vertes et bleues peuvent également être extrêmement intenses.
Le vert peut aller du jaune-vert à des tons plus profonds tandis que le bleu peut devenir bleu électrique ou bleu violet sous un angle favorable.
Ces couleurs ne sont pas nécessairement visibles simultanément sur toute la pierre.
Violet et rose
Certains des matériaux les plus spectaculaires présentent également du violet, du magenta ou du rose.
Ces teintes produisent un contraste particulièrement marqué avec le fond noir du verre volcanique.
Une légère modification de l’angle peut cependant faire disparaître presque complètement une couleur qui semblait extrêmement intense quelques secondes auparavant.
Effet métallique
Les couches colorées peuvent posséder une brillance presque métallique.
Cette apparence vient du caractère fortement réfléchissant des couches enrichies en magnétite et de l’interférence produite par leur très faible épaisseur.
Il ne s’agit toutefois pas d’une feuille métallique ou d’un revêtement appliqué sur la pierre.
Aspect brut
Le brut peut simplement ressembler à de l’obsidienne noire.
Les lapidaires spécialisés enlèvent souvent une petite partie de la surface pour créer une « fenêtre » permettant d’observer l’intérieur du bloc et de repérer les bandes d’écoulement.
La présence d’une couche colorée ne garantit pas pour autant qu’elle pourra être exposée correctement sur une grande surface.
Aspect poli
Une obsidienne de feu correctement polie possède une surface noire presque miroir sous laquelle apparaissent des couleurs extraordinairement saturées.
Une coupe de grande qualité peut donner l’impression que la couleur flotte légèrement sous le verre.
La profondeur apparente et le changement de couleur lors du mouvement constituent une grande partie de l’intérêt visuel de cette variété.
Comment identifier une obsidienne de feu?
L’identification commence par confirmer que la pierre possède les propriétés d’une véritable obsidienne, puis par étudier son iridescence.
Une simple pierre noire présentant des couleurs multicolores n’est pas automatiquement une obsidienne de feu. Du verre artificiel, des revêtements et d’autres variétés d’obsidienne peuvent produire des effets ressemblants.
Faire tourner la pierre sous une lumière ponctuelle
Le premier test consiste à utiliser une lampe relativement directionnelle et à faire tourner lentement la pierre.
Les couleurs doivent apparaître, changer et disparaître selon l’orientation.
Une zone rouge peut progressivement devenir orange ou verte, ce qui est cohérent avec un phénomène d’interférence.
Une couleur parfaitement uniforme restant identique sous tous les angles correspond moins bien à l’effet classique.
Observer la profondeur du phénomène
Les couleurs naturelles semblent provenir de l’intérieur du verre.
La surface possède son propre reflet vitreux, mais l’iridescence peut apparaître légèrement en dessous.
Cette impression de profondeur est particulièrement visible sur les cabochons présentant une courbure importante.
Examiner les zones non colorées
Une véritable obsidienne de feu possède généralement d’importantes parties qui restent simplement noires ou brun foncé.
La couche iridescente représente seulement une petite portion du matériau.
Une pierre entièrement recouverte d’un film arc-en-ciel parfaitement uniforme mérite donc davantage de prudence.
Dureté et cassure
Une dureté autour de 5 à 5,5 et une cassure conchoïdale sont compatibles avec l’obsidienne.
Une partie brute doit présenter une texture vitreuse plutôt qu’une structure granuleuse.
Il est préférable de ne pas effectuer de test de rayure sur une pierre polie, puisque l’obsidienne se marque relativement facilement.
Analyse microscopique
Dans un laboratoire spécialisé, les couches responsables du phénomène peuvent être étudiées à très fort grossissement.
La recherche publiée sur Glass Buttes a utilisé notamment la microscopie électronique à balayage, la spectroscopie, la diffraction électronique et des analyses chimiques afin d’identifier la magnétite et de mesurer l’épaisseur des couches.
Ce niveau d’analyse n’est évidemment pas nécessaire pour un cabochon ordinaire, mais il constitue la preuve scientifique du mécanisme observé dans le matériau de référence.
Obsidienne de feu naturelle, synthétique et traitements
Une véritable obsidienne de feu est un verre volcanique naturel dont l’iridescence s’est formée pendant l’évolution et le refroidissement de la lave.
Le mot « synthétique » est mal adapté à l’obsidienne, puisqu’un verre fabriqué par l’être humain ne peut pas être géologiquement une obsidienne. Il s’agit simplement de verre artificiel imitant un matériau volcanique.
Verre artificiel
Le verre industriel peut être fabriqué pratiquement dans n’importe quelle couleur.
Des couches, particules métalliques ou films optiques peuvent également lui donner une iridescence extrêmement vive.
Il est donc parfaitement possible de créer un matériau visuellement proche d’une obsidienne de feu.
La provenance et les caractéristiques internes sont particulièrement importantes lorsque le matériau possède une valeur élevée.
Revêtements iridescents
Un verre noir ou une obsidienne ordinaire peut être recouvert d’une couche métallique très mince.
Ces traitements produisent parfois des couleurs arc-en-ciel particulièrement intenses.
Dans ce cas, l’effet est situé directement sur la surface. Une rayure ou une zone d’usure peut interrompre le revêtement.
Dans une véritable Fire Obsidian, la couche responsable de la couleur se trouve à l’intérieur du verre.
Teinture
La teinture permet de colorer certains matériaux, mais elle n’est pas particulièrement efficace pour reproduire le véritable phénomène d’interférence de l’obsidienne de feu.
Une coloration rouge ou bleue uniforme visible sous tous les angles ne possède pas le caractère dynamique du matériau naturel.
Chauffage
Le chauffage n’est pas un traitement standard permettant de créer une obsidienne de feu.
Les nanocouches enrichies en magnétite se sont développées dans des conditions très particulières pendant l’histoire volcanique du matériau.
Chauffer simplement une obsidienne noire après son extraction ne reproduit pas ce processus de façon contrôlée.
Une chaleur excessive peut au contraire provoquer des fractures, modifier le verre ou favoriser sa dévitrification.
Résine
L’obsidienne compacte ne nécessite normalement pas de stabilisation systématique.
Une pierre fissurée peut cependant être réparée ou consolidée avec une résine.
Ce traitement n’est pas spécifique à l’obsidienne de feu et devrait idéalement être signalé lorsqu’il est important.
Obsidienne de feu, obsidienne arc-en-ciel, obsidienne Mentogochol, obsidienne dorée ou obsidienne argentée?
Plusieurs obsidiennes présentent des phénomènes optiques colorés, mais leur apparence et les mécanismes documentés ne sont pas nécessairement identiques.
| Propriété | Obsidienne de feu | Obsidienne arc-en-ciel | Obsidienne Mentogochol | Obsidienne dorée | Obsidienne argentée |
|---|---|---|---|---|---|
| Nature | Verre volcanique iridescent | Verre volcanique iridescent | Nom commercial d’une obsidienne iridescente | Verre volcanique à reflet | Verre volcanique à reflet |
| Couleur de fond | Noir à brun foncé | Noir | Noir | Noir | Noir |
| Effet principal | Couleurs très vives, métalliques et directionnelles | Bandes multicolores souvent plus larges | Couleurs multicolores irrégulières | Reflet or ou bronze | Reflet gris argenté |
| Couleurs | Rouge, orange, jaune, vert, bleu, violet, rose | Plusieurs couleurs de l’arc-en-ciel | Violet, bleu, vert, doré, rose | Principalement jaune-or | Principalement gris-blanc |
| Mécanisme bien documenté | Interférence de nanocouches riches en magnétite à Glass Buttes | Variable selon les matériaux et localités | Pas de mécanisme distinct officiellement défini | Réflexion sur inclusions orientées selon certains matériaux | Réflexion sur inclusions orientées selon certains matériaux |
| Épaisseur des couches étudiées | 300 à 700 nm | Variable | Non définie | Non comparable directement | Non comparable directement |
| Provenance emblématique | Glass Buttes, Oregon | Mexique, notamment Jalisco | Mexique dans le commerce | Mexique et autres localités | Mexique et autres localités |
| Dureté | Env. 5–5,5 | Env. 5–5,5 | Env. 5–5,5 | Env. 5–5,5 | Env. 5–5,5 |
| Caractéristique distinctive | Iridescence extrêmement vive produite par des couches nanométriques | Large effet arc-en-ciel | Organisation commerciale plus irrégulière des couleurs | Nappe dorée | Nappe argentée |
L’obsidienne arc-en-ciel constitue la comparaison la plus importante. Le GIA distingue notamment la Fire Obsidian de Glass Buttes des matériaux rainbow et sheen dont les bandes sont souvent plus larges et les couleurs davantage pastel. Plusieurs mécanismes différents peuvent produire les phénomènes observés dans les obsidiennes iridescentes.
L’obsidienne Mentogochol est une appellation commerciale appliquée à certaines obsidiennes mexicaines aux couleurs multicolores irrégulières. Il ne s’agit pas d’une variété minéralogique possédant une nanotexture officiellement définie comme celle du matériau de Glass Buttes.
L’obsidienne dorée présente principalement un reflet jaune-or ou bronze plutôt qu’une succession complète de couleurs. Son effet peut notamment être lié à des inclusions internes orientées capables de réfléchir la lumière.
L’obsidienne argentée fonctionne sur un principe visuel comparable, mais produit principalement une réflexion blanche ou gris métallique.
Qualité, rareté et valeur de l’obsidienne de feu
L’obsidienne de feu de Glass Buttes représente une forme beaucoup moins commune d’obsidienne que le verre noir ordinaire de la même région. Même dans une zone extrêmement riche en obsidienne, seule une faible proportion possède des couches permettant d’obtenir un effet de feu de haute qualité.
Sa valeur dépend principalement de l’intensité des couleurs, du nombre de couleurs visibles, de la surface occupée par l’iridescence, de l’orientation de la taille et de la qualité du polissage.
Intensité de l’iridescence
Les pierres les plus spectaculaires présentent des couleurs extrêmement lumineuses qui contrastent fortement avec leur fond noir.
Une iridescence faible nécessitant une position très précise est généralement moins impressionnante qu’un large flash visible pendant une plus grande partie du mouvement de la pierre.
Le rouge, l’orange et le magenta peuvent être particulièrement spectaculaires, mais aucune couleur n’est officiellement considérée comme supérieure.
Étendue de la couche colorée
Une petite ligne iridescente peut être très belle, mais une pierre dont le feu couvre une grande partie de la surface offre généralement davantage d’impact visuel.
La couche doit toutefois être exposée de manière suffisamment uniforme.
Une excellente matière brute peut être perdue si le lapidaire traverse la couche pendant le façonnage.
Diversité des couleurs
Certains spécimens présentent seulement deux ou trois couleurs dominantes alors que d’autres montrent presque tout le spectre visible.
Les transitions entre rouge, jaune, vert, bleu et violet peuvent accroître fortement l’intérêt d’une pierre.
La qualité reste néanmoins esthétique et aucune classification scientifique n’exige un nombre minimal de couleurs.
Angle de vision
Un élément souvent négligé est la plage d’angles sous laquelle l’effet reste visible.
Une pierre dont le feu apparaît sous plusieurs orientations est généralement plus facile à apprécier dans un bijou.
Un phénomène spectaculaire mais visible seulement pendant une fraction très précise du mouvement peut être davantage adapté à une pièce de collection qu’à un pendentif porté quotidiennement.
Qualité du polissage
La surface noire et vitreuse montre facilement les rayures.
Un excellent polissage est donc indispensable pour apprécier pleinement l’iridescence.
De petites rayures peuvent diffuser la lumière en surface et réduire fortement le contraste avec les couches internes colorées.
Travail du lapidaire
Dans l’obsidienne de feu, la valeur d’une pierre terminée dépend énormément du savoir-faire du lapidaire.
Il doit localiser une couche qui peut mesurer moins d’un micromètre d’épaisseur, déterminer son orientation tridimensionnelle puis créer une surface qui révèle correctement le phénomène.
Une grande partie de la valeur d’un cabochon exceptionnel provient donc du travail nécessaire pour transformer un brut difficile en une pierre montrant tout son potentiel.
Classements commerciaux
Il n’existe aucune norme gemmologique officielle A, AA ou AAA pour l’obsidienne de feu.
Ces catégories varient selon les vendeurs et ne permettent pas de comparer objectivement deux pierres.
Pour évaluer une pièce, il est préférable d’observer une vidéo montrant la pierre en mouvement, sa provenance, sa taille, son polissage et la superficie réelle occupée par l’iridescence.
Utilisation en joaillerie et entretien
L’obsidienne de feu est particulièrement appréciée sous forme de cabochons, pendentifs et pièces de collection. La difficulté de taille et l’orientation très précise des couches colorées rendent chaque pierre polie relativement unique.
Les grandes surfaces bombées ou légèrement courbes sont généralement beaucoup plus adaptées que les facettes classiques.
Cabochons
Le cabochon constitue probablement la forme idéale.
Une surface courbe permet à plusieurs angles d’interagir simultanément avec la lumière et augmente les chances de voir les couleurs pendant que la pierre est déplacée.
Le lapidaire doit néanmoins adapter la forme du cabochon à l’orientation de la couche interne plutôt que simplement imposer une forme standard au brut.
Une pièce irrégulière peut ainsi produire un feu beaucoup plus impressionnant qu’un ovale parfaitement symétrique.
Pendentifs
Les pendentifs conviennent particulièrement bien à l’obsidienne de feu.
Ils permettent d’utiliser des pierres relativement grandes et laissent suffisamment de mouvement pour que les couleurs changent naturellement lorsque la personne se déplace.
Ils protègent également mieux la pierre contre les impacts qu’une bague.
Bagues
Une bague est possible, mais l’obsidienne ne possède qu’une dureté d’environ 5 à 5,5.
Elle se raye donc beaucoup plus facilement qu’un quartz ou un saphir et peut également s’ébrécher lorsqu’elle heurte une surface dure.
Une monture entourant les côtés du cabochon est préférable.
Pour une pierre d’obsidienne de feu exceptionnelle, un pendentif offre généralement un meilleur compromis entre visibilité et protection.
Sculptures et pièces de collection
Les grandes pièces permettant de montrer plusieurs bandes de feu peuvent être particulièrement impressionnantes.
Cependant, une grande partie du brut de Glass Buttes ne présente le phénomène que dans de très fines zones. Une sculpture qui enlève trop de matière risque donc de détruire les couches iridescentes.
Pour cette raison, les pièces lapidaires de haute qualité tendent souvent à suivre les structures naturelles plutôt qu’à rechercher une géométrie prédéterminée.
Comment nettoyer une obsidienne de feu?
Le nettoyage doit rester simple. De l’eau tiède, un peu de savon doux et un chiffon très souple sont généralement suffisants.
La surface peut ensuite être rincée et séchée immédiatement avec un chiffon propre afin d’éliminer les traces qui pourraient masquer temporairement les couleurs.
Les poudres abrasives, éponges rugueuses et produits de polissage ménagers doivent absolument être évités. Une obsidienne est relativement tendre et les micro-rayures sont particulièrement visibles sur son fond noir brillant.
Le nettoyage aux ultrasons et à la vapeur n’est pas nécessaire. L’obsidienne peut contenir de fines fractures invisibles et sa nature vitreuse la rend moins tolérante aux chocs mécaniques ou thermiques qu’une gemme cristalline particulièrement résistante.
Les changements brusques de température doivent également être évités. Une pierre froide placée soudainement dans une eau très chaude peut subir des contraintes internes.
Lors du rangement, l’obsidienne de feu devrait être conservée dans une pochette individuelle ou un compartiment séparé. Le quartz, la topaze, le saphir, le rubis et le diamant sont tous suffisamment durs pour rayer sa surface.
Avec ces précautions, une obsidienne de feu bien taillée peut conserver pendant de nombreuses années son poli noir profond et les couches iridescentes qui comptent parmi les phénomènes optiques les plus impressionnants observés dans un verre volcanique naturel.
