Obsidienne acajou : le guide de référence
Partager cet article

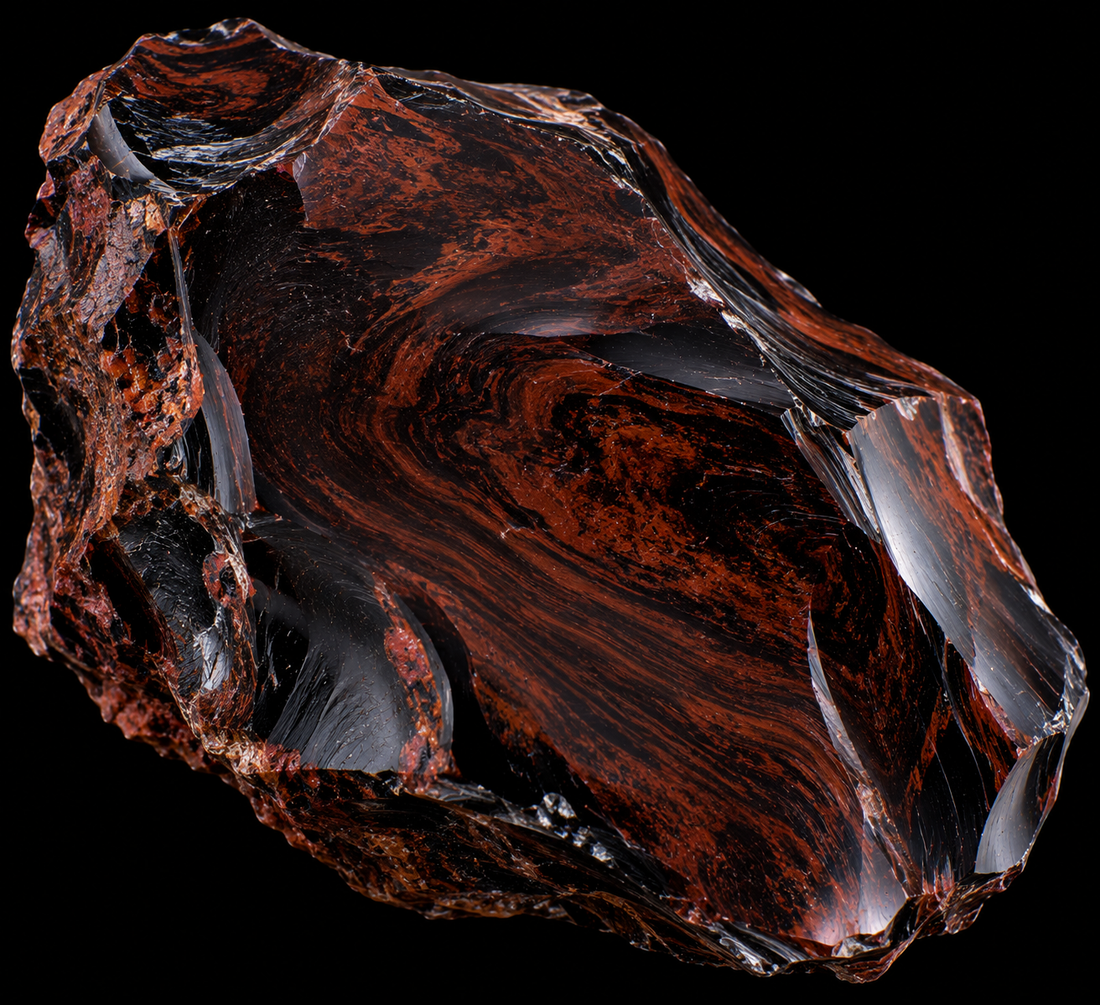

L’obsidienne acajou est une variété naturelle d’obsidienne reconnaissable à son mélange de noir et de brun rougeâtre rappelant les teintes chaudes du bois d’acajou. Ses motifs peuvent former des taches, des bandes, des nuages ou des tourbillons irréguliers, donnant à chaque morceau une apparence différente. Elle est principalement utilisée sous forme de cabochons, de perles, de pierres polies et d’objets décoratifs.
Comme toutes les obsidiennes, l’obsidienne acajou est un verre volcanique naturel plutôt qu’un minéral cristallisé. Elle se forme à partir d’un magma généralement riche en silice dont la viscosité élevée et le refroidissement empêchent le développement généralisé de cristaux. Sa structure reste ainsi amorphe, avec une composition chimique généralement proche de celle d’une rhyolite.
Les zones brun rougeâtre sont liées à la chimie du fer et à son état d’oxydation dans le verre. Dans l’obsidienne acajou des Carpates étudiée scientifiquement, les zones rouges contiennent notamment du fer ferrique Fe³⁺ concentré dans de très petits cristaux d’hématite, tandis que l’obsidienne noire associée contient davantage de fer ferreux Fe²⁺ dissous dans le verre. Cette différence montre que la couleur acajou ne dépend pas simplement de la quantité totale de fer, mais également de la manière dont celui-ci est incorporé dans le matériau.
L’obsidienne acajou en bref
| Propriété | Donnée |
|---|---|
| Nom | Obsidienne acajou |
| Nom anglais | Mahogany obsidian |
| Nature | Verre volcanique naturel |
| Type | Variété rouge-brun et noire d’obsidienne |
| Composition dominante | Verre silicaté généralement rhyolitique |
| Teneur typique en silice | Généralement plus de 70 % de SiO₂ |
| Structure | Amorphe, non cristalline |
| Système cristallin | Aucun |
| Couleurs | Noir, brun, brun rougeâtre, rouge sombre à acajou |
| Dureté | Environ 5 à 5,5 sur l’échelle de Mohs |
| Densité | Généralement environ 2,3 à 2,6 |
| Indice de réfraction | Généralement autour de 1,48 à 1,51 |
| Biréfringence | Aucune véritable biréfringence |
| Caractère optique | Isotrope |
| Éclat | Vitreux |
| Transparence | Opaque à translucide sur les parties minces |
| Clivage | Aucun |
| Fracture | Conchoïdale |
| Principal élément associé au brun-rouge | Fer, particulièrement Fe³⁺ et hématite dans les matériaux étudiés |
| Texture caractéristique | Tachetée, marbrée, rubanée ou tourbillonnante |
| Provenances documentées | États-Unis et Hongrie, avec d’autres occurrences ponctuelles dans les provinces volcaniques à obsidienne |
| Obsidienne acajou documentée au Québec | Non à ce jour |
Les valeurs physiques correspondent à l’obsidienne en général et peuvent légèrement varier selon la composition du verre. L’obsidienne acajou ne constitue pas une espèce différente de l’obsidienne noire : c’est principalement sa distribution particulière du fer et ses motifs rouge-brun qui la distinguent.
Qu’est-ce qu’une obsidienne acajou?
L’obsidienne acajou est une obsidienne naturelle présentant des zones noires et brun rougeâtre à rouge sombre. Le terme « acajou » est descriptif et fait référence à la ressemblance de certaines couleurs avec le bois d’acajou.
Il ne s’agit donc ni d’une espèce minérale distincte ni d’une variété possédant une formule chimique qui lui serait propre. Une obsidienne acajou reste fondamentalement du verre volcanique naturel, comme une obsidienne noire, dorée ou arc-en-ciel.
L’obsidienne se développe principalement dans des magmas felsiques très riches en silice, généralement de composition rhyolitique. Ces magmas sont extrêmement visqueux, ce qui ralentit fortement le déplacement des atomes et limite la croissance des cristaux pendant le refroidissement.
Lorsque la matière se solidifie sous des conditions permettant de conserver cette structure vitreuse, elle produit de l’obsidienne. De faibles quantités de cristaux, de bulles ou d’autres structures peuvent néanmoins être emprisonnées dans le verre sans que celui-ci perde son caractère fondamentalement amorphe.
Dans l’obsidienne acajou, des différences dans l’état d’oxydation du fer et dans la répartition de minuscules phases ferrifères créent des secteurs rouge-brun contrastant avec les portions sombres.
Les mouvements de la lave avant sa solidification peuvent étirer ces zones et produire des motifs particulièrement complexes. C’est pourquoi certaines pierres présentent des taches arrondies tandis que d’autres montrent de véritables vagues ou rubans rouges et noirs.
Pourquoi l’obsidienne est-elle brun rougeâtre?
La coloration acajou est principalement liée au fer présent dans le verre volcanique. Il ne suffit toutefois pas de dire qu’une obsidienne contenant davantage de fer devient automatiquement rouge, puisque l’état d’oxydation et la forme dans laquelle le fer est présent jouent un rôle fondamental.
Les recherches consacrées à l’obsidienne acajou des Carpates permettent particulièrement bien d’illustrer ce phénomène. Des obsidiennes rouges et noires provenant du même secteur possèdent des teneurs globales en fer relativement comparables, mais leur fer n’est pas organisé de la même manière.
Le rôle du fer ferrique Fe³⁺
Dans l’obsidienne acajou étudiée près de Tolcsva, en Hongrie, une grande partie du fer responsable des zones rouges se trouve sous la forme de fer ferrique Fe³⁺.
Ce fer est notamment présent dans de très petits cristaux d’hématite Fe₂O₃ dispersés dans le verre aluminosilicaté. L’hématite finement divisée possède naturellement des teintes rouges à brun rougeâtre et peut donc colorer fortement le matériau même lorsqu’elle représente une faible proportion de sa masse.
Les observations microscopiques ont confirmé la présence de cristaux d’hématite directement intégrés dans la matrice vitreuse. Leur présence explique pourquoi le rouge-brun appartient réellement à l’intérieur de l’obsidienne plutôt qu’à une simple coloration superficielle.
Le fer dans l’obsidienne noire
L’obsidienne noire associée peut contenir une quantité totale de fer semblable tout en possédant une apparence complètement différente.
Dans les échantillons carpathiques étudiés, une proportion beaucoup plus importante du fer est présente sous forme Fe²⁺ dissoute directement dans le verre aluminosilicaté.
Cette différence montre pourquoi la couleur ne peut pas être prédite uniquement à partir de la teneur totale en fer. Deux verres issus d’une même région peuvent posséder une chimie globale proche tout en étant visuellement noir profond ou rouge acajou.
Pourquoi certaines zones sont-elles presque rouges?
Lorsque les phases contenant du Fe³⁺ deviennent suffisamment concentrées, la couleur peut passer du brun au rouge brunâtre ou au rouge rouille.
L’épaisseur du matériau influence également l’apparence. Une partie mince observée sous une forte lumière peut laisser apparaître davantage de rouge, tandis que la même matière vue dans une masse épaisse semble beaucoup plus sombre.
La distribution du fer n’est pas nécessairement homogène pendant le refroidissement. Des zones riches en phases ferriques peuvent ainsi alterner avec du verre noir et produire les motifs typiques de l’obsidienne acajou.
Pourquoi les motifs forment-ils des bandes et des tourbillons?
Le magma reste en mouvement pendant une partie de sa solidification.
Comme il est très visqueux, des zones de compositions ou de textures légèrement différentes peuvent être étirées sans se mélanger complètement. Elles enregistrent ainsi le déplacement de la lave sous forme de rubans, de plis et de structures fluidales.
Les portions riches en matériel ferrique rouge-brun suivent ces mouvements. Le motif d’une obsidienne acajou peut donc donner une véritable image figée des déformations ayant affecté le verre lorsqu’il était encore partiellement liquide.
Composition chimique et structure amorphe
L’obsidienne acajou n’a pas de formule chimique unique puisqu’il s’agit d’un verre volcanique plutôt que d’un minéral.
Sa composition est généralement rhyolitique, avec une forte proportion de silice. Les obsidiennes rhyolitiques peuvent couramment contenir environ 71 à 77 % de SiO₂.
L’alumine Al₂O₃ représente généralement le deuxième constituant majeur. Le sodium et le potassium sont présents sous forme de Na₂O et K₂O, tandis que le calcium, le magnésium, le fer et le titane apparaissent en plus faibles quantités.
Une obsidienne peut donc posséder une composition chimique globalement comparable à celle d’une rhyolite ou d’un granite tout en présentant une texture complètement différente.
Dans le granite, les éléments ont eu suffisamment de temps et de mobilité pour se répartir entre des cristaux de quartz, feldspath, mica et différents minéraux accessoires.
Dans l’obsidienne, la mobilité atomique devient trop faible pour permettre une cristallisation généralisée. Les atomes restent organisés à courte distance, mais ne construisent pas le réseau périodique caractéristique d’un cristal.
La structure est donc dite amorphe.
L’obsidienne acajou ne possède aucun système cristallin, aucune forme cristalline propre et aucune biréfringence cristalline normale.
Elle peut néanmoins contenir de minuscules cristaux.
Dans les matériaux rouge-brun étudiés scientifiquement, des nanocristaux ou microcristaux d’hématite peuvent notamment être dispersés dans le verre. Leur présence ne transforme pas l’ensemble de la roche en matériau cristallin.
Avec le temps, l’obsidienne peut progressivement se dévitrifier. Le verre métastable se transforme alors en assemblages de minéraux plus stables, ce qui explique pourquoi les grandes masses d’obsidienne parfaitement vitreuse sont surtout associées à des systèmes volcaniques relativement jeunes à l’échelle géologique.
Propriétés physiques et optiques
L’obsidienne acajou possède une dureté d’environ 5 à 5,5 sur l’échelle de Mohs.
Elle est donc plus tendre que le quartz et peut être rayée par de nombreuses pierres gemmes courantes. Sa dureté reste néanmoins suffisante pour obtenir un excellent poli et fabriquer des objets ornementaux durables lorsqu’ils sont utilisés avec précaution.
Sa densité se situe généralement autour de 2,3 à 2,6. La valeur précise dépend de la composition chimique du verre, de sa teneur en fer et de la présence éventuelle de petites cavités ou inclusions.
Son indice de réfraction est généralement proche de 1,48 à 1,51.
Comme le matériau est amorphe, il est normalement isotrope. Il ne possède donc pas deux indices principaux comme les minéraux anisotropes tels que le quartz ou le corindon.
Des contraintes internes peuvent cependant produire des effets anormaux sous lumière polarisée. Ces tensions sont liées à l’histoire thermique et au refroidissement du verre et ne constituent pas une véritable biréfringence cristalline.
L’obsidienne possède un éclat vitreux particulièrement évident sur une cassure fraîche ou une surface correctement polie.
Elle ne possède pas de clivage.
Lorsqu’elle se casse, elle développe au contraire une fracture conchoïdale constituée de surfaces lisses et incurvées. Les cassures peuvent produire des arêtes extrêmement fines et coupantes, caractéristique qui explique l’utilisation de l’obsidienne pour fabriquer des outils tranchants depuis la Préhistoire.
Cette fracture constitue également une faiblesse en joaillerie. Malgré sa dureté modérée, l’obsidienne reste cassante et peut facilement s’ébrécher si elle reçoit un choc suffisamment puissant.
Comment se forme l’obsidienne acajou?
L’obsidienne acajou se forme dans des environnements volcaniques où un magma riche en silice parvient à se solidifier principalement sous forme de verre.
La formation de ses couleurs particulières exige en plus des conditions permettant au fer de se retrouver sous différents états d’oxydation et de former localement des phases riches en Fe³⁺.
Formation d’un magma rhyolitique
L’histoire commence avec un magma felsique riche en silice.
La forte proportion de SiO₂ crée une structure liquide très polymérisée et donc extrêmement visqueuse. Les rhyolites peuvent ainsi s’écouler beaucoup plus lentement que des laves basaltiques.
Cette viscosité limite le déplacement des ions nécessaires à la croissance des cristaux.
Elle constitue l’une des raisons pour lesquelles d’importantes masses de verre peuvent se former dans des laves rhyolitiques.
Mise en place de la lave
Le magma peut être expulsé sous forme de coulée, de dôme ou d’autres masses volcaniques siliceuses.
À mesure qu’il approche de la surface, il perd également une grande partie de ses gaz dissous. Une obsidienne dense contient généralement beaucoup moins de bulles qu’une pierre ponce issue d’un magma apparenté mais beaucoup plus vésiculaire.
La partie du magma capable de s’écouler sans se fragmenter complètement peut ensuite produire des zones massives de verre.
Solidification sous forme de verre
Le refroidissement et la très forte viscosité deviennent suffisamment importants pour empêcher une cristallisation généralisée.
Les atomes ne peuvent plus se déplacer assez rapidement pour construire de grands réseaux cristallins.
Le liquide devient alors progressivement un verre solide.
Contrairement à une simplification fréquente, il n’est pas toujours nécessaire que toute la masse soit refroidie instantanément comme une fine goutte de lave. La très grande viscosité des magmas rhyolitiques joue elle aussi un rôle majeur dans la conservation du verre.
Oxydation du fer
Dans certaines zones, une partie du fer passe vers un état plus oxydé et devient principalement ferrique Fe³⁺.
De minuscules phases riches en fer peuvent alors se séparer du verre.
Dans l’obsidienne acajou des Carpates, l’hématite est directement documentée comme phase importante associée à la coloration rouge.
Les secteurs dans lesquels le fer reste davantage incorporé au verre sous forme ferreuse peuvent conserver une apparence beaucoup plus noire.
Déformation et rubanement
La lave ne cesse pas nécessairement de bouger dès le début de sa solidification.
Les zones noires et rouge-brun peuvent être étirées, repliées et mélangées partiellement par l’écoulement.
Une fois la matière complètement figée, ces structures restent enregistrées dans le verre.
Cela explique les motifs irréguliers qui font la réputation de l’obsidienne acajou : chaque morceau représente une portion différente d’un ancien écoulement volcanique.
Où trouve-t-on l’obsidienne acajou dans le monde?
L’obsidienne ordinaire possède de nombreuses occurrences dans les régions volcaniques riches en silice. Les variétés présentant une coloration rouge-brun suffisamment marquée pour être décrites comme obsidienne acajou sont beaucoup plus localisées.
Plusieurs occurrences sont particulièrement bien documentées aux États-Unis et en Europe centrale.
Glass Buttes, Oregon, États-Unis
Les Glass Buttes, dans le centre-sud de l’Oregon, représentent l’une des occurrences classiques d’obsidienne acajou aux États-Unis.
Le complexe volcanique contient plusieurs variétés d’obsidienne possédant des couleurs et textures différentes.
Le matériau acajou de Glass Buttes présente généralement un fond noir traversé par d’importantes plages brun rougeâtre. Certains morceaux montrent des motifs relativement simples, tandis que d’autres développent des structures tourbillonnantes particulièrement recherchées par les lapidaires.
Les obsidiennes de ce secteur sont associées à des épisodes volcaniques du Miocène et du Pliocène. Les couleurs acajou y sont attribuées à la présence et à l’état d’oxydation du fer dans le verre.
Cerro del Medio, Nouveau-Mexique, États-Unis
Une variété d’obsidienne acajou est également documentée au Cerro del Medio, dans les monts Jemez du Nouveau-Mexique.
Cette occurrence appartient aux rhyolites de la caldeira de Valles.
Le matériau rouge-brun est beaucoup moins répandu que les obsidiennes noires ou grises du même système volcanique. Des fragments acajou ont été identifiés sur le versant occidental du dôme de Cerro del Medio, où ils se trouvent avec d’autres variétés de verre rhyolitique.
L’analyse géochimique montre que le matériau acajou appartient bien à la même source volcanique générale que les obsidiennes de couleur plus classique.
Cette observation est importante puisqu’elle confirme qu’un changement spectaculaire de couleur ne signifie pas nécessairement un changement majeur de composition globale ou de provenance.
Tolcsva, Hongrie
L’occurrence de Tolcsva, dans les montagnes de Tokaj-Prešov en Hongrie, constitue probablement l’exemple scientifique le mieux étudié d’obsidienne acajou.
La variété rouge-brun y est extrêmement rare par rapport à l’obsidienne noire ordinaire de la même zone.
La source précise a été retrouvée sur la colline de Szokolya près de Tolcsva. Des pièces géologiques et des objets archéologiques fabriqués avec ce matériau ont fait l’objet d’analyses chimiques, spectroscopiques et microscopiques détaillées.
Ces travaux ont montré que la différence entre les variétés noire et acajou ne vient pas principalement d’une plus grande quantité totale de fer.
Dans l’obsidienne noire, le fer est surtout présent sous forme ferreuse dans le verre, tandis que le matériau acajou contient davantage de Fe³⁺ concentré dans des cristaux d’hématite.
Autres provinces volcaniques
Des obsidiennes rougeâtres ou brunâtres peuvent apparaître ponctuellement dans d’autres provinces volcaniques à obsidienne.
Il faut toutefois éviter d’attribuer automatiquement le terme « acajou » à toutes les obsidiennes brunes. Certains verres possèdent une coloration globalement brune sans présenter les motifs noirs et rouge-brun caractéristiques du matériau généralement commercialisé sous ce nom.
Pour une pièce de collection, une provenance documentée demeure donc particulièrement utile. L’apparence seule ne permet pas de déterminer avec certitude de quel volcan ou de quelle région provient une obsidienne.
L’obsidienne acajou au Québec
L’obsidienne acajou naturelle n’est pas actuellement documentée comme une variété provenant du Québec.
La province contient pourtant d’immenses séquences de roches volcaniques, notamment en Abitibi, où des rhyolites anciennes sont abondamment représentées.
Certaines de ces rhyolites montrent même des textures indiquant qu’elles étaient autrefois en partie vitreuses.
Dans le secteur de Duprat, par exemple, des descriptions géologiques québécoises mentionnent des rhyolites possédant un rubanement spectaculaire, des sphérulites et une texture interprétée comme celle d’une ancienne obsidienne.
Cette observation est particulièrement intéressante puisqu’elle démontre que des verres volcaniques ont pu exister lors des anciens épisodes volcaniques québécois.
Le problème réside dans leur conservation.
Les roches volcaniques de l’Abitibi sont âgées de plusieurs milliards d’années et ont été soumises à l’altération, à la circulation de fluides, à la déformation et au métamorphisme.
Le verre volcanique est un matériau métastable qui tend naturellement à se dévitrifier avec le temps. Les anciennes obsidiennes peuvent donc recristalliser et devenir des rhyolites contenant des textures héritées du verre original sans conserver les propriétés d’une obsidienne fraîche.
Il faut par conséquent distinguer une ancienne coulée autrefois vitreuse d’un gisement moderne d’obsidienne pouvant être taillée comme le matériau provenant de l’Oregon ou du Nouveau-Mexique.
À l’heure actuelle, aucune occurrence québécoise reconnue ne permet de considérer la province comme une provenance d’obsidienne acajou gemme.
Une roche noire et rouge-brun trouvée au Québec ne devrait donc pas être identifiée comme obsidienne acajou sur la seule base de son apparence.
À quoi ressemble une obsidienne acajou naturelle?
Une obsidienne acajou naturelle combine généralement un fond noir ou brun extrêmement sombre avec des plages rouge-brun.
Les couleurs peuvent rappeler le bois d’acajou, la rouille, la terre cuite sombre ou un rouge chocolat.
Le motif varie considérablement d’un morceau à l’autre.
Certaines pierres sont principalement noires avec quelques taches rouges dispersées. D’autres présentent presque autant de rouge-brun que de noir.
Des bandes épaisses peuvent traverser la pierre, tandis que certaines pièces montrent des tourbillons très complexes provenant de la déformation de la lave.
À l’état brut, une cassure fraîche possède un éclat vitreux.
Les zones rouges sont généralement intégrées directement au verre et ne ressemblent pas à une croûte poudreuse déposée sur la surface.
Sur une arête suffisamment mince et éclairée par l’arrière, certaines parties peuvent devenir légèrement translucides et laisser apparaître des teintes rougeâtres plus vives.
Une fois polie, l’obsidienne prend un lustre particulièrement élevé.
Le contraste entre le noir et les zones acajou devient alors beaucoup plus évident.
Contrairement à l’obsidienne dorée ou arc-en-ciel, le motif rouge-brun reste généralement visible sous pratiquement tous les angles. Il s’agit d’une coloration réelle du matériau plutôt que d’un reflet qui apparaît uniquement selon une orientation précise.
Comment identifier une obsidienne acajou?
L’apparence noire et rouge-brun de l’obsidienne acajou est caractéristique, mais elle n’est pas suffisante pour confirmer l’identification.
Le jaspe rouge, certaines rhyolites, des verres manufacturés et différents matériaux composites peuvent présenter des couleurs semblables.
L’objectif principal consiste d’abord à démontrer que la pierre est réellement un verre volcanique naturel.
Fracture conchoïdale
L’obsidienne possède une fracture conchoïdale particulièrement nette.
Une cassure fraîche forme des surfaces lisses, incurvées et vitreuses plutôt que les surfaces granulaires produites par une roche composée de nombreux cristaux.
Ce caractère permet notamment de la différencier assez facilement d’un jaspe ou d’une rhyolite cristallisée lorsque le matériau brut peut être examiné.
Il ne permet toutefois pas de séparer automatiquement l’obsidienne d’un verre manufacturé, puisque les deux peuvent présenter une fracture conchoïdale.
Éclat vitreux
Une surface fraîche ou polie possède un véritable aspect de verre.
La réflexion est généralement plus nette que sur un jaspe microcristallin.
Les parties acajou doivent conserver cette même texture vitreuse. Une zone rouge présentant une texture terreuse ou granulaire pourrait indiquer un matériau différent ou une altération superficielle.
Dureté
La dureté se situe autour de 5 à 5,5 sur l’échelle de Mohs.
Le quartz et le jaspe, proches de 7, sont sensiblement plus résistants aux rayures.
Ce critère peut donc aider à distinguer l’obsidienne d’un matériau siliceux microcristallin.
Les tests de rayure restent toutefois destructifs et ne devraient pas être effectués sur la face visible d’une pierre polie.
Indice de réfraction
L’indice de réfraction se situe généralement autour de 1,48 à 1,51.
Une lecture ponctuelle sur une surface polie peut être compatible avec un verre volcanique rhyolitique.
La valeur doit cependant être interprétée avec prudence puisqu’un verre industriel peut être fabriqué avec un indice comparable.
Microscopie
L’observation microscopique peut révéler des bandes d’écoulement, de petites bulles étirées, des microlites et des variations internes de couleur.
Dans certains matériaux acajou, de minuscules phases ferriques sont responsables des zones brun rougeâtre.
Un verre industriel peut également contenir des bulles, mais celles-ci peuvent être beaucoup plus rondes ou distribuées d’une manière incompatible avec l’écoulement naturel d’une lave.
Aucun type unique de bulle ne permet néanmoins d’établir à lui seul l’origine naturelle du verre.
Analyse chimique
La fluorescence X et d’autres méthodes d’analyse élémentaire permettent de déterminer la signature géochimique du verre.
Les proportions et surtout les éléments traces peuvent être comparés à ceux de sources volcaniques connues.
Cette approche est extrêmement efficace pour l’obsidienne et permet aux archéologues de déterminer la provenance de nombreux outils préhistoriques.
Une pièce acajou et une obsidienne noire provenant du même volcan peuvent ainsi partager une signature géochimique presque identique malgré leurs couleurs très différentes.
Obsidienne acajou naturelle, imitations et traitements
Une véritable obsidienne acajou est un verre volcanique naturel dont les zones rouge-brun se sont formées pendant l’histoire géologique du matériau.
Il n’existe donc pas d’« obsidienne synthétique » au sens utilisé pour le rubis ou le spinelle synthétique. Si un verre est produit artificiellement en usine ou en laboratoire, il s’agit d’un verre manufacturé et non d’une obsidienne véritable.
Verre artificiel
Le verre manufacturé constitue l’imitation la plus directe.
Des colorants et oxydes peuvent produire pratiquement n’importe quelle combinaison de noir, rouge et brun.
Un verre artificiel peut également être coulé de manière à produire des tourbillons ressemblant aux structures fluidales naturelles de l’obsidienne.
Cette ressemblance explique pourquoi l’apparence seule n’est pas toujours suffisante.
L’analyse microscopique, la composition chimique et surtout une provenance fiable deviennent particulièrement utiles pour une pièce dont l’origine est importante.
Matériaux composites
Des fragments d’obsidienne ou d’autres pierres peuvent être incorporés dans une résine noire ou rougeâtre.
Le résultat peut être poli et vendu comme matériau décoratif.
Sous grossissement, une matrice polymère peut apparaître entre les fragments. Des bulles parfaitement arrondies, des lignes de moulage ou une différence importante de dureté entre les composants peuvent également révéler le composite.
Teinture
La véritable obsidienne acajou ne nécessite pas de teinture pour produire sa couleur rouge-brun.
Un autre matériau pourrait néanmoins être coloré afin d’imiter son apparence.
Une teinture tend souvent à s’accumuler dans les fractures et les cavités ouvertes. Dans un matériau naturel, les zones acajou font partie intégrante du verre et peuvent se prolonger profondément dans la pierre.
Revêtements
Une surface pourrait être recouverte d’un pigment brun ou rouge afin de modifier son apparence.
Un tel revêtement risque de présenter une couleur différente sur les zones usées, ébréchées ou repolies.
Une véritable obsidienne acajou conserve ses motifs lorsque sa surface est progressivement retirée, puisque les variations se trouvent dans la masse du verre.
Chauffage
Le chauffage n’est pas un traitement gemmologique standard de l’obsidienne acajou.
Des températures élevées peuvent modifier le verre, les états d’oxydation du fer ou favoriser différentes transformations structurales.
Une pierre commerciale correctement identifiée ne devrait donc pas être présumée chauffée simplement parce que sa couleur rouge-brun est intense.
Polissage
Le polissage est une transformation lapidaire normale et ne constitue pas un traitement.
Il révèle au contraire les motifs déjà présents dans la matière naturelle.
Une surface très brillante permet au noir de devenir plus profond et aux zones acajou de présenter un contraste beaucoup plus net.
Obsidienne acajou, obsidienne noire, jaspe rouge, rhyolite ou verre artificiel?
Plusieurs pierres et verres peuvent présenter des couleurs noires, brunes et rougeâtres comparables à celles de l’obsidienne acajou.
| Propriété | Obsidienne acajou | Obsidienne noire | Jaspe rouge | Rhyolite | Verre artificiel |
|---|---|---|---|---|---|
| Nature | Verre volcanique naturel | Verre volcanique naturel | Quartz microcristallin | Roche volcanique cristallisée | Verre manufacturé |
| Composition générale | Verre rhyolitique riche en SiO₂ | Verre rhyolitique riche en SiO₂ | Principalement SiO₂ | Silicates felsiques variés | Variable selon la fabrication |
| Structure | Amorphe | Amorphe | Microcristalline | Cristalline à microcristalline | Amorphe |
| Dureté Mohs | Environ 5–5,5 | Environ 5–5,5 | Environ 6,5–7 | Généralement autour de 6 | Variable |
| Densité approximative | Environ 2,3–2,6 | Environ 2,3–2,6 | Environ 2,6 | Généralement autour de 2,4–2,7 | Variable |
| Couleurs caractéristiques | Noir et brun rougeâtre | Noir à gris très sombre | Rouge, rouge brun à jaune | Gris, rose, rouge, brun, parfois multicolore | Pratiquement toutes les couleurs |
| Éclat | Vitreux | Vitreux | Vitreux à cireux | Généralement plus terne | Vitreux |
| Fracture | Conchoïdale | Conchoïdale | Conchoïdale mais texture moins vitreuse | Variable | Généralement conchoïdale |
| Principale distinction | Motifs acajou internes liés au fer | Absence habituelle des grandes zones rouge-brun | Plus dur et microcristallin | Texture rocheuse souvent visible | Origine artificielle |
L’obsidienne noire possède les mêmes propriétés fondamentales, mais ne présente généralement pas les grandes plages brun rougeâtre caractéristiques de la variété acajou. Les deux peuvent néanmoins exister dans une même coulée volcanique et même se retrouver dans un seul morceau.
Le jaspe rouge doit principalement sa couleur au fer, mais il est constitué de silice microcristalline plutôt que de verre volcanique. Sa dureté proche de 7 et sa texture permettent généralement de le différencier.
La rhyolite possède une composition chimique proche de celle de nombreuses obsidiennes, mais elle est beaucoup plus cristallisée. Une rhyolite peut montrer des motifs rouges et noirs remarquables sans posséder la texture vitreuse uniforme d’une obsidienne.
Le verre artificiel représente la comparaison la plus difficile lorsque sa fabrication est de bonne qualité. Une combinaison de microscopie, d’analyse chimique et d’informations fiables sur la provenance est alors préférable à une identification uniquement visuelle.
Qualité, rareté et valeur de l’obsidienne acajou
La valeur d’une obsidienne acajou dépend principalement de l’intensité du rouge-brun, du contraste avec les zones noires, de la qualité du motif, de la compacité du verre, de l’absence de fractures importantes, du polissage, de la taille et de la provenance.
Il n’existe pas de système gemmologique officiel utilisant des grades A, AA ou AAA pour l’obsidienne acajou. Ces désignations sont commerciales et peuvent varier considérablement d’un vendeur à l’autre.
Couleur
Les teintes recherchées vont généralement du brun rougeâtre profond au véritable rouge acajou.
Une coloration trop pâle peut produire moins de contraste avec le noir, tandis qu’un rouge suffisamment soutenu crée des motifs beaucoup plus visibles.
La couleur ne doit toutefois pas être évaluée séparément du motif. Une pierre possédant plusieurs nuances naturelles peut être beaucoup plus intéressante qu’une masse rouge parfaitement uniforme.
Contraste
Le contraste entre le verre noir et les zones acajou représente l’un des principaux critères esthétiques.
Une base noire profonde fait particulièrement bien ressortir les bandes rouges et brun rouille.
Certaines pierres contiennent presque exclusivement du brun rougeâtre. Elles peuvent rester attrayantes, mais leur apparence est moins caractéristique que celle d’un morceau montrant clairement les deux couleurs.
Motifs
Les motifs tourbillonnants, rubanés et marbrés sont particulièrement recherchés.
Une pierre peut présenter plusieurs lignes parallèles issues de l’écoulement du verre, tandis qu’une autre possède de grandes taches acajou irrégulières.
Les structures complexes deviennent particulièrement spectaculaires dans de grands cabochons ou des sphères.
Le lapidaire doit choisir une orientation capable de conserver la partie la plus intéressante du motif sur la surface finale.
Qualité du verre
Le verre doit être suffisamment compact pour supporter le façonnage et le polissage.
Des zones fortement vésiculaires ou altérées peuvent produire une surface irrégulière.
Les fractures naturelles sont également importantes puisque l’obsidienne demeure cassante.
Une pierre possédant une grande surface intacte permet d’obtenir un meilleur poli et réduit le risque de bris pendant le sertissage ou l’utilisation.
Polissage
L’obsidienne peut prendre un poli miroir remarquable.
Cette qualité est essentielle pour mettre en valeur les motifs acajou.
Une surface rayée ou insuffisamment polie paraît rapidement grisâtre et réduit considérablement le contraste entre les différentes couleurs.
Les meilleurs cabochons possèdent donc une surface parfaitement régulière dépourvue de rayures visibles.
Taille
L’obsidienne peut être disponible en morceaux relativement importants.
Les grandes dimensions ne rendent donc pas automatiquement une pièce extrêmement rare.
Un grand bloc présentant des motifs acajou spectaculaires et peu de fractures reste néanmoins beaucoup plus intéressant qu’une masse uniforme de même poids.
Pour les petites pierres, le lapidaire doit choisir un secteur où suffisamment de noir et de rouge restent visibles malgré la réduction de taille.
Provenance
Une provenance documentée de Glass Buttes, de Cerro del Medio ou de Tolcsva peut augmenter l’intérêt d’un spécimen de collection.
Tolcsva est particulièrement remarquable en raison de la rareté de l’obsidienne acajou dans cette source et des recherches scientifiques consacrées à sa coloration.
Pour les objets lapidaires ordinaires, la provenance exacte joue généralement un rôle moins important que la beauté du motif.
Elle demeure toutefois utile pour distinguer du matériau naturel bien documenté de certains verres commerciaux d’origine incertaine.
Rareté
L’obsidienne comme roche n’est pas extrêmement rare dans les régions volcaniques siliceuses.
La variété acajou est cependant beaucoup moins commune que l’obsidienne noire ordinaire à l’échelle de certaines sources.
Sa rareté varie énormément d’un gisement à l’autre. À Tolcsva, le matériau rouge-brun est exceptionnel par rapport au verre noir dominant, tandis que Glass Buttes possède suffisamment de matériau acajou pour être devenu une provenance classique chez les collectionneurs et lapidaires.
La valeur dépend donc davantage de la qualité individuelle du morceau et de sa provenance que d’une rareté mondiale uniforme.
Utilisation en joaillerie et entretien
L’obsidienne acajou est principalement utilisée pour fabriquer des cabochons, pendentifs, boucles d’oreilles, bracelets, perles, bagues occasionnelles, sphères, sculptures et objets décoratifs.
Les grandes surfaces polies conviennent particulièrement bien puisqu’elles permettent de conserver les motifs naturels noirs et rouge-brun.
Le cabochon est l’une des tailles les plus courantes. Une forme ovale, ronde ou libre permet au lapidaire d’adapter la pierre directement au motif présent dans le brut plutôt que de sacrifier une belle zone pour respecter une forme rigide.
Les sphères et sculptures permettent également d’observer les motifs sous plusieurs orientations. Les bandes acajou peuvent alors traverser différentes faces de l’objet et révéler la structure tridimensionnelle originale de l’écoulement volcanique.
Avec une dureté de 5 à 5,5 sur l’échelle de Mohs, l’obsidienne acajou demande davantage de précautions que le quartz.
Une bague peut être portée occasionnellement, mais elle risque davantage de subir des rayures et des impacts qu’un pendentif ou une paire de boucles d’oreilles.
Sa fracture conchoïdale doit également être prise en considération. Une chute sur un plancher dur peut produire une ébréchure extrêmement nette et parfois créer des bords très coupants.
Une monture protectrice est donc préférable pour les bijoux exposés aux chocs.
Pour le nettoyage courant, de l’eau tiède, un savon doux et un chiffon ou une brosse très souple constituent la méthode la plus prudente.
Les poudres abrasives doivent être évitées, car elles peuvent progressivement ternir le poli vitreux.
Les nettoyeurs à ultrasons et la vapeur ne sont généralement pas nécessaires, particulièrement lorsqu’une pièce contient des fissures ou a été collée à sa monture.
Les changements thermiques brusques sont également à éviter afin de ne pas imposer de contraintes inutiles au verre.
Enfin, l’obsidienne acajou devrait être rangée séparément des pierres plus dures. Le quartz, l’améthyste, la calcédoine, le béryl, le spinelle, le saphir et le diamant peuvent tous rayer sa surface.
Une pochette individuelle ou un compartiment rembourré permet de préserver durablement son poli miroir et le contraste caractéristique entre ses zones noires et rouge acajou.
