Obsidienne : le guide de référence
Partager cet article

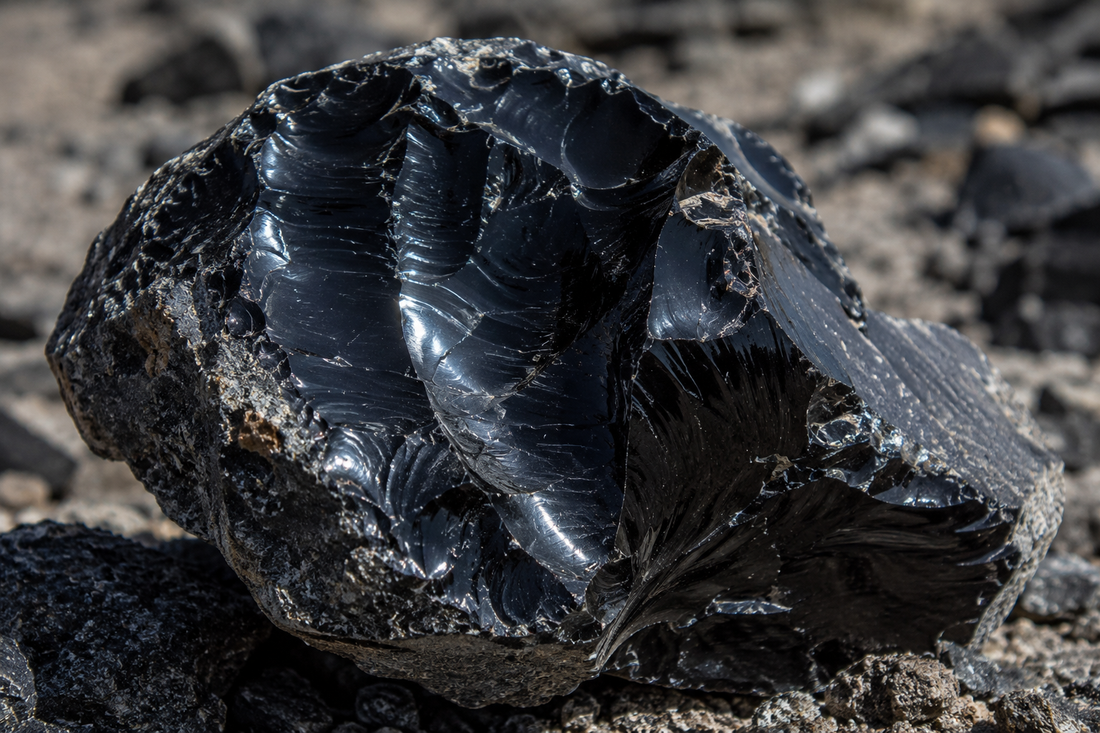

L’obsidienne est un verre volcanique naturel formé lorsqu’un magma riche en silice se solidifie sans développer une proportion importante de cristaux. Elle est surtout connue pour sa couleur noire, son éclat vitreux et sa fracture conchoïdale extrêmement nette, capable de produire des arêtes remarquablement fines et tranchantes.
Contrairement au quartz, à la fluorite ou au spinelle, l’obsidienne n’est pas une espèce minérale cristalline. Ses atomes ne sont pas organisés selon un réseau cristallin régulier : sa structure est amorphe, comme celle d’un verre fabriqué par l’être humain. Sa composition varie également d’un gisement à l’autre, même si la majorité des obsidiennes classiques possèdent une composition felsique proche de celle d’une rhyolite.
L’obsidienne peut être noire, brun foncé, rouge-brun, grisâtre ou présenter des effets optiques dorés, argentés et multicolores. Certaines variétés contiennent également des structures blanches en forme de flocons produites par la cristallisation progressive d’une partie du verre. Ces différences ont donné naissance à des appellations comme obsidienne flocon de neige, obsidienne acajou, obsidienne dorée et obsidienne arc-en-ciel.
L’obsidienne en bref
| Propriété | Donnée |
|---|---|
| Nom | Obsidienne |
| Nature | Verre volcanique naturel |
| Type de roche | Roche magmatique volcanique vitreuse |
| Structure | Amorphe, non cristalline |
| Composition générale | Variable, généralement felsique et riche en silice |
| Composition fréquente | Proche de la rhyolite |
| Teneur en silice typique | Souvent autour de 70 à 77 % de SiO₂ dans les obsidiennes rhyolitiques |
| Couleurs | Noir, brun, gris, rouge-brun, parfois verdâtre et multicolore |
| Couleur la plus fréquente | Noir à brun très foncé |
| Origine de la couleur noire | Principalement inclusions et particules microscopiques riches en fer, notamment magnétite |
| Dureté | Environ 5 à 5,5 sur l’échelle de Mohs |
| Densité | Environ 2,3 à 2,6 |
| Indice de réfraction | Environ 1,48 à 1,51, variable selon la composition |
| Caractère optique | Isotrope |
| Éclat | Vitreux |
| Transparence | Opaque en masse, souvent translucide sur les bords minces |
| Clivage | Aucun |
| Fracture | Conchoïdale très nette |
| Ténacité | Cassante |
| Formes naturelles | Coulées vitreuses, masses, nodules et fragments |
| Variétés connues | Noire, acajou, flocon de neige, dorée, argentée, arc-en-ciel |
| Principales provenances | Mexique, États-Unis, Arménie, Turquie, Islande, Italie et Japon |
| Provenance naturelle reconnue au Québec | Non comme source classique ou commerciale établie |
Les propriétés de l’obsidienne peuvent légèrement varier puisque le matériau ne possède pas une composition chimique unique. Une obsidienne rhyolitique du Mexique peut donc présenter une densité ou un indice de réfraction légèrement différent d’un verre volcanique provenant d’un autre système magmatique.
Qu’est-ce que l’obsidienne?
L’obsidienne est un verre volcanique naturel.
Elle se forme lorsqu’un magma généralement riche en silice se solidifie sans que ses constituants aient le temps ou la mobilité nécessaire pour s’organiser en un assemblage important de cristaux.
Cette absence de cristallisation constitue sa caractéristique fondamentale.
Dans une roche comme le granite, les atomes sont organisés dans des minéraux comme le quartz, les feldspaths et les micas. Dans une rhyolite, ces mêmes constituants chimiques peuvent former des cristaux extrêmement petits parce que la lave s’est solidifiée à la surface.
Dans une obsidienne, une grande partie du liquide magmatique est plutôt figée sous forme de verre.
Elle ne possède donc ni formule chimique précise ni système cristallin.
L’obsidienne est parfois qualifiée de minéraloïde, un terme utilisé pour des substances naturelles possédant certaines caractéristiques des minéraux sans répondre entièrement à leur définition cristallographique.
Elle reste néanmoins généralement classée comme une roche volcanique vitreuse en géologie.
La majorité des obsidiennes sont riches en silice et possèdent une composition proche de la rhyolite.
Des verres volcaniques de compositions légèrement différentes existent également, et des matériaux qualifiés d’obsidienne peuvent couvrir un domaine allant des compositions rhyolitiques à certaines compositions trachytiques ou phonolitiques.
L’obsidienne est surtout célèbre pour sa fracture.
Lorsque le verre se brise, aucune structure cristalline ne dirige la cassure selon des plans réguliers. La fracture progresse donc sous forme de surfaces courbes extrêmement lisses appelées fractures conchoïdales.
Les arêtes produites peuvent être exceptionnellement fines.
Cette propriété explique pourquoi l’obsidienne a été utilisée pendant des millénaires pour fabriquer des couteaux, pointes de projectile, grattoirs et autres outils tranchants.
Pourquoi l’obsidienne est-elle noire?
L’obsidienne pure et parfaitement homogène ne serait pas nécessairement noire.
La couleur sombre des obsidiennes naturelles provient principalement des éléments et particules microscopiques présents dans le verre, particulièrement des composés du fer.
L’épaisseur joue également un rôle important.
Un gros morceau peut sembler parfaitement noir alors qu’une fine écaille devient brunâtre, gris fumé ou légèrement verdâtre lorsqu’elle est éclairée par l’arrière.
Les particules riches en fer
De minuscules cristaux et nanoparticules de minéraux riches en fer peuvent être dispersés dans le verre.
La magnétite constitue l’un des exemples les plus importants.
Même lorsque ces particules sont beaucoup trop petites pour être distinguées à l’œil nu, elles absorbent suffisamment de lumière pour assombrir fortement le matériau.
Une obsidienne riche en minuscules inclusions peut donc sembler noire malgré une composition globale relativement riche en silice et pauvre en fer comparativement à un basalte.
Pourquoi une obsidienne noire devient-elle brune en couche mince?
La couleur observée dépend de la quantité de matériau traversée par la lumière.
Dans une masse épaisse, pratiquement toute la lumière peut être absorbée avant de traverser la pierre.
Elle paraît alors noire.
Une mince écaille contient beaucoup moins de matière absorbante. Une partie de la lumière réussit à la traverser et révèle souvent une véritable couleur brun fumé, brun rougeâtre ou grisâtre.
Cette propriété constitue un indice particulièrement caractéristique de nombreuses obsidiennes naturelles.
L’obsidienne acajou
L’obsidienne acajou présente des zones noires associées à des taches, bandes ou nuages brun rougeâtre.
Les couleurs rouges et brunes sont principalement liées à des composés du fer possédant un état d’oxydation ou une distribution différents de ceux responsables du noir.
Des oxydes de fer comme l’hématite peuvent participer à ces tons.
Les différentes zones peuvent être étirées par le mouvement de la lave encore visqueuse.
Le résultat produit des motifs irréguliers rouges, bruns et noirs rappelant parfois le grain du bois d’acajou.
L’obsidienne flocon de neige
L’obsidienne flocon de neige possède un mécanisme complètement différent.
Les structures blanches ou grises ne sont pas simplement des pigments clairs inclus dans le verre.
Elles correspondent généralement à des sphérolites formés lorsque certaines régions du verre commencent à cristalliser.
Des cristaux de cristobalite, une forme cristalline de SiO₂, se développent radialement à partir de petits centres.
Lorsque ces structures sont coupées et polies, elles produisent des motifs rappelant des flocons de neige ou des fleurs.
L’obsidienne flocon de neige représente donc un verre volcanique ayant commencé à subir une dévitrification, c’est-à-dire une transformation partielle du verre amorphe en matière cristalline.
L’obsidienne dorée et argentée
Certaines obsidiennes noires montrent un reflet doré ou argenté qui devient visible lorsque la pierre est observée sous un angle précis.
Cet effet provient de structures microscopiques organisées pendant l’écoulement du magma.
De minuscules bulles aplaties, des couches de verre légèrement différentes et d’autres structures orientées peuvent réfléchir la lumière collectivement.
La pierre semble alors presque noire sous un angle puis développe soudainement une large lueur métallique lorsqu’elle est tournée.
L’obsidienne arc-en-ciel et l’obsidienne de feu
Certaines obsidiennes mexicaines présentent des bandes violettes, vertes, bleues, rouges ou dorées extrêmement spectaculaires.
Dans plusieurs matériaux étudiés, ces couleurs sont structurales plutôt que produites par des pigments.
Des couches microscopiques contenant des nanoparticules ou nanocristaux orientés peuvent provoquer des interférences lumineuses.
Selon les spécimens, de la magnétite ou des pyroxènes riches en fer comme l’hédenbergite ont notamment été identifiés dans les structures responsables de certaines irisations.
La couleur change alors avec l’angle d’observation, exactement comme dans d’autres phénomènes d’interférence.
Composition chimique et structure cristalline
L’obsidienne ne possède pas de formule chimique unique.
Elle correspond à un mélange naturel de plusieurs oxydes qui auraient pu former différents minéraux si le magma avait complètement cristallisé.
La majorité des obsidiennes classiques possèdent une composition rhyolitique.
La silice SiO₂ représente alors généralement le constituant chimique dominant, souvent autour de 70 à 77 % de la masse totale.
L’alumine Al₂O₃ constitue une autre composante importante.
Des oxydes de sodium et de potassium sont également présents, accompagnés de quantités plus faibles de fer, calcium, magnésium, titane et différents éléments traces.
Ces valeurs changent selon le volcan et même entre différentes coulées d’un même système volcanique.
Il serait donc incorrect d’attribuer à l’obsidienne une formule simple comme SiO₂.
Un verre d’obsidienne rhyolitique contient beaucoup de silice, mais il n’est pas constitué uniquement de quartz fondu.
Sa structure interne est amorphe.
Les tétraèdres contenant du silicium et de l’oxygène sont reliés les uns aux autres, mais ils ne possèdent pas l’organisation périodique à longue distance caractéristique d’un cristal.
Cette absence d’ordre est précisément ce qui définit un verre.
L’obsidienne peut néanmoins contenir une faible quantité de cristaux.
De petits feldspaths, oxydes de fer, pyroxènes ou autres microlites peuvent commencer à se développer avant que le magma ne soit complètement figé.
Un matériau reste qualifié d’obsidienne tant que sa texture est dominée par le verre volcanique.
Avec le temps géologique, cette structure vitreuse tend à devenir instable.
Le verre représente un état métastable.
Ses constituants peuvent lentement se réorganiser pour former des phases cristallines plus stables.
Cette transformation porte le nom de dévitrification et explique pourquoi les obsidiennes géologiquement très anciennes sont relativement rares.
Propriétés physiques et optiques
L’obsidienne possède généralement une dureté comprise entre environ 5 et 5,5 sur l’échelle de Mohs, même si certaines valeurs peuvent approcher 6 selon la composition et la méthode de mesure.
Elle est donc sensiblement plus tendre que le quartz, de dureté 7.
Cette différence permet de distinguer l’obsidienne du quartz fumé, de l’onyx et de plusieurs autres pierres sombres.
Sa densité se situe généralement entre environ 2,3 et 2,6.
Une valeur proche de 2,4 est fréquente dans les obsidiennes utilisées comme matériau gemme.
La densité dépend directement de la composition chimique du verre et de la quantité de bulles ou d’inclusions présentes.
L’indice de réfraction varie lui aussi.
Les valeurs couramment rencontrées se situent autour de 1,48 à 1,51, avec une plage plus large possible selon la composition.
L’obsidienne est isotrope puisqu’elle ne possède pas de structure cristalline ordonnée.
Elle ne présente donc aucune biréfringence intrinsèque comparable à celle du quartz, du péridot ou de la calcite.
Des contraintes internes dans le verre peuvent néanmoins produire des réactions anormales sous lumière polarisée.
L’éclat constitue l’une de ses caractéristiques les plus importantes.
Une surface fraîchement cassée présente généralement un éclat vitreux extrêmement net.
Une surface correctement polie peut prendre une apparence presque comparable à celle d’un miroir noir.
L’obsidienne ne possède aucun clivage.
Elle présente plutôt une fracture conchoïdale particulièrement développée.
Une cassure forme des surfaces courbes, lisses et imbriquées ressemblant à l’intérieur d’une coquille.
Les bords peuvent devenir extrêmement coupants.
Cette propriété rend l’obsidienne à la fois utile pour la taille et potentiellement dangereuse à manipuler lorsqu’elle est cassée.
Sa ténacité est faible.
L’obsidienne est cassante et peut s’ébrécher facilement sous un choc malgré sa dureté modérée.
Comment se forme l’obsidienne?
L’obsidienne se forme lorsqu’un magma riche en silice se transforme en verre plutôt que de cristalliser complètement.
Le refroidissement joue un rôle essentiel, mais l’explication souvent répétée selon laquelle l’obsidienne nécessite toujours un refroidissement presque instantané est trop simplifiée.
La viscosité du magma et la lenteur naturelle de la croissance cristalline dans les liquides très riches en silice sont tout aussi importantes.
Un magma riche en silice
Les magmas rhyolitiques contiennent une forte proportion de silice.
Leur structure liquide est beaucoup plus polymérisée que celle d’un magma basaltique.
Cette organisation rend le magma extrêmement visqueux.
Les différents constituants se déplacent donc difficilement dans le liquide.
Pour former un cristal, les atomes doivent pouvoir migrer jusqu’au bon emplacement et s’organiser selon un réseau précis.
Dans un magma rhyolitique extrêmement visqueux, ce processus est relativement lent.
Refroidissement et vitrification
Lorsque le magma remonte et atteint la surface ou de très faibles profondeurs, sa température diminue.
Si le liquide franchit sa température de transition vitreuse avant que la cristallisation ne soit suffisamment avancée, sa structure désordonnée se retrouve figée.
Le magma devient alors un verre naturel.
Un refroidissement rapide favorise évidemment ce phénomène.
Il n’est toutefois pas nécessaire que toute obsidienne se solidifie en quelques secondes.
La cristallisation est tellement lente dans certains magmas siliceux que des masses importantes peuvent rester largement vitreuses même lorsque leur refroidissement prend plusieurs heures ou davantage.
Coulées et dômes de lave
L’obsidienne est fréquemment associée à des coulées de lave rhyolitique et à des dômes volcaniques.
Ces laves sont tellement visqueuses qu’elles se déplacent très lentement.
Elles peuvent former des coulées épaisses dont certaines parties restent vitreuses.
Le mouvement de la lave avant sa solidification étire les bulles, microlites et zones de composition légèrement différente.
Ces structures produisent les bandes d’écoulement fréquemment visibles dans l’obsidienne.
Dégazage
Le magma contient initialement de l’eau, du dioxyde de carbone et différents gaz dissous.
Pendant la remontée, la diminution de pression permet à ces gaz de s’échapper.
Une lave fortement dégazée peut produire une obsidienne relativement dense et peu poreuse.
Si de nombreuses bulles restent emprisonnées, le matériau devient progressivement plus vésiculaire.
Lorsque la proportion de bulles devient extrêmement élevée, on se rapproche plutôt de la pierre ponce.
L’obsidienne et la pierre ponce peuvent donc provenir de magmas chimiquement similaires tout en possédant des textures complètement différentes.
Dévitrification
L’histoire de l’obsidienne ne s’arrête pas après son refroidissement.
Le verre naturel n’est pas l’état thermodynamique le plus stable de ces constituants.
Au cours de longues périodes, des cristaux peuvent commencer à apparaître dans le verre.
Des sphérolites se développent localement et produisent notamment l’obsidienne flocon de neige.
Si le processus continue, une part croissante du matériau devient cristalline.
Une ancienne obsidienne peut finalement perdre une grande partie de sa texture vitreuse originale.
C’est l’une des raisons pour lesquelles la majorité des grandes occurrences d’obsidienne préservée sont géologiquement relativement jeunes.
Où trouve-t-on l’obsidienne dans le monde?
L’obsidienne se rencontre principalement dans les régions ayant connu un volcanisme riche en silice relativement récent. Les grandes zones volcaniques du Mexique, de l’ouest des États-Unis, de l’Anatolie, du Caucase, de la Méditerranée, de l’Islande et du Japon possèdent plusieurs occurrences importantes.
Mexique
Le Mexique constitue l’une des grandes provenances mondiales d’obsidienne.
Son volcanisme continental a produit de nombreuses coulées et dômes rhyolitiques capables de générer d’importantes masses de verre volcanique.
Les régions centrales du pays, notamment l’Hidalgo et les secteurs volcaniques voisins, possèdent une histoire particulièrement importante.
L’obsidienne mexicaine a été exploitée et échangée pendant des millénaires.
Les civilisations mésoaméricaines l’utilisaient pour fabriquer des lames, pointes, outils, objets rituels et éléments décoratifs.
Le Mexique est également célèbre pour plusieurs obsidiennes à effets optiques.
L’obsidienne dorée, l’obsidienne argentée, l’obsidienne arc-en-ciel et certaines obsidiennes de feu proviennent notamment de gisements mexicains.
États-Unis
L’ouest des États-Unis possède de nombreuses occurrences.
Yellowstone, dans le Wyoming, contient l’une des sources archéologiques les plus célèbres : Obsidian Cliff.
Le matériau provenant de cette région a été transporté sur de très longues distances par les peuples autochtones d’Amérique du Nord.
L’Oregon constitue une autre grande région.
Les systèmes volcaniques de Newberry et de Glass Buttes ont produit d’importantes quantités d’obsidienne, incluant plusieurs couleurs et textures.
La Californie, le Nevada, l’Idaho, le Nouveau-Mexique et l’Arizona possèdent également de nombreuses occurrences.
Arménie et Caucase
L’Arménie possède d’importantes ressources d’obsidienne liées à son volcanisme quaternaire.
Les coulées et dômes de lave de la région ont fourni du matériau noir, gris et parfois brunâtre.
L’obsidienne caucasienne possède également une grande importance archéologique.
Son utilisation et son commerce permettent aux chercheurs d’étudier les déplacements humains et les réseaux d’échange préhistoriques.
Les différences de composition chimique entre les différents gisements permettent souvent de rattacher un objet archéologique à sa source géologique.
Turquie
L’Anatolie possède elle aussi plusieurs sources majeures.
Les régions volcaniques de Cappadoce et de l’Anatolie orientale ont produit d’importantes quantités d’obsidienne.
Les gisements furent exploités dès la Préhistoire.
Des outils fabriqués en obsidienne anatolienne ont été retrouvés à plusieurs centaines de kilomètres de leur source.
Cette circulation démontre l’importance économique de ce matériau bien avant le développement de la métallurgie.
Italie
Les îles volcaniques italiennes constituent des sources historiques importantes.
Lipari, dans les îles Éoliennes, possède notamment des coulées d’obsidienne remarquables.
Le matériau fut largement exploité durant le Néolithique et distribué dans une grande partie du bassin méditerranéen.
La Sardaigne possède également des sources célèbres, notamment autour du Monte Arci.
La composition chimique permet aujourd’hui de suivre la circulation de ces obsidiennes dans les sites archéologiques méditerranéens.
Islande et Japon
L’Islande possède de nombreux produits volcaniques vitreux liés à son volcanisme actif.
Certaines compositions rhyolitiques sont capables de produire de l’obsidienne, notamment dans les systèmes volcaniques riches en silice.
Le Japon possède lui aussi plusieurs gisements d’obsidienne ayant joué un rôle important dans la fabrication préhistorique d’outils.
Comme ailleurs, les différences chimiques entre les sources permettent aux archéologues de reconstruire d’anciens réseaux d’approvisionnement.
L’obsidienne au Québec
Le Québec n’est pas reconnu comme une provenance naturelle classique ou commerciale d’obsidienne.
Cette situation s’explique notamment par l’histoire géologique de la province.
L’obsidienne se conserve surtout dans des systèmes volcaniques géologiquement relativement jeunes. Le verre volcanique est métastable et tend progressivement à s’altérer ou à se dévitrifier au cours du temps.
Une grande partie du socle québécois est extrêmement ancienne.
Les roches volcaniques de l’Abitibi, par exemple, datent de plusieurs milliards d’années. Même lorsqu’elles possédaient initialement une composante vitreuse, leur longue histoire géologique, l’altération, le métamorphisme et la dévitrification ont largement transformé leurs textures originales.
Le Québec possède pourtant énormément de roches volcaniques felsiques.
Des rhyolites sont connues dans plusieurs ceintures volcaniques archéennes, notamment en Abitibi.
La présence d’une rhyolite ne signifie cependant pas qu’une obsidienne fraîche soit encore conservée.
Une rhyolite entièrement ou presque entièrement cristallisée reste une rhyolite, même si sa composition chimique pourrait être très proche de celle d’une obsidienne.
Des verres volcaniques et textures vitreuses peuvent également exister localement dans certaines roches, mais cela ne suffit pas à faire du Québec une provenance reconnue de masses d’obsidienne de qualité lapidaire.
Cette distinction est importante lorsqu’une pierre noire vitreuse est découverte sur le terrain.
Du verre industriel, des scories produites par des activités métallurgiques et différents déchets vitrifiés peuvent ressembler étonnamment à de l’obsidienne naturelle.
Une fracture conchoïdale et une couleur noire ne suffisent donc pas à établir une origine volcanique.
Une véritable « obsidienne du Québec » destinée à être présentée comme provenant naturellement du territoire devrait être accompagnée d’une localité géologique précise et d’analyses permettant d’exclure un verre anthropique.
Le Québec ne figure actuellement pas parmi les grandes provenances reconnues d’obsidienne gemme ou de collection comme le Mexique, l’ouest des États-Unis, l’Arménie ou certaines régions méditerranéennes.
À quoi ressemble une obsidienne naturelle?
L’obsidienne naturelle classique ressemble à un verre noir très sombre.
Une surface fraîchement cassée est lisse, brillante et fortement réfléchissante.
Elle peut donner l’impression d’un morceau de verre fabriqué artificiellement.
La différence devient particulièrement intéressante lorsqu’on observe une cassure.
L’obsidienne forme des surfaces incurvées caractéristiques et des arêtes extraordinairement tranchantes.
Ces structures conchoïdales peuvent montrer des ondulations concentriques indiquant la manière dont la fracture s’est propagée dans le verre.
Un gros morceau semble généralement complètement opaque.
Une écaille très mince éclairée par l’arrière peut devenir translucide et montrer une couleur brun fumé ou brun verdâtre.
Cette propriété est extrêmement fréquente dans les obsidiennes noires naturelles.
Des bandes d’écoulement peuvent également être visibles.
Elles apparaissent sous forme de lignes, rubans ou différences subtiles de couleur suivant les mouvements de la lave avant sa solidification.
Certaines sont presque invisibles en lumière normale et deviennent évidentes lorsque la pierre est coupée et polie.
L’obsidienne acajou présente des taches et bandes brun rouge à rouge foncé sur un fond noir.
Les transitions sont généralement irrégulières et peuvent former des tourbillons.
L’obsidienne flocon de neige possède des structures blanches ou gris clair réparties dans le verre noir.
Ces « flocons » peuvent être ronds, irréguliers ou présenter une structure rayonnante rappelant une fleur.
L’obsidienne dorée ou argentée semble parfois presque entièrement noire jusqu’à ce qu’elle soit placée sous le bon angle.
Un large reflet métallique apparaît alors à l’intérieur de la pierre et se déplace avec l’orientation.
L’obsidienne arc-en-ciel peut présenter un comportement encore plus spectaculaire.
Des bandes violettes, vertes, bleues, rouges ou dorées apparaissent selon l’angle entre la pierre, la source lumineuse et l’observateur.
Ces couleurs structurales sont particulièrement visibles après un polissage et une orientation appropriés.
Comment identifier une obsidienne?
L’obsidienne possède plusieurs caractéristiques faciles à reconnaître : un éclat vitreux, une structure amorphe, une fracture conchoïdale extrêmement nette, une dureté modérée et une densité relativement faible.
La principale difficulté consiste à la distinguer des différents verres artificiels.
Éclat vitreux
Une surface fraîche présente un éclat comparable à celui du verre.
Le matériau est généralement extrêmement lisse et ne montre pas la texture granulaire typique d’une roche cristalline.
Sous une lumière directe, une face de fracture peut produire un reflet très intense.
L’éclat seul ne suffit toutefois pas puisque du verre industriel possède exactement la même propriété.
Fracture conchoïdale
La fracture représente l’un des meilleurs critères visuels.
Lorsqu’elle se casse, l’obsidienne forme des surfaces courbes et lisses pouvant présenter des ondulations concentriques.
Les bords obtenus deviennent extrêmement fins.
Le quartz et le silex présentent eux aussi des fractures conchoïdales, mais leur éclat, leur dureté et leur structure diffèrent.
Le verre artificiel présente également cette fracture, ce qui oblige à utiliser d’autres critères lorsque l’origine naturelle doit être démontrée.
Dureté
La dureté se situe généralement autour de 5 à 5,5.
Elle est donc inférieure à celle du quartz.
Une véritable obsidienne peut être rayée par des matériaux sensiblement plus durs.
Un test de rayure reste destructif et ne devrait pas être pratiqué sur une pierre polie ou un spécimen de valeur.
Densité
La densité se situe généralement autour de 2,3 à 2,6.
Cette valeur est inférieure à celle du quartz, qui se situe autour de 2,65, et beaucoup plus faible que celle de nombreuses pierres noires comme le spinelle.
La densité du verre artificiel peut toutefois se situer dans une plage comparable selon sa composition.
Elle ne permet donc pas toujours de distinguer seule les deux matériaux.
Indice de réfraction
L’indice de réfraction de nombreuses obsidiennes se situe autour de 1,48 à 1,51.
La valeur exacte varie avec la composition.
Un réfractomètre peut confirmer qu’un objet possède les propriétés optiques d’un verre silicaté, mais plusieurs verres artificiels produisent eux aussi des lectures similaires.
L’origine volcanique nécessite donc parfois des analyses supplémentaires.
Observation microscopique
La microscopie constitue un outil particulièrement important.
Une obsidienne naturelle peut contenir des bandes d’écoulement, des microlites minéraux, de minuscules oxydes de fer, des bulles étirées et différentes structures liées au mouvement de la lave.
Les bulles naturelles peuvent être déformées et alignées plutôt que simplement rondes.
Un verre industriel peut contenir des bulles parfaitement sphériques, des marques de moulage, une distribution artificielle des couleurs ou des inclusions caractéristiques de sa fabrication.
Il n’existe toutefois pas un seul critère microscopique valable pour tous les cas.
Analyse chimique
L’analyse élémentaire constitue l’une des meilleures méthodes pour confirmer la provenance d’une obsidienne.
Chaque système volcanique possède une signature chimique légèrement différente.
Les proportions de rubidium, strontium, zirconium, niobium et de nombreux autres éléments traces peuvent permettre de distinguer les différents gisements.
Cette propriété est largement utilisée en archéologie.
Un outil en obsidienne découvert très loin d’un volcan peut ainsi être comparé aux sources géologiques connues pour déterminer sa région d’origine.
Diffraction des rayons X
L’obsidienne étant principalement amorphe, elle ne produit pas le même ensemble de pics de diffraction nets qu’un matériau fortement cristallin.
De petits cristaux inclus dans le verre peuvent toutefois être détectés.
Cette méthode permet notamment d’étudier la dévitrification et les sphérolites présents dans l’obsidienne flocon de neige.
Obsidienne naturelle, synthétique et traitements
Le terme obsidienne désigne normalement un verre volcanique naturel.
Par conséquent, parler d’« obsidienne synthétique » est généralement impropre : un verre artificiel possédant une apparence identique reste un verre fabriqué par l’être humain plutôt qu’une véritable obsidienne.
Les imitations constituent donc un enjeu beaucoup plus important que la synthèse au sens gemmologique.
Verre artificiel noir
Un verre fabriqué industriellement peut être coloré en noir, brun ou vert et poli de manière à ressembler extrêmement bien à une obsidienne.
Ses propriétés générales peuvent être assez proches puisque les deux matériaux sont amorphes.
L’identification nécessite alors d’examiner les inclusions, les structures d’écoulement et parfois la composition chimique.
Une couleur parfaitement homogène ne suffit pas à prouver qu’un matériau est artificiel.
Certaines obsidiennes naturelles peuvent elles aussi être très uniformes.
Verre bleu vendu comme obsidienne
Les matériaux commercialisés sous les noms d’« obsidienne bleue », « obsidienne aqua » ou d’autres couleurs bleu électrique doivent être considérés avec prudence.
Des obsidiennes naturelles peuvent exceptionnellement présenter certaines nuances inhabituelles ou des effets optiques bleutés.
Une masse de verre parfaitement transparente et uniformément bleu vif est toutefois souvent un matériau artificiel plutôt qu’une obsidienne volcanique classique.
L’identification doit être basée sur les propriétés de la pierre et non simplement sur son nom commercial.
Teinture
L’obsidienne noire naturelle ne nécessite généralement aucune teinture.
Certains matériaux peuvent néanmoins être colorés artificiellement pour produire des apparences inhabituelles.
Une teinture peut se concentrer dans les fissures ou modifier uniquement les zones superficielles.
Ce traitement est moins important pour l’obsidienne que pour des matériaux poreux comme l’agate.
Revêtements
Des couches métalliques ou iridescentes peuvent être appliquées à la surface d’un verre ou d’une obsidienne afin de créer des couleurs spectaculaires.
Le résultat peut présenter un arc-en-ciel beaucoup plus uniforme que les effets naturels.
Un revêtement reste superficiel.
Il peut donc présenter de petites rayures révélant une couleur différente en dessous ou montrer une concentration du traitement sur certaines surfaces.
Une véritable obsidienne arc-en-ciel naturelle possède des structures optiques situées à l’intérieur du verre plutôt qu’une simple couche colorée en surface.
Obsidienne flocon de neige artificielle
Des verres décoratifs noirs et blancs peuvent tenter d’imiter l’obsidienne flocon de neige.
Dans le matériau naturel, les structures blanches correspondent à de véritables zones de cristallisation radialement développées à l’intérieur du verre.
Elles présentent souvent des détails complexes sous grossissement.
Un motif imprimé, peint ou artificiellement inclus possède généralement une structure différente.
Obsidienne dorée et arc-en-ciel naturelles
Un reflet doré ou multicolore ne signifie pas automatiquement que la pierre a été traitée.
De véritables obsidiennes naturelles présentant ces effets sont bien documentées.
La couleur peut provenir de bulles alignées, de différentes couches vitreuses ou de nanoparticules minérales selon le type de matériau.
L’orientation de la taille joue alors un rôle essentiel.
Une excellente obsidienne arc-en-ciel peut sembler presque noire si elle est observée dans une direction défavorable.
Obsidienne, onyx, jais, tourmaline noire ou verre artificiel?
Plusieurs matériaux noirs peuvent ressembler à l’obsidienne lorsqu’ils sont polis. Leur dureté, leur densité, leur structure et leur comportement à la lumière permettent cependant de les différencier.
| Propriété | Obsidienne | Onyx | Jais | Tourmaline noire | Verre artificiel |
|---|---|---|---|---|---|
| Nature | Verre volcanique naturel | Calcédoine rubanée | Matière organique fossile | Espèce minérale, généralement schorl | Verre fabriqué par l’être humain |
| Composition | Variable, généralement rhyolitique riche en silice | Principalement SiO₂ | Matière carbonée organique | Borosilicate complexe | Variable selon la fabrication |
| Structure | Amorphe | Microcristalline | Organique amorphe à microstructurée | Cristalline trigonal | Amorphe |
| Couleur typique | Noir à brun très foncé | Noir et blanc ou noir commercial | Noir à brun noir | Noir | Toutes les couleurs possibles |
| Dureté Mohs | Environ 5–5,5 | 6,5–7 | Environ 2,5–4 | Environ 7–7,5 | Généralement autour de 5–6 |
| Densité approximative | 2,3–2,6 | 2,60–2,65 | Environ 1,2–1,4 | Environ 3,0–3,3 | Très variable, souvent autour de 2,4–2,6 |
| Clivage | Aucun | Aucun | Aucun véritable | Faible à indistinct | Aucun |
| Fracture | Conchoïdale très nette | Conchoïdale à irrégulière | Conchoïdale à irrégulière | Irrégulière à conchoïdale | Conchoïdale |
| Éclat | Vitreux | Cireux à vitreux après polissage | Résineux à vitreux | Vitreux | Vitreux |
| Principal critère | Verre volcanique à fracture extrêmement nette | Quartz microcristallin plus dur | Extrêmement léger | Beaucoup plus dure et dense | Origine artificielle déterminée par texture et composition |
L’onyx constitue une forme de calcédoine et possède une dureté nettement supérieure.
Une surface noire polie peut ressembler à l’obsidienne, mais la structure microcristalline, l’indice de réfraction et la résistance aux rayures permettent de les distinguer.
Le jais est complètement différent.
Il s’agit d’une matière organique fossile riche en carbone, issue d’un bois transformé au cours du temps géologique.
Sa densité extrêmement faible constitue l’un des meilleurs critères : un morceau de jais paraît étonnamment léger comparativement à une obsidienne de même taille.
La tourmaline noire, généralement le schorl, est cristalline et beaucoup plus dure.
À l’état brut, elle présente souvent des cristaux prismatiques profondément striés qui ne ressemblent pas à la structure vitreuse de l’obsidienne.
Le verre artificiel constitue la comparaison la plus difficile.
Il peut reproduire presque exactement la couleur, l’éclat, la fracture et même certaines propriétés physiques de l’obsidienne.
Une détermination fiable repose alors sur l’étude microscopique des inclusions, des structures d’écoulement et, lorsque nécessaire, sur l’analyse chimique.
Qualité, rareté et valeur de l’obsidienne
L’obsidienne noire classique n’est généralement pas un matériau rare.
Certains gisements contiennent des volumes considérables de verre volcanique et permettent de produire de nombreuses pierres roulées, cabochons, sculptures et objets décoratifs.
La rareté augmente cependant lorsque l’on recherche des effets optiques particuliers, une excellente orientation, des motifs naturels exceptionnels ou une provenance historique importante.
Il n’existe aucun système universel reconnu attribuant officiellement des grades A, AA ou AAA à l’obsidienne.
Ces classifications sont commerciales et leurs critères peuvent varier considérablement selon le vendeur.
Qualité du verre
Un matériau de qualité lapidaire doit généralement être suffisamment homogène pour être coupé et poli sans produire trop de fractures inattendues.
De grosses bulles, fissures et zones fortement dévitrifiées peuvent compliquer la taille.
Elles ne constituent toutefois pas nécessairement des défauts dans un spécimen géologique.
Une obsidienne naturelle peut conserver des textures extrêmement intéressantes précisément parce que sa lave contenait plusieurs générations de bulles, cristaux et bandes d’écoulement.
Couleur noire
Pour une obsidienne noire classique, une couleur homogène et profonde est généralement recherchée en joaillerie.
La surface doit pouvoir prendre un poli extrêmement brillant.
Une légère translucidité brun fumé sur les bords n’est pas un défaut.
Elle constitue au contraire un comportement naturel fréquent du verre volcanique noir.
La couleur noire seule ne rend toutefois pas une obsidienne particulièrement rare.
Obsidienne flocon de neige
La qualité dépend principalement du contraste et de la répartition des sphérolites blancs.
Des « flocons » bien définis sur un fond noir produisent généralement l’effet le plus spectaculaire.
Une trop grande quantité de cristallisation peut cependant finir par masquer la texture vitreuse originale.
Chaque morceau possède un motif unique puisque les sphérolites se développent à différents endroits dans le verre.
Obsidienne acajou
Les meilleurs matériaux présentent un contraste net entre le noir et les zones brun rougeâtre.
Les motifs peuvent prendre la forme de taches, de nuages ou de longues bandes ondulées.
Une bonne orientation de la coupe permet de révéler le mouvement de l’ancienne lave.
La valeur dépend davantage de l’esthétique de ces motifs que de la saturation d’une seule couleur.
Obsidienne dorée et argentée
L’intensité du reflet constitue le principal critère.
Une pierre de qualité montre une large zone lumineuse qui apparaît clairement sous plusieurs angles.
Un reflet faible visible seulement dans des conditions très précises possède généralement moins d’impact.
La taille joue un rôle déterminant.
Une excellente matière brute mal orientée peut sembler pratiquement noire après polissage.
Obsidienne arc-en-ciel
Les pierres présentant plusieurs bandes de couleurs intenses sont généralement plus recherchées que l’obsidienne noire ordinaire.
Les verts, violets, bleus, rouges et dorés doivent apparaître clairement lorsque la pierre est déplacée.
Une structure composée de plusieurs anneaux ou couches concentriques peut produire des cabochons particulièrement spectaculaires.
Le lapidaire doit déterminer précisément l’orientation des couches avant de commencer la taille.
Quelques degrés d’écart peuvent suffire à diminuer considérablement l’iridescence.
Obsidienne de feu
Certaines obsidiennes présentant des couleurs d’interférence extrêmement vives sont particulièrement rares.
Des couches nanométriques riches en minuscules particules peuvent produire des couleurs presque métalliques lorsqu’elles sont observées sous le bon angle.
La qualité dépend énormément de la coupe et du polissage.
Les meilleurs matériaux peuvent présenter une valeur nettement supérieure à celle de l’obsidienne noire commune.
Provenance
La provenance peut posséder une importance considérable pour les collectionneurs et pour l’archéologie.
Une obsidienne provenant d’Obsidian Cliff à Yellowstone, d’une source historique mexicaine ou d’une ancienne carrière méditerranéenne peut présenter un intérêt supplémentaire lorsqu’elle est correctement documentée.
Pour un objet archéologique, la provenance peut devenir plus importante que l’apparence.
La composition chimique de l’obsidienne permet de relier certains artefacts à des sources situées à des centaines ou des milliers de kilomètres de leur lieu de découverte.
Utilisation en joaillerie et entretien
L’obsidienne est utilisée pour fabriquer des cabochons, pendentifs, perles, bracelets, boucles d’oreilles, sculptures, sphères et différents objets décoratifs.
Son éclat vitreux permet d’obtenir une surface noire extrêmement brillante après polissage.
Les cabochons constituent une taille particulièrement adaptée.
Une large surface bombée met en valeur la profondeur du noir et permet de révéler les effets internes des obsidiennes dorées, argentées ou arc-en-ciel.
L’orientation devient essentielle pour les variétés à reflet.
Le lapidaire doit examiner la matière brute sous différents angles puis positionner la surface du cabochon de façon à couper les structures internes dans la direction appropriée.
Une pierre parfaitement orientée peut développer plusieurs couleurs spectaculaires alors qu’une autre tranche du même bloc semble presque entièrement noire.
L’obsidienne flocon de neige et l’obsidienne acajou sont fréquemment utilisées pour les perles et sculptures.
Leurs motifs sont suffisamment visibles dans de grandes masses pour produire des objets décoratifs de dimensions importantes.
Avec une dureté d’environ 5 à 5,5, l’obsidienne se raye plus facilement que le quartz.
Les bagues peuvent être fabriquées dans ce matériau, mais elles sont plus exposées à l’usure que les pendentifs ou boucles d’oreilles.
La fragilité représente un problème encore plus important.
L’obsidienne est un verre cassant.
Un choc contre une surface dure peut provoquer un éclat et créer immédiatement une arête extrêmement coupante.
Une monture protégeant les bords est donc préférable pour un bijou porté régulièrement.
Les pièces cassées doivent être manipulées avec beaucoup de prudence.
Une fracture fraîche peut produire des bords suffisamment fins pour couper profondément la peau.
Cette propriété est exactement celle qui a rendu l’obsidienne aussi importante dans la fabrication préhistorique d’outils tranchants.
Pour le nettoyage, de l’eau tiède, un savon doux et un chiffon ou une brosse très souple conviennent généralement à une obsidienne naturelle non traitée.
Les poudres abrasives doivent être évitées puisqu’elles peuvent progressivement rayer la surface.
Les changements rapides de température ne sont pas recommandés.
Comme les autres verres, l’obsidienne peut être sensible aux contraintes thermiques, particulièrement lorsqu’elle contient des bulles, inclusions ou fractures internes.
Les nettoyeurs à vapeur ne présentent donc aucun avantage.
Les appareils à ultrasons devraient également être évités pour les pierres fracturées ou les bijoux fragiles.
Pour le rangement, l’obsidienne devrait être séparée du quartz, de la topaze, du spinelle, du saphir et du diamant, tous capables de la rayer.
Une pochette individuelle ou une boîte compartimentée protège simultanément la surface polie et les arêtes.
Bien entretenue, l’obsidienne conserve durablement son éclat vitreux. Sa simplicité apparente cache toutefois une histoire géologique remarquable : chaque morceau correspond à un ancien magma dont la structure liquide a été figée sous forme de verre avant qu’un assemblage normal de cristaux puisse se développer.
