Moldavite : le guide de rérérence
Partager cet article

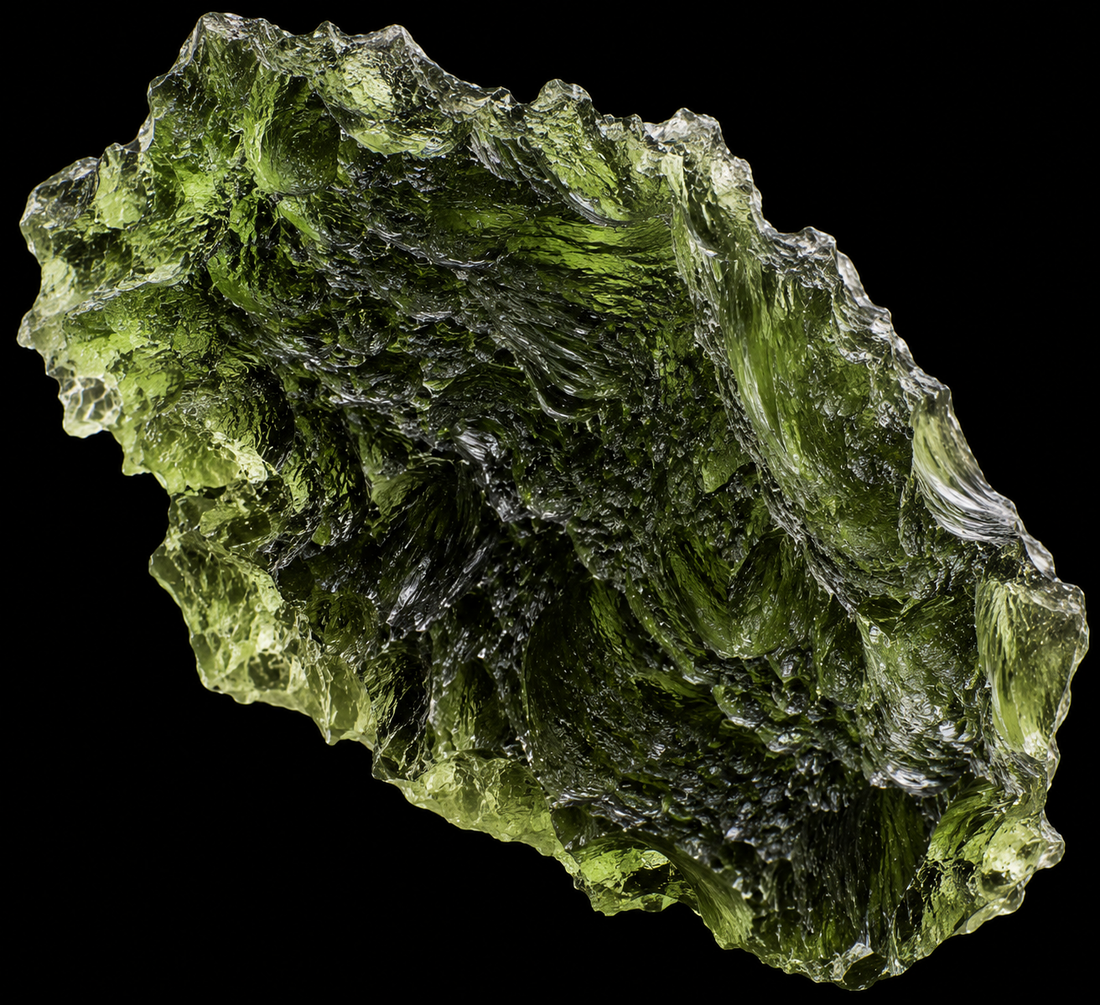

La moldavite est un verre naturel vert appartenant à la famille des tectites, des matériaux formés lors de puissants impacts météoritiques à la surface de la Terre. Elle est liée à l’impact qui a créé le cratère de Nördlinger Ries, dans le sud de l’Allemagne, il y a environ 14,7 à 14,8 millions d’années. Les matériaux fondus et vaporisés lors de cet événement ont été projetés sur plusieurs centaines de kilomètres avant de donner naissance aux verres aujourd’hui retrouvés principalement en République tchèque.
Contrairement à une météorite, la moldavite n’est pas constituée de matière extraterrestre tombée de l’espace. Sa composition provient essentiellement de matériaux terrestres affectés par l’impact. Elle se distingue également de l’obsidienne, qui est un verre volcanique produit par le refroidissement rapide d’une lave riche en silice.
Sa couleur varie du vert jaunâtre très clair au vert bouteille, au vert olive et au brun verdâtre. Les spécimens naturels peuvent contenir de nombreuses bulles, des structures d’écoulement et de fines inclusions de lechatelierite. Leur surface souvent profondément sculptée est particulièrement spectaculaire, mais cette texture est en grande partie le résultat d’une corrosion naturelle survenue après leur dépôt plutôt que d’une sculpture créée directement pendant leur traversée de l’atmosphère.
La moldavite en bref
| Propriété | Donnée |
|---|---|
| Nom | Moldavite |
| Nature | Verre naturel d’impact |
| Famille | Tectites |
| Origine | Impact de Nördlinger Ries, Allemagne |
| Âge | Environ 14,7 à 14,8 millions d’années |
| Composition dominante | Verre silicaté riche en SiO₂ |
| Teneur typique en SiO₂ | Environ 75 à 85 % |
| Structure | Amorphe, non cristalline |
| Couleur | Vert clair, vert bouteille, vert olive à brun verdâtre |
| Dureté | Environ 5,5 à 6,5 sur l’échelle de Mohs |
| Densité | Environ 2,27 à 2,46, généralement autour de 2,35 |
| Indice de réfraction | Environ 1,48 à 1,51 |
| Biréfringence | Aucune véritable biréfringence |
| Caractère optique | Isotrope, avec tensions internes possibles |
| Éclat | Vitreux |
| Transparence | Transparente à translucide |
| Clivage | Aucun |
| Fracture | Conchoïdale |
| Inclusions caractéristiques | Bulles, structures fluidales, fils de lechatelierite |
| Principale provenance | République tchèque |
| Autres occurrences | Autriche, Allemagne et très rarement Pologne |
| Présence au Québec | Non |
La moldavite possède donc les propriétés générales d’un verre naturel plutôt que celles d’un minéral cristallin. Son indice de réfraction relativement faible, sa faible densité et surtout ses caractéristiques internes constituent des critères importants pour la différencier des nombreuses imitations en verre artificiel.
Qu’est-ce que la moldavite?
La moldavite est une tectite verte formée à la suite d’un impact météoritique. Les tectites constituent une famille de verres naturels terrestres créés lorsque l’énergie considérable d’un impact extraterrestre transforme des matériaux présents près de la surface de la Terre.
Le nom moldavite provient de la rivière Vltava, appelée Moldau en allemand, dans la région de Bohême. Les premières descriptions scientifiques du matériau remontent à la fin du XVIIIe siècle, tandis que le nom moldavite s’est imposé au XIXe siècle.
Toutes les tectites ne sont pas des moldavites.
Les indochinites d’Asie du Sud-Est, les australites d’Australie et les bediasites d’Amérique du Nord appartiennent également à la famille des tectites, mais elles sont associées à d’autres champs de dispersion et présentent généralement des couleurs beaucoup plus sombres.
La moldavite se distingue notamment par sa couleur verte, inhabituelle parmi les tectites. La majorité des autres tectites sont brun très foncé à presque noires en raison de leur composition et particulièrement de leur teneur plus élevée en fer.
Il est également important de ne pas qualifier la moldavite de « météorite verte ». Le corps extraterrestre a fourni l’énergie nécessaire à sa formation, mais le verre lui-même provient essentiellement de matériaux terrestres transformés lors de l’impact.
La moldavite appartient donc davantage à la géologie des impacts qu’à la classification stricte des météorites.
Pourquoi la moldavite est-elle verte?
La couleur verte de la moldavite résulte de sa composition chimique et particulièrement de sa faible concentration en fer comparativement à celle de nombreuses autres tectites.
Les différents états d’oxydation du fer influencent également l’absorption de la lumière. Les rapports entre Fe²⁺ et Fe³⁺, accompagnés dans une moindre mesure par d’autres éléments comme le manganèse, expliquent une grande partie des variations observées entre le vert clair, le vert olive et le brun verdâtre.
Le rôle du fer
Le fer constitue l’un des éléments les plus importants pour comprendre la couleur des verres naturels.
Dans la moldavite, il est présent en concentrations relativement faibles. Cette particularité permet à une quantité importante de lumière de traverser le verre, contrairement aux tectites beaucoup plus riches en fer qui deviennent brun foncé ou presque noires.
Le fer ferreux Fe²⁺ et le fer ferrique Fe³⁺ n’absorbent pas la lumière de la même manière. Leur proportion influence donc directement la teinte du verre.
Deux moldavites contenant des quantités de fer légèrement différentes peuvent ainsi présenter des couleurs sensiblement différentes.
Pourquoi certaines moldavites sont-elles vert olive?
Le vert olive apparaît lorsque la transmission de la lumière est modifiée par la concentration et l’état d’oxydation du fer ainsi que par les autres constituants du verre.
Les moldavites de Moravie sont notamment réputées pour présenter fréquemment des tons plus sombres, olive ou brun verdâtre que de nombreux spécimens de Bohême méridionale.
L’épaisseur du morceau joue également un rôle. Une moldavite relativement claire peut sembler beaucoup plus sombre lorsque la lumière doit traverser une zone épaisse.
Pourquoi certaines sont-elles très claires?
Les spécimens particulièrement riches en silice et relativement pauvres en éléments absorbants peuvent présenter des verts très lumineux, parfois jaunâtres.
Les fines parties d’un morceau brut peuvent également sembler beaucoup plus claires que son centre.
La couleur doit donc toujours être évaluée en tenant compte de l’épaisseur, de l’éclairage et de la transparence générale de la moldavite.
Composition chimique et structure amorphe
La moldavite ne possède aucune formule chimique unique.
Il s’agit d’un verre naturel composé de plusieurs oxydes dont les proportions varient d’un spécimen à l’autre et même à l’intérieur d’un seul morceau.
Le principal constituant est la silice SiO₂, généralement présente à environ 75 à 85 % en masse.
L’alumine Al₂O₃ représente un autre composant important. Le verre contient également des proportions variables de K₂O, CaO, MgO, FeO, Fe₂O₃, Na₂O et de faibles quantités de nombreux autres éléments.
Les moldavites sont particulièrement pauvres en eau comparativement à de nombreux verres volcaniques.
Cette caractéristique constitue l’une des différences importantes entre les tectites et plusieurs autres verres naturels terrestres.
La moldavite est amorphe. Ses atomes ne sont pas organisés selon un réseau périodique à longue distance comme dans un quartz ou un feldspath.
Elle ne possède donc aucun système cristallin.
La matière n’est cependant pas parfaitement homogène. Des variations chimiques microscopiques produisent des bandes et structures fluidales appelées schlieren, visibles dans certaines pièces sous un éclairage approprié.
Ces structures témoignent des mouvements extrêmement rapides du verre pendant sa formation.
Des inclusions de lechatelierite, une silice fondue naturelle, peuvent également apparaître sous forme de grains ou de longs fils irréguliers à l’intérieur de la moldavite.
Ces fils constituent l’une des caractéristiques les plus utiles pour son identification.
Propriétés physiques et optiques
La moldavite possède une dureté d’environ 5,5 à 6,5 sur l’échelle de Mohs. Elle est donc beaucoup plus tendre qu’un quartz, un spinelle ou un saphir.
Elle peut être rayée et ébréchée relativement facilement, particulièrement lorsque sa surface naturelle comporte de fines pointes.
Sa densité est généralement comprise entre environ 2,27 et 2,46, avec une valeur typique proche de 2,35.
Cette densité relativement faible permet de la distinguer de certains verres artificiels utilisés comme imitations. Des faux en verre sodocalcique peuvent notamment présenter des densités autour de 2,5 ou davantage.
Son indice de réfraction est généralement proche de 1,49, avec une plage approximative de 1,48 à 1,51.
Comme tous les verres ordinaires, la moldavite est optiquement isotrope et ne possède pas de véritable biréfringence.
Des tensions internes créées pendant le refroidissement peuvent toutefois produire une biréfringence anormale lorsqu’elle est observée entre filtres polarisants.
La fracture est conchoïdale, caractéristique des verres riches en silice.
L’éclat d’une fracture fraîche ou d’une surface polie est vitreux.
La transparence varie considérablement. Certains spécimens sont suffisamment transparents pour être facettés, tandis que d’autres sont beaucoup plus sombres, riches en bulles ou translucides.
Comment se forme la moldavite?
La formation de la moldavite est directement liée à l’impact de Nördlinger Ries, qui a frappé le sud de l’Allemagne il y a environ 14,7 à 14,8 millions d’années.
L’événement a créé un cratère d’environ 24 kilomètres de diamètre et libéré une quantité considérable d’énergie en quelques secondes.
Les matériaux superficiels situés dans la région de l’impact ont été soumis à des températures et pressions extrêmes.
L’impact de Nördlinger Ries
Un astéroïde ou un autre corps extraterrestre a frappé la région aujourd’hui occupée par le cratère de Ries à une vitesse de plusieurs kilomètres par seconde.
La roche et les sédiments proches de la surface ont été instantanément comprimés, chauffés, fondus et en partie vaporisés.
Une partie de cette matière a été expulsée hors du cratère à très grande vitesse.
Les analyses chimiques de la moldavite montrent qu’elle provient de matériaux terrestres superficiels riches en silice, probablement principalement de sédiments présents autour du site de l’impact.
Production du verre
Le mécanisme précis par lequel la matière s’est transformée en moldavite a fait l’objet de nombreuses recherches.
Le modèle général implique la fusion, la vaporisation et la condensation ou l’accrétion rapide de matériaux terrestres produits pendant l’impact.
Le verre résultant était extrêmement chaud et suffisamment fluide pour développer des structures internes complexes pendant son déplacement.
Les variations chimiques observées sur de très petites distances à l’intérieur d’une même moldavite montrent que la matière n’a pas eu suffisamment de temps pour devenir parfaitement homogène.
Projection sur plusieurs centaines de kilomètres
Une partie du verre a été projetée vers l’est depuis le cratère.
Les morceaux ont parcouru plusieurs centaines de kilomètres avant de retomber dans les régions aujourd’hui occupées principalement par la République tchèque.
Cette zone de dispersion est appelée champ de dispersion des moldavites.
Les moldavites retrouvées aujourd’hui ne reposent généralement plus exactement à l’endroit où elles sont tombées il y a près de 15 millions d’années. L’érosion, les rivières et les processus sédimentaires les ont déplacées et redéposées à plusieurs reprises.
Formation de la surface sculptée
La surface spectaculaire de nombreuses moldavites est souvent présentée comme une sculpture produite pendant leur vol dans l’atmosphère.
Cette explication est trop simple.
Les crêtes, sillons, cavités et pointes caractéristiques des spécimens les plus recherchés sont principalement le résultat d’une corrosion chimique naturelle ayant attaqué le verre après son dépôt.
Les différentes zones internes du verre ne se dissolvent pas toutes exactement à la même vitesse. La corrosion révèle ainsi progressivement les structures fluidales internes et produit les reliefs spectaculaires visibles en surface.
Quelques formes aérodynamiques primaires existent, mais la sculpture profonde d’une moldavite brute classique est largement secondaire.
Où trouve-t-on la moldavite dans le monde?
La distribution naturelle de la moldavite est extrêmement limitée comparativement à celle de la majorité des pierres gemmes.
La République tchèque rassemble de très loin la majorité des gisements, particulièrement en Bohême méridionale et en Moravie. Des occurrences beaucoup plus rares sont également connues en Autriche, en Allemagne et en Pologne.
Ces régions appartiennent toutes au champ de dispersion associé à l’impact du Ries.
Bohême méridionale, République tchèque
La Bohême méridionale constitue la région la plus célèbre et la plus productive.
De nombreuses localités se trouvent autour de České Budějovice, Český Krumlov et des secteurs voisins.
Besednice, Chlum nad Malší, Slavče, Jankov, Vrábče et plusieurs autres localités sont devenues célèbres auprès des collectionneurs.
La couleur peut aller du vert relativement clair au vert bouteille.
Certaines localités sont particulièrement connues pour leurs surfaces profondément sculptées, comprenant des sillons, pointes et cavités spectaculaires.
Les moldavites de Besednice comptent parmi les exemples les plus célèbres de cette sculpture naturelle extrêmement développée.
Moravie, République tchèque
La Moravie constitue le deuxième grand domaine de moldavites tchèques.
Les spécimens moraves sont généralement plus sombres que ceux de Bohême méridionale et présentent souvent une couleur vert olive, brun verdâtre ou vert très foncé.
Leur morphologie est également différente dans plusieurs localités. Certaines moldavites sont davantage arrondies en raison du transport dans les sédiments.
Ces différences régionales peuvent fournir des indices sur la provenance, mais elles ne permettent pas toujours de déterminer précisément une localité à partir de la seule apparence.
Autriche
Des moldavites authentiques sont documentées en Basse-Autriche.
Elles restent toutefois beaucoup moins abondantes que dans les grandes régions tchèques.
Plusieurs découvertes proviennent de gravières et de dépôts sédimentaires ayant conservé des matériaux du champ de dispersion du Ries.
Leur existence confirme que la projection des matériaux liés à l’impact s’est étendue au-delà des frontières actuelles de la République tchèque.
Allemagne et Pologne
De rares moldavites sont également connues en Allemagne, particulièrement en Lusace.
Des occurrences beaucoup plus rares encore ont été signalées dans le sud-ouest de la Pologne.
Il faut cependant distinguer ces découvertes géologiques des pièces archéologiques retrouvées loin du champ naturel de dispersion. Les humains préhistoriques ont transporté et utilisé la moldavite, ce qui explique que certains spécimens puissent être découverts loin de leur gisement naturel.
La moldavite au Québec
La moldavite n’est pas présente naturellement au Québec.
Cette conclusion ne dépend pas simplement de l’absence de découvertes locales. Le nom moldavite désigne spécifiquement les tectites du champ de dispersion d’Europe centrale liées à l’impact de Nördlinger Ries.
Une roche vitreuse formée par un impact météoritique au Québec pourrait être un verre d’impact ou une autre forme d’impactite, mais elle ne serait pas classée comme moldavite.
Le Québec possède plusieurs structures d’impact météoritique importantes, mais leur présence n’implique aucun lien avec la moldavite.
Les matériaux produits par chaque impact doivent être étudiés en fonction de leur propre cratère, de leur âge et de leur composition.
Une pierre verte trouvée au Québec ne devrait donc jamais être présentée comme une « moldavite québécoise » uniquement sur la base de son apparence.
Une véritable moldavite naturelle doit être reliée au champ de dispersion du Ries en Europe centrale.
Pour une pièce vendue au Québec comme moldavite, le terme indique donc le type et l’origine géologique du matériau, et non son lieu d’achat ou l’endroit où elle est actuellement conservée.
À quoi ressemble une moldavite naturelle?
Une moldavite naturelle peut présenter une apparence extrêmement variable.
Sa couleur va généralement du vert jaunâtre au vert bouteille, au vert olive et au brun verdâtre.
Les spécimens de Bohême méridionale sont souvent relativement transparents et lumineux, tandis que certaines moldavites moraves sont plus sombres.
La surface brute constitue l’une des caractéristiques les plus spectaculaires.
Elle peut présenter des cavités arrondies, de fines rainures, de longues crêtes, des sillons parallèles et parfois des pointes extrêmement fines.
Certains morceaux ressemblent presque à du verre qui aurait été profondément sculpté à la main.
Cette sculpture n’est cependant pas identique sur toutes les moldavites. Un morceau ayant été transporté longtemps dans une rivière peut être beaucoup plus arrondi et lisse qu’un spécimen conservé dans des sédiments peu remaniés.
Les bords naturels peuvent être extrêmement fins et tranchants.
À l’intérieur, une moldavite éclairée par transparence révèle souvent de nombreuses bulles de formes et de tailles variables.
Les bulles peuvent être sphériques, ovales ou très allongées.
Des structures d’écoulement sinueuses traversent également le verre.
Sous grossissement, les célèbres fils de lechatelierite peuvent apparaître comme de minces lignes transparentes ou blanchâtres ondulant à l’intérieur du matériau.
Une fois facettée, la moldavite perd évidemment sa surface sculptée naturelle et peut ressembler beaucoup plus facilement à un simple verre vert. L’examen des caractéristiques internes devient alors essentiel.
Comment identifier une moldavite?
La popularité croissante de la moldavite a entraîné l’apparition d’un grand nombre d’imitations en verre artificiel.
Une couleur verte et une surface rugueuse ne suffisent donc absolument pas pour confirmer qu’un morceau est naturel.
Les meilleures identifications combinent plusieurs propriétés gemmologiques et surtout l’examen microscopique.
Indice de réfraction
La moldavite possède généralement un indice de réfraction autour de 1,49, avec des valeurs approximativement comprises entre 1,48 et 1,51.
Cette mesure permet de différencier plusieurs verres artificiels.
Certaines imitations modernes en verre sodocalcique présentent notamment un indice autour de 1,52, tandis que certains anciens verres utilisés comme faux peuvent présenter des valeurs encore plus élevées.
L’indice de réfraction seul n’est cependant pas suffisant, puisque des verres artificiels peuvent être formulés pour obtenir des propriétés relativement proches.
Densité
La densité d’une moldavite naturelle est généralement proche de 2,35.
Les imitations en verre industriel peuvent être sensiblement plus lourdes.
Des faux étudiés en laboratoire ont notamment présenté des densités supérieures à 2,5, permettant de les distinguer rapidement du matériau naturel.
Une densité compatible n’est toutefois pas une preuve absolue de naturalité.
Bulles et structures fluidales
Les bulles sont extrêmement courantes dans la moldavite naturelle.
Elles peuvent être nombreuses et présenter des formes allant de petites sphères à de longues cavités étirées.
Les structures fluidales ou schlieren forment quant à elles des ondulations et bandes internes témoignant du déplacement de verres légèrement différents pendant la formation.
Les verres artificiels peuvent eux aussi contenir des bulles et des structures d’écoulement. Leur simple présence ne suffit donc pas.
Fils de lechatelierite
Les fils de lechatelierite constituent l’un des critères microscopiques les plus précieux.
Ils apparaissent sous forme de filaments irréguliers et ondulants traversant le verre.
La lechatelierite est une silice fondue naturelle produite sous des températures extrêmement élevées. Dans la moldavite, elle provient du processus de formation lors de l’impact.
Sur une moldavite polie ou facettée, la combinaison de fils de lechatelierite, de bulles naturelles et de structures fluidales constitue un ensemble particulièrement convaincant.
Surface naturelle
Une véritable surface profondément sculptée peut fournir de nombreux indices, mais elle ne constitue plus une preuve suffisante à elle seule.
Des fabricants ont appris à attaquer chimiquement des morceaux de verre artificiel afin de produire des cavités et des reliefs ressemblant fortement à ceux d’une moldavite naturelle.
Certaines imitations modernes peuvent donc être beaucoup plus convaincantes que les simples morceaux de verre lisse autrefois rencontrés.
L’examen de l’intérieur de la pierre devient alors beaucoup plus important.
Spectroscopie et analyses chimiques
Pour les cas difficiles, les laboratoires peuvent utiliser la spectroscopie infrarouge, UV-visible ou Raman ainsi que l’analyse chimique.
Les verres industriels sodocalciques contiennent notamment des proportions de sodium et de calcium différentes de celles des tectites naturelles.
La composition en aluminium, potassium, magnésium, fer et autres éléments peut également fournir une signature permettant d’écarter un verre manufacturé.
Moldavite naturelle, imitations et traitements
Une moldavite authentique est nécessairement un verre naturel produit lors de l’impact du Ries.
L’expression « moldavite synthétique » est donc impropre si elle désigne simplement un verre vert fabriqué par l’être humain. Un tel matériau est une imitation et non une véritable moldavite synthétique au sens où un rubis de laboratoire reste du corindon.
Les principales falsifications rencontrées sur le marché sont des verres industriels spécialement colorés et parfois travaillés pour imiter la surface naturelle.
Verre vert artificiel
L’imitation la plus courante est un verre vert fabriqué industriellement.
Les faux les plus simples peuvent présenter une couleur excessivement uniforme, une transparence parfaite et des bulles rondes typiques du verre manufacturé.
Les imitations modernes sont cependant beaucoup plus sophistiquées.
Certains fabricants contrôlent la couleur, les bulles et les structures fluidales afin de produire une apparence plus naturelle.
Imitations chimiquement sculptées
La surface rugueuse de la moldavite peut également être imitée.
Un verre artificiel peut être soumis à une attaque chimique capable de créer des cavités et des reliefs relativement convaincants.
Cette technique explique pourquoi l’apparence extérieure d’un spécimen brut ne suffit plus pour garantir son authenticité.
Un morceau possédant une magnifique surface « naturelle » mais dépourvu des caractéristiques internes attendues doit être considéré avec prudence.
Moldavites facettées
Le facettage n’est pas un traitement destiné à modifier la couleur ou la composition du matériau.
Il enlève toutefois la surface naturelle, qui peut contenir des informations importantes sur l’histoire du spécimen.
Une moldavite facettée doit donc être identifiée principalement grâce à ses propriétés physiques et à ses inclusions internes.
Les fils de lechatelierite deviennent particulièrement utiles dans ce contexte.
Polissage partiel
Certaines pièces brutes sont partiellement polies afin de créer une fenêtre permettant d’observer la couleur et les inclusions internes.
Cette modification n’enlève pas le caractère naturel du matériau, mais elle doit idéalement être indiquée lorsque la pièce est vendue comme spécimen de collection.
Un collectionneur recherchant une moldavite entièrement naturelle accordera généralement davantage d’importance à un morceau dont toute la surface est intacte.
Teinture et revêtements
La couleur des moldavites naturelles n’a généralement pas besoin d’être améliorée artificiellement.
Un verre d’imitation peut cependant être coloré dans la masse ou éventuellement recouvert afin de reproduire certaines nuances.
Une analyse attentive de la surface, de la couleur et de la composition permet de détecter ces matériaux lorsqu’un doute existe.
Moldavite, obsidienne, verre vert, tectite noire ou péridot?
Plusieurs matériaux naturels ou artificiels peuvent être confondus avec la moldavite, particulièrement lorsqu’ils sont polis ou facettés. Leur origine et leurs propriétés permettent cependant de les distinguer.
| Propriété | Moldavite | Obsidienne | Verre vert artificiel | Tectite noire | Péridot |
|---|---|---|---|---|---|
| Nature | Tectite, verre d’impact | Verre volcanique | Verre manufacturé | Tectite, verre d’impact | Minéral |
| Structure | Amorphe | Amorphe | Amorphe | Amorphe | Orthorhombique |
| Composition dominante | Verre silicaté riche en SiO₂ | Verre silicaté volcanique | Variable selon fabrication | Verre silicaté d’impact | (Mg,Fe)₂SiO₄ |
| Dureté Mohs | Environ 5,5–6,5 | Environ 5–5,5 | Variable, souvent autour de 5–6 | Environ 5–6 | 6,5–7 |
| Indice de réfraction | Environ 1,48–1,51 | Environ 1,48–1,51 selon composition | Variable | Variable selon le champ de tectites | Environ 1,65–1,69 |
| Densité | Environ 2,35 | Environ 2,3–2,6 | Souvent autour de 2,5 ou davantage | Environ 2,3–2,5 | Environ 3,3 |
| Couleur typique | Vert à olive ou brun verdâtre | Noir, brun, gris ou autres teintes | Toutes les nuances possibles | Brun foncé à noir | Jaune-vert à vert olive |
| Transparence | Transparente à translucide | Translucide à opaque | Variable | Généralement sombre à translucide sur les arêtes | Transparent à translucide |
| Caractéristique importante | Fils de lechatelierite, bulles et schlieren | Origine volcanique, plus riche en eau | Composition industrielle | Autre champ de dispersion d’impact | Véritable cristal biréfringent |
| Principale distinction | Tectite verte liée au Ries | Verre volcanique | Origine artificielle | Tectite non moldavite | RI et densité beaucoup plus élevés |
L’obsidienne est un verre produit par une activité volcanique. Elle peut présenter des structures d’écoulement et des bulles, mais son histoire géologique et sa composition diffèrent de celles d’une tectite.
Le verre vert artificiel représente de loin l’imitation la plus importante. Les faux modernes peuvent reproduire la couleur et même une surface sculptée, ce qui rend l’examen microscopique particulièrement important.
Une tectite noire possède la même origine générale par impact, mais appartient à un autre champ de dispersion. Une indochinite authentique, par exemple, est bien une tectite naturelle, mais elle n’est pas une moldavite.
Le péridot est quant à lui un véritable minéral cristallin. Sa densité, son indice de réfraction et sa biréfringence sont nettement supérieurs à ceux de la moldavite.
Qualité, rareté et valeur de la moldavite
La valeur d’une moldavite dépend principalement de son authenticité, de sa provenance, de sa couleur, de sa transparence, de son poids, de sa morphologie, de la qualité de sa surface et de son état de conservation.
Il n’existe pas de système universel reconnu attribuant officiellement des grades comme A, AA ou AAA aux moldavites.
Ces appellations commerciales peuvent être utilisées par certains vendeurs, mais elles ne correspondent pas à une classification gemmologique standard.
Authenticité
L’authenticité représente le premier critère.
Une imitation en verre vert peut être visuellement attrayante, mais elle ne possède évidemment pas la rareté géologique d’un verre formé lors d’un impact météoritique il y a près de 15 millions d’années.
La multiplication des faux rend particulièrement importante la provenance du spécimen et, pour les pièces de valeur élevée, une identification réalisée par une personne compétente.
Couleur
Les verts lumineux et suffisamment transparents sont souvent recherchés pour la joaillerie.
Les verts bouteille et olive constituent cependant eux aussi des couleurs entièrement naturelles et peuvent être caractéristiques de certaines régions.
Une couleur extrêmement artificielle, parfaitement uniforme ou très vive ne prouve pas qu’une pièce soit fausse, mais elle mérite d’être examinée avec les autres caractéristiques.
Surface sculptée
Pour un spécimen brut, la qualité de la sculpture naturelle peut avoir une grande influence sur l’intérêt de collection.
Les pièces présentant des sillons profonds, des crêtes fines et des pointes complexes sont particulièrement spectaculaires.
Certaines moldavites de Bohême méridionale, notamment dans le secteur de Besednice, sont célèbres pour ce type de morphologie fortement sculptée.
Les pointes doivent toutefois être intactes. Une pièce abondamment ébréchée ou dont les parties les plus fines ont été cassées perd une partie de son intérêt esthétique.
Transparence
Une bonne transparence permet d’observer facilement les bulles, les structures fluidales et les fils de lechatelierite.
Les moldavites très claires peuvent également être particulièrement adaptées au facettage.
Pour un spécimen brut de collection, la transparence n’est toutefois pas le seul critère. Une pierre plus sombre possédant une sculpture exceptionnelle peut présenter davantage d’intérêt qu’un morceau transparent mais presque lisse.
Poids
La majorité des moldavites naturelles possède un poids relativement modeste.
Les grands morceaux deviennent progressivement moins fréquents. Le GIA souligne notamment que les moldavites dépassant 100 grammes sont très rares.
Quelques spécimens connus dépassent largement cette masse, mais ils représentent des exceptions.
Le poids doit néanmoins toujours être interprété avec les autres critères. Une petite moldavite exceptionnellement sculptée peut être beaucoup plus intéressante qu’un grand morceau fortement endommagé.
Provenance
La provenance peut influencer fortement l’intérêt d’une pièce.
Les différents champs de Bohême et de Moravie possèdent leurs propres caractéristiques de couleur et de morphologie.
Une provenance précise documentée est particulièrement appréciable pour les spécimens de collection, puisqu’elle permet de replacer la pièce dans son contexte géologique.
Elle constitue également une protection supplémentaire contre les imitations lorsqu’elle est accompagnée d’une ancienne documentation fiable.
Brut ou facetté
Les moldavites facettées peuvent produire de belles pierres vertes transparentes.
Pour un collectionneur de géologie des impacts, une surface naturelle intacte possède cependant une importance particulière qu’une pierre facettée ne peut plus conserver.
Les deux catégories répondent donc à des objectifs différents : la pierre facettée met en valeur la transparence et la couleur, tandis que le spécimen brut conserve davantage d’informations sur son histoire géologique et son altération naturelle.
Utilisation en joaillerie et entretien
La moldavite peut être utilisée dans des pendentifs, boucles d’oreilles, broches, bagues et autres bijoux, soit sous forme brute, soit après facettage.
Sa couleur verte naturelle et son origine liée à un grand impact météoritique en font une matière particulièrement inhabituelle dans le monde des gemmes.
Elle reste cependant nettement plus fragile que le saphir, le spinelle ou le chrysobéryl.
Avec une dureté d’environ 5,5 à 6,5 et une fracture conchoïdale, elle peut être rayée ou ébréchée relativement facilement.
Les spécimens bruts fortement sculptés demandent encore davantage de précautions. Leurs crêtes et pointes peuvent être extrêmement fines et se casser sous une pression relativement faible.
Pour une bague, une monture protectrice est préférable. Les pendentifs et boucles d’oreilles exposent généralement moins la moldavite aux impacts.
Pour le nettoyage courant, de l’eau tiède, un savon doux et un chiffon ou une brosse très souple constituent la méthode la plus prudente.
Il est préférable d’éviter les nettoyeurs à ultrasons pour les morceaux présentant de nombreuses bulles, fractures ou zones particulièrement fines. Les chocs thermiques et les températures élevées doivent également être évités.
Les produits chimiques agressifs sont inutiles et risquent d’endommager la surface.
Il faut notamment se rappeler que la célèbre sculpture naturelle des moldavites résulte précisément de processus de corrosion du verre. Une pièce brute ne devrait donc jamais être soumise volontairement à des acides ou à des traitements chimiques.
Pour le rangement, la moldavite devrait être conservée séparément des gemmes plus dures. Le quartz, le béryl, le spinelle, le saphir et le diamant peuvent tous rayer sa surface.
Une attention particulière est recommandée pour les pièces de collection à relief très fin : leur valeur minéralogique dépend largement de la conservation de cette surface naturelle formée au cours de millions d’années.
