Lapis-lazuli : le guide de référence
Partager cet article

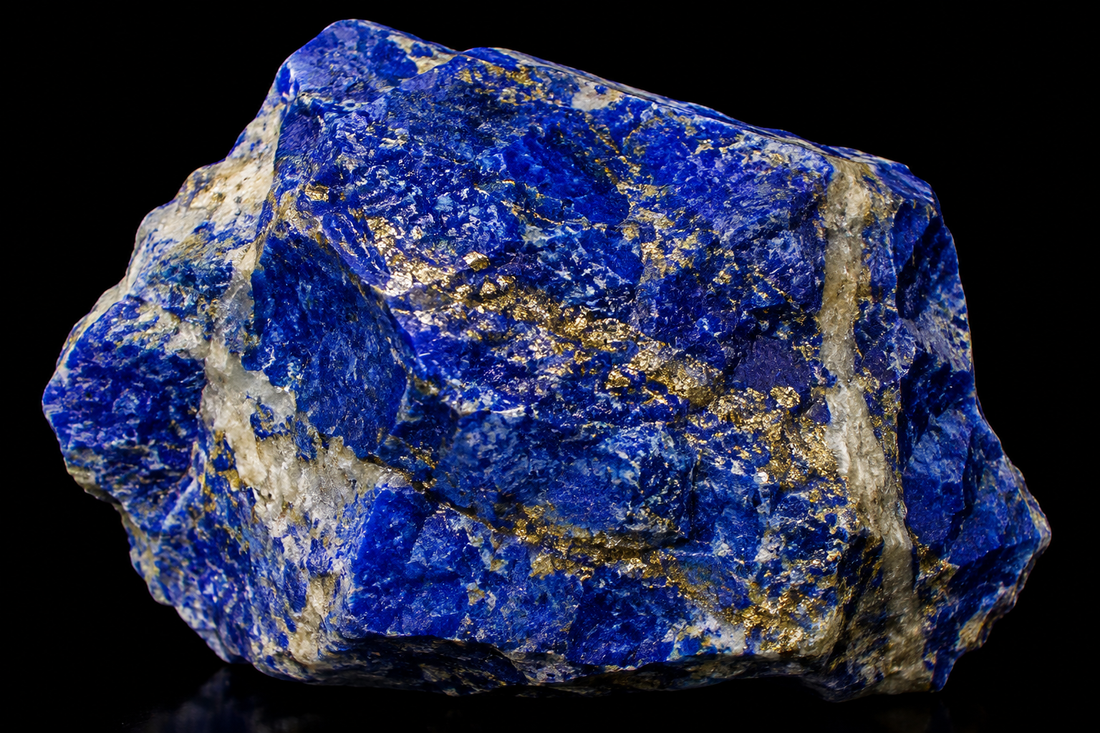

Le lapis-lazuli est une roche ornementale bleu profond utilisée depuis des milliers d’années pour la joaillerie, la sculpture et la fabrication de pigments. Contrairement au saphir, à la topaze ou au spinelle, il ne correspond pas à une seule espèce minérale : il s’agit d’un assemblage naturel de plusieurs minéraux, dont des feldspathoïdes bleus du groupe de la sodalite, de la calcite et fréquemment de la pyrite.
Sa couleur peut aller du bleu légèrement verdâtre au bleu outremer et au bleu violacé profond. Les meilleures qualités présentent généralement une couleur intense et relativement uniforme, avec peu de calcite blanche visible. De petites paillettes de pyrite dorée peuvent être appréciées lorsqu’elles sont finement réparties et ne dominent pas l’apparence générale de la pierre.
Les gisements les plus célèbres se trouvent dans le Badakhshan, en Afghanistan, où le lapis-lazuli est exploité depuis l’Antiquité. D’autres gisements importants existent au Chili et en Russie, tandis que le Canada possède une occurrence remarquable dans le sud de l’île de Baffin, au Nunavut. Le Québec, en revanche, n’est pas reconnu comme une provenance classique ou commerciale de lapis-lazuli.
Le lapis-lazuli en bref
| Propriété | Donnée |
|---|---|
| Nom | Lapis-lazuli |
| Nature | Roche métamorphique |
| Constituants bleus principaux | Feldspathoïdes du groupe de la sodalite, traditionnellement associés à la lazurite |
| Autres minéraux fréquents | Calcite, pyrite, diopside, haüyne, sodalite, amphiboles, mica et feldspaths |
| Formule chimique | Aucune formule unique, puisqu’il s’agit d’une roche |
| Classe minérale | Non applicable à l’ensemble de la roche |
| Couleur | Bleu légèrement verdâtre à bleu outremer et bleu violacé |
| Origine du bleu | Espèces sulfurées et centres colorés dans les feldspathoïdes bleus |
| Dureté | Environ 5 à 6 sur l’échelle de Mohs, selon la composition |
| Densité | Environ 2,5 à 3,0, généralement autour de 2,75 |
| Indice de réfraction | Lecture ponctuelle souvent proche de 1,50, variable selon les constituants |
| Éclat | Cireux à vitreux |
| Transparence | Généralement opaque, parfois légèrement translucide sur les bords minces |
| Clivage | Variable selon les minéraux présents |
| Fracture | Irrégulière |
| Ténacité | Moyenne |
| Aspect caractéristique | Bleu intense avec parfois des paillettes dorées de pyrite et des zones blanches de calcite |
| Traitements courants | Teinture, imprégnation à la cire ou à l’huile |
| Principales provenances | Afghanistan, Chili et Russie |
| Autres occurrences | Pakistan, États-Unis et Canada |
| Présence commerciale reconnue au Québec | Non |
Les propriétés du lapis-lazuli varient davantage que celles d’un minéral pur, puisque les proportions de ses différents constituants changent d’un spécimen à l’autre. Une pierre riche en calcite ne possède donc pas exactement la même dureté, densité ou apparence qu’un matériau bleu très riche en feldspathoïdes.
Qu’est-ce que le lapis-lazuli?
Le lapis-lazuli est une roche métamorphique bleue composée de plusieurs espèces minérales intimement associées. Il ne possède donc ni formule chimique unique ni système cristallin propre à l’ensemble de la pierre.
Le constituant bleu est traditionnellement identifié comme la lazurite, un feldspathoïde du groupe de la sodalite contenant du soufre. La minéralogie du lapis-lazuli est toutefois plus complexe qu’une simple association entre lazurite, calcite et pyrite.
Des études modernes montrent que certains lapis-lazuli, notamment des matériaux provenant d’Afghanistan et du Canada, peuvent contenir une phase bleue du groupe de la sodalite dont la composition se rapproche davantage de la haüyne que de la lazurite strictement définie. Dans la gemmologie courante, le terme lazurite demeure néanmoins largement utilisé pour désigner le composant bleu caractéristique de la roche.
La calcite constitue une autre composante fréquente.
Elle apparaît généralement sous forme de grains, de taches ou de veines blanches. Lorsqu’elle est très abondante, elle éclaircit la pierre et réduit l’uniformité du bleu.
La pyrite produit les petites inclusions métalliques jaune doré caractéristiques de nombreux lapis-lazuli.
Contrairement à une croyance fréquente, ces paillettes ne sont pas de l’or. Elles sont constituées de sulfure de fer, FeS₂.
De petites quantités de diopside, de sodalite, de haüyne, d’afghanite, de wollastonite, de mica, d’amphibole, de feldspath et d’autres minéraux peuvent également être présentes.
Le lapis-lazuli représente donc véritablement une roche plutôt qu’un minéral unique.
Pourquoi le lapis-lazuli est-il bleu?
Le bleu du lapis-lazuli provient principalement des feldspathoïdes sulfurés appartenant au groupe de la sodalite qui composent les parties bleues de la roche.
La couleur n’est pas simplement causée par la présence de soufre comme élément chimique. Elle résulte de formes particulières du soufre enfermées dans la structure cristalline de ces minéraux.
Le rôle des radicaux polysulfures
Les structures de type sodalite comportent des cavités microscopiques capables d’accueillir différents ions et groupes chimiques.
Dans les minéraux bleus du lapis-lazuli, certaines de ces cavités contiennent des espèces sulfurées chargées.
Le radical trisulfure S₃•− joue un rôle majeur dans la couleur bleu outremer.
Sa structure électronique lui permet d’absorber fortement certaines longueurs d’onde de la lumière visible. Les longueurs d’onde restantes donnent alors au minéral son bleu caractéristique.
D’autres espèces sulfurées peuvent également être présentes et modifier légèrement la couleur.
La proportion entre les différents centres colorés contribue donc aux variations allant du bleu relativement clair au bleu violacé très profond.
Pourquoi certaines pierres sont-elles plus claires?
La quantité de matériau bleu influence directement l’apparence générale de la roche.
Un lapis-lazuli riche en feldspathoïdes bleus et contenant peu de calcite possède généralement une couleur plus sombre et plus uniforme.
À l’inverse, une forte proportion de calcite blanche dilue visuellement le bleu.
La roche peut alors paraître bleu pâle, tachetée ou parcourue de grandes veines blanches.
Pourquoi certains lapis sont-ils légèrement verts?
Une coloration bleu verdâtre peut apparaître lorsque la composition minéralogique change.
La proportion des différents feldspathoïdes, des pyroxènes et des autres minéraux accessoires influence l’apparence générale.
Une abondance importante de pyrite peut également donner à certaines zones une apparence plus terne ou légèrement verdâtre.
Les qualités les plus recherchées en joaillerie sont généralement bleu moyen à bleu foncé, avec une légère tendance violette plutôt qu’une forte nuance verte.
Le rôle de la pyrite
La pyrite ne produit pas le bleu du lapis-lazuli.
Elle forme plutôt de petites paillettes métalliques jaune doré qui contrastent fortement avec le fond bleu.
Lorsqu’elle est présente sous forme de petites inclusions finement dispersées, elle peut créer un aspect rappelant un ciel étoilé.
De grandes concentrations de pyrite peuvent toutefois interrompre la couleur et diminuer la qualité du matériau destiné à la joaillerie.
Le rôle de la calcite
La calcite est blanche ou incolore et n’est pas responsable du bleu.
Elle apparaît généralement comme des taches, nuages ou veines claires.
Une très petite quantité peut être tolérée dans un beau spécimen, mais une abondance importante rend la pierre moins homogène.
Le contraste entre la calcite blanche, la pyrite dorée et les parties bleues permet néanmoins de reconnaître facilement de nombreux lapis-lazuli naturels.
Composition chimique et structure cristalline
Le lapis-lazuli ne possède aucune formule chimique unique puisqu’il s’agit d’une roche composée de plusieurs minéraux.
Sa composition peut varier considérablement selon la provenance et même à l’intérieur d’un même gisement.
Les parties bleues sont dominées par des feldspathoïdes appartenant au groupe de la sodalite.
La lazurite est traditionnellement considérée comme le principal constituant bleu et possède une composition complexe riche en sodium, calcium, aluminium, silicium, oxygène et soufre.
Elle appartient au système cristallin cubique.
La situation est toutefois plus subtile dans les matériaux naturels.
Les minéraux du groupe de la sodalite forment des compositions apparentées et peuvent être extrêmement difficiles à différencier sans analyses précises.
La haüyne, la sodalite, la noséane et différentes compositions intermédiaires peuvent être présentes avec les phases décrites comme lazurite.
Certaines études modernes ont même montré que le minéral bleu dominant de plusieurs lapis-lazuli historiquement considérés comme riches en lazurite possède en réalité une composition proche de la haüyne.
La calcite, CaCO₃, constitue fréquemment une partie importante de la roche.
Elle appartient au système trigonal et possède une dureté de 3, nettement inférieure à celle des silicates bleus présents autour d’elle.
La pyrite, FeS₂, appartient pour sa part au système cubique et possède une dureté de 6 à 6,5.
Cette juxtaposition de minéraux aux propriétés différentes explique pourquoi le lapis-lazuli ne possède pas une dureté parfaitement constante.
D’autres phases peuvent compléter l’assemblage.
Le diopside, la wollastonite, la scapolite, l’afghanite, le mica et plusieurs amphiboles ou feldspaths ont notamment été identifiés selon les gisements.
La roche doit donc être considérée comme un assemblage minéralogique complexe produit par des réactions métamorphiques et métasomatiques plutôt que comme un simple cristal bleu.
Propriétés physiques et optiques
La dureté du lapis-lazuli se situe généralement entre 5 et 6 sur l’échelle de Mohs.
Cette plage relativement large résulte directement de sa nature rocheuse.
Une zone riche en calcite peut être beaucoup plus tendre qu’une portion dominée par les feldspathoïdes bleus.
Cette hétérogénéité doit être prise en compte lors de la taille et du polissage.
Une pierre contenant de grandes veines de calcite peut s’user plus rapidement dans ces zones et produire une surface légèrement irrégulière.
La densité varie elle aussi selon la composition.
Une valeur d’environ 2,75 est souvent utilisée en gemmologie, mais des lapis-lazuli naturels peuvent présenter des valeurs approximativement comprises entre 2,5 et 3,0.
L’indice de réfraction est lui aussi variable.
Une lecture ponctuelle proche de 1,50 est caractéristique de nombreux lapis-lazuli, mais certaines zones ou certains constituants peuvent produire des valeurs différentes.
La pierre est généralement opaque.
Les parties les plus minces peuvent parfois devenir légèrement translucides sous une lumière intense, mais un lapis-lazuli de joaillerie ne présente normalement pas la transparence d’un saphir ou d’une topaze.
Son éclat est généralement cireux à vitreux après polissage.
Les grains de pyrite possèdent évidemment un éclat métallique beaucoup plus intense et apparaissent comme de petits points dorés réfléchissants.
Le lapis-lazuli ne possède pas de clivage unique applicable à toute la pierre.
Chaque constituant minéral possède ses propres propriétés cristallographiques.
La roche se casse donc généralement de manière irrégulière.
Sa ténacité est considérée comme moyenne : elle peut supporter une utilisation normale en bijouterie, mais reste sensiblement plus fragile et plus tendre que le quartz, le spinelle ou le saphir.
Comment se forme le lapis-lazuli?
Le lapis-lazuli se forme principalement par métamorphisme et métasomatisme de roches carbonatées, particulièrement des calcaires transformés en marbres.
La formation nécessite une combinaison géologique relativement particulière puisque du soufre, du sodium et d’autres éléments doivent être introduits ou redistribués dans une roche riche en carbonate sous des conditions appropriées de température et de pression.
Transformation du calcaire en marbre
Le matériau de départ est fréquemment un calcaire impur.
Lorsque cette roche est soumise à une température et une pression suffisamment élevées, la calcite recristallise et le calcaire se transforme en marbre.
Les impuretés présentes dans la roche originale peuvent simultanément réagir et former de nouveaux minéraux.
Ce métamorphisme fournit une partie du contexte nécessaire à la formation du lapis-lazuli.
Il ne suffit toutefois pas toujours à lui seul.
Intervention de fluides
Des fluides associés à des intrusions magmatiques ou à des processus métamorphiques peuvent circuler dans le marbre.
Ils transportent du sodium, du soufre et différents éléments capables de provoquer de nouvelles réactions chimiques.
Ce processus de modification chimique par circulation de fluides est appelé métasomatisme.
Lorsque les conditions sont appropriées, des feldspathoïdes sulfurés bleus peuvent apparaître en remplacement d’une partie des minéraux préexistants.
Le diopside, la forstérite, la scapolite et différents silicates calciques peuvent également se développer dans le même environnement.
Formation de la pyrite
Le soufre présent dans les fluides ne se retrouve pas uniquement dans les feldspathoïdes bleus.
Une partie peut réagir avec le fer disponible pour produire de la pyrite.
Les petites paillettes métalliques caractéristiques du lapis-lazuli peuvent ainsi se former directement dans la roche pendant son histoire métamorphique et hydrothermale.
La présence simultanée de pyrite et de minéraux sulfurés bleus reflète donc la chimie particulière de l’environnement de formation.
Formation de Sar-e-Sang
Les célèbres gisements afghans de Sar-e-Sang se trouvent dans des marbres et autres roches métamorphiques du massif de l’Hindou Kouch.
Les roches ont subi un métamorphisme important et ont été affectées par des intrusions et des circulations de fluides.
Le lapis-lazuli y forme des zones et lentilles au sein des marbres, accompagné notamment de calcite, de diopside, de pyrite, de scapolite et de forstérite.
La concentration exceptionnelle du matériau bleu explique pourquoi cette région produit depuis des millénaires certains des lapis-lazuli les plus célèbres au monde.
Où trouve-t-on le lapis-lazuli dans le monde?
Le lapis-lazuli est beaucoup moins répandu que plusieurs minéraux bleus courants.
L’Afghanistan constitue sa provenance historique la plus importante et reste la référence pour les qualités les plus recherchées. Le Chili et la Russie possèdent également d’importants gisements, tandis que des occurrences plus modestes existent au Pakistan, aux États-Unis et au Canada.
Afghanistan
Le Badakhshan, dans le nord-est de l’Afghanistan, représente la provenance classique du lapis-lazuli.
Les mines de Sar-e-Sang se trouvent dans les montagnes de l’Hindou Kouch et sont exploitées depuis plusieurs millénaires.
Les matériaux provenant de cette région peuvent présenter un bleu extrêmement intense et homogène.
Les meilleures qualités contiennent très peu de calcite blanche et seulement de petites quantités de pyrite finement dispersées.
Des matériaux beaucoup plus hétérogènes existent également dans le même district.
Les zones minéralisées sont associées à des marbres métamorphiques contenant notamment du diopside, de la calcite, de la pyrite et différents silicates.
La longue histoire d’exploitation de Sar-e-Sang explique pourquoi le lapis-lazuli afghan est présent dans de nombreux objets archéologiques provenant du Moyen-Orient et de l’Asie.
Chili
Le Chili constitue l’autre grande provenance classique.
Les gisements se trouvent dans les Andes de la région de Coquimbo, à plusieurs milliers de mètres d’altitude.
Le lapis-lazuli chilien se forme dans des calcaires métamorphisés au contact d’intrusions et ensuite modifiés par des fluides riches en soufre.
Sa composition peut inclure de la lazurite, de la wollastonite, de la calcite, de la haüyne, du diopside, de la pyrite et plusieurs minéraux accessoires.
Le matériau chilien présente fréquemment davantage de calcite blanche que les meilleures qualités afghanes.
Certaines pierres possèdent également une légère nuance verdâtre.
Les meilleurs morceaux peuvent néanmoins présenter une excellente couleur bleue.
Russie
La région située à proximité du lac Baïkal, en Sibérie, constitue une provenance historique importante.
Le lapis-lazuli russe se rencontre lui aussi dans des marbres ayant subi un métamorphisme et des transformations chimiques.
Les matériaux peuvent présenter différentes intensités de bleu et contenir de la pyrite ainsi que des zones claires de calcite.
La Russie possède une longue tradition de travail de cette roche.
De grands éléments décoratifs, incrustations et objets sculptés ont notamment été réalisés à partir de lapis-lazuli provenant de Sibérie.
Pakistan
Le Pakistan possède plusieurs occurrences dans les chaînes montagneuses du nord.
Une partie du matériau commercialisé dans les grands marchés de pierres du pays provient toutefois de l’Afghanistan voisin.
La provenance géologique d’une pierre ne doit donc pas être déterminée simplement à partir de son lieu de vente.
Les véritables occurrences pakistanaises restent beaucoup moins importantes que celles du Badakhshan afghan.
États-Unis
Des occurrences de lapis-lazuli sont connues aux États-Unis, notamment au Colorado.
Le matériau peut être associé à des marbres métamorphiques et présenter les mêmes grandes associations minéralogiques que les autres gisements mondiaux.
La production reste toutefois modeste comparativement à celle de l’Afghanistan ou du Chili.
Ces occurrences possèdent surtout un intérêt pour les collectionneurs et les amateurs de pierres régionales.
Canada
Le Canada possède une importante occurrence de lapis-lazuli dans le sud de l’île de Baffin, au Nunavut, près de Kimmirut.
Le matériau se trouve dans des marbres métamorphiques paléoprotérozoïques.
Plusieurs occurrences ont été identifiées dans la région et des travaux d’exploration ont évalué leur potentiel comme pierre de taille et matériau ornemental.
Le Canada peut donc réellement être considéré comme une provenance de lapis-lazuli.
Cette occurrence se trouve toutefois au Nunavut et ne doit pas être confondue avec le Québec.
Le lapis-lazuli au Québec
Le Québec n’est pas reconnu comme une provenance classique ou commerciale de lapis-lazuli.
Cette distinction est importante puisque plusieurs minéraux pouvant entrer dans la composition d’un lapis-lazuli sont présents individuellement dans la province.
La calcite est extrêmement répandue au Québec.
La pyrite l’est également, particulièrement dans les grands districts miniers de l’Abitibi-Témiscamingue et dans de nombreuses autres régions.
Des feldspathoïdes appartenant ou apparentés au groupe de la sodalite sont aussi connus dans certains complexes alcalins québécois.
La présence séparée de ces minéraux ne suffit toutefois pas à produire du lapis-lazuli.
Il faut qu’ils soient réunis dans une roche métamorphique présentant la minéralogie, la couleur et la texture caractéristiques du matériau.
Le mont Saint-Hilaire possède par exemple une diversité exceptionnelle de feldspathoïdes et de minéraux sodiques.
Il ne constitue pourtant pas une provenance établie de lapis-lazuli gemme.
Une roche bleue provenant de ce complexe ne devrait donc pas être appelée automatiquement lapis-lazuli uniquement parce qu’elle contient un minéral bleu du groupe de la sodalite.
Le cas canadien le mieux documenté se trouve beaucoup plus au nord, dans le territoire du Nunavut.
Près de Kimmirut, sur l’île de Baffin, du lapis-lazuli se rencontre dans des marbres métamorphiques et plusieurs zones minéralisées ont été reconnues.
Cette occurrence confirme que le lapis-lazuli naturel existe bel et bien au Canada, mais pas qu’il s’agit d’une pierre caractéristique du Québec.
Une pierre commercialisée comme « lapis-lazuli du Québec » devrait donc être accompagnée d’une provenance géologique précise et d’analyses confirmant qu’il s’agit réellement de cette roche.
En l’absence de cette documentation, une identification plus générale comme sodalite, roche à feldspathoïdes ou autre matériau bleu serait plus prudente selon sa composition réelle.
À quoi ressemble un lapis-lazuli naturel?
Un lapis-lazuli naturel possède généralement une couleur bleu moyen à bleu foncé.
Les meilleures qualités peuvent présenter un bleu outremer extrêmement saturé, pratiquement uniforme sur l’ensemble d’une surface polie.
La pierre reste normalement opaque.
Une très fine bordure peut parfois laisser passer un peu de lumière, mais le matériau n’est pas transparent comme un saphir bleu ou une tanzanite.
De petites paillettes métalliques jaune doré sont fréquentes.
Il s’agit de pyrite.
Elles peuvent être extrêmement fines et uniformément réparties ou se concentrer localement en petites veines et amas.
Une présence modérée de pyrite peut rendre la pierre très esthétique.
La calcite apparaît sous forme de zones blanches.
Elle peut produire de petites taches discrètes ou traverser la pierre en larges veines.
Une quantité importante de calcite donne généralement un aspect plus pâle et moins uniforme.
La surface brute peut être difficile à reconnaître lorsque le matériau est recouvert d’une croûte de roche encaissante.
Après sciage et polissage, le bleu devient beaucoup plus évident.
L’éclat est généralement cireux à vitreux plutôt que brillant comme celui d’un verre parfaitement poli.
La texture peut être légèrement granulaire lorsqu’elle est observée attentivement.
Cette caractéristique résulte de la présence de plusieurs minéraux ayant chacun une dureté et un comportement au polissage légèrement différents.
Une surface naturelle peut donc présenter de minuscules irrégularités invisibles à distance.
Un lapis-lazuli naturel n’a pas besoin de présenter de pyrite pour être authentique.
Certaines qualités extrêmement fines sont presque entièrement bleues et dépourvues de paillettes visibles.
L’absence de pyrite n’est donc pas un signe d’imitation, tout comme sa présence n’est pas une preuve absolue d’origine naturelle.
Comment identifier un lapis-lazuli?
L’identification du lapis-lazuli doit prendre en compte sa nature de roche.
Un seul test ne fournit pas toujours une réponse définitive puisque ses propriétés peuvent varier avec les proportions de lazurite ou de haüyne, de calcite, de pyrite et des autres constituants.
Observation de la texture
Une véritable pierre naturelle présente généralement une texture complexe.
Sous grossissement, différentes zones bleues peuvent être séparées par de petits grains clairs, des particules métalliques de pyrite ou des variations de couleur.
La répartition n’est généralement pas parfaitement régulière.
Une matière uniformément bleue sans aucune variation microscopique peut être naturelle, mais mérite davantage d’attention lorsqu’elle possède simultanément une couleur extrêmement saturée et un aspect artificiellement homogène.
Pyrite
La présence de véritable pyrite constitue un indice intéressant.
Les grains possèdent un éclat métallique jaune laiton.
Ils ne doivent pas ressembler à de simples paillettes de peinture dorée posées sur la surface.
Sous grossissement, la pyrite naturelle est intégrée à la roche.
Certaines imitations contiennent toutefois de véritables particules de pyrite afin de reproduire l’apparence du lapis-lazuli.
Ce critère ne doit donc jamais être utilisé seul.
Calcite
Les zones blanches naturelles sont généralement constituées en grande partie de calcite.
Elles peuvent être observées sous forme de grains ou de veines irrégulières.
Une calcite abondante tend à diminuer la qualité gemme, mais représente également une caractéristique naturelle très fréquente.
Une imitation peut essayer de reproduire ces zones à l’aide de pigments ou d’autres matériaux.
La texture microscopique permet alors souvent de révéler la différence.
Dureté
La dureté globale se situe généralement entre 5 et 6.
La variation est importante puisque la calcite ne possède qu’une dureté de 3 alors que d’autres constituants sont sensiblement plus durs.
Une surface peut donc présenter différentes résistances locales.
Les tests de rayure sont destructifs et ne devraient jamais être pratiqués sur un bijou ou une pierre polie de valeur.
Densité
Une densité proche de 2,75 est fréquente, avec une plage relativement large autour de cette valeur.
Elle permet de différencier le lapis-lazuli de certaines imitations en plastique beaucoup plus légères.
Elle doit cependant être interprétée avec prudence, car un verre ou une céramique peuvent posséder des densités relativement proches.
Indice de réfraction
La lecture ponctuelle se situe souvent autour de 1,50.
Cette mesure peut aider à distinguer le matériau d’autres pierres bleues, mais sa nature polyminérale complique l’interprétation.
Une lecture différente peut apparaître lorsqu’une zone particulière est dominée par un autre constituant.
L’identification ne doit donc pas reposer uniquement sur le réfractomètre.
Réaction des traitements
Une pierre teintée peut parfois laisser apparaître une concentration de couleur dans les fissures et les pores.
Certains colorants peuvent également être affectés par des solvants.
Un tel test ne devrait toutefois pas être effectué par un particulier sur un bijou, puisqu’il peut endommager définitivement la pierre et les traitements de surface.
Spectroscopie et analyses de laboratoire
La spectroscopie Raman constitue une méthode particulièrement efficace pour étudier le lapis-lazuli.
Elle permet d’identifier plusieurs constituants directement dans la roche et de reconnaître les signatures des espèces sulfurées associées à la couleur bleue.
La diffraction des rayons X et la microanalyse chimique peuvent ensuite différencier plus précisément les feldspathoïdes présents.
Ces analyses sont particulièrement utiles pour les objets historiques, les matériaux de provenance incertaine et les imitations complexes.
Lapis-lazuli naturel, synthétique et traitements
Le lapis-lazuli naturel est disponible en quantités importantes, mais les qualités présentant un bleu intense et uniforme peuvent être suffisamment recherchées pour encourager les traitements et les imitations.
La principale difficulté commerciale consiste à distinguer une roche naturelle non traitée d’une pierre naturelle améliorée ou d’un matériau artificiel fabriqué pour lui ressembler.
Teinture
La teinture constitue l’un des traitements les plus fréquents.
Un lapis-lazuli pâle contenant beaucoup de calcite peut recevoir un colorant bleu destiné à intensifier sa couleur et à rendre les zones blanches moins visibles.
Le résultat peut être très convaincant à l’œil nu.
Sous grossissement, le colorant peut parfois se concentrer dans les fissures, les pores ou autour de certaines inclusions.
Des zones autrefois blanches peuvent également présenter une coloration bleue anormalement uniforme.
Une pierre teintée reste un véritable lapis-lazuli lorsque le matériau de départ correspond bien à cette roche, mais sa couleur n’est plus entièrement naturelle.
Imprégnation à la cire ou à l’huile
Le lapis-lazuli peut être imprégné de cire ou d’huile afin d’assombrir légèrement sa couleur et d’améliorer son éclat.
Le traitement remplit certaines irrégularités superficielles et rend la surface plus homogène.
Ces produits peuvent cependant être sensibles à la chaleur et aux solvants.
Une pierre traitée doit donc être nettoyée avec davantage de prudence qu’un matériau entièrement naturel.
Stabilisation
Les matériaux poreux ou fracturés peuvent être imprégnés d’une résine.
Cette intervention augmente leur résistance et facilite le polissage.
La résine peut également modifier légèrement la couleur et l’éclat.
Une stabilisation correctement réalisée peut produire un matériau durable, mais elle constitue une modification importante qui doit idéalement être déclarée.
Matériau reconstitué
Des fragments ou de la poudre de lapis-lazuli peuvent être mélangés à une résine ou à un autre liant puis comprimés pour former un nouveau bloc.
Le produit contient donc réellement du lapis-lazuli, mais il ne représente plus une masse naturelle intacte.
Sous grossissement, des limites entre fragments, des bulles ou une matrice artificielle peuvent parfois être visibles.
La densité et les propriétés de surface peuvent également différer du matériau naturel.
Lapis-lazuli synthétique
Le terme « synthétique » est délicat pour le lapis-lazuli puisque celui-ci est une roche et non un minéral unique.
Produire une véritable roche synthétique possédant exactement les mêmes minéraux, textures et relations de croissance qu’un lapis-lazuli naturel serait beaucoup plus complexe que de faire croître un seul cristal synthétique.
Les produits artificiels commercialisés comme « lapis synthétique » sont donc généralement mieux décrits comme imitations.
Le matériau Gilson constitue un exemple historique important.
Il a été fabriqué pour reproduire l’apparence du lapis-lazuli, mais sa composition et certaines de ses propriétés diffèrent suffisamment du matériau naturel pour qu’il soit considéré comme une imitation plutôt que comme un véritable lapis-lazuli synthétique.
Verre, céramique et plastique
Le verre bleu au cobalt constitue une imitation classique.
Il peut présenter une couleur extrêmement convaincante, mais sa structure homogène, ses bulles éventuelles et ses propriétés optiques le différencient du lapis naturel.
Des céramiques artificielles peuvent également reproduire une texture granulaire et un bleu intense.
Certaines imitations contiennent même de petites particules métalliques afin de simuler la pyrite.
Le plastique représente une imitation plus simple.
Sa faible densité, sa dureté réduite et son comportement sous grossissement permettent généralement de le reconnaître facilement.
Sodalite et howlite teintée
La sodalite naturelle peut présenter une couleur bleue suffisamment proche pour être vendue incorrectement comme lapis-lazuli.
Elle possède toutefois généralement davantage de zones blanches et ne présente pas nécessairement les paillettes de pyrite caractéristiques de nombreux lapis.
La howlite et différents matériaux poreux blancs peuvent également être teints en bleu.
Leur composition, leur densité et leur dureté permettent de les distinguer facilement lors d’une analyse gemmologique.
Lapis-lazuli, sodalite, azurite, dumortiérite ou turquoise?
Plusieurs pierres bleues opaques peuvent ressembler au lapis-lazuli lorsqu’elles sont polies. Leur composition et leur texture permettent cependant de les distinguer.
| Propriété | Lapis-lazuli | Sodalite | Azurite | Dumortiérite | Turquoise |
|---|---|---|---|---|---|
| Nature | Roche composée de plusieurs minéraux | Espèce minérale | Espèce minérale | Espèce minérale | Espèce minérale |
| Composition | Variable, avec feldspathoïdes bleus, calcite et souvent pyrite | Na₈(Al₆Si₆O₂₄)Cl₂, composition idéale simplifiée | Cu₃(CO₃)₂(OH)₂ | Al₇BO₃(SiO₄)₃O₃ | CuAl₆(PO₄)₄(OH)₈·4H₂O |
| Couleur typique | Bleu outremer à bleu violacé | Bleu royal à bleu violacé | Bleu azur à bleu foncé | Bleu à bleu violet | Bleu ciel à bleu vert |
| Dureté Mohs | Environ 5–6 | Environ 5,5–6 | 3,5–4 | 7–8,5 selon les orientations | Environ 5–6 |
| Densité approximative | Environ 2,75 | Environ 2,2–2,3 | Environ 3,7–3,9 | Environ 3,2–3,4 | Environ 2,6–2,9 |
| Transparence | Opaque à légèrement translucide | Translucide à opaque | Transparent à opaque | Transparent à opaque | Opaque à translucide |
| Aspect caractéristique | Bleu avec calcite blanche et parfois pyrite dorée | Bleu souvent veiné de blanc | Bleu intense, souvent avec malachite | Bleu fibreux ou massif | Bleu ciel à verdâtre, parfois avec matrice |
| Pyrite fréquente | Oui | Non caractéristique | Non | Non | Non |
| Principal critère | Roche polyminérale avec pyrite et calcite possibles | Bleu plus homogène et densité plus faible | Beaucoup plus dense et plus tendre | Nettement plus dure | Couleur généralement plus claire |
La sodalite représente probablement la confusion naturelle la plus fréquente.
Elle appartient au même groupe minéralogique que plusieurs phases bleues présentes dans le lapis-lazuli et peut posséder un bleu relativement similaire.
Une sodalite massive est toutefois constituée principalement de cette espèce minérale plutôt que d’un assemblage complexe comprenant les associations classiques du lapis-lazuli.
L’azurite possède un bleu souvent beaucoup plus intense.
Elle contient du cuivre et possède une densité nettement supérieure. Sa dureté de seulement 3,5 à 4 la rend également beaucoup plus tendre.
La dumortiérite peut être bleu profond et se présenter sous forme massive.
Elle est cependant beaucoup plus dure et appartient à une famille minérale totalement différente.
La turquoise possède généralement une couleur plus claire et davantage verdâtre.
Certaines qualités bleu intense peuvent néanmoins ressembler à un lapis uniforme lorsqu’elles sont observées rapidement. L’absence de pyrite, la structure et les propriétés gemmologiques permettent de les distinguer.
Qualité, rareté et valeur du lapis-lazuli
Le lapis-lazuli n’est pas une roche extrêmement rare, mais les qualités réunissant une couleur bleu profond, une grande homogénéité et très peu de calcite sont beaucoup moins courantes.
La valeur dépend principalement de la couleur et de l’apparence générale plutôt que du poids seul.
Il n’existe pas de système universel et officiel attribuant des grades A, AA ou AAA au lapis-lazuli.
Ces appellations sont commerciales et peuvent être utilisées selon des critères très différents d’un vendeur à l’autre.
Couleur
La couleur constitue le critère le plus important.
Les qualités les plus recherchées présentent généralement un bleu moyen à foncé, fortement saturé et légèrement violacé.
Un bleu uniforme est particulièrement apprécié.
Une forte composante verte réduit généralement l’intérêt du matériau gemme.
Les pierres très pâles sont elles aussi moins recherchées, particulièrement lorsque la couleur est éclaircie par une abondance importante de calcite.
Calcite
La calcite blanche diminue généralement la valeur lorsqu’elle forme des taches ou des veines très visibles.
Une pierre presque entièrement bleue présente une apparence plus uniforme et permet de créer des cabochons et sculptures haut de gamme.
Une petite quantité de calcite n’empêche toutefois pas un lapis-lazuli d’être naturel ou esthétique.
Dans certains objets décoratifs, les veines blanches peuvent même contribuer au caractère individuel du matériau.
Pyrite
La pyrite possède une influence plus nuancée.
De petites paillettes dorées réparties de manière équilibrée peuvent être considérées comme attrayantes.
Elles créent un contraste spectaculaire avec le bleu.
Une quantité excessive de pyrite peut cependant rendre la pierre terne, jaunâtre ou trop hétérogène.
Les grandes veines métalliques sont généralement moins recherchées que les inclusions extrêmement fines.
Une qualité supérieure n’a pas obligatoirement besoin de pyrite visible.
Un lapis parfaitement bleu et uniforme peut être considéré comme exceptionnel.
Uniformité
Une couleur régulière facilite la création de cabochons, de plaques et de sculptures possédant une apparence homogène.
Les grandes zones grisâtres, verdâtres ou blanches réduisent généralement la valeur lorsque l’objectif est d’obtenir une pierre gemme classique.
L’évaluation d’une sculpture peut toutefois être différente.
Un lapidaire expérimenté peut utiliser les contrastes naturels pour intégrer certaines veines au dessin de l’objet.
Traitements
Un matériau naturellement bleu et non teint possède généralement davantage d’intérêt qu’une pierre dont la couleur a été artificiellement renforcée.
La teinture peut améliorer spectaculairement une qualité médiocre.
La simple intensité du bleu ne constitue donc pas une preuve de valeur.
Pour les pierres importantes, l’absence de traitement peut être confirmée par un laboratoire gemmologique.
Les huiles et cires sont également prises en compte, particulièrement lorsqu’elles modifient sensiblement l’apparence de la surface.
Dimensions
Le lapis-lazuli peut être extrait sous forme de blocs relativement volumineux.
Une grande dimension ne constitue donc pas à elle seule une preuve de rareté.
La difficulté consiste davantage à obtenir une grande masse présentant une couleur homogène et très peu de calcite.
Un petit cabochon peut être facilement découpé dans une zone bleue de haute qualité.
Produire une grande sculpture dans laquelle cette qualité reste constante exige un bloc beaucoup plus exceptionnel.
Provenance
Le lapis-lazuli afghan du Badakhshan possède la réputation historique la plus importante.
Les meilleures qualités de Sar-e-Sang sont particulièrement recherchées pour leur couleur.
Le Chili représente également une provenance majeure et reconnue.
La Russie possède pour sa part une longue histoire d’utilisation décorative de la pierre.
La provenance seule ne détermine toutefois pas la qualité.
Un magnifique lapis chilien peut être supérieur à un mauvais morceau afghan riche en calcite. La couleur et la texture réelles doivent donc toujours rester les principaux critères d’évaluation.
Utilisation en joaillerie et entretien
Le lapis-lazuli est utilisé depuis des millénaires pour les bijoux, les sceaux, les incrustations, les sculptures et les objets décoratifs.
Sa couleur bleu profond constitue sa principale qualité visuelle et explique pourquoi les formes de taille destinées à montrer une grande surface sont privilégiées.
Le cabochon représente l’une des tailles les plus courantes.
Une surface arrondie et parfaitement polie met en valeur le bleu ainsi que les petites paillettes de pyrite.
Les formes ovales, rondes et rectangulaires sont fréquentes.
Les perles constituent une autre utilisation importante.
Un collier peut être fabriqué à partir de pierres presque uniformément bleues ou volontairement sélectionner des perles présentant davantage de pyrite et de calcite.
Les plaques et tablettes de lapis-lazuli sont utilisées dans les bagues, boutons de manchette, pendentifs et incrustations.
La sculpture possède également une longue histoire.
Le matériau peut être taillé en figurines, boîtes, manches, vases et différents objets décoratifs.
De grands blocs présentant une couleur suffisamment homogène sont particulièrement adaptés à ce type de travail.
Pendant des siècles, le lapis-lazuli a également été utilisé pour produire le pigment naturel outremer.
La roche était broyée et soumise à plusieurs opérations destinées à séparer et concentrer la fraction bleue.
Avant l’apparition de l’outremer synthétique au XIXe siècle, ce pigment figurait parmi les couleurs les plus coûteuses utilisées par les artistes.
Avec une dureté généralement comprise entre 5 et 6, le lapis-lazuli demande davantage de précautions que le quartz ou le saphir.
Les pendentifs, boucles d’oreilles et broches constituent des utilisations relativement sûres.
Les bagues peuvent être portées, mais leur surface risque progressivement de se rayer si elles subissent des contacts répétés avec des matériaux plus durs.
Les acides doivent être évités.
La calcite présente dans de nombreux lapis-lazuli peut réagir avec des substances acides et être attaquée en surface.
Les produits ménagers agressifs, les solvants et les produits abrasifs ne sont donc pas adaptés.
La présence possible de teintures, de cire ou d’huile impose encore davantage de prudence.
Le nettoyage le plus sûr consiste à utiliser de l’eau légèrement tiède et une petite quantité de savon doux.
Un chiffon ou une brosse très souple peut être employé sans exercer de forte pression. La pierre doit ensuite être rincée rapidement et séchée avec soin.
Les appareils à ultrasons et les nettoyeurs à vapeur sont déconseillés.
Les vibrations peuvent affecter une pierre possédant des fractures ou des constituants de dureté différente, tandis que la chaleur peut endommager les cires, huiles et autres traitements.
Pour le rangement, le lapis-lazuli devrait être conservé séparément des pierres plus dures.
Un quartz, un spinelle, un saphir ou un diamant peut facilement rayer sa surface.
Une pochette individuelle ou une boîte compartimentée permet de préserver beaucoup plus longtemps son poli.
Le lapis-lazuli demeure ainsi l’une des pierres ornementales les plus reconnaissables au monde. Son bleu outremer n’appartient pas à un cristal unique, mais à une roche métamorphique complexe dont les feldspathoïdes bleus, la calcite blanche et les paillettes de pyrite enregistrent ensemble une histoire géologique exceptionnelle.
