Dioptase : le guide de référence
Partager cet article

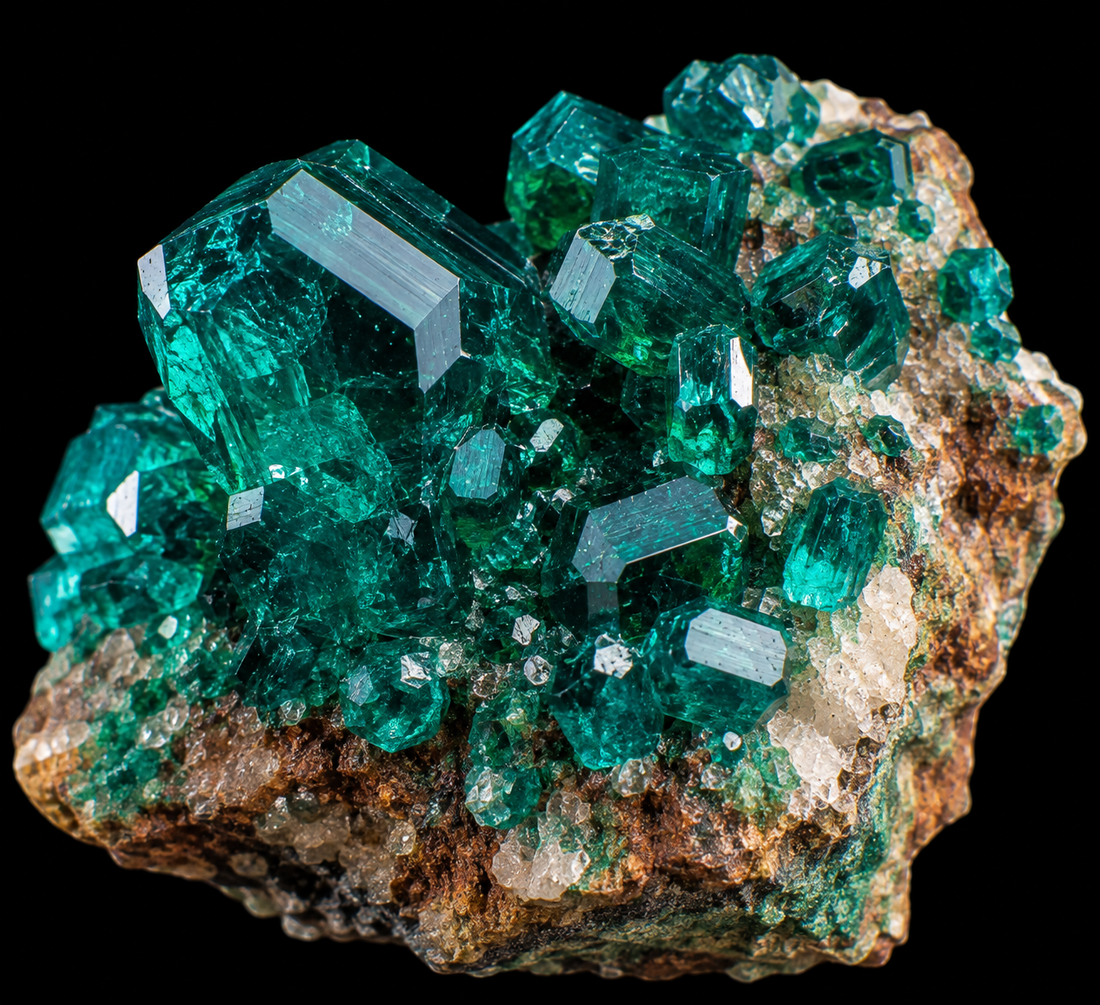

La dioptase est un minéral de cuivre reconnaissable à son vert émeraude exceptionnellement intense, parfois légèrement bleuté. Sa formule est généralement écrite CuSiO₃·H₂O, tandis que sa structure peut aussi être représentée sous la forme Cu₆[Si₆O₁₈]·6H₂O. Malgré une couleur pouvant rappeler certaines des plus belles émeraudes, il s’agit d’une espèce minérale complètement différente.
La dioptase se forme principalement comme minéral secondaire dans les zones oxydées de certains gisements de cuivre. Elle apparaît fréquemment sous forme de petits cristaux brillants et transparents à translucides, associés à d’autres minéraux secondaires du cuivre comme la malachite et la chrysocolle, ainsi qu’à la calcite ou au quartz.
Sa couleur spectaculaire en fait un minéral particulièrement recherché par les collectionneurs, mais sa dureté modeste et son clivage parfait limitent fortement son utilisation en joaillerie. Les cristaux suffisamment propres et volumineux pour être facettés sont rares, ce qui explique pourquoi les plus beaux spécimens sont généralement conservés intacts sur leur matrice.
La dioptase en bref
| Propriété | Donnée |
|---|---|
| Nom | Dioptase |
| Espèce minérale | Dioptase |
| Formule courante | CuSiO₃·H₂O |
| Formule structurale | Cu₆[Si₆O₁₈]·6H₂O |
| Classe minérale | Silicates |
| Structure silicatée | Cyclosilicate à anneaux de six tétraèdres |
| Système cristallin | Trigonal |
| Couleurs | Vert émeraude, vert bleuté, vert foncé |
| Principal élément responsable de la couleur | Cuivre Cu²⁺ |
| Dureté | 5 sur l’échelle de Mohs |
| Densité | Environ 3,28 à 3,35 |
| Indices de réfraction | nω ≈ 1,652–1,658; nε ≈ 1,704–1,710 |
| Biréfringence | Environ 0,052 |
| Caractère optique | Uniaxe positif |
| Pléochroïsme | Faible, de vert plus clair à vert plus foncé |
| Éclat | Vitreux à subadamantin |
| Transparence | Transparente à translucide |
| Trait | Vert à vert bleuâtre pâle |
| Clivage | Parfait dans une direction |
| Fracture | Conchoïdale à irrégulière |
| Ténacité | Cassante |
| Habitus fréquent | Cristaux prismatiques à rhomboédriques |
| Environnement de formation | Zone oxydée de gisements de cuivre |
| Minéraux associés | Malachite, chrysocolle, calcite, quartz, mimétite, wulfénite, cérusite |
| Localité type | Altyn-Tyube, Kazakhstan |
| Localités célèbres | Tsumeb, Namibie; Altyn-Tyube, Kazakhstan; Congo et République démocratique du Congo |
| Traitements | Aucun traitement gemmologique important connu |
| Synthèse | Possible en laboratoire, sans marché gemme significatif |
| Présence au Québec | Oui |
| Occurrence québécoise documentée | Mine Jeffrey, Val-des-Sources |
La dioptase combine donc une couleur exceptionnellement intense avec des propriétés physiques relativement délicates. Sa dureté de seulement 5 et son clivage parfait expliquent pourquoi elle est beaucoup plus importante comme minéral de collection que comme pierre destinée à un usage quotidien.
Qu’est-ce que la dioptase?
La dioptase est une espèce minérale naturelle contenant du cuivre, du silicium, de l’oxygène et de l’eau structurale. Elle appartient aux silicates et possède une architecture dans laquelle les tétraèdres de silice forment des anneaux de six unités SiO₄, reliés entre eux par des ions cuivre.
Sa formule couramment simplifiée est CuSiO₃·H₂O. À l’échelle de la structure cristalline, elle peut être représentée plus explicitement par Cu₆[Si₆O₁₈]·6H₂O, ce qui met en évidence les anneaux silicatés et les molécules d’eau intégrées à la structure.
La dioptase cristallise dans le système trigonal. Ses cristaux sont souvent prismatiques, terminés par des faces rhomboédriques, et possèdent généralement un vert tellement intense que de petits cristaux peuvent sembler presque noirs lorsqu’ils sont observés dans une direction suffisamment épaisse.
Le minéral est transparent à translucide lorsque la qualité du cristal le permet. Les plus beaux spécimens présentent des faces extrêmement brillantes et une couleur vert émeraude qui explique pourquoi la dioptase a parfois été confondue historiquement avec des gemmes vertes beaucoup plus connues.
Le nom dioptase fut donné par René Just Haüy en 1797. Il vient de mots grecs évoquant l’idée de « voir à travers », en référence aux plans de clivage qui peuvent être aperçus à l’intérieur des cristaux transparents.
La localité type se trouve à Altyn-Tyube, dans l’actuel Kazakhstan. Le matériau provenant de cette région fut initialement considéré comme une forme d’émeraude avant que son identité minéralogique différente soit reconnue.
La distinction avec l’émeraude est pourtant fondamentale. L’émeraude est une variété du béryl, tandis que la dioptase est un silicate hydraté de cuivre possédant une dureté, une densité et des propriétés optiques complètement différentes.
Pourquoi la dioptase est-elle verte?
Le vert de la dioptase est directement lié au cuivre Cu²⁺ qui constitue une partie essentielle de sa composition chimique. Il ne s’agit donc pas simplement d’une impureté colorante présente en très petite quantité : sans cuivre, la dioptase elle-même n’existerait pas.
Cette relation fait de la dioptase un minéral idiochromatique, c’est-à-dire un minéral dont la couleur caractéristique provient d’un élément indispensable à sa formule chimique. Cette situation diffère de l’émeraude, où le béryl pur serait incolore et où le chrome ou le vanadium intervient en quantité beaucoup plus faible.
Le rôle du cuivre Cu²⁺
Les ions Cu²⁺ sont entourés d’atomes d’oxygène dans la structure cristalline. L’interaction entre les électrons du cuivre et leur environnement cristallographique provoque l’absorption sélective de certaines longueurs d’onde de la lumière visible.
Une importante partie du bleu-violet et de certaines longueurs d’onde jaunes à rouges est absorbée. La lumière restante est alors dominée par le vert intense caractéristique de la dioptase.
Ce mécanisme explique pourquoi la couleur reste relativement constante d’un cristal à l’autre. Les différences observées concernent surtout la profondeur du ton, la présence d’une nuance bleutée et l’effet de l’épaisseur du cristal.
Pourquoi le vert est-il si intense?
Le cuivre ne se trouve pas simplement sous forme de traces : il représente une proportion considérable de la composition du minéral. L’absorption produite par Cu²⁺ est donc très forte, même dans un cristal relativement mince.
Un petit cristal transparent peut apparaître vert émeraude lumineux lorsqu’il est éclairé correctement. Le même matériau peut toutefois sembler vert forêt extrêmement foncé dans une zone plus épaisse parce qu’une plus grande partie de la lumière est absorbée avant de ressortir.
Cette caractéristique joue aussi un rôle lors du facettage. Une gemme trop profonde peut perdre une partie de son éclat et paraître beaucoup plus sombre que le brut observé sur une arête mince.
Pourquoi certaines dioptases paraissent-elles bleu-vert?
La position exacte des bandes d’absorption du cuivre permet parfois à une proportion légèrement supérieure de lumière bleue d’accompagner le vert. Certaines dioptases possèdent ainsi une nuance bleu-vert ou vert légèrement turquoise.
Cette variation n’implique pas nécessairement une composition minérale différente. De petites variations structurales, l’épaisseur du cristal, l’éclairage et la perception de l’observateur peuvent tous influencer la nuance visible.
Les meilleurs spécimens de certaines localités africaines présentent justement des verts légèrement bleutés particulièrement lumineux. D’autres cristaux sont davantage vert forêt ou vert émeraude classique.
Pléochroïsme
La dioptase est anisotrope et peut montrer un faible pléochroïsme. Selon la direction d’observation, le vert peut sembler légèrement plus clair ou plus sombre.
Cet effet reste généralement beaucoup moins spectaculaire que dans certaines tourmalines. Il constitue néanmoins une conséquence naturelle de la structure trigonal du minéral et permet de le distinguer des gemmes cubiques comme la tsavorite.
Pourquoi la couleur ne vient-elle pas du chrome?
Le vert émeraude pousse parfois à supposer automatiquement la présence de chrome. Cette association serait incorrecte dans le cas de la dioptase, car le cuivre constitue le principal responsable de sa coloration.
L’émeraude et la tsavorite peuvent effectivement devoir leur vert au chrome et au vanadium, tandis que le diopside chromifère doit principalement son vert au chrome. La dioptase montre donc qu’une couleur presque identique peut être produite par des mécanismes chimiques complètement différents.
Composition chimique et structure cristalline
La formule simple de la dioptase est :
CuSiO₃·H₂O
Une représentation structurale plus détaillée est :
Cu₆[Si₆O₁₈]·6H₂O
Cette deuxième formule met mieux en évidence les anneaux constitués de six tétraèdres silicatés. Ces unités forment une architecture tridimensionnelle reliée par des ions cuivre, tandis que les molécules d’eau occupent des positions précises dans la structure.
La dioptase appartient au système cristallin trigonal. Sa structure est couramment décrite dans le groupe spatial R-3, et les cristaux présentent souvent une morphologie rappelant certains minéraux hexagonaux lorsqu’ils sont observés rapidement.
Le silicium se trouve au centre des tétraèdres SiO₄. Ces tétraèdres s’assemblent en anneaux Si₆O₁₈, une organisation qui explique le classement structural de la dioptase parmi les cyclosilicates.
Les ions cuivre Cu²⁺ relient les différentes unités silicatées. Leur environnement cristallographique joue simultanément un rôle fondamental dans la stabilité de la structure et dans la couleur verte du minéral.
L’eau n’est pas simplement retenue à la surface des cristaux. Elle appartient à la structure du minéral et participe à son organisation cristalline, ce qui explique pourquoi les formules minéralogiques de la dioptase incluent systématiquement H₂O.
La composition de la dioptase est relativement peu variable comparativement à celle de nombreuses familles minérales formant de vastes solutions solides. Une dioptase naturelle reste donc généralement assez proche de sa formule théorique.
Cette stabilité chimique facilite son identification scientifique. Les principales variations visibles entre les spécimens proviennent davantage de la qualité cristalline, de l’épaisseur, des inclusions, de la matrice et de la morphologie que d’importants changements de composition.
Les cristaux sont fréquemment prismatiques et terminés par des faces rhomboédriques. Ils peuvent être isolés, groupés en druses ou recouvrir des cavités dans les zones oxydées des gisements de cuivre.
Propriétés physiques et optiques
La dioptase possède une dureté de 5 sur l’échelle de Mohs. Elle est donc nettement plus tendre que le quartz, la tourmaline, la tsavorite, l’émeraude, le spinelle et le saphir.
Cette dureté relativement faible constitue une limitation importante pour la joaillerie. Des poussières contenant du quartz peuvent progressivement rayer une dioptase polie, même pendant des activités quotidiennes apparemment banales.
Sa densité mesurée se situe généralement entre 3,28 et 3,35. Cette valeur est supérieure à celle de l’émeraude, mais inférieure à celle de plusieurs grenats verts.
Indices de réfraction
La dioptase possède deux principaux indices de réfraction en raison de son caractère uniaxe :
nω ≈ 1,652 à 1,658
nε ≈ 1,704 à 1,710
La différence entre ces indices est importante et produit une biréfringence voisine de 0,052.
Cette valeur est élevée pour une gemme transparente. Elle peut provoquer un dédoublement visible de certaines arêtes ou inclusions lorsque la pierre est examinée à travers une direction favorable.
Biréfringence
La biréfringence élevée constitue l’un des meilleurs critères permettant de reconnaître la dioptase dans une pierre facettée.
La lumière entrant dans le cristal est divisée en deux rayons qui se déplacent à des vitesses différentes. En observant certaines jonctions de facettes à la loupe, elles peuvent donc sembler légèrement dédoublées.
Une émeraude possède également une biréfringence, mais celle-ci est beaucoup plus faible. La différence est suffisamment importante pour devenir un critère gemmologique très utile.
Caractère optique
La dioptase est uniaxe positive.
Cette propriété signifie que l’indice extraordinaire est supérieur à l’indice ordinaire. Elle correspond directement à la structure trigonal du cristal.
Un examen au polariscope montre donc une réaction anisotrope. Cette propriété permet notamment de distinguer la dioptase d’une tsavorite, qui appartient au système cubique et reste normalement isotrope.
Pléochroïsme
Le pléochroïsme est généralement faible.
Une direction peut montrer un vert émeraude légèrement plus sombre, tandis qu’une autre semble plus claire ou légèrement différente en saturation.
Le phénomène n’est pas toujours évident à l’œil nu. Un dichroscope permet de l’observer plus facilement lorsque la pierre est transparente et suffisamment grande.
Clivage
La dioptase possède un clivage parfait.
Cette propriété représente l’une de ses plus grandes faiblesses mécaniques. Un choc orienté dans la mauvaise direction peut provoquer une cassure nette le long d’un plan cristallographique.
Le clivage rend également la taille difficile. Un lapidaire doit orienter et polir la pierre avec beaucoup de prudence afin de ne pas provoquer la séparation du cristal.
Éclat et transparence
L’éclat est vitreux à subadamantin.
Les meilleures faces naturelles peuvent paraître extrêmement brillantes et renforcer encore l’intensité du vert.
Le minéral peut être transparent à translucide. Les cristaux parfaitement transparents sont particulièrement recherchés, mais la présence de clivages internes et de fractures réduit souvent la quantité de matière réellement facétable.
Comment se forme la dioptase?
La dioptase est principalement un minéral secondaire de la zone d’oxydation des gisements de cuivre. Elle ne se forme généralement pas en même temps que les sulfures de cuivre profonds qui constituent le minerai primaire.
Sa cristallisation se produit plutôt lorsque ces minéraux sont exposés à des eaux oxygénées près de la surface. Des réactions chimiques libèrent alors du cuivre qui peut être transporté à courte distance avant de précipiter sous forme de nouveaux minéraux secondaires.
Oxydation des minerais de cuivre
Des sulfures comme la chalcopyrite, la bornite ou la chalcocite deviennent instables lorsqu’ils sont exposés à l’oxygène, à l’eau et aux conditions chimiques de la surface.
Le cuivre est progressivement libéré sous forme d’ions en solution. Ces fluides peuvent circuler dans les fractures, pores et cavités de la roche.
Selon le pH, la disponibilité en silice, carbonates et autres anions, différents minéraux secondaires peuvent alors se former. La dioptase apparaît lorsque les conditions favorisent la combinaison du cuivre avec la silice et l’eau.
Apport de silice
Le silicium nécessaire à la dioptase peut provenir de l’altération des minéraux silicatés de la roche encaissante ou de fluides contenant déjà de la silice dissoute.
La présence simultanée de cuivre mobile et de silice constitue une condition essentielle. Si le milieu contient davantage de carbonates disponibles, la malachite ou l’azurite peuvent au contraire devenir plus favorisées.
Cette compétition explique pourquoi différents minéraux secondaires du cuivre peuvent occuper des zones très proches dans un même gisement. De petites variations locales de chimie peuvent produire des associations complètement différentes.
Cavités et fractures
Les plus beaux cristaux se développent généralement dans des cavités où ils disposent de suffisamment d’espace pour former leurs faces naturelles.
Des fractures ouvertes permettent également aux solutions minéralisées de circuler. Lorsque les conditions changent, les ions dissous précipitent progressivement sur les parois et donnent naissance à des cristaux prismatiques.
Une cavité peut finir par être entièrement tapissée de dioptase. Ces druses comptent parmi les spécimens les plus spectaculaires parce que des dizaines ou centaines de petits cristaux réfléchissent simultanément la lumière.
Association avec la malachite
La malachite se forme elle aussi dans les zones oxydées des gisements de cuivre et peut apparaître directement avec la dioptase.
Les deux minéraux possèdent cependant des compositions complètement différentes. La malachite est un carbonate hydroxylé de cuivre, tandis que la dioptase est un silicate hydraté de cuivre.
Une dioptase sur malachite montre donc deux produits secondaires distincts créés par l’altération d’un même système cuprifère. Le contraste entre les cristaux transparents de dioptase et la malachite massive ou fibreuse peut produire des spécimens particulièrement recherchés.
Influence du climat
De nombreuses localités célèbres de dioptase se trouvent dans des régions arides ou semi-arides. Ces conditions peuvent favoriser la conservation et la concentration de minéraux secondaires dans les zones d’oxydation.
Un climat sec n’est toutefois pas une condition absolue pour former la dioptase. La chimie du gisement, la circulation des eaux et la disponibilité du cuivre et de la silice demeurent les facteurs fondamentaux.
Où trouve-t-on la dioptase dans le monde?
La dioptase est connue dans plusieurs régions cuprifères à travers le monde, mais quelques localités sont devenues particulièrement célèbres grâce à la qualité exceptionnelle de leurs cristaux. Le Kazakhstan représente la provenance historique, tandis que la Namibie a fourni certains des spécimens les plus spectaculaires jamais découverts.
Des occurrences importantes sont également connues au Congo, en République démocratique du Congo, aux États-Unis et au Chili.
Kazakhstan
Altyn-Tyube, dans la région de Karaganda au Kazakhstan, constitue la localité type de la dioptase.
Les premiers spécimens devenus connus en Europe provenaient de cette région à la fin du XVIIIe siècle. Leur vert intense conduisit initialement certains observateurs à les rapprocher de l’émeraude.
Altyn-Tyube produit des cristaux vert émeraude remarquablement brillants, souvent disposés sur calcite ou sur différentes matrices provenant du gisement de cuivre.
Les cristaux historiques de cette localité possèdent aujourd’hui une importance particulière pour les collectionneurs en raison de leur provenance et de leur rôle dans la découverte de l’espèce.
Namibie
La mine de Tsumeb, en Namibie, constitue probablement la localité de dioptase la plus célèbre auprès des collectionneurs modernes.
Tsumeb est un gisement polymétallique exceptionnel dans lequel plusieurs zones successives d’oxydation ont produit une diversité extraordinaire de minéraux secondaires.
La dioptase y forme des cristaux verts brillants pouvant être associés à la calcite, à la cérusite, à la mimétite et à de nombreux autres minéraux.
Les plus beaux spécimens de Tsumeb combinent transparence, couleur profonde, cristallisation nette et associations minérales spectaculaires.
D’autres localités namibiennes ont également produit d’excellentes dioptases. Guchab et plusieurs gisements de la région du Kaokoveld sont notamment reconnus pour leurs cristaux, tandis que certaines associations sur malachite figurent parmi les classiques de la minéralogie africaine.
République du Congo
La République du Congo possède plusieurs localités historiques de dioptase, notamment dans les secteurs de Mindouli et de Renéville.
Les gisements cuprifères régionaux ont produit des cristaux d’un vert intense parfois associés à d’autres minéraux secondaires de cuivre.
Certains spécimens congolais possèdent des cristaux particulièrement développés et sont devenus des classiques des collections anciennes.
La provenance précise reste importante, car le terme « Congo » a historiquement été utilisé de manière imprécise pour des spécimens provenant de régions aujourd’hui situées dans deux pays distincts.
République démocratique du Congo
La République démocratique du Congo possède elle aussi d’importantes occurrences.
Les districts cuprifères du Katanga ont fourni de la dioptase dans plusieurs mines, notamment à Tantara et Mashamba West.
Ces gisements appartiennent à l’une des plus grandes provinces cuprifères du monde et possèdent une extraordinaire diversité de minéraux secondaires.
Les spécimens de dioptase peuvent être associés à la malachite et à d’autres espèces caractéristiques de l’oxydation des minerais de cuivre.
États-Unis
Aux États-Unis, l’Arizona constitue l’une des principales régions où la dioptase a été documentée.
Plusieurs mines de cuivre possèdent de petites occurrences dans leurs zones oxydées, notamment dans le district de Tiger et d’autres secteurs du comté de Pinal.
Les cristaux américains sont généralement beaucoup plus petits que les meilleurs spécimens de Namibie ou du Kazakhstan.
Ils possèdent néanmoins un intérêt important pour les collections de localités et l’étude des minéraux secondaires des grands districts cuprifères du Sud-Ouest américain.
Chili
Le Chili possède lui aussi plusieurs occurrences de dioptase dans ses immenses districts cuprifères.
Des cristaux sont documentés dans la région d’Atacama et dans différents secteurs du nord du pays.
Le contexte désertique favorise particulièrement la préservation des zones d’oxydation et de leurs minéraux secondaires.
La dioptase chilienne reste cependant beaucoup moins emblématique commercialement que les grands classiques de Tsumeb ou d’Altyn-Tyube.
La dioptase au Québec
La dioptase est documentée au Québec, mais elle y demeure extrêmement rare et ne constitue pas une espèce caractéristique de la minéralogie provinciale.
L’occurrence québécoise clairement documentée se trouve à la mine Jeffrey, à Val-des-Sources en Estrie. Cette célèbre ancienne mine de chrysotile est mondialement connue pour la diversité exceptionnelle de ses minéraux, notamment les grenats grossulaires, la vésuvianite, le diopside, la préhnite et une multitude d’espèces beaucoup plus rares.
La présence de dioptase à Jeffrey est documentée dans les travaux minéralogiques modernes consacrés à la localité. Elle représente toutefois une occurrence secondaire et rare, très éloignée de l’importance que la mine possède pour le grossulaire ou la vésuvianite.
La dioptase n’est donc pas un minéral que l’on devrait considérer comme courant à Jeffrey simplement parce qu’elle figure dans l’inventaire des espèces présentes. Dans une localité ayant produit plusieurs centaines d’espèces minérales différentes, certaines ne sont connues que par des découvertes limitées ou des quantités minuscules.
Le contexte de Jeffrey est également très différent de celui des grands gisements cuprifères oxydés comme Tsumeb. La mine fut exploitée avant tout pour le chrysotile dans des roches ultramafiques serpentinisées et les assemblages minéralogiques associés.
Des minéraux de cuivre sont néanmoins présents en faibles quantités à Jeffrey, notamment du cuivre natif. Dans des conditions locales appropriées, le cuivre mobilisé près de la surface ou dans des zones d’altération a pu permettre la formation d’espèces secondaires beaucoup plus rares comme la dioptase.
Le Québec n’est pas reconnu comme source commerciale de cristaux de dioptase ni comme provenance importante de matière gemme facétable.
Un spécimen correctement documenté de la mine Jeffrey peut toutefois posséder un intérêt minéralogique considérable précisément parce que cette espèce y est beaucoup plus inhabituelle que dans les localités classiques.
Pour un collectionneur, la provenance exacte devient alors essentielle. Une dioptase étiquetée simplement « Québec » possède beaucoup moins d’information scientifique qu’un spécimen accompagné de son ancienne étiquette indiquant clairement la mine Jeffrey, la date ou la collection d’origine.
À quoi ressemble une dioptase naturelle?
Une dioptase naturelle est généralement immédiatement remarquable grâce à son vert très saturé et à l’éclat brillant de ses faces cristallines. Les cristaux peuvent être suffisamment transparents pour laisser pénétrer profondément la lumière, mais leur forte coloration fait souvent paraître les parties épaisses beaucoup plus sombres.
La morphologie classique est prismatique, avec des terminaisons rhomboédriques. Les cristaux peuvent être courts et trapus ou plus allongés selon la localité et les conditions de croissance.
Cristaux isolés
Un cristal isolé bien formé possède généralement plusieurs faces lisses et brillantes.
La couleur peut sembler presque noire lorsqu’on regarde directement à travers une grande épaisseur, puis devenir vert émeraude éclatant sur les bords.
Ce contraste est totalement naturel et résulte de la forte absorption du cuivre.
Une loupe peut révéler des plans de clivage internes ou de petites fractures. Ces structures expliquent en partie l’origine du nom du minéral et constituent également l’un des principaux défis lors du facettage.
Druses
La dioptase forme fréquemment des druses, c’est-à-dire des surfaces recouvertes de nombreux petits cristaux.
Une cavité entièrement tapissée de cristaux verts peut scintiller intensément sous une source lumineuse.
Chaque face renvoie la lumière dans une direction différente, donnant au spécimen un aspect beaucoup plus dynamique qu’une masse massive.
Les druses bien préservées sont particulièrement recherchées lorsque les cristaux possèdent une taille régulière, un vert vif et peu de dommages.
Dioptase sur calcite
La calcite constitue l’une des matrices les plus classiques.
Le contraste entre les cristaux de dioptase vert foncé et la calcite blanche ou incolore peut être particulièrement spectaculaire.
À Tsumeb et Altyn-Tyube, ce type d’association fait partie des grands classiques des collections minéralogiques.
Une matrice claire améliore également visuellement la luminosité des petits cristaux verts.
Dioptase sur malachite
La dioptase peut aussi se développer sur ou avec la malachite.
Les deux minéraux possèdent des verts différents : la dioptase est souvent plus transparente, plus brillante et légèrement plus bleutée, tandis que la malachite est généralement opaque et présente un vert plus doux ou plus profond.
Certaines matrices de malachite sont botryoïdales ou fibreuses et contrastent fortement avec la géométrie nette des cristaux de dioptase.
Cette association est particulièrement représentative de l’environnement d’oxydation des gisements de cuivre.
Matière massive
La dioptase peut également apparaître en agrégats cristallins ou en matière moins bien cristallisée.
Ces matériaux translucides peuvent parfois être taillés en cabochons ou utilisés comme objets de collection.
Ils possèdent généralement moins de valeur qu’un spécimen présentant de beaux cristaux naturels bien formés, sauf lorsque leur couleur ou leur provenance est exceptionnelle.
Pierres facettées
Une dioptase facettée est rare.
La plupart des cristaux suffisamment grands contiennent des plans de clivage ou des fractures qui rendent la taille difficile.
Les pierres facettées dépassant un ou deux carats tout en conservant une excellente transparence deviennent particulièrement inhabituelles.
Une gemme bien taillée présente une couleur vert profond, une forte brillance et parfois un dédoublement visible des facettes en raison de sa grande biréfringence.
Comment identifier la dioptase?
La couleur vert émeraude constitue un premier indice, mais elle ne suffit pas pour identifier la dioptase. Plusieurs minéraux et gemmes peuvent présenter une teinte presque identique.
La combinaison de la dureté, de la densité, des indices de réfraction, de la biréfringence, du caractère optique et du spectre d’absorption permet une identification beaucoup plus sûre.
Indices de réfraction
Les valeurs principales sont approximativement :
nω = 1,652 à 1,658
nε = 1,704 à 1,710
Cette plage possède une caractéristique intéressante : le faible indice se rapproche de certains diopsides ou péridots, tandis que le second est sensiblement plus élevé.
La différence importante entre les deux indices constitue donc davantage d’information que la simple valeur moyenne.
Une émeraude présente des indices beaucoup plus rapprochés, généralement autour de 1,57 à 1,59.
Biréfringence
La biréfringence de la dioptase est particulièrement forte, autour de 0,052.
Cette valeur peut provoquer un dédoublement visible des arêtes ou inclusions observées à travers la gemme.
L’effet constitue un excellent critère lorsqu’une pierre facettée est suffisamment transparente.
La tsavorite ne produit pas ce dédoublement puisqu’elle est isotrope, tandis que l’émeraude possède une biréfringence beaucoup moins élevée.
Caractère uniaxe positif
La dioptase est uniaxe positive.
Un polariscope permet de confirmer que le matériau est anisotrope et un examen conoscopique approprié peut produire une figure d’interférence correspondant à un cristal uniaxe.
Cette réaction élimine immédiatement les grenats comme la tsavorite.
Elle permet aussi de compléter les mesures de réfractomètre pour distinguer la dioptase de différentes gemmes biaxes.
Densité
La densité se situe autour de 3,28 à 3,35.
Elle est nettement supérieure à celle de l’émeraude, qui se trouve autour de 2,7.
Elle est assez proche de certaines pierres comme le péridot ou le diopside, de sorte qu’une mesure de densité seule ne suffit pas.
Combinée aux propriétés optiques, elle devient toutefois très utile.
Dureté
Une dureté de 5 constitue une différence majeure avec plusieurs gemmes vertes.
L’émeraude atteint environ 7,5 à 8, la tsavorite environ 6,5 à 7 et le diopside chromifère environ 5,5 à 6,5.
Il ne faut jamais effectuer volontairement un test de rayure sur une belle gemme ou un cristal de collection.
La dureté doit être considérée comme une propriété de référence plutôt que comme un test destructif recommandé.
Trait
La dioptase possède un trait vert à vert bleuâtre pâle.
Ce caractère peut être utile sur un petit fragment minéralogique sans valeur.
Un test de trait enlève toutefois de la matière et ne doit jamais être effectué sur une pierre facettée ou un cristal intact de collection.
Pour une gemme, les méthodes optiques non destructives sont largement préférables.
Spectre d’absorption
Le spectre visible est fortement influencé par Cu²⁺.
Une large absorption autour du jaune-vert et une importante absorption dans le bleu-violet contribuent à isoler la région spectrale produisant le vert intense.
Ce comportement diffère de celui de l’émeraude chromifère, du diopside chromifère et de la tsavorite.
La spectroscopie permet donc de confirmer que le vert provient du cuivre plutôt que du chrome ou du vanadium.
Microscopie
Sous grossissement, les plans de clivage peuvent être particulièrement évidents.
Des fractures, inclusions fluides et différentes irrégularités de croissance peuvent également apparaître.
La présence de clivage interne doit être distinguée d’une simple fracture aléatoire.
Pour les cristaux de collection, la morphologie trigonal et l’association avec des minéraux secondaires du cuivre fournissent également de solides indices.
Analyse de laboratoire
La spectroscopie Raman ou la diffraction des rayons X permettent de confirmer l’identité minérale avec une grande précision.
Une analyse chimique mettra en évidence l’importante proportion de cuivre et la composition silicatée hydratée.
Ces méthodes sont particulièrement utiles pour un spécimen inhabituel, une pierre facettée de grande valeur ou une occurrence provenant d’une localité où la dioptase est exceptionnellement rare.
Dioptase naturelle, synthétique et traitements
La dioptase est généralement commercialisée sans traitement. Sa couleur verte provient directement du cuivre indispensable à sa structure, de sorte qu’aucune amélioration artificielle n’est normalement nécessaire pour obtenir son apparence caractéristique.
Les interventions les plus importantes concernent davantage la taille, le montage ou parfois la consolidation d’un spécimen fragile que la modification de la couleur.
Dioptase naturelle non traitée
La grande majorité des cristaux de collection sont simplement nettoyés après leur extraction.
Les faces naturelles sont conservées intactes et leur éclat ne nécessite aucun polissage.
Une dioptase facettée est également généralement simplement taillée et polie.
Son vert émeraude peut donc être entièrement naturel, même lorsqu’il semble presque trop intense pour un minéral non traité.
Chauffage
Le chauffage ne constitue pas un traitement commercial utilisé pour améliorer la dioptase.
Sa couleur est intrinsèque au cuivre et n’a pas besoin d’être développée artificiellement.
Une forte chaleur serait plutôt indésirable à cause de la présence d’eau dans la structure, du clivage parfait et de la fragilité générale du cristal.
Un bijoutier devrait donc éviter d’exposer directement une dioptase à une flamme ou à une forte variation thermique pendant une réparation.
Irradiation
L’irradiation n’est pas utilisée commercialement pour produire le vert de la dioptase.
Son mécanisme de coloration est déjà suffisamment puissant naturellement.
Une couleur extrêmement saturée n’est donc pas un indice d’irradiation.
La recherche de traitements est généralement beaucoup moins importante pour cette espèce que pour le saphir, la topaze ou certains quartz.
Remplissage ou stabilisation
Une fracture pourrait théoriquement être remplie avec une résine, mais ce traitement ne constitue pas une pratique standard du marché de la dioptase.
Des spécimens fragiles peuvent parfois être consolidés au niveau de la matrice ou collés après une cassure.
Une réparation de matrice doit être distinguée d’un traitement de la gemme elle-même.
Pour un spécimen de collection important, la présence de colle, de reconstruction ou de cristaux replacés artificiellement devrait toujours être déclarée.
Dioptase synthétique
La dioptase a été produite artificiellement en laboratoire dans le cadre de recherches scientifiques.
Il n’existe toutefois pas de marché important de dioptase synthétique destinée à la joaillerie.
La difficulté et le coût de produire un matériau artificiel auraient peu d’intérêt commercial compte tenu de la demande relativement spécialisée pour cette gemme.
Une pierre vendue comme dioptase doit néanmoins toujours être identifiée correctement, car du verre vert ou d’autres matériaux peuvent imiter sa couleur.
Imitations
Le verre vert peut reproduire une teinte très proche.
Des bulles arrondies, des lignes d’écoulement et des indices de réfraction différents permettent généralement une identification rapide.
Une émeraude synthétique n’est évidemment pas une dioptase synthétique. Elle possède la composition du béryl et des propriétés totalement différentes, même lorsque son vert ressemble fortement à celui de la dioptase.
Des matériaux comme la fluorite verte ou certains verres peuvent également être utilisés comme imitations visuelles, mais les mesures gemmologiques les séparent facilement.
Dioptase, émeraude, diopside chromifère, tsavorite ou péridot?
La dioptase peut rappeler plusieurs gemmes vertes beaucoup plus connues. Son vert seul est insuffisant pour l’identifier, mais sa forte biréfringence, sa dureté de 5, sa densité et son clivage parfait permettent généralement une séparation rapide.
| Propriété | Dioptase | Émeraude | Diopside chromifère | Tsavorite | Péridot |
|---|---|---|---|---|---|
| Nature | Silicate hydraté de cuivre | Béryl vert | Clinopyroxène chromifère | Grossulaire vert | Olivine gemme |
| Formule | CuSiO₃·H₂O | Be₃Al₂Si₆O₁₈ | CaMgSi₂O₆ | Ca₃Al₂(SiO₄)₃ | (Mg,Fe)₂SiO₄ |
| Couleur | Vert émeraude à bleu-vert | Vert à vert bleuté | Vert vif à vert foncé | Vert jaune à vert émeraude | Jaune-vert à olive |
| Principal colorant | Cu²⁺ intrinsèque | Cr et/ou V | Cr, parfois V | V et Cr | Fe |
| Dureté Mohs | 5 | 7,5–8 | 5,5–6,5 | 6,5–7 | 6,5–7 |
| Densité approximative | 3,28–3,35 | 2,67–2,78 | 3,2–3,4 | 3,57–3,65 | 3,3–3,4 |
| Indices de réfraction | 1,652–1,710 | Environ 1,57–1,59 | Environ 1,67–1,70 | Environ 1,73–1,75 | Environ 1,65–1,69 |
| Biréfringence | Très forte, ~0,052 | Faible, ~0,005–0,009 | Forte, ~0,025–0,030 | Aucune normalement | Forte, ~0,036 |
| Caractère optique | Uniaxe positif | Uniaxe négatif | Biaxe positif | Isotrope | Biaxe |
| Clivage | Parfait | Imparfait | Bon, deux directions | Aucun véritable | Faible à distinct |
| Principal critère | Cu, forte biréfringence et dureté 5 | Faible densité et dureté élevée | Clinopyroxène à clivage proche de 90° | Grenat isotrope | Vert généralement plus jaune et caractère biaxe |
L’émeraude constitue la confusion visuelle historique la plus célèbre. Son vert peut être pratiquement identique, mais sa dureté est beaucoup plus élevée et sa densité nettement plus faible.
Sa biréfringence est également beaucoup plus faible. Une mesure au réfractomètre permet donc de séparer les deux minéraux rapidement.
Le diopside chromifère peut lui aussi présenter un vert émeraude intense.
Sa dureté est légèrement supérieure, et il possède deux clivages caractéristiques des pyroxènes.
Son caractère biaxe permet surtout de le différencier de la dioptase uniaxe.
La tsavorite appartient au groupe des grenats.
Elle est isotrope, sans véritable biréfringence, et possède une densité supérieure à celle de la dioptase.
Elle offre également une meilleure résistance mécanique en joaillerie grâce à sa dureté plus élevée et à l’absence de clivage parfait.
Le péridot possède des indices et une densité qui peuvent partiellement se rapprocher de ceux de la dioptase.
Sa couleur est toutefois généralement plus jaune ou olive, et son caractère biaxe permet une séparation instrumentale.
Les deux matériaux possèdent une forte biréfringence, ce qui rend l’identification complète particulièrement importante lorsqu’une pierre est facettée.
Qualité, rareté et valeur de la dioptase
La dioptase est davantage évaluée comme minéral de collection que comme gemme traditionnelle. La qualité dépend donc autant de la morphologie naturelle des cristaux, de leur brillance, de la matrice et de la provenance que de la transparence du matériau.
Pour les rares pierres facettées, les critères deviennent plus proches de ceux utilisés en gemmologie : couleur, transparence, taille, dimensions et absence de clivages importants.
Il n’existe aucun système universel de classement A, AA ou AAA pour la dioptase. De telles appellations seraient simplement commerciales et n’offriraient aucune base fiable pour comparer deux spécimens provenant de vendeurs différents.
Couleur
Un vert intense, lumineux et homogène constitue généralement l’un des principaux critères esthétiques.
Les verts émeraude légèrement bleutés sont particulièrement spectaculaires.
Une couleur trop sombre peut cependant masquer la transparence et diminuer l’éclat.
Le meilleur équilibre dépend donc à la fois de la saturation et de l’épaisseur du cristal.
Transparence
La transparence est particulièrement recherchée.
Un cristal suffisamment limpide pour laisser clairement voir ses structures internes tout en conservant un vert saturé possède une qualité exceptionnelle.
Les cristaux translucides peuvent également être magnifiques lorsqu’ils possèdent de belles faces et une bonne matrice.
Pour le facettage, la transparence devient indispensable.
Les plans de clivage réduisent cependant fortement la proportion de cristaux capables de fournir une gemme propre.
Taille des cristaux
Les petits cristaux sont relativement fréquents dans plusieurs localités, mais les grands cristaux transparents et intacts deviennent rapidement rares.
Des cristaux de plusieurs centimètres sont connus dans certaines grandes localités.
Une grande taille ne suffit cependant pas à produire un spécimen de qualité supérieure.
Un petit cristal parfaitement terminé, transparent et brillant peut être beaucoup plus désirable qu’un gros cristal sombre, cassé ou fortement fracturé.
État des faces
Les faces naturelles doivent idéalement être brillantes et bien formées.
Les arêtes cassées et les terminaisons endommagées diminuent généralement l’intérêt d’un spécimen.
La fragilité de la dioptase rend les dommages particulièrement fréquents pendant l’extraction et le transport.
Une druse possédant des dizaines de cristaux presque tous intacts constitue donc un spécimen beaucoup plus difficile à obtenir qu’une surface où la majorité des pointes sont ébréchées.
Matrice
La matrice peut considérablement augmenter l’intérêt esthétique.
La calcite blanche offre un contraste particulièrement fort avec le vert, tandis que la malachite crée une association entre deux nuances de cuivre très différentes.
Une matrice naturelle conservant clairement la relation géologique possède généralement davantage d’intérêt qu’un cristal complètement détaché sans information sur son contexte.
La composition générale du spécimen compte également. Un cristal placé naturellement au centre d’une cavité ou entouré harmonieusement de calcite peut devenir beaucoup plus esthétique qu’un cristal techniquement plus gros.
Pierres facettées
Les dioptases facettées sont rares principalement parce que le clivage parfait rend la taille difficile et que peu de grands cristaux contiennent suffisamment de matière propre.
Les gemmes dépassant environ un ou deux carats en belle qualité deviennent particulièrement inhabituelles.
Une pierre facettée ne doit toutefois pas être considérée automatiquement comme supérieure à un cristal naturel.
Dans de nombreux cas, détruire un excellent cristal de collection pour produire une petite gemme réduirait plutôt son intérêt global.
Provenance
La provenance possède une grande importance pour les collectionneurs.
Tsumeb bénéficie d’une réputation exceptionnelle et ses spécimens classiques peuvent être particulièrement recherchés.
Altyn-Tyube possède l’importance supplémentaire d’être la localité type historique de l’espèce.
Les grands gisements africains du Congo et de la République démocratique du Congo possèdent eux aussi des styles de cristallisation et des associations minérales caractéristiques.
Pour une occurrence rare comme la mine Jeffrey au Québec, la provenance peut représenter une grande partie de l’intérêt du spécimen.
Étiquettes et historique
Une ancienne étiquette provenant d’une collection reconnue peut ajouter un intérêt historique important.
Cette information devient particulièrement précieuse lorsque le gisement n’est plus accessible ou lorsque l’espèce y était extrêmement rare.
Une provenance sans documentation est beaucoup plus difficile à confirmer des décennies après l’extraction.
La conservation des étiquettes originales fait donc partie intégrante de la valeur scientifique d’un spécimen minéralogique.
Utilisation en joaillerie et entretien
La dioptase peut être facettée et montée en bijou, mais elle constitue une pierre délicate. Sa dureté de 5, son caractère cassant et surtout son clivage parfait la rendent beaucoup moins adaptée à un usage quotidien que l’émeraude, la tsavorite ou le spinelle.
Les utilisations les plus raisonnables sont les pendentifs, boucles d’oreilles, broches et bijoux portés occasionnellement.
Ces montures réduisent les risques de chocs et de frottements continus.
Pendentifs et boucles d’oreilles
Un pendentif constitue probablement l’un des meilleurs choix pour une dioptase facettée.
La pierre y est relativement protégée des impacts contre les surfaces dures.
Les boucles d’oreilles offrent une protection comparable et permettent d’utiliser de petites pierres très colorées.
Une gemme de dimensions modestes peut d’ailleurs présenter une couleur plus lumineuse qu’une pierre très épaisse.
Bagues
Une bague en dioptase n’est pas recommandée pour un port quotidien.
La pierre peut être rayée par du quartz présent dans la poussière et peut se cliver après un choc suffisamment bien orienté.
Une bague de collection portée occasionnellement reste possible avec une monture très protectrice.
Un serti entourant largement les bords réduit les risques, mais ne transforme pas la dioptase en pierre résistante.
Le bijou doit être retiré avant toute activité manuelle.
Bijoux avec cristaux naturels
Des cristaux bruts peuvent également être intégrés directement à des pendentifs ou boucles d’oreilles.
Cette utilisation conserve l’apparence naturelle du minéral et évite les difficultés du facettage.
Elle demande toutefois énormément de prudence.
Une terminaison cristalline exposée peut se casser beaucoup plus facilement qu’une pierre polie protégée dans une monture.
Nettoyage
La méthode la plus sûre consiste à utiliser de l’eau tiède et une très petite quantité de savon doux, puis à rincer délicatement la pierre.
Une brosse extrêmement souple peut être utilisée avec précaution sur une pierre montée, mais il faut éviter d’exercer une pression sur les arêtes ou les cristaux naturels.
Il est préférable de ne pas laisser la dioptase tremper inutilement pendant de longues périodes.
Le nettoyage doit rester court et doux, puis la pierre peut être séchée avec un tissu non abrasif.
Ultrasons
Les nettoyeurs ultrasoniques doivent être évités.
Les vibrations peuvent aggraver les fractures et les plans de clivage déjà présents.
La dioptase ne possède aucune résistance particulière justifiant de prendre ce risque.
Un nettoyage manuel permet d’obtenir un excellent résultat tout en réduisant considérablement la possibilité de casser la pierre.
Vapeur et chaleur
La vapeur doit également être évitée.
Les variations thermiques rapides peuvent créer des contraintes dans un cristal déjà fragilisé par son clivage et ses fractures.
La présence d’eau structurale constitue une raison supplémentaire d’éviter les températures inutilement élevées.
Pendant une réparation de bijou, la dioptase doit rester éloignée d’une flamme directe ou d’une forte source de chaleur.
Acides et produits chimiques
Les acides doivent absolument être évités.
La dioptase est sensible aux milieux acides et contient une proportion importante de cuivre.
Les produits ménagers agressifs, nettoyants chimiques et solutions décapantes n’ont aucune place dans son entretien.
Cette recommandation vaut également pour les spécimens minéralogiques sur matrice, dont les autres minéraux pourraient être encore plus sensibles que la dioptase elle-même.
Précautions lors de la taille
Le facettage demande une grande expérience à cause du clivage parfait.
Une pression ou une orientation de polissage inadéquate peut provoquer la séparation soudaine de la pierre.
La poussière produite lors du sciage ou du polissage ne doit pas être inhalée.
La dioptase contient du cuivre et de la silice, de sorte que le travail lapidaire doit être effectué avec refroidissement humide, ventilation et mesures de protection appropriées.
Rangement
Une dioptase doit être conservée séparément des autres minéraux et bijoux.
Le quartz, la topaze, le spinelle, le corindon et le diamant peuvent facilement rayer sa surface.
Une boîte compartimentée et rembourrée constitue une bonne solution pour une gemme montée.
Pour un cristal naturel, il faut surtout empêcher les terminaisons d’entrer en contact avec les parois ou avec d’autres spécimens.
La dioptase réunit finalement deux qualités qui expliquent sa réputation auprès des collectionneurs : une couleur vert émeraude produite directement par le cuivre et une cristallisation capable de créer des spécimens d’une brillance exceptionnelle. Sa fragilité limite son rôle en joaillerie, mais elle renforce paradoxalement l’intérêt des cristaux parfaitement conservés. Au Québec, sa présence rare mais documentée à la mine Jeffrey ajoute également cette espèce spectaculaire à l’extraordinaire inventaire minéralogique de Val-des-Sources.
