Calcite optique : le guide de référence
Partager cet article
La calcite optique est une forme exceptionnellement transparente et pure de calcite, surtout connue pour sa capacité à produire une double réfraction extrêmement visible. Lorsqu’un texte ou un trait est observé à travers un fragment transparent de calcite optique orienté correctement, il peut apparaître en double. Cette propriété spectaculaire provient de la très forte biréfringence naturelle de la calcite.
La calcite optique est souvent associée au nom de spath d’Islande, ou Iceland spar, en référence aux célèbres cristaux transparents autrefois extraits en Islande. Le terme a ensuite été utilisé plus largement pour désigner une calcite suffisamment limpide et homogène pour montrer clairement ses propriétés optiques.
Il ne s’agit pas d’une espèce minérale distincte. La calcite optique possède toujours la formule CaCO₃ et les mêmes propriétés fondamentales que la calcite ordinaire. Ce qui la distingue est principalement sa transparence exceptionnelle, sa faible quantité d’inclusions et la qualité de ses domaines cristallins.
La calcite optique en bref
| Propriété | Donnée |
|---|---|
| Nom | Calcite optique |
| Autre nom courant | Spath d’Islande |
| Espèce minérale | Calcite |
| Formule chimique | CaCO₃ |
| Classe minérale | Carbonates |
| Système cristallin | Trigonal |
| Couleur | Incolore à très légèrement teintée |
| Transparence | Transparente |
| Dureté | 3 sur l’échelle de Mohs |
| Densité | Environ 2,71 |
| Indices de réfraction | Environ 1,486 et 1,658 |
| Biréfringence | Environ 0,172, très forte |
| Caractère optique | Uniaxe négatif |
| Éclat | Vitreux |
| Trait | Blanc |
| Clivage | Parfait, rhomboédrique |
| Phénomène caractéristique | Double réfraction très visible |
| Forme classique | Rhomboèdre de clivage transparent |
| Provenance historique célèbre | Islande |
| Autres provenances | Mexique, États-Unis, Madagascar et diverses localités à calcite transparente |
| Présence de calcite transparente au Québec | Oui |
| Gisement québécois majeur de calcite optique reconnu | Non documenté à ce jour |
La calcite possède l’une des biréfringences les plus fortes parmi les minéraux transparents courants. Cette propriété est tellement importante que les cristaux de qualité optique ont historiquement été utilisés dans des instruments destinés à manipuler et analyser la lumière polarisée.
Qu’est-ce qu’une calcite optique?
La calcite optique est une calcite transparente présentant suffisamment peu de défauts, de fractures et d’inclusions pour permettre l’observation nette de ses propriétés optiques.
Une calcite transparente n’est donc pas automatiquement une calcite de qualité optique.
Pour qu’un morceau de calcite puisse être considéré comme véritablement intéressant pour des applications optiques, il doit idéalement présenter une excellente limpidité sur un volume suffisamment important. Les inclusions solides, les fissures, les zones troubles et certaines macles peuvent réduire considérablement sa qualité.
Le terme spath d’Islande est étroitement associé à cette variété.
Historiquement, il désignait les cristaux exceptionnellement limpides provenant d’Islande. Aujourd’hui, le terme peut également être employé pour des calcites optiquement transparentes provenant d’autres pays.
La calcite optique reste néanmoins exactement la même espèce minérale que la calcite blanche, orange, miel ou cobaltifère.
Sa particularité ne vient donc pas d’une nouvelle composition chimique, mais de sa pureté visuelle et de ses propriétés optiques exceptionnelles.
Pourquoi la calcite optique est-elle transparente?
La calcite chimiquement pure est naturellement incolore.
Lorsqu’un cristal se développe avec très peu d’impuretés colorantes, d’inclusions solides ou de défauts susceptibles de diffuser la lumière, celle-ci peut traverser le matériau avec relativement peu d’obstruction.
Le cristal apparaît alors transparent.
La limpidité remarquable de certaines calcites résulte donc principalement de leurs conditions de croissance.
Une faible quantité d’impuretés
De nombreux éléments peuvent colorer la calcite.
Le fer peut produire des teintes jaunes ou brunes, le manganèse peut contribuer à certaines couleurs roses et le cobalt peut produire une coloration rose à rouge violacé.
Dans la calcite optique, la concentration d’éléments capables de produire une coloration visible doit être suffisamment faible pour que le cristal reste essentiellement incolore.
Peu d’inclusions
Les inclusions jouent également un rôle majeur.
De minuscules cristaux, des particules minérales, des cavités remplies de fluide ou des microfractures peuvent diffuser la lumière et donner au cristal une apparence trouble ou laiteuse.
Une calcite de haute qualité optique doit donc présenter des zones suffisamment grandes dépourvues de défauts importants.
Transparence et qualité optique ne sont pas identiques
Un cristal peut sembler transparent à l’œil nu sans être parfaitement adapté à une utilisation optique.
Des tensions internes, des macles ou de petites irrégularités invisibles sans instrument peuvent perturber la propagation de la lumière.
La qualité optique constitue donc un niveau d’exigence supérieur à la simple transparence.
Composition chimique et structure cristalline
La calcite optique possède la formule chimique :
CaCO₃
Elle est composée de calcium, de carbone et d’oxygène organisés en ions calcium Ca²⁺ et en groupes carbonate CO₃²⁻.
La calcite appartient au système cristallin trigonal.
Cette structure est directement responsable d’une grande partie de ses propriétés optiques.
Dans un cristal isotrope, la lumière se propage essentiellement de la même façon dans toutes les directions. La calcite, au contraire, est anisotrope. Ses propriétés optiques changent selon la direction dans laquelle la lumière traverse le cristal.
Un rayon lumineux entrant dans la calcite peut ainsi être séparé en deux rayons possédant des indices de réfraction différents.
Cette différence est à l’origine de sa spectaculaire double réfraction.
La calcite possède également un clivage parfait dans trois directions. Lorsqu’un cristal est correctement clivé, il produit fréquemment des fragments rhomboédriques présentant des surfaces extrêmement planes.
Les morceaux classiques de spath d’Islande vendus pour démontrer la double réfraction sont souvent précisément de tels rhomboèdres de clivage.
Propriétés physiques et optiques
La calcite optique possède une dureté de seulement 3 sur l’échelle de Mohs.
Elle est donc relativement tendre et peut facilement être rayée par de nombreux matériaux plus durs.
Sa densité se situe autour de 2,71.
Son clivage est parfait dans trois directions ne se rencontrant pas à 90°. Cette propriété produit les fragments rhomboédriques caractéristiques de la calcite.
Mais la propriété la plus remarquable de la calcite optique est incontestablement sa biréfringence.
Une biréfringence exceptionnelle
Les deux principaux indices de réfraction de la calcite sont approximativement :
1,486
et
1,658
La différence entre ces valeurs atteint environ :
0,172
Cette biréfringence est extrêmement élevée.
À titre de comparaison, plusieurs pierres gemmes biréfringentes possèdent des différences d’indices bien plus faibles.
Cette propriété explique pourquoi le dédoublement est si facile à observer dans un morceau épais de calcite optique.
Pourquoi voit-on deux images?
Lorsqu’un rayon lumineux pénètre dans la calcite dans une direction appropriée, il se sépare en deux composantes.
Le premier est appelé rayon ordinaire.
Le second est appelé rayon extraordinaire.
Les deux rayons traversent le cristal différemment et ressortent légèrement séparés.
Si l’on place un rhomboèdre transparent de calcite optique sur une ligne noire, on peut donc observer deux lignes à travers le cristal.
En faisant tourner la calcite, l’une des images semble se déplacer par rapport à l’autre.
Caractère optique
La calcite est un minéral uniaxe négatif.
Cette caractéristique est directement liée à son système cristallin trigonal et constitue une propriété importante en minéralogie optique.
Comment se forme la calcite optique?
La calcite peut se former dans une grande variété d’environnements géologiques.
La formation de calcite véritablement optique nécessite cependant des conditions permettant au cristal de croître avec une grande pureté et relativement peu de défauts.
Cristallisation à partir de fluides
De nombreux grands cristaux de calcite se forment lorsque des solutions riches en calcium et en carbonate circulent dans des fractures ou des cavités.
Lorsque les conditions chimiques changent, le carbonate de calcium précipite progressivement sous forme de calcite.
Si la croissance est suffisamment lente et régulière, les cristaux peuvent atteindre des dimensions importantes.
Une cavité suffisamment grande permet également au cristal de se développer sans être constamment gêné par les minéraux environnants.
Importance de la pureté des fluides
La composition des fluides joue un rôle déterminant.
Si de grandes quantités de fer, de manganèse ou d’autres éléments sont disponibles, la calcite peut devenir colorée.
Si de nombreuses particules solides sont présentes, elles peuvent être emprisonnées pendant la croissance et diminuer sa transparence.
Les cristaux optiquement limpides nécessitent donc un environnement particulièrement favorable.
Croissance sans fractures importantes
Les mouvements géologiques postérieurs peuvent également dégrader un cristal initialement transparent.
La pression, les déformations tectoniques ou les changements de température peuvent produire des fractures et des macles.
Pour conserver une véritable qualité optique, une partie du cristal doit donc demeurer relativement intacte après sa formation.
Où trouve-t-on la calcite optique dans le monde?
La calcite est extrêmement répandue, mais les grands cristaux possédant une transparence suffisante pour être qualifiés de calcite optique sont beaucoup moins communs.
Plusieurs régions sont particulièrement importantes dans l’histoire du matériau.
Islande
L’Islande représente la provenance historique par excellence.
Le célèbre gisement de Helgustaðir, dans l’est du pays, a produit de magnifiques cristaux incolores et transparents qui ont rendu le spath d’Islande célèbre dans le monde scientifique.
Ces cristaux se distinguaient par leur excellente transparence et la facilité avec laquelle leur double réfraction pouvait être observée.
Pendant plusieurs siècles, le spath d’Islande a joué un rôle important dans l’étude de la lumière et de la polarisation.
C’est cette provenance qui a donné naissance au nom Iceland spar.
Mexique
Le Mexique est également devenu une importante source de calcite transparente.
Certains gisements ont produit de grands cristaux ou fragments suffisamment limpides pour répondre à des usages optiques.
Le développement de nouvelles sources a pris une importance particulière lorsque la demande industrielle et scientifique en calcite optique a augmenté.
États-Unis
Des gisements américains ont également fourni de la calcite transparente de qualité optique.
Au cours du XXe siècle, certains gisements ont notamment été exploités pour obtenir des matériaux utilisés dans différents équipements optiques.
La qualité nécessaire était beaucoup plus élevée que celle exigée pour un simple spécimen minéralogique transparent.
Madagascar
Madagascar a également produit des cristaux de calcite remarquablement transparents.
Certains spécimens possèdent une excellente limpidité et montrent très clairement le dédoublement caractéristique du spath d’Islande.
Ils sont aujourd’hui particulièrement intéressants comme spécimens de collection et comme matériel pédagogique.
Autres régions
Des calcites transparentes sont connues dans de très nombreuses régions du monde.
Cependant, une occurrence de calcite transparente ne doit pas automatiquement être décrite comme une source industrielle de calcite optique.
La taille, les inclusions, les fractures et l’homogénéité doivent toutes être considérées.
La calcite optique au Québec
La calcite est très commune au Québec et se rencontre dans une grande diversité de contextes géologiques.
Des cristaux transparents de calcite sont également documentés dans la province.
Des spécimens parfaitement transparents ont notamment été observés dans certaines localités de l’Outaouais. Des cristaux clairs sont aussi présents dans d’autres secteurs québécois où la calcite se développe dans des cavités et des environnements minéralisés.
Il faut néanmoins faire une distinction importante entre une calcite transparente et une véritable calcite de qualité optique.
Une pierre peut être suffisamment limpide pour constituer un remarquable spécimen de collection tout en contenant trop de fractures, d’inclusions ou de défauts pour permettre une utilisation dans des instruments optiques.
À l’heure actuelle, le Québec n’est pas reconnu comme une grande provenance historique de spath d’Islande comparable à l’Islande ou aux importantes sources internationales ayant produit du matériel spécifiquement exploité pour ses qualités optiques.
La présence de calcite transparente au Québec est donc confirmée, mais cela ne permet pas de considérer automatiquement ces spécimens comme du matériau de qualité optique industrielle.

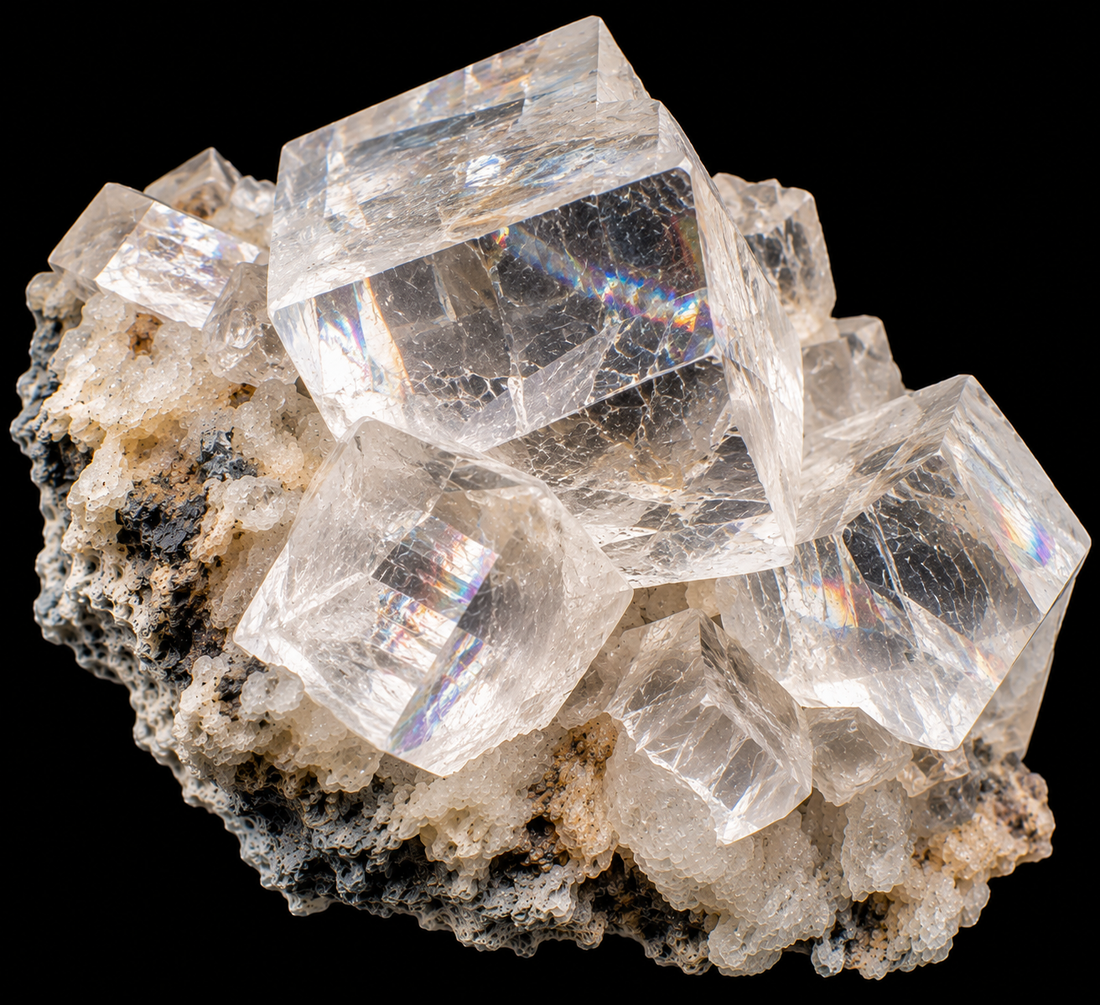

À quoi ressemble une calcite optique naturelle?
Une calcite optique de grande qualité possède généralement une apparence incolore, limpide et très transparente.
Elle peut rappeler le verre ou le cristal de roche au premier regard.
Son éclat est vitreux et les surfaces de clivage fraîchement exposées peuvent être particulièrement lisses et brillantes.
La forme la plus classique est celle d’un rhomboèdre transparent.
Cette géométrie provient souvent du clivage plutôt que de la forme extérieure originale du cristal.
Le dédoublement caractéristique
L’expérience la plus simple consiste à placer le morceau sur une ligne, un petit texte ou un point noir.
Lorsque l’orientation est favorable, l’objet observé à travers la calcite apparaît en double.
Plus le morceau de calcite est épais, plus la séparation des deux images peut être évidente.
Lorsque le cristal est tourné sur lui-même, une des images se déplace autour de l’autre.
Cette observation est l’une des démonstrations les plus spectaculaires de la biréfringence d’un minéral.
Défauts naturels
Même une belle calcite optique peut contenir quelques défauts.
On peut notamment observer :
-
des inclusions fluides;
-
de petites fractures internes;
-
des plans de macle;
-
de légères zones de croissance;
-
de minuscules inclusions minérales.
La quantité et la position de ces défauts influencent fortement la qualité optique du matériau.
Comment identifier une calcite optique?
Une pierre transparente et incolore ne peut pas être identifiée uniquement par son apparence.
Le quartz, la fluorite, le gypse, certains feldspaths et plusieurs autres minéraux peuvent également produire des cristaux transparents.
La calcite possède toutefois plusieurs propriétés particulièrement faciles à reconnaître.
Double réfraction
La double réfraction constitue le test visuel le plus spectaculaire.
Placez un morceau suffisamment épais de calcite transparente sur une ligne noire ou sur un petit texte.
Deux images peuvent apparaître.
Ce phénomène est extrêmement prononcé dans la calcite en raison de sa biréfringence d’environ 0,172.
Toutes les orientations ne produisent cependant pas exactement le même effet.
Dureté
La calcite possède une dureté de 3.
Elle est donc nettement plus tendre que le quartz, qui possède une dureté de 7.
Cette différence peut être utile pour l’identification, mais les tests de rayure ne devraient jamais être effectués sur un beau spécimen de collection lorsqu’ils risquent de l’endommager.
Clivage rhomboédrique
La calcite possède un clivage parfait dans trois directions ne se rencontrant pas à angle droit.
Un fragment obtenu naturellement peut donc présenter une forme de rhomboèdre.
Le quartz, en comparaison, ne possède pas ce type de clivage et se fracture généralement de manière conchoïdale.
Réaction aux acides
La calcite réagit rapidement avec les acides dilués.
Cette propriété constitue un test géologique classique pour identifier les carbonates.
Il ne faut toutefois pas appliquer volontairement un acide sur un spécimen de calcite optique de collection, puisque sa surface pourrait être définitivement attaquée.
Indices de réfraction
Avec du matériel gemmologique, les deux indices proches de 1,486 et 1,658 constituent une signature particulièrement distinctive.
La différence exceptionnelle entre ces valeurs confirme la forte biréfringence du matériau.
Calcite optique naturelle, synthétique et traitements
La calcite optique naturelle s’est développée dans un environnement géologique sans intervention humaine.
Sa limpidité résulte des conditions naturelles de croissance du cristal.
Calcite synthétique
La calcite peut également être produite artificiellement en laboratoire.
Des monocristaux de carbonate de calcium ont été cultivés pour la recherche et pour différentes applications techniques.
Un cristal synthétique possède la même structure fondamentale et les mêmes propriétés optiques essentielles que la calcite naturelle lorsqu’il appartient réellement à cette phase minérale.
Cependant, la majorité des morceaux de spath d’Islande proposés comme spécimens minéralogiques proviennent de calcite naturelle plutôt que d’une production synthétique destinée au marché des collectionneurs.
Matériaux imitant la calcite optique
Du verre transparent peut parfois rappeler visuellement un morceau de calcite particulièrement limpide.
La différence devient cependant évidente avec les propriétés optiques.
Le verre ordinaire ne produit pas la spectaculaire double réfraction caractéristique de la calcite.
Le quartz transparent peut également ressembler à la calcite, mais il est beaucoup plus dur et sa biréfringence est très faible en comparaison.
Traitements
Les traitements sont beaucoup moins importants pour la calcite optique que pour des pierres gemmes comme le saphir ou le rubis.
Une calcite ayant été artificiellement teintée perdrait justement l’une des caractéristiques principales recherchées dans le matériau optique : son absence de coloration et sa limpidité.
Pour un spécimen de collection haut de gamme, l’état naturel, la provenance et la qualité de la transparence sont généralement beaucoup plus importants que la question des traitements.
Calcite optique, quartz hyalin, fluorite incolore, gypse ou verre?
Une calcite transparente peut être confondue visuellement avec plusieurs minéraux incolores. Le comportement optique permet toutefois de la reconnaître assez facilement.
| Propriété | Calcite optique | Quartz hyalin | Fluorite incolore | Gypse transparent | Verre |
|---|---|---|---|---|---|
| Composition | CaCO₃ | SiO₂ | CaF₂ | CaSO₄·2H₂O | Variable |
| Nature | Minéral | Minéral | Minéral | Minéral | Matériau amorphe |
| Système cristallin | Trigonal | Trigonal | Cubique | Monoclinique | Aucun |
| Dureté Mohs | 3 | 7 | 4 | 2 | Environ 5 à 6 |
| Densité approximative | 2,71 | 2,65 | 3,18 | 2,3 | Variable, souvent autour de 2,4 à 2,6 |
| Indice de réfraction | 1,486 et 1,658 | Environ 1,54 à 1,55 | Environ 1,43 | Environ 1,52 à 1,53 | Variable |
| Biréfringence | Environ 0,172 | Environ 0,009 | Aucune | Faible | Aucune normale |
| Double image visible | Très forte | Généralement très faible | Non | Faible | Non |
| Clivage | Parfait, rhomboédrique | Aucun net | Parfait, octaédrique | Très bon à parfait | Aucun |
| Principal indice | Double réfraction spectaculaire | Grande dureté | Clivage octaédrique | Très tendre | Isotrope et sans clivage |
Le quartz hyalin constitue l’une des confusions les plus fréquentes pour une personne non spécialisée.
Les deux matériaux peuvent être parfaitement incolores et transparents. Leur dureté permet cependant de les séparer immédiatement : le quartz possède une dureté de 7 contre seulement 3 pour la calcite.
Leur comportement optique est également très différent.
Le quartz est biréfringent, mais sa biréfringence est extrêmement faible comparativement à celle de la calcite. Il ne produit donc pas le même dédoublement spectaculaire à travers un petit cristal.
La fluorite est simplement réfringente en raison de son système cristallin cubique.
Le verre est également généralement isotrope et ne produit pas la double image caractéristique du spath d’Islande.
Qualité, rareté et valeur de la calcite optique
La calcite elle-même est extrêmement commune.
La calcite optique de très grande qualité est beaucoup moins courante.
Produire un morceau important de matériau parfaitement limpide nécessite un cristal volumineux contenant très peu de fractures, d’inclusions et de défauts internes.
Transparence
La transparence constitue le critère le plus important.
Une excellente calcite optique doit permettre d’observer nettement un objet à travers une épaisseur importante de matériau.
Un cristal qui devient rapidement laiteux ou trouble possède généralement une qualité inférieure pour les applications optiques.
Inclusions
Les inclusions diminuent généralement la valeur du matériau lorsqu’il est recherché pour ses qualités optiques.
Quelques petites inclusions peuvent être acceptables dans un spécimen de collection, mais elles seraient problématiques dans une zone destinée à fabriquer un composant optique.
Les fractures internes sont particulièrement importantes puisqu’elles perturbent la propagation de la lumière et rendent également le matériau plus fragile.
Taille des zones limpides
Un très gros cristal ne possède pas automatiquement une grande valeur optique.
Ce qui compte est surtout la dimension des zones réellement transparentes et homogènes pouvant être utilisées.
Un cristal de 20 cm rempli de fractures peut fournir moins de matériau exploitable qu’un cristal beaucoup plus petit mais parfaitement limpide.
Double réfraction
Un spécimen permettant d’observer facilement et nettement le dédoublement possède un grand intérêt pédagogique et minéralogique.
Cette propriété est particulièrement attrayante lorsque le cristal est suffisamment transparent pour lire clairement un texte à travers le matériau.
Provenance
La provenance peut avoir une influence considérable sur la valeur d’un spécimen de collection.
Une ancienne calcite provenant du célèbre gisement de Helgustaðir en Islande peut posséder un intérêt historique important.
Les étiquettes anciennes et une provenance documentée peuvent augmenter considérablement l’intérêt d’un spécimen, indépendamment de sa simple valeur comme carbonate de calcium.
Rareté
La calcite optique n’est pas une espèce minérale rare au sens strict.
En revanche, les grands volumes de calcite absolument limpide et exempts de défauts sont nettement moins courants que la calcite ordinaire.
C’est cette combinaison de taille, de transparence et de qualité interne qui rend certains spécimens exceptionnels.
Utilisation en joaillerie et entretien
La calcite optique possède une histoire beaucoup plus importante dans le domaine de l’optique scientifique que dans celui de la joaillerie.
Sa très forte biréfringence a permis son utilisation dans différents instruments destinés à produire ou analyser de la lumière polarisée.
Le prisme de Nicol, développé au XIXe siècle, constitue l’une des applications historiques les plus célèbres. Des morceaux soigneusement préparés de calcite transparente permettaient de séparer les composantes de la lumière et de produire une lumière polarisée.
La calcite optique a ainsi joué un rôle majeur dans le développement de la minéralogie optique et de l’étude scientifique de la polarisation.
Elle demeure également un excellent matériel pédagogique. Un simple rhomboèdre transparent permet de démontrer immédiatement un phénomène optique qui serait autrement beaucoup plus abstrait à expliquer.
Joaillerie
La calcite peut être facettée et produire des pierres étonnamment brillantes et intéressantes.
Cependant, elle possède une dureté de seulement 3 et un clivage parfait.
Ces propriétés la rendent très vulnérable aux rayures, aux chocs et aux cassures.
La calcite optique est donc rarement recommandée pour une bague destinée à être portée quotidiennement.
Les pierres facettées sont plutôt recherchées comme curiosités gemmologiques ou objets de collection.
Nettoyage
La calcite doit être nettoyée avec beaucoup de précautions.
Utilisez de préférence :
-
de l’eau tiède;
-
un savon doux;
-
un chiffon souple;
-
une brosse extrêmement douce si nécessaire.
Les produits acides doivent être évités.
Le vinaigre, les produits anticalcaires et différents nettoyants ménagers peuvent attaquer le carbonate de calcium et rendre une surface autrefois parfaitement transparente terne ou irrégulière.
Les nettoyeurs à ultrasons et les appareils à vapeur ne sont pas recommandés pour les beaux spécimens, particulièrement lorsqu’ils présentent des fractures internes.
Enfin, la calcite optique doit être conservée séparément des minéraux plus durs.
Même un morceau de quartz peut facilement rayer ses surfaces parfaitement transparentes et réduire définitivement sa qualité optique.
