Météorite de fer : le guide de référence
Partager cet article
Une météorite de fer est un fragment extraterrestre composé principalement d’un alliage naturel de fer et de nickel. Derrière son apparence métallique parfois rouillée se cache une matière formée au début de l’histoire du Système solaire, il y a environ 4,5 milliards d’années, souvent à l’intérieur de petits corps planétaires suffisamment chauds pour séparer leur métal de leurs roches silicatées.
Ces météorites sont surtout constituées de deux alliages fer-nickel appelés kamacite et taénite, accompagnés de différentes phases accessoires comme la troïlite et la schreibersite. Dans certaines météorites de fer, leur refroidissement extrêmement lent a créé les célèbres figures de Widmanstätten, un réseau de lamelles métalliques qui apparaît lorsqu’une tranche est coupée, polie puis préparée pour révéler sa structure interne.
Les météorites de fer représentent moins de 5 % des chutes météoritiques observées, mais elles sont surreprésentées parmi les découvertes grâce à leur densité, leur résistance et leur caractère généralement magnétique. Elles existent sur tous les continents, et le Québec possède lui-même trois météorites de fer officiellement reconnues : Chambord, Lac Dodon et Penouille.
La météorite de fer en bref
| Propriété | Donnée |
|---|---|
| Nom | Météorite de fer |
| Nature | Météorite dominée par du métal fer-nickel |
| Origine | Principalement astéroïdale |
| Âge de la matière | Environ 4,5 milliards d’années |
| Composition principale | Fer et nickel |
| Phases métalliques principales | Kamacite et taénite |
| Phases possibles | Plessite, troïlite, schreibersite, graphite et autres phases accessoires |
| Aspect extérieur | Brun rouille, noirâtre à gris métallique selon l’altération |
| Aspect intérieur frais | Gris argenté à métallique |
| Transparence | Opaque |
| Éclat | Métallique |
| Densité | Généralement autour de 7 à 8 g/cm³ |
| Magnétisme | Généralement fort |
| Dureté | Variable selon les phases métalliques; nettement moins pertinente que pour une pierre gemme |
| Clivage | Aucun clivage minéral unique applicable à l’ensemble |
| Structure caractéristique | Figures de Widmanstätten dans de nombreuses octaédrites |
| Origine des figures de Widmanstätten | Intercroissance de kamacite et de taénite pendant un refroidissement extrêmement lent |
| Ancienne classification structurale | Hexaédrites, octaédrites et ataxites |
| Classification moderne | Groupes chimiques comme IAB, IIAB, IIIAB, IVA, IVB et autres |
| Part des chutes observées | Moins de 5 % |
| Principales confusions | Scories industrielles, fonte, acier, magnétite et autres minerais de fer |
| Altération terrestre | Oxydation et corrosion |
| Préparation des tranches | Coupe, polissage et révélation de la structure métallique |
| Présence au Québec | Oui |
| Météorites de fer reconnues au Québec | Chambord, Lac Dodon et Penouille |
Une météorite de fer n’est donc pas un simple morceau de fer provenant de l’espace. Il s’agit d’un assemblage métallique complexe dont la composition, la texture et les éléments traces permettent de rattacher le spécimen à une famille météoritique et de reconstituer une partie de l’histoire de son corps parent.
Qu’est-ce qu’une météorite de fer?
Une météorite est un fragment naturel provenant d’un corps extraterrestre qui survit à sa traversée de l’atmosphère et atteint la surface terrestre. Les météorites sont généralement divisées en trois grandes familles : les météorites pierreuses, les météorites pierre-fer et les météorites de fer.
Une météorite de fer est définie par la prédominance du métal fer-nickel. Contrairement aux météorites pierreuses, dont la majeure partie est constituée de minéraux silicatés, son intérieur possède l’apparence d’un véritable métal gris argenté lorsqu’il est fraîchement coupé.
Le métal n’est cependant pas du fer pur. Le nickel constitue une composante essentielle et peut représenter plusieurs pour cent, voire beaucoup plus dans certains types particulièrement riches en nickel.
Le cobalt est également présent en quantité plus faible. Du gallium, du germanium, de l’iridium, de l’or et d’autres éléments peuvent exister à l’état de traces et devenir extrêmement importants pour la classification scientifique.
La kamacite représente une phase métallique relativement pauvre en nickel. Elle contient principalement du fer et forme notamment les grandes lamelles claires observées dans plusieurs octaédrites.
La taénite est davantage enrichie en nickel. Elle se développe avec la kamacite et participe à la formation de textures métallographiques qui n’existent normalement pas dans les objets industriels refroidis rapidement.
La plessite correspond à des intercroissances très fines de phases riches et pauvres en nickel. Sa structure peut être extrêmement complexe lorsqu’elle est examinée au microscope.
Différentes inclusions non métalliques peuvent également être présentes. La troïlite est un sulfure de fer FeS, tandis que la schreibersite est un phosphure contenant principalement du fer et du nickel.
Certaines météorites contiennent aussi du graphite, de la chromite ou d’autres phases accessoires. Une météorite de fer peut donc sembler homogène à l’œil nu tout en constituant à l’échelle microscopique un véritable assemblage de plusieurs minéraux et alliages.
Toutes les météorites contenant beaucoup de métal ne sont pas classées comme météorites de fer. Les pallasites, par exemple, contiennent d’importantes quantités de métal fer-nickel dans lequel se trouvent de grands cristaux d’olivine et appartiennent aux météorites pierre-fer.
Pourquoi la météorite de fer est-elle métallique?
L’apparence métallique d’une météorite de fer vient directement de sa composition dominée par le fer et le nickel. Ces éléments sont présents sous forme d’alliages métalliques plutôt que sous la forme d’oxydes ou de silicates comme dans la majorité des roches terrestres.
Cette caractéristique résulte de la différenciation de certains petits corps planétaires au début du Système solaire. Lorsque leur intérieur a partiellement ou complètement fondu, les matériaux métalliques denses se sont séparés des silicates plus légers.
La séparation du métal dans les premiers astéroïdes
Au début du Système solaire, les premiers astéroïdes étaient constitués d’un mélange de poussières, de métal, de silicates et d’autres matériaux hérités de la nébuleuse solaire.
Certains corps sont devenus suffisamment gros pour que leur intérieur chauffe fortement. Une importante source d’énergie provenait de la désintégration d’isotopes radioactifs de courte durée présents en beaucoup plus grande quantité à cette époque.
Lorsque la température devint suffisamment élevée, une partie du métal et des silicates commença à fondre. Le métal liquide, beaucoup plus dense, migra progressivement vers les régions internes du corps.
Un petit astéroïde pouvait ainsi développer une structure différenciée avec une région interne riche en fer et nickel et des couches externes beaucoup plus riches en silicates.
Le processus est comparable dans son principe à la différenciation de la Terre, dont le noyau est lui aussi dominé par le fer et le nickel.
Pourquoi le nickel accompagne-t-il le fer?
Le fer et le nickel possèdent des comportements géochimiques relativement similaires dans les environnements pauvres en oxygène. Ils ont donc tendance à se concentrer ensemble dans les phases métalliques.
Le nickel est particulièrement important en météoritique parce que sa présence aide à distinguer le fer météoritique de nombreux morceaux de fer terrestre ou industriel.
Il ne constitue cependant pas à lui seul une preuve d’origine extraterrestre. De nombreux aciers inoxydables et alliages industriels contiennent eux aussi du nickel.
Ce sont la composition complète, les textures internes et les rapports entre différents éléments traces qui permettent une identification réellement fiable.
Pourquoi l’intérieur est-il argenté?
Lorsque le métal météoritique est fraîchement scié et poli, il présente généralement une couleur gris argenté brillante comparable à celle d’un alliage métallique industriel.
Cette couleur vient de la forte réflexion de la lumière par les électrons libres présents dans le métal. La lumière ne traverse pas le matériau : elle est principalement réfléchie à sa surface.
Une météorite de fer est donc complètement opaque, même lorsqu’elle est réduite à une tranche relativement mince.
Les différentes phases métalliques réfléchissent légèrement différemment la lumière et réagissent différemment pendant la préparation de surface. C’est cette différence qui permet notamment de faire ressortir les structures internes après polissage et révélation.
Pourquoi l’extérieur devient-il brun?
Sur Terre, le fer métallique n’est généralement pas stable à long terme en présence d’eau et d’oxygène.
Une météorite de fer commence donc progressivement à s’oxyder après sa chute. Sa surface peut devenir brun foncé, rouge brunâtre ou presque noire.
Une météorite découverte des milliers d’années après sa chute peut ainsi ressembler extérieurement à une masse de métal rouillé malgré un intérieur encore largement métallique.
La vitesse d’altération dépend énormément du climat. Les météorites trouvées dans des déserts très secs ou en Antarctique peuvent être remarquablement préservées, tandis qu’un environnement humide et salin peut accélérer fortement la corrosion.
Les figures de Widmanstätten
Les figures de Widmanstätten constituent l’une des manifestations les plus spectaculaires de la structure métallique interne.
Elles apparaissent dans de nombreuses octaédrites lorsque la météorite est sectionnée, parfaitement polie puis préparée de manière à révéler les différences entre kamacite et taénite.
Les bandes se croisent selon des angles déterminés par l’ancienne structure cristalline du métal. Elles correspondent à une architecture tridimensionnelle qui traverse l’ensemble de la masse.
Le motif n’a donc pas été dessiné à la surface pendant la chute. Il existait déjà profondément à l’intérieur du métal avant que la météorite atteigne la Terre.
Composition chimique et structure cristalline
Une météorite de fer ne possède pas une formule chimique unique comparable à SiO₂ pour le quartz ou Al₂O₃ pour le corindon. Il s’agit d’un assemblage de plusieurs alliages et minéraux dont les proportions varient selon la météorite et son groupe chimique.
Le fer représente généralement l’élément dominant. Le nickel vient ensuite, accompagné de cobalt et de concentrations beaucoup plus faibles de nombreux éléments.
Kamacite
La kamacite est un alliage naturel de fer et de nickel relativement pauvre en nickel.
Sa structure est cubique centrée, comparable à celle de l’α-fer. Le fer représente largement la majorité de sa composition.
Dans une octaédrite, la kamacite se développe en grandes lamelles suivant des orientations cristallographiques particulières.
La largeur de ces lamelles fut historiquement utilisée pour distinguer les octaédrites très fines, fines, moyennes et grossières.
Taénite
La taénite est un alliage fer-nickel davantage enrichi en nickel.
Elle possède une structure cubique à faces centrées et reste stable dans des domaines chimiques et thermiques différents de ceux de la kamacite.
Pendant le refroidissement extrêmement lent du métal astéroïdal, la redistribution du nickel permet à la kamacite et à la taénite de se séparer progressivement.
Cette transformation demande énormément de temps parce que les atomes de nickel doivent diffuser dans un métal déjà solide.
Les structures obtenues constituent donc un enregistrement direct du refroidissement du corps parent.
Plessite
La plessite est une texture fine composée principalement d’intercroissances de kamacite et de taénite.
Elle occupe notamment certains espaces entre les grandes lamelles d’une octaédrite.
Sous grossissement, plusieurs types de plessite peuvent être reconnus selon la géométrie et les proportions des différentes phases.
La plessite montre à quel point le terme « météorite de fer » simplifie en réalité une métallurgie naturelle extrêmement complexe.
Troïlite
La troïlite est un sulfure de fer de formule FeS.
Elle peut former des nodules sombres ou des inclusions arrondies dans le métal.
Une coupe polie peut donc présenter des zones gris foncé ou bronze contrastant fortement avec le fer-nickel argenté.
La troïlite est moins résistante à certains processus d’altération que les phases métalliques et peut influencer localement la corrosion du spécimen.
Schreibersite
La schreibersite est un phosphure naturel de fer et nickel, généralement représenté par une formule proche de (Fe,Ni)₃P.
Elle peut apparaître sous forme de petites inclusions, plaques ou cristaux dans le métal.
Sa présence possède un intérêt particulier pour les sciences planétaires puisqu’elle représente une source de phosphore réduit ayant existé dans les matériaux extraterrestres primitifs.
Classification structurale
Historiquement, les météorites de fer ont été réparties en trois grandes catégories structurales : hexaédrites, octaédrites et ataxites.
Les hexaédrites sont dominées par la kamacite et présentent généralement de faibles teneurs relatives en nickel. Elles ne développent pas les figures classiques de Widmanstätten des octaédrites.
Les octaédrites possèdent une proportion permettant la croissance d’un réseau de kamacite et de taénite. Elles constituent la catégorie dans laquelle les figures de Widmanstätten sont particulièrement caractéristiques.
Les ataxites sont généralement plus riches en nickel et ne montrent pas le réseau macroscopique classique des octaédrites.
Classification chimique moderne
La classification moderne s’appuie davantage sur la chimie globale et les relations entre les météorites.
Des groupes comme IAB, IIAB, IIIAB, IVA et IVB rassemblent des météorites partageant des tendances chimiques compatibles avec une origine ou une histoire commune.
Les teneurs en nickel, gallium, germanium, iridium et différents autres éléments sont particulièrement utiles.
Deux météorites dont l’apparence extérieure semble presque identique peuvent donc appartenir à des groupes complètement différents après analyse chimique.
Propriétés physiques et optiques
Une météorite de fer possède des propriétés très différentes de celles des pierres gemmes et des minéraux transparents. La densité, le magnétisme, l’opacité et la conductivité sont généralement beaucoup plus importants pour son identification que l’indice de réfraction ou la biréfringence.
Il n’existe pas non plus une dureté unique applicable à l’ensemble du matériau puisque plusieurs phases métalliques peuvent être présentes.
Densité
La densité constitue l’une des caractéristiques les plus évidentes.
Une météorite de fer compacte possède généralement une densité proche de 7 à 8 g/cm³, même si la valeur exacte varie selon la quantité de nickel, d’inclusions et de produits d’altération.
Elle est donc plus de deux fois plus dense que la majorité des roches silicatées ordinaires.
Une petite masse de fer météoritique semble souvent étonnamment lourde lorsqu’on la prend en main.
Cette caractéristique fournit un excellent premier indice, mais elle n’est pas suffisante puisque les objets en acier ou en fonte possèdent eux aussi des densités élevées.
Magnétisme
Les météorites de fer sont généralement fortement attirées par un aimant.
Leur importante proportion de fer métallique explique cette réaction.
Un aimant constitue donc un outil de première vérification particulièrement simple.
Le test possède néanmoins une limite majeure : un grand nombre de matériaux terrestres sont eux aussi magnétiques.
La magnétite, l’acier, la fonte et différentes scories industrielles peuvent réagir aussi fortement ou presque aussi fortement.
Un résultat positif doit donc être considéré comme un indice et non comme une identification.
Couleur et éclat
L’intérieur frais possède un éclat métallique et une couleur gris argenté.
Une surface polie peut devenir extrêmement brillante et réfléchir directement les objets qui l’entourent.
Avec le temps, l’oxydation produit des couleurs brunes, orange ou rougeâtres.
Les surfaces extérieures anciennes peuvent être presque entièrement recouvertes d’oxydes et hydroxydes de fer, au point de masquer complètement le métal d’origine.
Transparence
Une météorite de fer est opaque.
La lumière visible ne traverse pas les phases métalliques compactes comme elle traverse une gemme.
Cette propriété est évidente mais importante lorsqu’on compare une météorite de fer aux pallasites.
Dans une pallasite coupée en tranche mince, les cristaux d’olivine peuvent être translucides ou transparents alors que le réseau métallique reste opaque.
Dureté
La dureté au sens de Mohs est moins utile pour caractériser une météorite de fer qu’un minéral gemme.
Les différentes phases métalliques possèdent des duretés relativement modérées, mais le matériau peut être tenace et difficile à scier ou à polir avec des outils ordinaires.
Il faut distinguer dureté et ténacité. Un métal peut être moins dur qu’un quartz tout en étant beaucoup plus difficile à casser.
Conductivité
Le métal fer-nickel conduit efficacement l’électricité et la chaleur.
Cette propriété le différencie naturellement des météorites pierreuses dominées par les silicates.
Elle ne permet toutefois pas de distinguer une météorite d’un alliage industriel, qui peut posséder une conductivité comparable.
Propriétés optiques de la surface polie
Sous un microscope métallographique, les différentes phases réfléchissent la lumière de manière différente.
Après préparation, les limites entre kamacite, taénite, plessite et inclusions deviennent visibles.
L’étude se fait donc principalement en lumière réfléchie plutôt qu’en lumière transmise, contrairement à la gemmologie classique.
Comment se forme une météorite de fer?
L’histoire de nombreuses météorites de fer commence pendant les premiers millions d’années du Système solaire. Les petits corps planétaires qui se formaient autour du jeune Soleil contenaient déjà du métal, des silicates et différents éléments radioactifs capables de produire de la chaleur.
Certains de ces corps ont fondu suffisamment pour subir une différenciation interne.
Formation des premiers planétésimaux
Des poussières et petits grains présents dans la nébuleuse solaire se sont progressivement regroupés pour former des objets de dimensions croissantes.
Ces corps, appelés planétésimaux, représentent les ancêtres des astéroïdes et des planètes.
Les premières générations se sont formées assez tôt pour contenir encore des isotopes radioactifs de courte durée.
La désintégration de ces isotopes a produit une quantité considérable de chaleur dans les plus gros corps.
Fusion et différenciation
Lorsque la température intérieure devenait suffisamment élevée, le métal pouvait fondre.
Le fer et le nickel liquides, plus denses que les silicates, avaient tendance à descendre vers le centre.
Les silicates restaient davantage dans les couches externes.
Un astéroïde pouvait ainsi développer un noyau métallique, un manteau et une croûte différenciés.
Toutes les météorites de fer ne suivent cependant pas exactement ce modèle simple. Certains groupes, particulièrement le complexe IAB, enregistrent des histoires plus complexes impliquant fusion partielle, collisions et mélange entre métal et silicates.
Cristallisation du métal
Lorsque l’intérieur du corps parent commençait à refroidir, son métal liquide se solidifiait progressivement.
La composition du liquide résiduel changeait continuellement à mesure que certains éléments entraient préférentiellement dans les premières phases formées.
Cette cristallisation fractionnée explique en partie les tendances chimiques observées à l’intérieur de plusieurs groupes de météorites de fer.
Les concentrations en nickel et en éléments traces deviennent ainsi de véritables indicateurs de l’évolution du noyau métallique.
Formation des figures de Widmanstätten
Après la solidification principale, le métal continuait à refroidir extrêmement lentement.
À haute température, le fer et le nickel pouvaient former des phases relativement homogènes. Lorsque la température diminuait, leur stabilité changeait.
La kamacite commençait alors à se séparer de la taénite et à croître selon certaines orientations cristallographiques.
Cette redistribution du nickel dans un métal solide est extrêmement lente.
Le développement de grandes lamelles exige donc des périodes de plusieurs millions d’années et constitue la preuve d’un refroidissement impossible à reproduire simplement lors de la fabrication ordinaire d’un morceau d’acier.
Fragmentation du corps parent
Les astéroïdes entrent régulièrement en collision.
Une collision suffisamment énergétique peut briser un corps différencié et exposer son ancien noyau métallique.
Des fragments de quelques grammes jusqu’à plusieurs tonnes sont alors projetés sur de nouvelles orbites.
Certaines collisions peuvent elles-mêmes modifier le métal, produire des déformations, des fractures et des structures de choc.
La météorite conserve donc à la fois l’histoire thermique de son corps parent et les traces des événements qui l’ont ensuite fragmenté.
Voyage jusqu’à la Terre
Un fragment peut tourner autour du Soleil pendant des millions ou des centaines de millions d’années avant qu’une perturbation orbitale l’amène à croiser la Terre.
Lorsqu’il pénètre dans l’atmosphère à plusieurs kilomètres par seconde, l’air comprimé devant lui devient extrêmement chaud et sa surface subit une ablation intense.
La matière extérieure fond, s’évapore et est arrachée.
La majorité du volume intérieur ne fond toutefois pas nécessairement. La traversée atmosphérique est trop courte pour chauffer une grosse masse métallique jusqu’au centre.
Arrivée au sol
Lorsque le fragment atteint finalement le sol, il devient une météorite.
La surface peut montrer une mince zone modifiée par la chaleur, des regmaglyptes et différentes structures produites par l’ablation atmosphérique.
Après la chute commence une nouvelle histoire : celle de son altération terrestre.
L’eau, l’oxygène et les sels peuvent progressivement transformer le métal, ce qui explique pourquoi la conservation devient un enjeu important pour les météorites de fer anciennes.
Où trouve-t-on les météorites de fer dans le monde?
Des météorites de fer ont été découvertes sur tous les continents. Elles peuvent tomber n’importe où, mais les régions sèches, les déserts et l’Antarctique offrent généralement de meilleures conditions de conservation et de recherche.
Plusieurs météorites sont devenues célèbres par leur masse, leur histoire ou leurs structures métallographiques.
Hoba, Namibie
La météorite Hoba, en Namibie, représente la plus grande masse météoritique individuelle connue à la surface de la Terre.
Elle est classée parmi les météorites de fer du groupe IVB et possède une masse enregistrée d’environ 60 tonnes.
La météorite est demeurée sur place plutôt que d’être transportée dans un musée en raison de ses dimensions extraordinaires.
Son aspect relativement aplati et sa taille en font l’un des objets météoritiques les plus célèbres au monde.
Gibeon, Namibie
Gibeon est une météorite de fer du groupe IVA découverte en Namibie.
De nombreuses masses ont été récupérées dans un vaste champ de dispersion.
Lorsqu’elle est coupée et préparée, Gibeon peut révéler de magnifiques figures de Widmanstätten aux lamelles relativement fines.
Cette combinaison entre disponibilité historique et beauté métallographique a fait de Gibeon un matériau particulièrement célèbre en collection et en joaillerie.
Muonionalusta, Suède
Muonionalusta est une météorite de fer du groupe IVA découverte dans le nord de la Suède au début du XXe siècle.
Elle est particulièrement connue pour ses figures de Widmanstätten fines et très nettes lorsqu’une tranche est correctement préparée.
Les spécimens ont subi une longue exposition au climat terrestre depuis leur arrivée et peuvent présenter différents degrés de corrosion.
Cette météorite constitue aujourd’hui l’un des exemples les plus reconnaissables de métal météoritique utilisé dans les bijoux et objets de collection.
Campo del Cielo, Argentine
Campo del Cielo désigne un important champ de dispersion météoritique du nord de l’Argentine.
De très nombreuses masses de fer y ont été découvertes, certaines atteignant plusieurs tonnes.
La météorite appartient au complexe IAB.
Les spécimens naturels présentent souvent une surface très irrégulière avec des cavités et regmaglyptes bien développés, ce qui en fait des masses particulièrement reconnaissables.
Canyon Diablo, États-Unis
Canyon Diablo est directement associé au célèbre Meteor Crater de l’Arizona.
Des milliers de fragments métalliques ont été récupérés autour de la structure d’impact.
La météorite appartient au complexe IAB et contient, en plus du métal fer-nickel, différentes inclusions minérales.
Le cratère constitue l’un des exemples historiques ayant contribué à démontrer que de grandes structures circulaires terrestres pouvaient être créées par des impacts météoritiques.
Sikhote-Alin, Russie
La chute de Sikhote-Alin en 1947 constitue l’un des événements de météorite de fer les plus spectaculaires observés à l’époque moderne.
Le corps s’est fragmenté pendant sa traversée de l’atmosphère, dispersant de nombreux morceaux métalliques sur une grande région.
Certains fragments présentent des regmaglyptes extrêmement prononcés, tandis que d’autres ont été déchirés et fragmentés de manière plus violente pendant l’explosion atmosphérique.
Les spécimens naturels possèdent donc une grande diversité de formes malgré leur origine commune.
Les météorites de fer au Québec
Le Québec possède trois météorites de fer officiellement reconnues : Chambord, Lac Dodon et Penouille. Une quatrième météorite reconnue dans la province, St-Robert, est une chondrite H5 et n’appartient donc pas à la catégorie des météorites de fer.
Ces trois découvertes québécoises sont particulièrement intéressantes parce qu’elles appartiennent à deux grandes familles chimiques différentes : le groupe IIIAB pour Chambord et le complexe IAB pour Lac Dodon et Penouille.
Chambord
La météorite Chambord a été trouvée en 1904 au Québec.
La masse enregistrée est de 6,6 kg, ce qui en fait la plus importante des trois météorites de fer officiellement reconnues dans la province.
Sa classification moderne recommandée est météorite de fer, groupe IIIAB.
Les météorites IIIAB appartiennent à l’un des principaux groupes de fers météoritiques et sont généralement interprétées comme les produits d’un corps parent métallique différencié.
Chambord possède également une importance historique puisqu’elle figure dans les grandes compilations consacrées aux météorites de fer, notamment les travaux classiques de Vagn Buchwald.
Sa découverte démontre qu’une masse de plusieurs kilogrammes de métal extraterrestre a réellement été récupérée au Québec bien avant le développement des méthodes modernes d’analyse météoritique.
Lac Dodon
La météorite Lac Dodon a été trouvée en 1993 dans l’ancien comté de Montcalm.
Sa masse officielle est de 800 g.
Elle est aujourd’hui classée météorite de fer, complexe IAB.
Les premières descriptions métallographiques la caractérisent comme une octaédrite grossière, avec des bandes de kamacite relativement larges.
Cette structure signifie qu’une surface coupée, polie et correctement révélée peut montrer un réseau de kamacite et de taénite lié à son refroidissement extrêmement lent.
Lac Dodon constitue donc un excellent exemple québécois de météorite dont l’identification ne repose pas seulement sur son caractère magnétique, mais sur une véritable combinaison de métallographie et de chimie.
Penouille
La météorite Penouille a été découverte durant l’été 1984 sur une plage de la péninsule de Penouille, dans la baie de Gaspé.
Elle fut trouvée par Christian Couture, qui était alors âgé de huit ans. Le spécimen fut reconnu comme météorite en 1994 après avoir été présenté au Planétarium de Montréal.
Sa masse est de 72,5 g, ce qui en fait une météorite beaucoup plus petite que Chambord et Lac Dodon.
Elle est aujourd’hui classée météorite de fer, complexe IAB.
Penouille possède une structure d’octaédrite et contient environ 9,4 % de nickel. Des analyses ont également mesuré du cobalt ainsi que des concentrations beaucoup plus faibles de germanium, gallium, iridium et or.
Une zone affectée thermiquement est encore conservée sous une partie de sa surface originale, fournissant un témoignage direct de son passage dans l’atmosphère.
Trois météorites, pas trois cratères
Les météorites de Chambord, Lac Dodon et Penouille ne doivent pas être confondues avec les grandes structures d’impact québécoises.
Manicouagan, par exemple, est une structure d’impact créée par la collision d’un corps extraterrestre il y a plus de 200 millions d’années. Ce n’est pas le nom d’une météorite de fer récupérée et conservée.
Le même principe s’applique au cratère des Pingualuit, anciennement appelé New Quebec Crater. Une structure d’impact prouve qu’un projectile cosmique a frappé la région, mais elle ne signifie pas nécessairement qu’une masse métallique identifiable du projectile a survécu et a été récupérée.
Le Québec possède donc à la fois des structures d’impact importantes et de véritables météorites reconnues. Ces deux catégories doivent rester distinctes lorsqu’on décrit le patrimoine météoritique de la province.
À quoi ressemble une météorite de fer naturelle?
Une météorite de fer naturelle peut présenter des apparences très différentes selon sa chute, son temps d’exposition terrestre et la façon dont elle a été préparée.
Un spécimen complet non coupé ne ressemble généralement pas aux tranches argentées et géométriques fréquemment présentées dans les collections.
Surface extérieure
La surface d’une météorite relativement fraîche peut être sombre, brun noirâtre ou gris métallique.
Avec le temps, l’oxydation produit généralement des tons bruns, orange et rouge foncé.
Les zones les plus exposées à l’humidité peuvent développer des croûtes de rouille épaisses, tandis que certaines dépressions restent plus sombres.
Une surface métallique extérieure parfaitement brillante est donc rarement naturelle après un long séjour sur Terre.
Regmaglyptes
Certaines météorites de fer présentent des dépressions arrondies ressemblant vaguement à des empreintes de doigts dans de l’argile.
Ces structures sont appelées regmaglyptes.
Elles se forment pendant l’ablation atmosphérique lorsque différentes parties de la surface sont retirées à des vitesses légèrement différentes.
Elles peuvent être extrêmement prononcées dans certaines météorites comme Sikhote-Alin ou Campo del Cielo.
Toutes les météorites de fer n’en possèdent cependant pas, et leur absence ne permet jamais d’exclure une origine météoritique.
Formes orientées
Certains fragments restent relativement stables pendant une partie de leur traversée atmosphérique.
La matière est alors retirée de manière asymétrique et le fragment peut développer une forme dite orientée.
Une face reçoit directement le flux d’air tandis que l’arrière est davantage protégé.
Des lignes d’écoulement, une forme aérodynamique ou une lèvre de métal peuvent exceptionnellement être conservées.
Ces spécimens sont particulièrement recherchés lorsqu’ils montrent clairement cette histoire atmosphérique.
Intérieur
Une surface fraîchement coupée est généralement gris argenté et métallique.
Des inclusions sombres ou bronze peuvent interrompre le métal.
Des nodules de troïlite apparaissent notamment beaucoup plus foncés que la kamacite et la taénite environnantes.
Des fractures remplies de produits d’oxydation peuvent également pénétrer profondément dans une météorite ayant longtemps séjourné dans le sol.

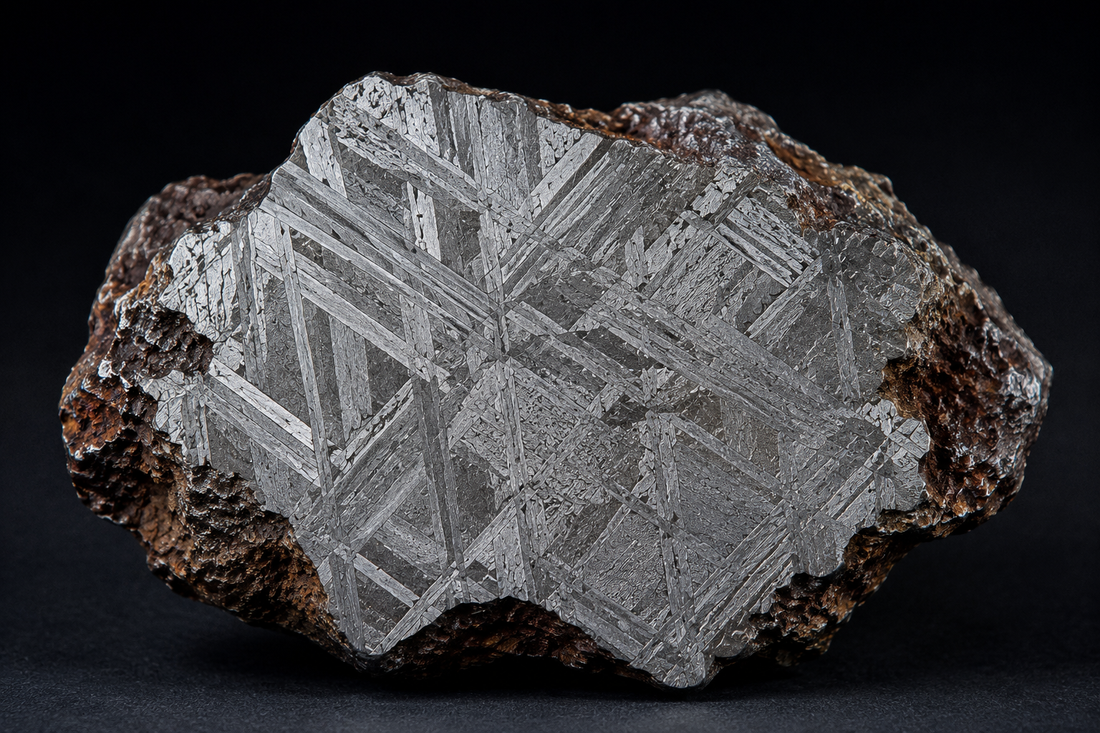

Figures de Widmanstätten
Une tranche polie ne montre pas nécessairement immédiatement de magnifiques figures géométriques.
La surface doit être préparée de façon à créer un contraste entre les différentes phases métalliques.
Lorsqu’une octaédrite appropriée est révélée, les bandes de kamacite et de taénite apparaissent comme un réseau de lignes se croisant à différents angles.
La géométrie visible dépend de l’orientation exacte de la coupe par rapport à la structure tridimensionnelle du métal.
Deux tranches provenant de la même météorite peuvent donc présenter des motifs sensiblement différents.
Toutes n’ont pas de figures de Widmanstätten
L’absence d’un motif de Widmanstätten ne signifie pas qu’un spécimen n’est pas une météorite.
Les hexaédrites sont largement dominées par la kamacite et peuvent plutôt présenter de fines lignes de déformation appelées lignes de Neumann.
Les ataxites riches en nickel ne produisent pas non plus le réseau macroscopique classique des octaédrites.
La structure interne doit donc toujours être interprétée en fonction du type précis de météorite.
Comment identifier une météorite de fer?
Identifier une véritable météorite de fer demande davantage qu’un aimant. Les objets métalliques industriels, la fonte, les scories et certains minerais peuvent tous être lourds et fortement magnétiques.
Une bonne identification combine l’aspect extérieur, la densité, la composition métallique, la structure interne et, pour une confirmation scientifique, des analyses spécialisées.
Une masse étonnamment lourde
Une météorite de fer possède généralement une densité proche de 7 à 8 g/cm³.
Un morceau compact semble donc très lourd pour sa taille.
Une roche terrestre ordinaire de même volume sera généralement beaucoup plus légère.
Cette différence constitue un excellent premier critère lorsqu’un objet possède une apparence métallique.
Une forte densité ne constitue cependant pas une preuve puisque la fonte et les alliages industriels peuvent être tout aussi lourds.
Un fort magnétisme
Un aimant adhère généralement fortement à une météorite de fer.
La présence massive de fer métallique explique cette réaction.
Le test est simple mais produit énormément de faux positifs.
La magnétite est elle aussi fortement magnétique, et presque tous les morceaux d’acier attireront un aimant.
Un spécimen ne devrait donc jamais être vendu ou identifié comme météorite uniquement parce qu’il réagit fortement à un aimant.
Peu de véritables bulles
Les scories industrielles constituent l’une des confusions les plus fréquentes.
Elles peuvent être métalliques, sombres, lourdes et magnétiques.
Beaucoup présentent cependant de nombreuses cavités arrondies produites par des gaz piégés pendant leur refroidissement.
Une météorite de fer compacte ne possède généralement pas l’aspect spongieux d’une scorie pleine de bulles.
Des cavités peuvent exister sur une météorite, mais leur morphologie et leur origine sont différentes des vésicules d’un déchet métallurgique.
Regmaglyptes
Des regmaglyptes naturels bien développés renforcent considérablement l’hypothèse météoritique lorsqu’ils sont combinés à d’autres critères.
Leur forme est généralement irrégulière et intégrée à l’ensemble de la surface.
Un objet industriel peut évidemment présenter des creux et marques de corrosion. L’apparence des regmaglyptes doit donc être considérée avec prudence plutôt que comme un critère absolu.
Nickel
La présence de nickel dans un métal riche en fer constitue un indice important.
Les météorites de fer en contiennent généralement des quantités significatives.
Une analyse par fluorescence X ou une autre méthode instrumentale permet de déterminer rapidement les principaux éléments présents.
Le problème est que de nombreux aciers industriels contiennent eux aussi du nickel.
L’analyse doit donc examiner plusieurs éléments simultanément et tenir compte des concentrations en cobalt, gallium, germanium, iridium et autres éléments traces lorsque cela est nécessaire.
Figures de Widmanstätten
Dans une météorite de fer appartenant à une catégorie appropriée, les figures de Widmanstätten constituent un argument particulièrement fort.
Leur développement exige un refroidissement extrêmement lent de l’alliage fer-nickel.
Une véritable structure de Widmanstätten traverse le métal en trois dimensions et son apparence change logiquement avec l’orientation de la surface coupée.
Le processus utilisé pour révéler ces motifs implique une préparation chimique de la surface qui devrait être réalisée par une personne expérimentée. Les produits utilisés peuvent être corrosifs et une mauvaise préparation peut endommager définitivement le spécimen.
Lignes de Neumann
Certaines hexaédrites révèlent de fines lignes parallèles ou entrecroisées appelées lignes de Neumann.
Elles sont associées à la déformation de la kamacite sous l’effet de chocs importants.
Elles constituent un autre exemple de structure interne pouvant apporter de l’information sur l’histoire du métal.
Elles ne doivent pas être confondues avec les larges lamelles de kamacite et de taénite des figures de Widmanstätten.
Analyse métallographique et chimique
Une confirmation scientifique nécessite généralement une combinaison de microscopie, métallographie et chimie.
La microsonde électronique, la fluorescence X et différentes méthodes de spectrométrie permettent de mesurer précisément la composition.
Les éléments traces deviennent ensuite suffisamment diagnostiques pour rattacher le spécimen à certains groupes.
Une classification officielle d’une nouvelle météorite exige beaucoup plus qu’une simple reconnaissance visuelle. La masse, la localité, les analyses et un matériel de référence doivent être documentés selon les procédures de la communauté météoritique internationale.
Météorite de fer naturelle, synthétique et traitements
Une véritable météorite de fer est, par définition, naturelle et extraterrestre. Une « météorite synthétique » n’existe donc pas au même sens qu’un rubis synthétique ou une émeraude synthétique, puisque reproduire un alliage fer-nickel en laboratoire ne reproduit pas son origine cosmique.
Le marché contient néanmoins des imitations, des spécimens transformés et différentes préparations qui doivent être distingués du matériau naturel brut.
Météorite naturelle complète
Un individu complet correspond à une masse dont une grande partie de la surface atmosphérique originale est encore conservée.
Il peut présenter des regmaglyptes, une patine terrestre et parfois une forme orientée.
Ce type de spécimen est généralement conservé sans être scié lorsque sa morphologie possède un intérêt particulier.
L’intérieur reste alors invisible, mais la surface raconte directement l’histoire de l’ablation et de l’altération terrestre.
Tranches et sections
Une météorite peut être sciée afin d’exposer son intérieur.
Les faces sont ensuite progressivement polies.
Dans les octaédrites, une préparation supplémentaire permet de révéler les figures de Widmanstätten.
Cette transformation n’est pas considérée comme une falsification lorsque la préparation est clairement décrite. Elle constitue une méthode traditionnelle utilisée aussi bien dans les musées que dans les collections scientifiques.
Stabilisation contre la corrosion
Le fer météoritique peut rouiller rapidement dans certains environnements.
Des spécimens sont donc parfois nettoyés, séchés puis protégés par une mince couche d’huile, de cire, de résine ou de produit anticorrosion.
Certaines méthodes professionnelles cherchent également à retirer ou limiter les chlorures présents dans les zones altérées, puisque ces sels peuvent favoriser une corrosion persistante.
Une stabilisation bien réalisée vise à préserver la météorite plutôt qu’à modifier son identité.
Elle doit néanmoins être mentionnée lorsqu’un revêtement ou une imprégnation importante est présent.
Reconstitution et collage
Des météorites très fracturées peuvent être consolidées avec une résine.
Des fragments peuvent également être collés afin de reconstituer une forme ou de permettre une présentation stable.
Cette intervention modifie le caractère du spécimen et doit être déclarée lorsqu’elle est importante.
Une pièce naturellement complète possède une signification différente d’un assemblage reconstruit.
Faux motifs de Widmanstätten
Des pièces métalliques ordinaires peuvent être gravées, imprimées ou travaillées afin d’imiter grossièrement les figures d’une météorite.
L’apparence seule n’est donc jamais suffisante pour garantir l’authenticité d’un objet acheté sans provenance.
Une véritable structure météoritique possède une relation cohérente avec la métallographie interne et la composition fer-nickel du spécimen.
Une expertise peut être nécessaire lorsqu’une pièce de forte valeur ne possède pas une chaîne de provenance fiable.
Acier, fonte et autres alliages
Un alliage industriel peut facilement être très dense, fortement magnétique et contenir du nickel.
Un simple test chimique positif au nickel ne suffit donc jamais à prouver qu’une masse vient de l’espace.
Les objets forgés possèdent généralement des structures, inclusions et profils chimiques incompatibles avec les météorites.
Une analyse professionnelle permet normalement de les reconnaître sans ambiguïté.
Scories industrielles
Les scories figurent parmi les faux météorites les plus courants.
Elles peuvent provenir d’anciennes fonderies, forges, chemins de fer et différentes activités métallurgiques.
Leur aspect irrégulier et brûlé peut rappeler superficiellement une météorite.
Les nombreuses bulles, le verre, les textures de fusion rapide et la composition chimique terrestre permettent généralement de les distinguer.
Une météorite ne se fabrique pas
Il est évidemment possible de fabriquer en laboratoire un alliage de fer et de nickel ressemblant chimiquement à certaines phases météoritiques.
Cela ne transforme pas le matériau en météorite.
L’origine extraterrestre et l’histoire géologique font partie intégrante de la définition.
Une véritable météorite représente un échantillon naturel d’un autre corps du Système solaire, et non simplement une certaine formule chimique.
Météorite de fer, pallasite, chondrite, magnétite ou scorie industrielle?
Plusieurs matériaux naturels et artificiels peuvent être confondus avec une météorite de fer. Leur structure, leur densité, leur composition et leur apparence permettent néanmoins de les différencier.
| Propriété | Météorite de fer | Pallasite | Chondrite | Magnétite | Scorie industrielle |
|---|---|---|---|---|---|
| Nature | Météorite métallique | Météorite pierre-fer | Météorite principalement pierreuse | Minéral terrestre | Déchet ou sous-produit industriel |
| Composition principale | Alliage Fe-Ni | Métal Fe-Ni + olivine | Silicates + métal Fe-Ni variable | Fe₃O₄ | Très variable |
| Origine | Astéroïdale | Astéroïdale | Astéroïdale | Terrestre | Artificielle |
| Aspect intérieur | Métallique gris argenté | Métal avec cristaux d’olivine | Roche avec grains métalliques et souvent chondres | Noir à métallique | Variable, souvent sombre et hétérogène |
| Densité typique | Très élevée, souvent ~7–8 | Élevée mais diminuée par l’olivine | Généralement ~3–4 | Environ 5,2 | Très variable |
| Magnétisme | Généralement fort | Fort dans les zones métalliques | Variable à généralement présent | Fort | Variable |
| Figures de Widmanstätten | Possibles dans certains types | Possibles dans le métal de certaines pallasites | Non comme structure dominante | Non | Non naturelles |
| Bulles ou vésicules | Généralement absentes | Absentes | Généralement absentes | Absentes | Fréquentes dans beaucoup de scories |
| Caractéristique distinctive | Métal Fe-Ni extraterrestre dominant | Olivine enchâssée dans Fe-Ni | Chondres et silicates dominants | Minéral noir à trait noir | Texture de fusion industrielle souvent vésiculaire |
La pallasite représente la confusion la plus intéressante puisqu’elle contient elle aussi beaucoup de métal météoritique. De grands cristaux d’olivine jaune-vert à vert sont toutefois enchâssés dans le réseau de fer-nickel.
Certaines tranches de pallasite peuvent même transmettre la lumière à travers leurs cristaux d’olivine. Une météorite de fer classique reste entièrement métallique et opaque.
La chondrite possède une apparence beaucoup plus pierreuse. Sa cassure ou sa surface polie montre fréquemment de petits grains de métal et, dans les chondrites, des structures sphériques appelées chondres.
Une chondrite peut attirer fortement un aimant, particulièrement dans les groupes riches en métal. Le magnétisme ne suffit donc pas non plus à distinguer une météorite pierreuse d’une météorite de fer.
La magnétite est un minéral terrestre composé d’oxyde de fer. Elle peut être extrêmement magnétique et relativement dense, ce qui explique pourquoi elle est fréquemment prise pour une météorite.
Sa densité reste cependant sensiblement inférieure à celle d’un fer météoritique massif et sa composition ne contient pas le même alliage Fe-Ni.
Les scories représentent probablement la confusion pratique la plus fréquente.
Une scorie peut posséder une surface irrégulière, des zones métalliques et une forte attraction magnétique. Les cavités arrondies produites par des gaz pendant la fusion industrielle sont toutefois particulièrement caractéristiques de nombreux spécimens.
Une analyse de composition permet finalement de séparer sans ambiguïté un produit industriel d’un métal météoritique authentique.
Qualité, rareté et valeur de la météorite de fer
La valeur d’une météorite de fer dépend de facteurs très différents de ceux utilisés pour une pierre gemme. La classification, la provenance, la masse totale connue, l’histoire de la découverte, l’état de conservation, la préparation et la beauté de la structure interne possèdent tous une importance.
Il n’existe aucun système universel de grades A, AA ou AAA pour les météorites de fer. Ces expressions seraient purement commerciales et ne remplacent pas une classification météoritique reconnue.
Authenticité et classification
La première condition est évidemment l’authenticité.
Une météorite portant un nom officiellement reconnu et une classification publiée possède une traçabilité beaucoup plus solide qu’un fragment simplement décrit comme « météorite de fer ».
La classification peut être extrêmement précise.
Des désignations comme IIIAB, IVA ou IAB complex indiquent des familles déterminées par la chimie et l’histoire du matériau.
Pour une collection scientifique, cette information possède souvent davantage d’importance qu’une simple apparence esthétique.
Provenance
La provenance doit idéalement relier un spécimen à une météorite reconnue.
Une tranche de Muonionalusta, Gibeon ou Campo del Cielo accompagnée d’informations fiables possède une identité précise.
Un fragment métallique sans documentation peut être authentique, mais sa valeur scientifique et historique est beaucoup plus faible s’il est impossible de savoir à quelle météorite il appartient.
Les anciennes étiquettes de collection, certificats sérieux et historiques de possession peuvent donc être importants.
Masse totale connue
La quantité totale de matière disponible influence fortement la rareté commerciale.
Certaines météorites ont livré des dizaines de tonnes et sont relativement accessibles sous forme de petits fragments.
D’autres ne sont connues que par une seule masse de quelques dizaines ou centaines de grammes.
Un gramme provenant d’une météorite extrêmement rare peut donc posséder beaucoup plus d’intérêt qu’un morceau beaucoup plus lourd issu d’un champ de dispersion ayant produit des tonnes de matière.
Chute observée ou découverte
Une météorite dont la chute a été observée possède un contexte particulièrement intéressant.
La date et parfois la trajectoire de l’événement peuvent être documentées.
Beaucoup de météorites de fer sont cependant des trouvailles plutôt que des chutes observées.
Elles peuvent avoir passé des milliers ou millions d’années à la surface terrestre avant leur découverte.
Une découverte ancienne n’est donc pas nécessairement moins intéressante, mais elle raconte une histoire différente.
Surface naturelle
Pour un spécimen complet, la surface peut être déterminante.
De beaux regmaglyptes, une forme orientée, une croûte préservée ou des traces d’ablation augmentent généralement l’intérêt esthétique et scientifique.
Une masse dont toutes les surfaces ont été meulées perd une partie de cette information.
La patine terrestre peut elle aussi être importante lorsqu’elle est stable et naturelle.
Une oxydation active et destructrice est évidemment beaucoup moins souhaitable.
Figures de Widmanstätten
Dans une tranche d’octaédrite, la qualité du motif constitue un facteur esthétique majeur.
Des lamelles bien définies et suffisamment contrastées permettent d’observer directement la structure interne.
La largeur du motif dépend du type de météorite et ne constitue pas en elle-même une échelle de qualité.
Une octaédrite fine n’est pas automatiquement meilleure qu’une octaédrite grossière. Il s’agit de structures différentes reflétant la composition et l’histoire du métal.
Orientation de la coupe
Les figures de Widmanstätten constituent une structure tridimensionnelle.
L’orientation de la tranche influence donc énormément l’apparence du motif.
Une coupe bien choisie peut produire une géométrie équilibrée et spectaculaire, tandis qu’une autre orientation révèle des bandes beaucoup moins symétriques.
Les deux restent scientifiquement authentiques.
La différence devient principalement esthétique lorsqu’on évalue une tranche de collection ou un bijou.
Inclusions
La troïlite, la schreibersite, le graphite et d’autres inclusions peuvent augmenter l’intérêt d’une tranche.
Un gros nodule de troïlite entouré de métal présentant de belles figures crée un contraste remarquable.
Pour un chercheur, ces inclusions constituent également des matériaux précieux permettant d’étudier la chimie et les conditions de formation du corps parent.
Elles ne doivent donc pas être considérées automatiquement comme des défauts.
Corrosion
La stabilité constitue l’un des facteurs les plus importants pour un objet métallique.
Une météorite couverte d’une patine sèche et stable peut se conserver très longtemps dans de bonnes conditions.
Une corrosion active produit au contraire de nouvelles taches orange, des fissures, de la poudre et parfois un éclatement progressif de la surface.
Les météorites contenant certains chlorures ou provenant d’environnements humides peuvent être particulièrement difficiles à stabiliser.
Une pièce correctement conservée possède donc davantage d’intérêt qu’un spécimen condamné à se désagréger progressivement.
Les météorites québécoises
Les météorites de fer du Québec sont extrêmement limitées en quantité comparativement aux grands champs de dispersion internationaux.
Chambord représente une masse connue de 6,6 kg, Lac Dodon seulement 800 g et Penouille environ 72,5 g.
Cette faible quantité totale leur donne un intérêt particulier dans une collection consacrée au patrimoine géologique et météoritique québécois.
Leur importance dépasse la simple valeur commerciale du métal : elles constituent trois échantillons extraterrestres officiellement reliés au territoire québécois.
Utilisation en joaillerie et entretien
Les météorites de fer sont utilisées principalement pour la collection scientifique et minéralogique, mais certaines sont également transformées en bijoux, cadrans de montre, bagues, pendentifs, boutons de manchette et objets décoratifs.
Les figures de Widmanstätten constituent généralement la caractéristique la plus recherchée dans ces créations.
Une tranche est coupée puis polie avant que sa structure métallique soit révélée. Le résultat produit un motif géométrique naturel impossible à reproduire par la simple taille d’une pierre.
Les météorites comme Gibeon et Muonionalusta sont particulièrement connues pour ce type d’utilisation.
La préparation doit néanmoins être réalisée avec soin. Une surface fortement polie mais mal protégée peut commencer à s’oxyder au contact de l’humidité.
Bagues en météorite
Une bague peut être fabriquée entièrement en métal météoritique ou utiliser seulement une bande de météorite enchâssée dans un autre métal.
Le fer-nickel possède une belle apparence, mais il demande davantage d’entretien que l’or, le platine ou l’acier inoxydable moderne.
La transpiration contient de l’eau et des sels capables d’accélérer l’oxydation.
Une bague portée quotidiennement peut donc nécessiter un séchage attentif et une protection régulière.
Certaines créations utilisent un revêtement transparent ou combinent la météorite avec un métal plus résistant à la corrosion.
Sensibilité au nickel
Les météorites de fer contiennent naturellement du nickel.
Un contact prolongé avec la peau peut donc être problématique pour certaines personnes sensibles ou allergiques à cet élément.
Cette question est particulièrement importante pour les bagues et bracelets portés directement sur la peau pendant de longues périodes.
Une monture dans laquelle la météorite ne touche pas directement la peau peut constituer une solution lorsqu’une sensibilité au nickel est connue.
Eau et humidité
L’humidité représente le principal ennemi d’une météorite de fer.
Un spécimen ne devrait pas être laissé inutilement dans l’eau ni conservé dans une pièce très humide.
Après toute manipulation humide accidentelle, la surface doit être séchée complètement.
Pour les collections, un environnement sec et relativement stable est préférable.
Un contenant fermé avec un dessiccant approprié peut être utile pour les pièces particulièrement sensibles.
Manipulation
Les huiles et sels naturellement présents sur les doigts peuvent rester sur une surface métallique polie.
Il est donc préférable de manipuler les tranches de haute qualité par les bords ou avec des mains propres et sèches.
Pour les pièces particulièrement sensibles, des gants propres peuvent être utilisés.
Un spécimen massif présentant une patine naturelle stable supporte généralement mieux la manipulation qu’une surface fraîchement polie.
Nettoyage
Un dépoussiérage doux et un chiffon sec suffisent dans la majorité des situations.
Les produits ménagers, acides et nettoyants agressifs doivent être évités.
Une surface présentant une corrosion active mérite une approche plus spécialisée qu’un simple nettoyage domestique.
Retirer mécaniquement toute la rouille sans comprendre l’état du spécimen peut enlever de la matière originale et réduire sa valeur scientifique ou esthétique.
Protection des tranches
Les tranches polies et révélées peuvent être protégées par une très fine couche de produit anticorrosion adapté.
L’objectif est de limiter le contact du métal avec l’humidité et l’oxygène.
Une protection doit idéalement rester réversible et ne pas masquer les figures naturelles.
Les vernis épais ou résines permanentes ne sont pas toujours souhaitables sur les spécimens de collection, particulièrement lorsqu’une future étude scientifique pourrait nécessiter l’accès direct au métal.
Surveillance de la corrosion
Une météorite de fer devrait être inspectée périodiquement.
L’apparition de petits points orange vifs, de gouttelettes, de poudre ou de fissures nouvelles peut indiquer une corrosion active.
Une intervention rapide limite généralement les dommages.
Une météorite stable peut se conserver pendant des générations, mais elle reste chimiquement beaucoup plus sensible à l’environnement terrestre qu’une pierre de quartz ou de corindon.
La météorite de fer constitue ainsi un matériau exceptionnel : un fragment de métal naturel formé au début du Système solaire, souvent à l’intérieur d’un ancien corps planétaire, refroidi pendant des millions d’années puis libéré par des collisions avant d’atteindre la Terre. Ses alliages de kamacite et de taénite, ses inclusions et ses figures de Widmanstätten permettent littéralement d’observer la structure interne d’un monde disparu.
